2.0 mm ERmet Hard Metric Connector System

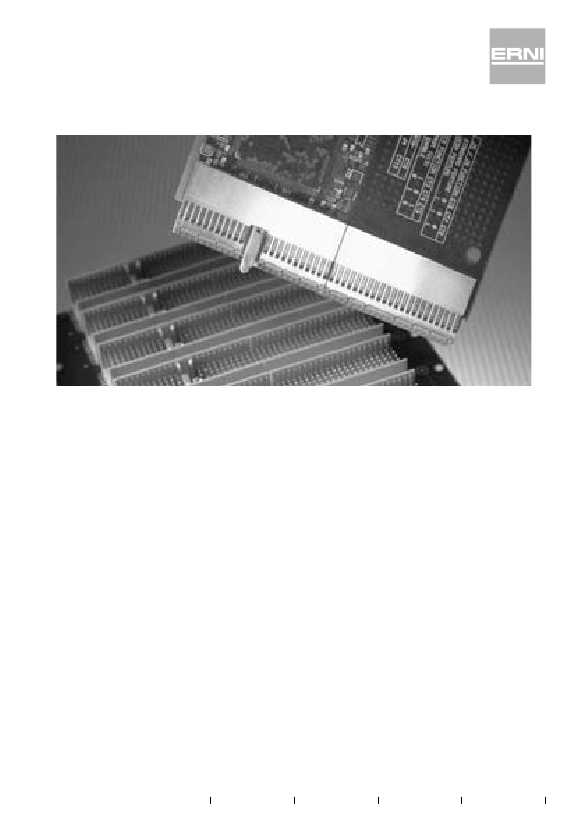

Introduction
The ERmet 2mm H.M. connector line from ERNI offers
unparalleled performance and flexibility for today’s high per-
formance circuit designs. Since its introduction
in 1993, this product line has expanded and now offers
almost every module configuration possible in a board
to backplane interconnect system. Standard and reverse
configurations are available including shielded vertical
females, stacking designs, stamped power connectors and
cable systems. This connector system has now become the
standard for board to backplane
applications.
The ERmet 2mm H.M. connector system has achieved
widespread acceptance and popularity as the interconnect
system chosen for CompactPCI. It is also widely used by
OEMs serving the telecommunications and networking
industry segments. It has achieved
this unparalleled acceptance due to its high frequency per-
formance, its wide selection of modular components and its
cost-benefit ratio. This connector is supported by one of the
industry’s most comprehensive international connector
standards, IEC 61076-4-101.
Whether you are developing a new backplane,
a high performance CPU or I/O card or integrating
a sophisticated hybrid system, ERNI has anticipated
your needs. The ERNI team stands ready to partner with
you to develop the most efficient solution to your design
challenge.
Features
• Modular connectors with 2.0 mm signal contact pitch for
backplanes and daughter cards.
• High density board to backplane connector system.
• Up to 8 signal rows plus two shield rows for optimum per-
formance.
• Three levels of sequential mating for front or rear hot swap
applications. 1.5 mm increments.
• 15 standard contacts available for any pin loading require-
ment.
• Complete line of complementary accessories to include
stamped power connectors, color coded coding keys,
latching shrouds, cable connectors, ground return shields,
high frequency, and high power contacts.
• Superior female connector contact design provides a uni-
form signal path.
• Comply to the international standard IEC 61076-4-101.
• For networking, telecommunications, high performance
computing and other demanding applications.
140
Catalog E 074484
04/10
Edition 9
www.erni.com
2.0 mm ERmet Hard Metric Connector System
Product Overview
2.0 mm ERmet
ERmet 2mm H.M. connectors are a versatile, cost-effective
board-to-backplane solution for today’s high performance,
high density applications.
The ERmet 2mm H.M. line consists of 26 different module
types including matching shrouds for midplane, stacking and
cable applications, cable connectors, power modules, upper
and lower ground return shields, coding keys and cable
latches. For circuit design versatility, the connectors are
offered with a selection of contacts including signal, high
power, high frequency and coaxial. They are available in
50mm, 44 mm, 38 mm, and 25mm modules for end-to-end
stacking without contact loss. The dual beam female contact
design provides equalized signal path lengths which results
in virtually identical propagation times for each contact row.

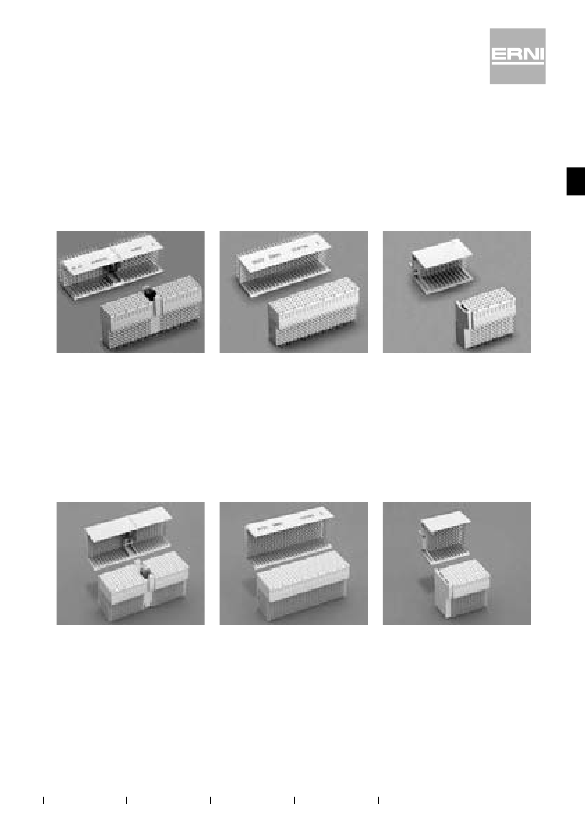

Type A Connector
• 110 signal contacts.
• 44 shield contacts.
• 50 mm long including the
multifunction area for coding keys.
• Integral pre-alignment guide and
polarizing pins.
• Optional locating pegs for printed
circuit board (PCB) mounting.
• 3 contact lengths for sequential
mating.
Type B Connector
• 125, 110 and 95 signal contacts.
• 50 shield contacts.
• 50 mm, 44 mm and 38 mm long
without the multifunction area.
• 3 contact lengths for sequential
mating.
Type C Connector
• 55 signal contacts.
• 22 shield contacts.
• 25 mm long.
• For end positions only.
• Pre-alignment guide pins.
• Optional locating pegs for printed
circuit board (PCB) mounting.
• 3 contact lengths for sequential
mating.
Type D Connector
• 176 signal contacts.
• 44 shield contacts.
• 50 mm long including the
multifunction area for coding keys.
• Integral pre-alignment guide and
polarizing pins.
• Optional locating pegs for printed
circuit board (PCB) mounting.
• Positions for optional early mate
ground pin.
• 3 contact lengths for sequential
mating.
Catalog E 074484
04/10
Type E Connector
• 200 signal contacts.
• 50 shield contacts.
• 50 mm long without the
multifunction area.
• 3 contact lengths for sequential
mating.
Type F Connector
• 88 signal contacts.
• 22 shield contacts.
• 25 mm long.
• For end positions only
• Pre-alignment guide pins.
• Optional locating pegs for printed
circuit board (PCB) mounting.
• 3 contact lengths for sequential
mating.
Edition 9
www.erni.com
141
京公网安备 11010802033920号
EEWORLD
