Datenblatt / Specification
VACUU M SCHM ELZE
Sach Nr.:
Item no.:
T60405-R6123-X227
Datum:
Date:
K-Nr.:
K-no.:
25643
Stromkompensierte Drossel / Common Mode Choke
07.11.2016
1
von
of
Kd. Sach Nr.:
Typenelement / Standard type
Customer
Customers part no.:

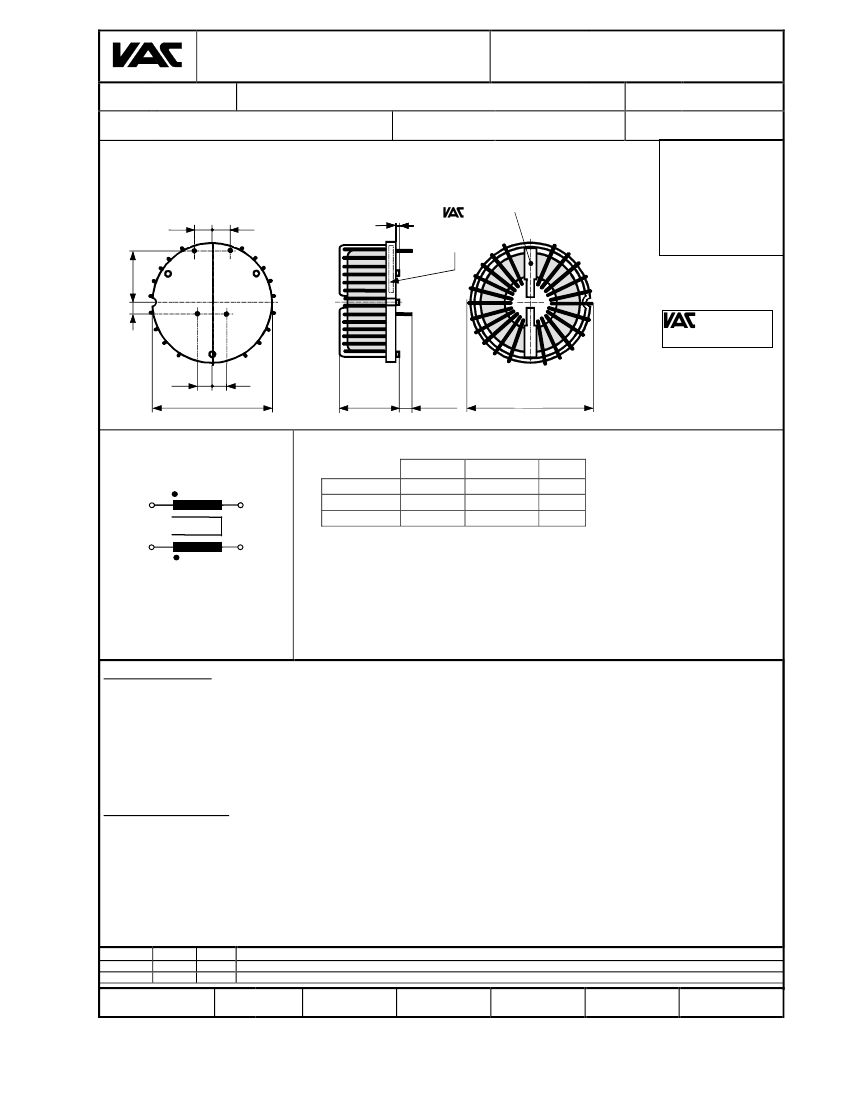

Maßbild (mm):
Freimaßtoleranz DIN ISO 2768-c
Mechanical outline
General tolerances
DC = Date Code
F = Factory
1
F
DC
Beschriftung
(marking)
Trennsteg
(separation)
≥
5,5 mm
Toleranz der Stiftabstände ±0,3mm
(Tolerances grid distance)
7,5
4
1
Kunde:
Seite
Page
2
Anschlüsse:
Connections:
Cu verzinnt
Cu tinned
7,5
Ø = 2,24 mm
21,7
4,5
3
2
Beschriftung:
marking
6123X227
F
DC
6,2
Ø51
6,2
≤
32
4,5±0,5
≤
Ø52
Anschlußschema:
Schematic diagram
Betriebsdaten/Charakteristische Daten (Typische Werte):
Operational data/characteristic data (typical values):
N1
1
2
L [mH]
|Z| [Ω]
I
unbal.
[mA]
f=10kHz
12,0
760
45
f=100kHz
2,8
2900
90
DC
40
4
N2
3
ü
=
1 : 1
L
s
/
L
leak
≈
8,6
µH
and
f = 100 kHz
( Eine Wicklung kurzgeschlossen / one winding shorted)
Bemessungsisolationsspannung /
rated insulation voltage
:
U
is
= 600 V
RMS
(848 V
peak
) (Netzstromkreis /
connected to the mains
)
1000 V
RMS
(1410 V
peak
) (Nicht-Netzstromkreis /
not connected to the mains
)
I
N
= 2 × 25 A
m
≈
133 g
Max. Betriebstemperatur
/
max.operating temperature
T
op
= +130°C
Umgebungstemperatur /
ambient temperature:
T
a
= -40°C...+70°C
Lagertemperatur /
storage temperature:
T
st
= -40°C...+85°C
Prüfung /
Inspection
:
(V: 100%-Test; AQL...: DIN ISO 2859-Teil1)
1) (V)
M3014:
U
p,eff
= 2,25 kV, 1 s ,
N gegen/
to
N
2) (AQL 0,25)
M3011/1:
L
1
= 2,8 mH
-30/+50%
f = 100 kHz,
U
AC,eff
= 4,8 V
3) (V)
M3011/6:
Polarität / Übersetzungsverhältnis: Toleranz
±
3% (±0Wdg.)
Polarity / Turns ratio:
Tolerance
4) (AQL 1/S4)
M3011/5:
R
Cu
≤
4,15 mΩ für jede Wicklung /
for each winding
5) (Fix05)
M3290:
Lötbarkeitstest nach Abschnitt 1 /
solderability test acc. to chapter 1
6) (AQL 1/S4)
M3200:
Mechanische Prüfung /
mechanical test
Typprüfung /
Type test :
1) M3064:
Stoßspannungsprüfung /
surge voltage test
: N gegen/
to
N
Einstellwerte /
Settings
:
1,2 µs / 50 µs Kurvenform
(waveform),
U
P,peak
= 6,0 kV
3 Impulse im Abstand
t = 1s
mit wechselnder Polarität
3 pulses in a cycle of
with changing polarity
2) M3014:
U
P,eff
= 2,25 kV,
t = 5 s,
N gegen/
to
N
Messungen nach Temperaturangleich der Prüflinge an Raumtemperatur
Measurements after temperature balance of the test samples at room temperature
Datum
07.11.16
Name
Bi
Index
81
Änderung
Operational data/characteristic data: I
unbal.
[mA].changed from 55 110 50 to 45 90 40. Minor change
Kosterec
Hrsg.:
editor
MC-PD
Bearb:
MC-PM: RKl
freig.: Pr.
released
designer
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts
nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
Copying of this document, disclosing it to third parties or using the contents there for any
purposes without express written authorization by use illegally forbidden.
Any offenders are liable to pay all relevant damages.
Datenblatt / Specification
VACUU M SCHM ELZE
Sach Nr.:
Item no.:
T60405-R6123-X227
Datum:
Date:
K-Nr.:
K-no.:
25643
Stromkompensierte Drossel / Common Mode Choke
Kd. Sach Nr.:
Customers part no.:
07.11.2016
2
von
of
Kunde:
Typenelement / Standard type
Customer
Weitere Vorschriften:
Applicable documents:
Seite
Page
2
Konstruiert, gefertigt und geprüft nach EN 50178 und erfüllt die Vorschriften.
Constructed, manufactured and tested in accordance with EN 50178 and agrees with the standards.
Parameter /
Parameters:
:
Basisisolation /
Basic insulation
:
a) Netzstromkreis /
connected to the mains
N gegen/
to
N
Verschmutzungsgrad 2 /
pollution degree 2
III
U
is,eff
/
U
is,RMS
= 600 V (848 V
peak
)
Kurvenform
(waveform):
Isolierstoffklasse 1
Insulation material group 1
Insulation material group 1
Überspannungskategorie /
overvoltage category
:
Bemessungsisolationsspannung /
rated insulation voltage
:
Prüfspannung /
test voltage
: U
P,eff
/
U
P,RMS
≥
1,65 kV
Stoßspanng. /
surge volt.age
: U
P,max
/
U
P,peak
≥
6,0 kV
Kriechstrecke /
creepage
:
N gegen/
to
N
≥
5,5 (3,0) mm
1,2 µs / 50 µs
(auf Bodenplatte)
(on base plate)
≥
5,5 (3,0) mm Isolierstoffklasse 1
Luftstrecke /
clearance
:
N gegen/
to
N
≥
5,5 mm
(auf Kern)
(on core)
b) Nicht-Netzstromkreis /
not connected to the mains
Überspannungskategorie /
overvoltage category
:
Bemessungsisolationsspannung /
rated insulation voltage
:
Prüfspannung /
test voltage
: U
P,eff
/
U
P,RMS
≥
2,25 kV
Stoßspanng. /
surge volt.age
: U
P,max
/
U
P,peak
≥
6,0 kV
Kriechstrecke /
creepage
:
N gegen/
to
N
≥
5,5 (5,0) mm
II
U
is,eff
/
U
is,RMS
= 1000 V (1410 V
peak
)
Kurvenform
(waveform):
Isolierstoffklasse 1
Insulation material group 1
Insulation material group 1
1,2 µs / 50 µs
(auf Bodenplatte)
(on base plate)
≥
5,5 (5,0) mm Isolierstoffklasse 1
Luftstrecke /
clearance
:
N gegen/
to
N
≥
5,5 mm
(auf Kern)
(on core)
Design: Isoliersystem gemäß UL 1446 /
insulation system compliant to UL 1446
: File No.: E209169 (BASF 130-1), 130°C
Bauelement-Träger, Draht und Isoliermaterialien /
component fixture, wire and insulation materials
:
UL-gelistet
/ UL-listed
Typische Kurven / typical characteristics :
10000
5-R6123-X227 (K25643/1)
CMC 25A (1 phase)
40
5-R6123-X227 (K25643/1)
CMC 25A (1 phase)
impedance |Z| [
Ω
]
1000
insertion loss aE [dB]
(50 Ohm-System)
30
20
100
10
10
0.0001
0.001
0.01
0.1
1
10
100
0
0.0001
0.001
0.01
0.1
1
10
100
frequency [MHz]
frequency [MHz]
Hrsg.:
editor
MC-PD
Bearb:
Kosterec
MC-PM: RKl
freig.: Pr.
released
designer
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts
nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
Copying of this document, disclosing it to third parties or using the contents there for any
purposes without express written authorization by use illegally forbidden.
Any offenders are liable to pay all relevant damages.
