SPEC No.J(E)TE243B-0013A
Reference Only
型名
Type
1/9
納入仕様書
Specifications
FDA1254

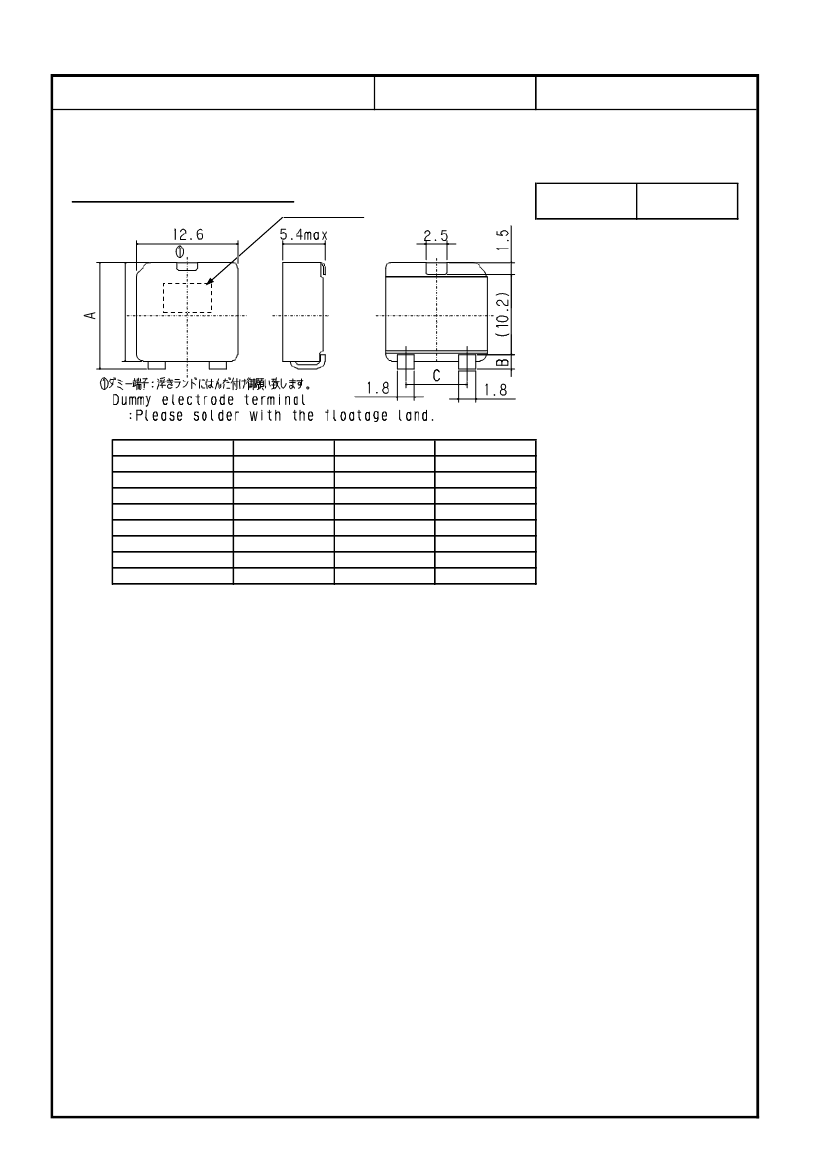

外½寸法
Physical Dimensions
12.5
Marking refer to next page.
Halogen Free
RoHS Comp.
Lot
公差
Tolerance :
±0.3
単½
Unit : mm
Toko Part No.
FDA1254-H-R68M=P3
FDA1254-H-1R0M=P3
FDA1254-H-1R2M=P3
FDA1254-H-2R2M=P3
FDA1254-H-3R3M=P3
FDA1254-H-4R7M=P3
FDA1254-H-5R6M=P3
FDA1254-H-8R0M=P3
A
13.5±0.3
13.5±0.3
13.5±0.3
13.2±0.3
12.9±0.3
12.9±0.3
12.9±0.3
12.9±0.3
B
1.8±0.3
1.8±0.3
1.8±0.3
1.5±0.3
1.2±0.3
1.2±0.3
1.2±0.3
1.2±0.3
C
7.7±0.3
7.7±0.3
7.7±0.3
7.6±0.3
7.6±0.3
7.6±0.3
7.6±0.3
7.6±0.3
FDA1254 Type
電気的個別性½
Electrical specifications
部品番号
Customer's Part No.
品番
Part No.
½ﾝﾀﾞ½ﾀﾝ½½
Inductance
公称値 許容差
Nominal Tolerance
Value
(μＨ)
（％）
測定
周波数
Test
Freq.
（kHz）
Reference Only
定格電流
定格電流
（½ﾝﾀﾞ½ﾀﾝ½½変化に （温度上昇に基づく
基づく場合）
場合）
DC
Rated Current
Rated Current
Resistance
Based on
Based on
Inductance Change
Temperature rise
(mΩ) (Max.)
(A) (Max.)
(A) (Max.)
直流抵抗
½ﾝﾀﾞ½ﾀﾝ½½
表示
Inductance
marking
2/9
SPEC No.J(E)TE243B-0013A
FDA1254-H-R68M=P3
FDA1254-H-1R0M=P3
FDA1254-H-1R2M=P3
FDA1254-H-2R2M=P3
FDA1254-H-3R3M=P3
FDA1254-H-4R7M=P3
FDA1254-H-5R6M=P3
FDA1254-H-8R0M=P3
（1）½ﾝﾀﾞ½ﾀﾝ½½
Inductance
（2）直流抵抗
DC Resistance
0.68
1.0
1.2
2.2
3.3
4.7
5.6
8.0
±20
±20
±20
±20
±20
±20
±20
±20
100
100
100
100
100
100
100
100
1.5
2.0
2.6
4.5
7.0
8.8
9.4
16
29.1
25.2
20.2
14.7
13.1
11.2
10.8
9.1
23.7
20.5
18.4
14.2
11.5
10.2
9.1
7.1
R68
1R0
1R2
2R2
3R3
4R7
5R6
8R0
： LCRﾒ½ﾀ 4284A（アジレント）または同等品により測定。（測定周波数 100kHz ½ﾚﾍﾞﾙ 0.5V）
：
Measured with a LCR meter 4284A(Agilent) or equivalent.（Test Freq. 100kHz、Level 0.5V）
： マイクロΩメータ 34420A（アジレント）または3541(HIOKI)と同等品により測定。
測定箇所
measurement point
直流抵抗の測定箇所は側面です。(Picture-1を参照願います。）
：
Measured with a Micro ohm meter 34420A(Agilent) or 3541(HIOKI) or equivalent.
The measurement point of DCR is side of terminal. (refer to the Picture-1)
（3）定格電流
Rated Current
・定格電流
（インダクタンス変化に基づく
場合）
Picture-1
： 定格電流（インダクタンス変化に基づく場合）又は定格電流（温度上昇に基づく場合）の½れか小さい方の直流電流値とします。
：
Value defined when DC current flows and Rated Current (Based on Inductance Change)or
when
current flows and Rated Current (Based on Temperature rise) whichever is smaller.(Reference:Ambient temperature is 20℃)
： 定格電流（インダクタンス変化に基づく場合）とはインダクタンスが初期値より30% ½下した時の電流値。 (周囲温度 20℃)
：
The DC saturation allowable current value is specified when the decrease of the initial inductance value at 30%.(The ambient reference temperature is 20℃）
： 定格電流（温度上昇に基づく場合）とは、試験基板に実装したインダクタ に直流を流した時の½品温度上昇が 40℃ に達する電流値。 (周囲温度 20℃)
・Rated
Current
(Based on Inductance Change)
・定格電流
（温度上昇に基づく場合）
：
Rated Current (Based on Temperature rise) is specified when temperature of the inductor on our PCB for test purpose is raised 40℃by DC current.
・Rated
Current
(Based on Temperature rise)
(The ambient reference temperature is 20℃）
（4）絶対最大電圧
： 絶対最大電圧は30V DC です。
*特に指定がない限り、測定は標準状態で行う。
Absolute maximum voltage
：
Absolute maximum voltage 30Ｖ DC.
Unless
otherwise specified, measurement is the standard atmospheric conditions.
SPEC No.J(E)TE243B-0013A
Reference Only
条 件
Condition
矢印の方向に曲げ幅 2mmになるまで毎秒約 0.5mmの速さで
加圧し 30±5秒間保持する。
Apply pressure gradually in the direction of the arrow at a rate of about
0.5mm/s until bent depth reaches 2mm and hold for 30±5 s.
3/9
FDA1254 Type
一般仕様
General Specifications ( 1/3 )
項 目
Item
1 たわみ強度
Bending test
規 格
Specification
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L
:
within ± 5%
基板
Board : 40
×
100mm
厚さ
thickness 1.0mm
2 固着強度
Adhesion strength
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L
:
within ± 5%
3 耐振性
Vibration
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L
:
within ± 5%
4 耐衝撃性
Mechanical shock
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L
:
within ± 5%
5 自由½下試験
Free fall test
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L
:
within ± 5%
6 はんだ付け性
Solderability
浸漬した電極面の 90%
以上新しいはんだで覆わ
れている事。
New solder shall cover
90% minimum of the surface
immersed.
初期値に対する
Lの変化率 ± 7%以内
R0.5の押し治具を½用して、矢印の方向に
静荷重を加え60±5秒間保持する。
測定は、荷重を取り去った後に行なう。
A static load using a R0.5 pressing tool shall be applied
to the body of the specimen in the direction of the arrow and
shall be hold for 60±5 s. Measure after removing pressure.
掃引の割合 10½55½10Hz/分、全振幅 1.5mm
X½Y½Z 方向に各 2時間（計 6時間）加える。
The specimen shall be subjected to a vibration of 1.5mm
amplitude, sweep frequency 10½55Hz(10Hz to 55Hz to 10Hz
in a period of one minute) for 2 h in each of 3(X, Y, Z) axes.
加速度
Peak acceleration
：
981 m/s
2
½用時間
Duration of pulse
：
6 ms
3方向に各 3回（計 9回）
：
3 times in each of 3(X, Y, Z) axes.
Three successive shock shall be applied in the perpendicular
direction of each surface of the specimen.
供試品を取り付けた試験基板を、質量 200g の治具に
取り付け,高さ 1m から堅い木版上に、互いに垂直
な3方向に、各3回（計 9回）自然½下させる。
The specimen must be fixed on test board. It must be equipped with
instruments of which weight is 200g. Then it shall be fallen freely
from 1m height to rigid wood 3 times in each of three axes.
電極に常温にてﾌﾗ½½½½を塗布し下記条件にて
ﾌﾟﾘﾋ½ﾄ後試料全½をはんだ½に浸漬する。
Electrode shall be immersed in flux at room temperature
and then shall be immersed in solder bath after preheat.
・はんだ付け
Soldering
245±5℃ , 3±1s
試験方法
Test method
ﾘﾌﾛ½はんだ
Reflow soldering method
・ﾌﾟﾘﾋ½ﾄ
Preheat
150½180℃ , 90±30 s
・ﾋﾟ½½温度
Peak temp. 250(+5,-0)℃ ( 230℃min , 30±10 s )
試料を板厚0.8mm½ﾞﾗ½½½ﾎﾟ½½基板に½き、上記
条件にてﾘﾌﾛ½炉を2回通す。
The specimen shall be subjected to the reflow process
under the above condition 2 times.
Test board shall be 0.8 mm thick. Base material shall
be glass epoxy resin.
測定
Measurement
常温常湿中に1時間放½後測定。
The specimen shall be stored at standard atmospheric
conditions for 1 h in prior to the measurement.
7 はんだ耐熱性
Resistance to
soldering heat
Change from an initial value
L
:
within ± 7%
SPEC No.J(E)TE243B-0013A
Reference Only
規 格
Specification
条 件
Condition
端子・½½間に DC50V を 1分間印加。½ﾝ½½電流は5mA。
50V DC shall be applied for 60 s between the terminal and the core.
Cut off current 5mA.
温度-40±3℃中に 500±12時間放½後常温常湿中に
1時間放½し、1時間以内に測定。
The specimen shall be stored at a temperature of -40±3℃
for 500±12 h. Then it shall be stabilized under standard
atmospheric conditions for 1 h before measurement.
Measurement shall be made within 1 h.
温度+125±2℃中に 500±12時間放½後常温常湿中に
1時間放½し、1時間以内に測定。
The specimen shall be stored at a temperature of 125±2℃
for 500±12 h. Then it shall be stabilized under standard
atmospheric conditions for 1 h before measurement.
Measurement shall be made within 1 h.
温度60±2℃、湿度90½95%中に 500±12時間放½後
常温常湿中に1時間放½し、1時間以内に測定。
The specimen shall be stored at a temperature of 60±2℃
with relative humidity of 90½95% for 500±12 h. Then it shall be
stabilized under standard atmospheric conditions for 1 h
before measurement. Measurement shall be made within 1 h.
-40℃(30分)→常温(2分以内)→125℃(30分)→常温
(2分以内)を1½½½ﾙとし、これを 500½½½ﾙ行い、
常温常湿中に1時間放½し、1時間以内に測定。
The specimen shall be subjected to 500 continuous cycles
of temperature change of -40℃ for 30 min and 125℃ for
30 min with the transit period of 2min or less. Then it shall be
stabilized under standard atmospheric conditions for 1 h
before measurement. Measurement shall be made within 1 h.
温度-40½+125℃の間で測定。
To be measured in the range of -40℃ to 125℃.
自己温度上昇を含む。
Including self temperature rise.
4/9
FDA1254 Type
一般仕様
General Specifications ( 2/3 )
項 目
Item
8 耐電圧
Dielectric strength
9 耐寒性
Low temperature
異常がないこと。
Without damage.
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L : within ± 5%
10 耐熱性
Dry heat
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L : within ± 5%
11 耐湿性
Damp heat
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L : within ± 5%
12 温度½½½ﾙ
Temperature cycle
初期値に対する
Lの変化率 ± 5%以内
Change from an initial value
L : within ± 5%
13 温度特性
Temperature drift
½ﾝﾀﾞ½ﾀﾝ½½温度係数
560 ppm/℃ 以下
Inductance temperature coefficient
560 ppm/℃ or less
14 ½用温度範囲
Operating temperature
range
-40 ½ +125℃
SPEC No.J(E)TE243B-0013A
Reference Only
5/9
FDA1254 Type
一般仕様
General Specifications ( 3/3 )
標準状態
Standard atmospheric conditions
特に指定が無い限り、測定は常温(温度 15½35℃)、常湿(湿度25½85%)、常気圧(気圧86½106kPa)にて行う。
ただし、判定に疑義を生じた場合は温度20±1℃、湿度63½67%、気圧86½106kPaにて行う。
Unless otherwise specified, the standard range of atmospheric conditions in making measurements and test as follows;
Ambient temperature : 15℃ to 35℃ , Relative humidity : 25% to 85% ,
Air pressure : 86kPa to 106kPa
If more strict measurement is required, measurement shall be made within following limits;
Ambient temperature : 20±1℃ ,
Relative humidity : 63½67% ,
Air pressure : 86kPa to 106kPa
ﾘﾌﾛ½はんだ条件
Reflow soldering condition
＊ﾘﾌﾛ½回数
：
2回まで
Reflow times
：
2 times max
＊ﾘﾌﾛ½炉の熱源には、遠赤外線を推奨致します。
熱源としてﾊﾛ½ﾞﾝﾗﾝﾌﾟを½用されますと、輻射熱が
高く、耐熱範囲を超える場合があり推奨できません。
We recommend infrared ray as heat source of reflow bath.
However halogen lamp shall be used, side heat will be beyond
range of resistance heat, so we can’t recommend it.
推奨ﾊﾟﾀ½ﾝ図
Recommended PCB pattern
単½
Unit : mm
