DIMENSIONS

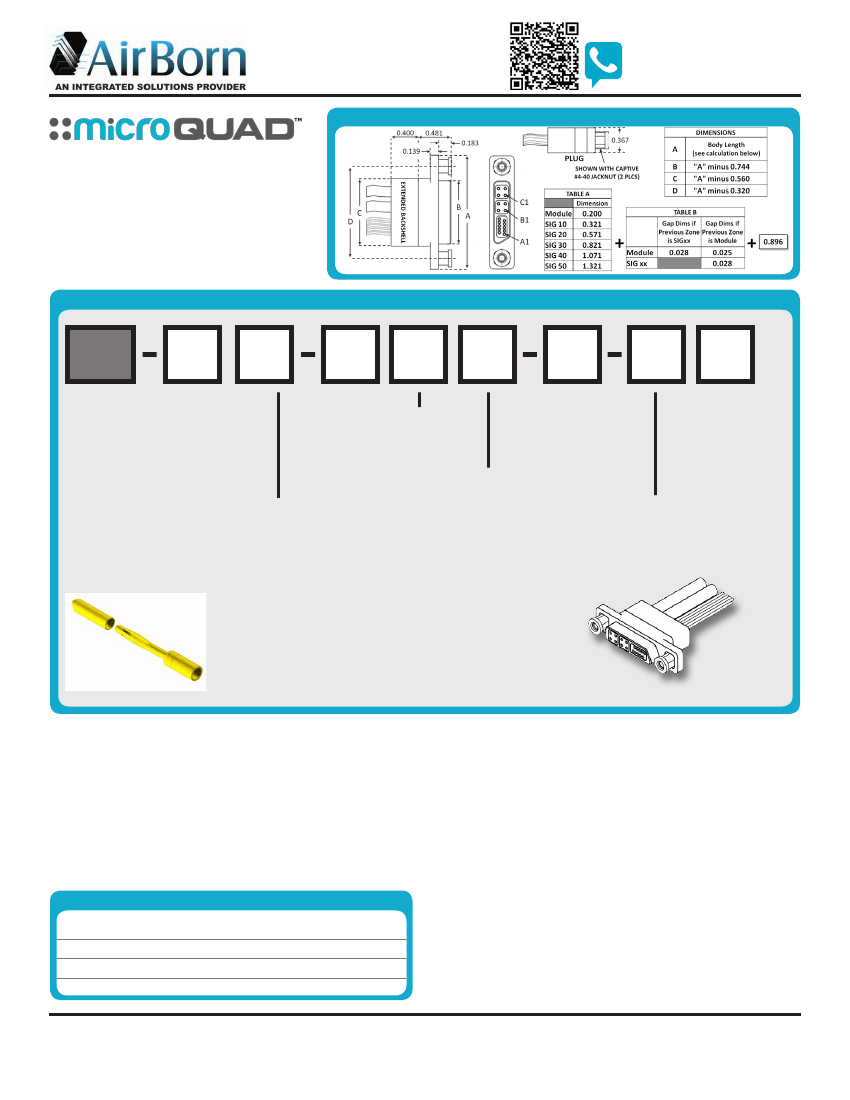

MMHS – Cable I/O (Male)
CONTACT CUSTOMER SERVICE
MMHS cable connectors are used in cable
applications where both signal and quadrax
modules are desired. These connectors come
with a variety of wiring and hardware options
and all cable connectors are available in
custom lengths.
Sample Part Number Format: MMHS-02L4-11D-018-5000
MMHS
SERIES
Cable I/O
(Male)
HIGH-SPEED MODULES
01 – 1 Module
02 – 2 Modules
03 – 3 Modules
04 – 4 Modules
05 – 5 Modules (max. sig. 40)
06 – 6 Modules (max. sig. 30)
07 – 7 Modules (max. sig. 20)
08 – 8 Modules (max. sig. 10)
09 – 9 Modules (max. sig. 10)
0A – 10 Modules (no signals)
BODY STYLE
1 – Plug
WIRE TYPE & GAUGE,
QUADRAX
X – See Quadrax Wire
Codes on page 13
WIRE LENGTH
XXX – Wire length in
inches (minimum 3”)
Example: 018 = 18”
HARDWARE
000 – No hardware
620 – Two fixed jacknuts,
captivated**
810 – Turning jackscrews,
captivated**
NXX – Keying jacknuts***
JXX – Keying
jackscrews***
WIRE TYPE & GAUGE, SIGNALS
0 – No signal contacts
X – See Wire Codes on page 14
High-Reliability
Contact
MIL-DTL-83513
SIGNAL CONTACTS
L0 – Left-side key – No signal contacts
L1 – Left-side key – 10 signal contacts
L2 – Left-side key – 20 signal contacts
L3 – Left-side key – 30 signal contacts
L4 – Left-side key – 40 signal contacts
L5 – Left-side key – 50 signal contacts
R0 – Right-side key – No signal contacts
R1 – Right-side key – 10 signal contacts
R2 – Right-side key – 20 signal contacts
R3 – Right-side key – 30 signal contacts
R4 – Right-side key – 40 signal contacts
R5 – Right-side key – 50 signal contacts
BODY PLATING (LCP INSULATORS)
1 – Electroless nickel-plated aluminum shell
2 – Electroless nickel-plated aluminum shell
S
3 – Electrodeposited cadmium-plated aluminum shell
S
5 – Gold-plated aluminum shell
6 – Gold-plated aluminum shell
S
PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.
NOTES
S
*
**
***
Option not RoHS-compliant½
Left or right polarization is determined by looking at the male interface with the LONG
SIDE downward½ The key is the angled side of the interface½
Captivated hardware is factory-installed and non-removable½
Refer to
“Hardware Keying Options” on page 15½
MATERIALS and FINISHES
Socket Contact: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Brass
Pin Contacts: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½BeCu alloy strip
Contact Finish: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Gold plate, 50 µ” minimum
Shells: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Aluminum alloy 6061-T6
Shell Finishes: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Electroless nickel, electrodeposited cadmium, or gold-plated
Molded Insulators: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Glass-filled liquid crystal polymer (LCP)
Embedment: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Frey Eng. Co. compound CF3003-80 & L-II-49
Hardware: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
Interfacial Seal Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Fluorosilicone
EMI Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
NOTE: AirBorn can manufacture special configurations to your exact specifications.
SIGNAL INTEGRITY PERFORMANCE (Connectors Only)
1
2
3
4
Diff. Impedance, filtered to 70 ps (20-80%)
Diff. Insertion Loss
Diff. Return Loss
Intra-Pair
100 ohm +/- 10
4.0 GHz @ -3 dB
1.8 GHz @ -20 dB
15 ps
PERFORMANCE
Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
3 amperes maximum
Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
-55° C to 125° C
Maximum Working Voltage:
½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
600V, RMS, 60Hz
Insulation Resistance ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
5,000 megohms minimum @ 500 VDC
Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 500 connector mating cycles
Contact Engaging Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
6.0 ounces maximum/contact
Contact Separating Force:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 0½5 ounces minimum/contact
Mating and Unmating Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
10 ounces maximum/contact
