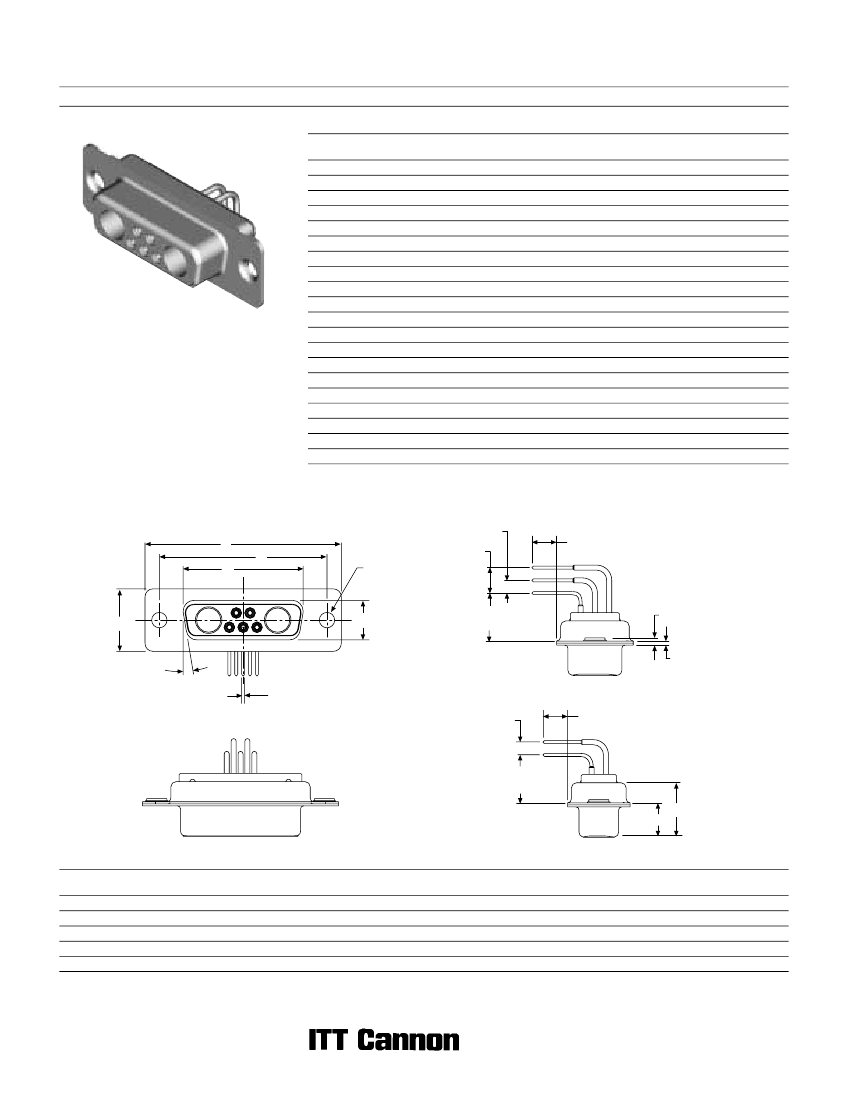

D Subminiature
90° PC Tail — European Footprint 10,2 or 9,4 mm
Receptacle
Part Numbers
Shell Size
DE
DA
DA
DA
DA
DB
DB
DB
DB
DB
DC
DC
DC
DC
DC
DC
DD
DD
DD
DD
Layout
5W1
7W2
11W1
3W3
3WK3
5W5
9W4
13W3
17W2
21W1
8W8
13W6
17W5
21WA4
25W3
27W2
24W7
36W4
43W2
47W1
Part Number
Without Hardware
DEM-5W1S-1A0N-A197
DAM-7W2S-1A0N-A197
DAM-11W1S-1A0N-A197
DAM-3W3S-1A0N-A197
DAM-3WK3S-1A0N-A197
DBM-5W5S-1A0N-A197
DBM-9W4S-1A0N-A197
DBM-13W3S-1A0N-A197
DBM-17W2S-1A0N-A197
DBM-21W1S-1A0N-A197
DCM-8W8S-1A0N-A197
DCM-13W6S-1A0N-A197
DCM-17W5S-1A0N-A197
DCM-21WA4S-1A0N-A197
DCM-25W3S-1A0N-A197
DCM-27W2S-1A0N-A197
DDM-24W7S-1A0N-A197
DDM-36W4S-1A0N-A197
DDM-43W2S-1A0N-A197
DDM-47W1S-1A0N-A197
Combo D
(Sizes DE-DD)
Part Number
Metal Bracket With #4-40 Nut
DEM-5W1S-1A7N-A197
DAM-7W2S-1A7N-A197
DAM-11W1S-1A7N-A197
DAM-3W3S-1A7N-A197
DAM-3WK3S-1A7N-A197
DBM-5W5S-1A7N-A197
DBM-9W4S-1A7N-A197
DBM-13W3S-1A7N-A197
DBM-17W2S-1A7N-A197
DBM-21W1S-1A7N-A197
DCM-8W8S-1A7N-A197
DCM-13W6S-1A7N-A197
DCM-17W5S-1A7N-A197
DCM-21WA4S-1A7N-A197
DCM-25W3S-1A7N-A197
DCM-27W2S-1A7N-A197
DDM-24W7S-1A7N-A197
DDM-36W4S-1A7N-A197
DDM-43W2S-1A7N-A197
DDM-47W1S-1A7N-A197
Reader’s Resource
For contact cavity arrangements,
see page 223.
For P.C. hole patterns, see pages 263-265.
For panel cutouts, see page 221.
For hardware views (European),
see page 227.
Note: Performance class 3 standard, for performance class 2 add -A191. Example: DEM-5W1S-1A0N-A191-A197
Keyed.
Engaging Face
2,54
(.100)
A
C
B
Ø 3,05
(.120)
5,08
(.200)
DD Configuration
5,00
(.197)
E
D
9,40
±
0,20
(.370
±
.008)
K
L
10°
Ø 0,60
(.024)
2,54
(.100)
5,00
(.197)
9,40
±
0,20
(.370
±
.008)
F
W
Dimensions
Shell Size
DE
DA
DB
DC
DD
A
±0,38
(.015)
30,81 (1.213)
39,14 (1.541)
53,04 (2.088)
69,32 (2.729)
66,93 (2.635)
B
±0,13
(.005)
16,33 (.643)
24,66 (.971)
38,38 (1.511)
54,84 (2.159)
52,42 (2.064)
C
±0,13
(.005)
24,99 (.984)
33,32 (1.312)
47,04 (1.852)
63,50 (2.500)
61,11 (2.406)
D
±0,13
(.005)
7,90 (.311)
7,90 (.311)
7,90 (.311)
7,90 (.311)
10,74 (.423)
E
±0,38
(.015)
12,55 (.494)
12,55 (.494)
12,55 (.494)
12,55 (.494)
15,37 (.605)
F
±0,25
(.010)
10,90 (.429)
10,90 (.429)
10,90 (.429)
10,90 (.429)
10,90 (.429)
W
±0,38
(.015)
6,94 (.273)
6,94 (.273)
6,94 (.273)
6,94 (.273)
6,94 (.273)
K
±0,318
(.0125)
1,206 (.0475)
1,206 (.0475)
1,206 (.0475)
1,206 (.0475)
1,206 (.0475)
L
±0,25
(.010)
0,76 (.030)
0,76 (.030)
0,76 (.030)
0,76 (.030)
0,76 (.030)
Connector footprint measured from the front shell.
Connector footprint measured from the rear shell.
Dimensions are shown in mm (inch)
Dimensions subject to change
