8
C
THIS DRAWING IS UNPUBLISHED.
VERTRAULICHE UNVEROEFFENTLICHTE ZEICHNUNG
COPYRIGHT
2008
Tyco Electronics AMP GmbH
RELEASED FOR PUBLICATION
FREI FUER VEROEFFENTLICHUNG
ALL RIGHTS RESERVED.
ALLE RECHTE VORBEHALTEN.
7
MAR
2008
-
MATED WITH:
PASSEND ZU:
6
SEE NOTES
5
4
3
LOC
2
DIST
1
REVISIONS
P
LTR
AENDERUNGEN
DESCRIPTION
BESCHREIBUNG
DATE
DWN
APVD
SLIDE IN LOCKED POSITION
Schieber in Verriegelungsposition
DELIVERY CONDITION:
Lieferzustand:
SECONDARY LOCKING AND SLIDE
IN PRE-LOCKED POSITION
2. Kontaktsicherung und Schieber
in Vorraststellung
4
AI
TE LOGO RELATED TO MOLDING TOOL
TE LOGO abhaengig vom Spritzgusswerkzeug
PROJEKT NR.:
-
EGATN07154
J
J1
J2
J3
DETAILS SEE PCN E-12-008813
ECR-15-007756
DETAIS SEE PCN E-16-001359
ADD VIEW WITH NEW TE_LOGO
25MAY2012
18MAY2015
28APR2016
12APR2018
MN
SK
MAH.
HO.
SKR
Krauss
GILC
GILC
8X4 # 0.2=()
32
0.2
6
D
0.2
(
51.2
)
J3
D
J3
NOTES
Bemerkungen
CODING A
Kodierung
PN 1-1563759-1
CODING
Kodierung
1
2
TE Logo
TE LOGO
SECTION A-A
Schnitt
4
5
3
2
2
ASSY PN, PRODUCTION DATE (CALENDAR DAY/YEAR):
MARKING OPTIONAL AS LASER ENGRAVING OR
LASER WITH COLOR CHANGE
Assy PN, Produktionsdatum (Kalendertag/Jahr):
Beschriftung wahlweise als Lasergravur oder Laser mit Farbumschlag
Schuettgut im Versandkarton
Kammer Bezeichnung
1
3
1
6
4
5
BULK PACKAGING IN CORRUGATED BOX
CAVITY NUMBERING
0.3
CODING B
Kodierung
PN 2-1563759-1
CODING
Kodierung
24.25
C
POLARIZATION
31.25
0.3
CAVITIES MATED WITH AMP MCP 1.5k
SEE PRODUCT GROUP DRAWING
TE NO: 1241436
MAX. WIRE SIZE: 1.5mm² FLR
STANDARD APPLICATION:
AT TEMPERATURE UP TO 120 DEGREE CELSIUS,
SINGLE WIRE SEAL PN 0-2287497-1 AT WIRE SIZE 1.5mm² FLR
RECOMMENDED,
RECOMMENDATION FOR APPLICATION TEMPERATURES UP TO
140 DEGREE CELSIUS, SINGLE WIRE SEAL
PN 0-964972-1, WIRE SIZE: 1.5mm² FLR (AWG 16 TXL)
BUT SLIGHTLY HINDERED MOUNTING.
Kontaktkammern passend fuer AMP MCP 1.5k
siehe Produktgruppenzeichnung
TE Nr: 1241436
max. Drahtgroessenbereich: 1.5mm² FLR
Standard Anwendung:
Bei Einsatztemperatur bis 120 $ C
Einzelleiterdichtung 0-2287497-1 bei Leitergroesse 1.5mm² FLR empfohlen,
Bei Einsatztemperaturen bis 140 $ C empfehlen wir bei dem
Drahtgroessenbereich 1.5mm² FLR (AWG 16 TXL) die Einzelleiterdichtung
PN 964972-1,
jedoch mit leicht erschwerter Bestueckbarkeit.
Polarisierungen
C
( )
0.9
7
4
(18x)
5
6
7
8
9
Passende Kappen siehe Zeichnung: 1670865, 1670866
Verschiebeweg der 2. Kontaktsicherung
SUITABLE COVERS SEE DRAWING: 1670865, 1670866
SLIDING DISTANCE OF SECONDARY LOCKING
0.3
0.3
POLARIZATION
Polarisierungen
25.7
25.7
FITS TO TE INTERFACE DRAWING 114-18799-1
Passend zur Ausfuehrungsvorschrift 114-18799-1
CODING C
B
Kodierung
SUITABLE COUNTERPART SEE DRAWING: 1564526, 1564412
passendes Gegenstueck seihe Zeichnung: 1564526, 1564412
PN 3-1563759-1
Kodierung
CODING
10 MALFUNCTION CAUSED BY LACQUER IS NOT
COVERED BY TE WARRANTY.
B
18POS. CAVITY BLOCK, CODE. "C"
18pol. Kammerblock, Kodierung. "C"
18POS. CAVITY BLOCK, CODE. "A"
18pol. Kammerblock, Kodierung. "A"
18POS. CAVITY BLOCK, CODE. "B"
18pol. Kammerblock, Kodierung. "B"
18pol. Kammerblock, Kodierung. "D"
18POS. CAVITY BLOCK, CODE. "D"
U-SLIDE
U-Schieber
Polarisierungen
PN 4-1563759-1
PBT-GF30 / V-0
PBT-GF30 / V-0
PBT-GF30 / V-0
PBT-GF30 / V-0
PBT-GF30 / V-0
PBT-GF30 / V-0
PBT-GF30 / V-0
Kodierung
CODING
MATERIAL
COLOUR
CODING D
Kodierung
schwarz
schwarz
YELLOW
YELLOW
BLACK
gelb
gelb
Farbe
GREEN
BLACK
WHITE
gruen
GREY
BLUE
blau
weiss
grau
DESCRIPTION
Beschreibung
Buchsengehaeuse
POLARIZATION
SECONDARY LOCKING DEVICE
zweite Kontaktsicherung
RECEPTACLE HOUSING
SEAL
Dichtung
ITEM
NO
(
67.2)
1
2
2
2
2
3
4
5
Funktionsbeeintraechtigung durch Lackieren liegt nicht im
Einfluss und Gewaehrleistungsumfang von TE.
A
4-1563759-1
3-1563759-1
2-1563759-1
1-1563759-1
J
J
J
J
18
18
18
18
1-1563759-1 AS SHOWN
1-1563759-1 wie gezeigt
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIESES ZEICHNUNGSDOKUMENT WIRD DURCH AMP INCORPORATED KONTROLLIERT.
AENDERUNGEN, DIE DEM TECHNISCHEN FORTSCHRITT DIENEN, SIND VORBEHALTEN.
DEN JEWEILS LETZTGUELTIGEN AENDERUNGSSTAND ERFAHREN SIE AUF ANFRAGE.
MVQ
A
27MAR2008
28MAR2008
31MAR2008
NAME
D
C
B
A
BLUE
blau
1
1
1
1
-
-
-
1
-
-
1
-
-
1
-
-
1
-
-
-
1
1
1
1
1
1
1
1
1
1
1
1
4
3
2
1
DWN
CHK
GREEN
gruen
C. Goetz
J. Granzow
TE Connectivity
GREY
grau
MASSEINHEITEN:
DIMENSIONS:
mm
schwarz
BLACK
POLARIZATION
4805 (3/11)
Polarisierungen
TE ORDER-NO. REV. NO. OF POS. CODE
TE Bestell-Nr.
Polzahl
Kodierung
COLOR OF
CAVITY BLOCK
Farbe des
Kammerblocks
QUANTITY
Stueck
ITEM
NO
ASSY
MATERIAL
0 PLC
-
1 PLC
-
2 PLC
-
3 PLC
-
4 PLC
-
ANGLES /WINKEL
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
ACC. TO ISO 8015
ACC. TO DIN 16901-140
APVD
PRODUCT SPEC
C. Eberwein
108-94020
114-18756
PRODUKTSPEZ.
APPLICATION SPEC
SEE TABLE
siehe Tabelle
FINISH /OBERFLAECHE/FARBE
2 $
VERARBEITUNGSSPEZ.
SEE TABLE
siehe Tabelle
WEIGHT
GEWICHT
29.7g
Customer Drawing
A1
SIZE

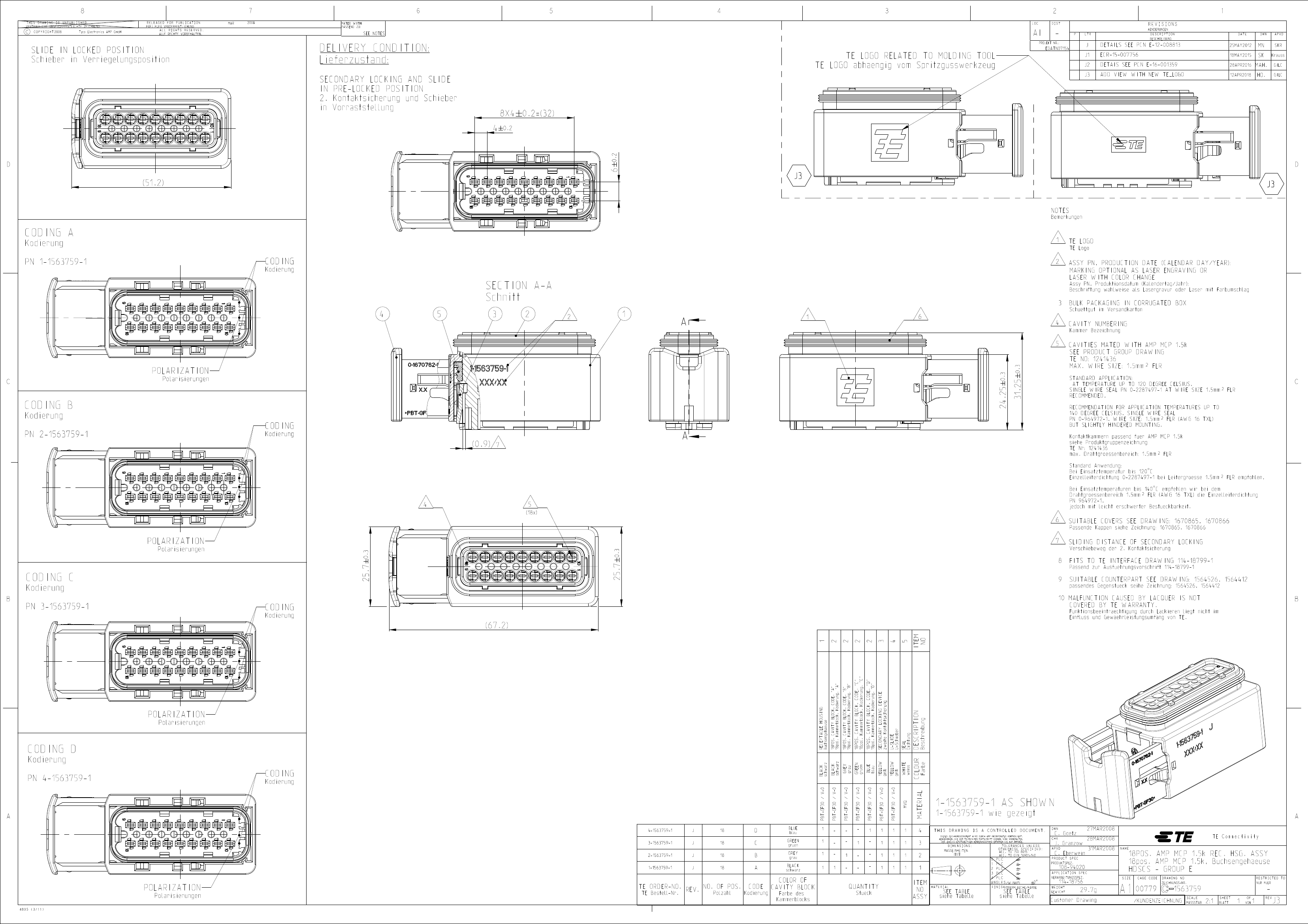

18POS. AMP MCP 1.5k REC. HSG. ASSY
18pos. AMP MCP 1.5k, Buchsengehaeuse
HDSCS - GROUP E
CAGE CODE
DRAWING NO
00779
ZEICHNUNGS-NR.
RESTRICTED TO
NUR FUER
1563759
SCALE
MASSSTAB
/KUNDENZEICHNUNG
2:1
SHEET
BLATT
1
VON
OF
1
REV
-
J3
