DS34S132 Evaluation Kit
Evaluates: DS34S132
General Description

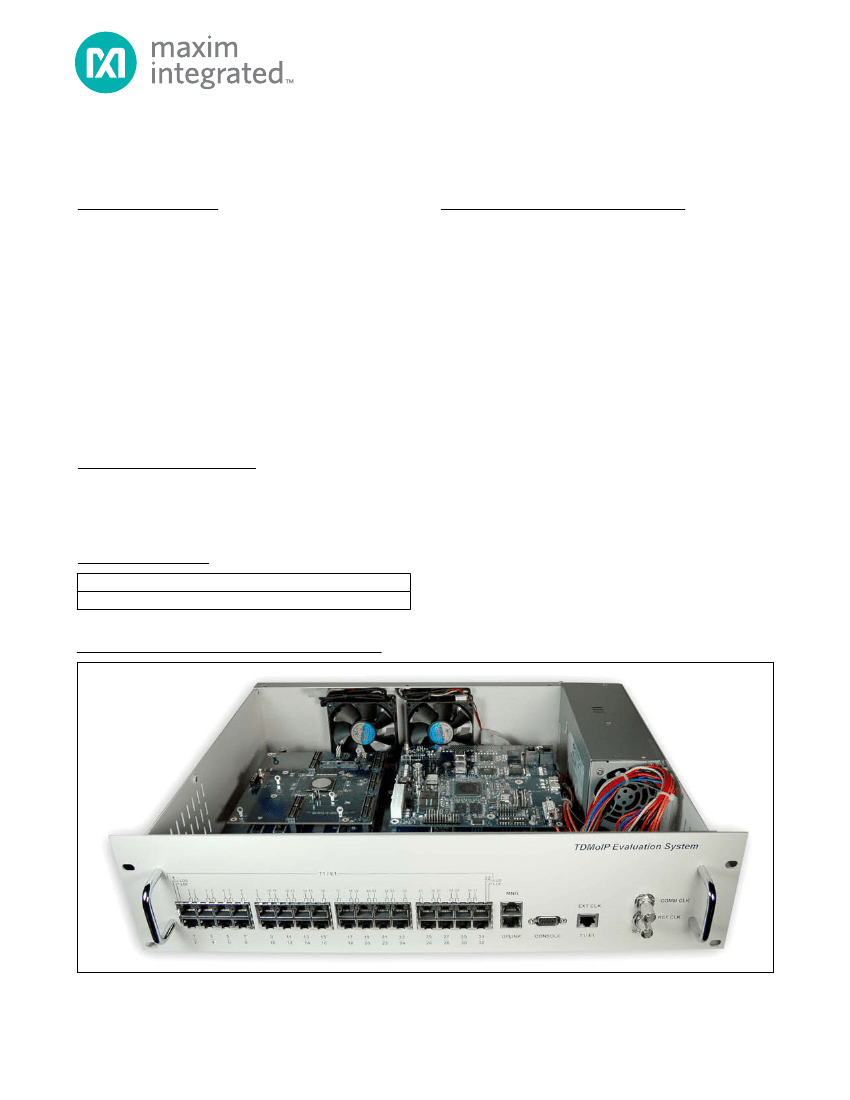

The DS34S132 evaluation kit (EV kit) is an easy-to-use
EV kit for evaluating the DS34S132 32-port TDM-over-
packet (TDMoP) IC. The EV kit is a stand-alone system
with a TDMoP chip, local oscillator, local control proces-
sor, memory, external E1/T1 LIUs and framers, power
supply, and user interface software included in a 2.5
RU enclosure. The EV kit is controlled over an RS-232
serial link from an external ASCII terminal (typically using
terminal emulation software running on a PC) or through
a telnet session. The ASCII user interface is menu driven
and hierarchical for easy use. The behavior and perfor-
mance of the TDMoP IC can be evaluated with a single
EV kit where the Ethernet signal is looped back to the kit,
or with two EV kits configured as separate end points.
Features
S
Complete System: Motherboard and Daughter
Cards in a Convenient 2.5 RU Enclosure
S
Menu-Driven ASCII Text User Interface Software
S
System Processor on a Separate Daughter Card
S
Ethernet PHYs, I/O Jacks, E1/T1 Transceivers, and
Clock Sources on Motherboard
S
Built-In AC Power-Supply Module
S
Several Popular TCXO and OCXO Oscillators from
Which to Select and BNC Connectors for Lab
References
S
9-Pin Serial Jack to Connect an ASCII Terminal
for Configuration and Status
S
System TCP/IP Stack for Configuration and Status
EV Kit Contents
DS34S132 EV Kit System
TDMoP IC Daughter Card (Factory Installed)
MPC8313 CPU Daughter Card (Factory Installed)
User Interface Software (Factory Installed)
Over IP/Ethernet
S
One RJ45 Ethernet Jack for Connection to the
Ethernet Network
S
One RJ45 Jack for Each E1/T1 Port
S
RJ45 External Clock Input Jack
S
BNC Common Clock Input Jack
S
BNC Reference Clock Input Jack
S
16-Bit CPU Interface to TDMoP IC
Ordering Information
PART
DS34S132DK
TYPE
EV Kit
TDMoIP
®
Evaluation System with No Lid
TDMoIP is a registered trademark of RAD Data Communications, Ltd.
For pricing, delivery, and ordering information, please contact Maxim Direct
at 1-888-629-4642, or visit Maxim’s website at www.maximintegrated.com.
