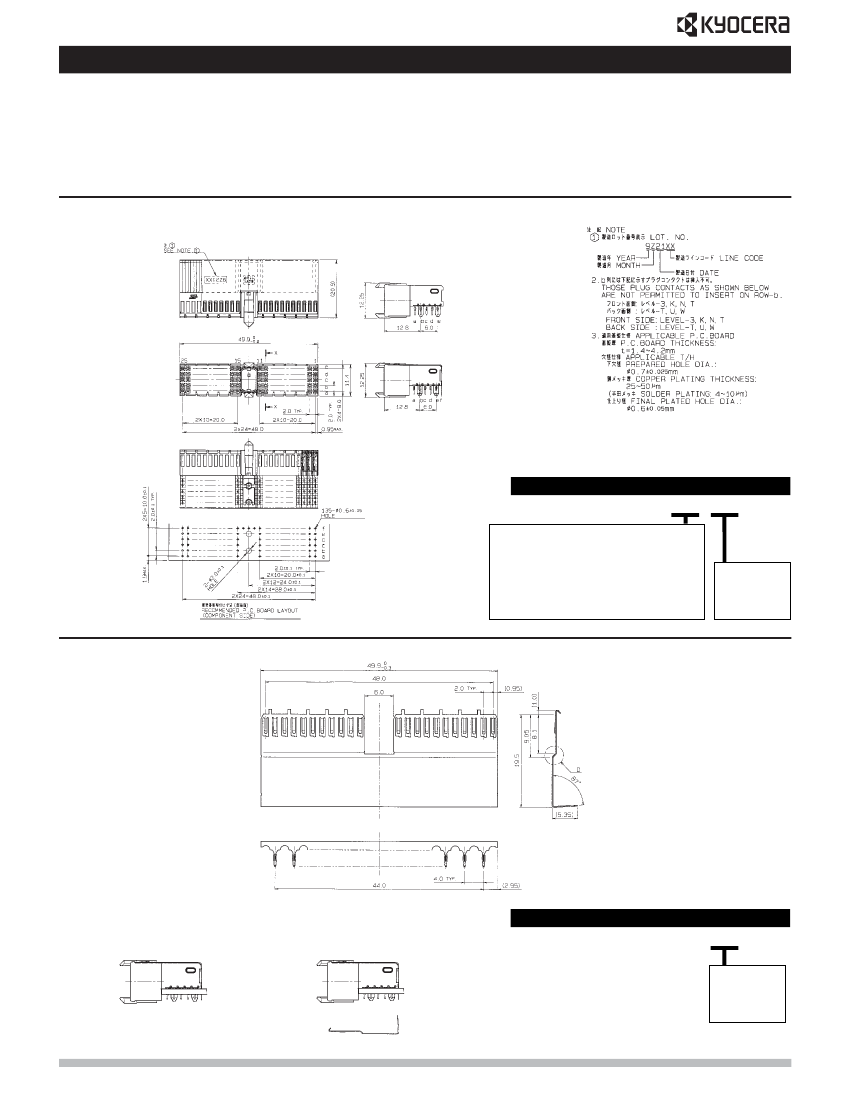

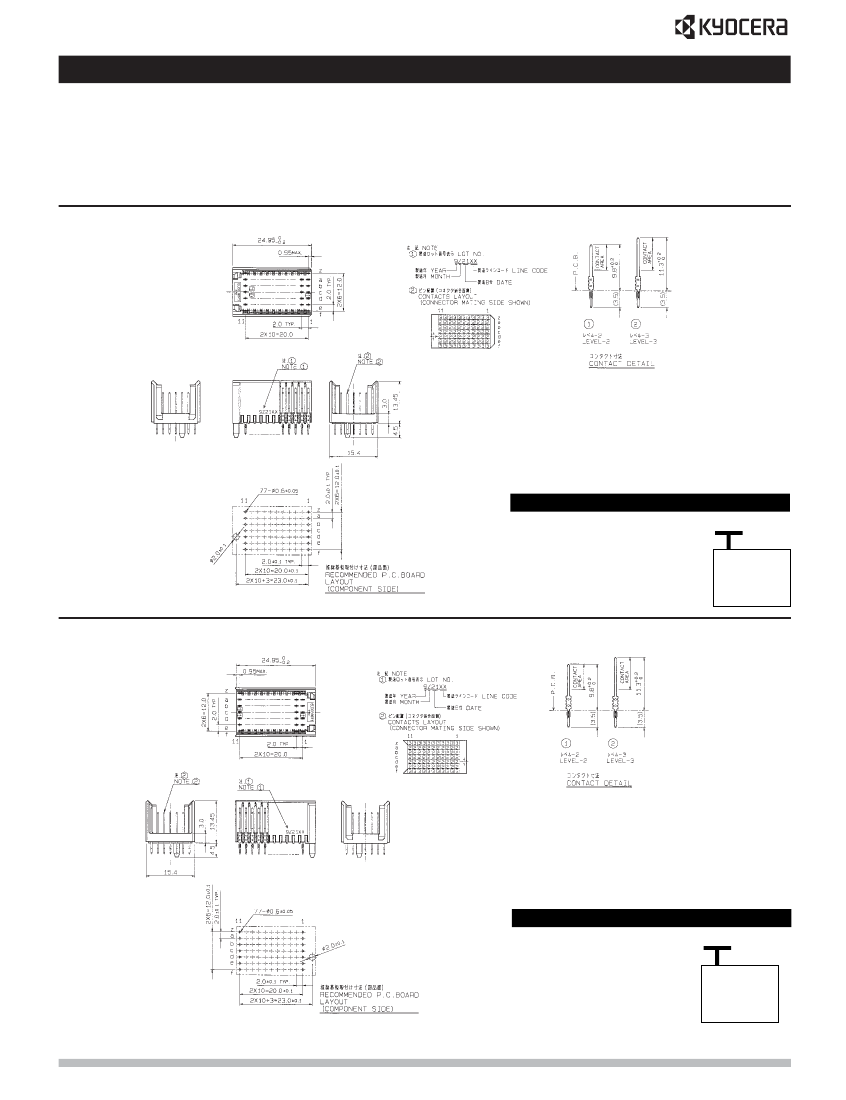

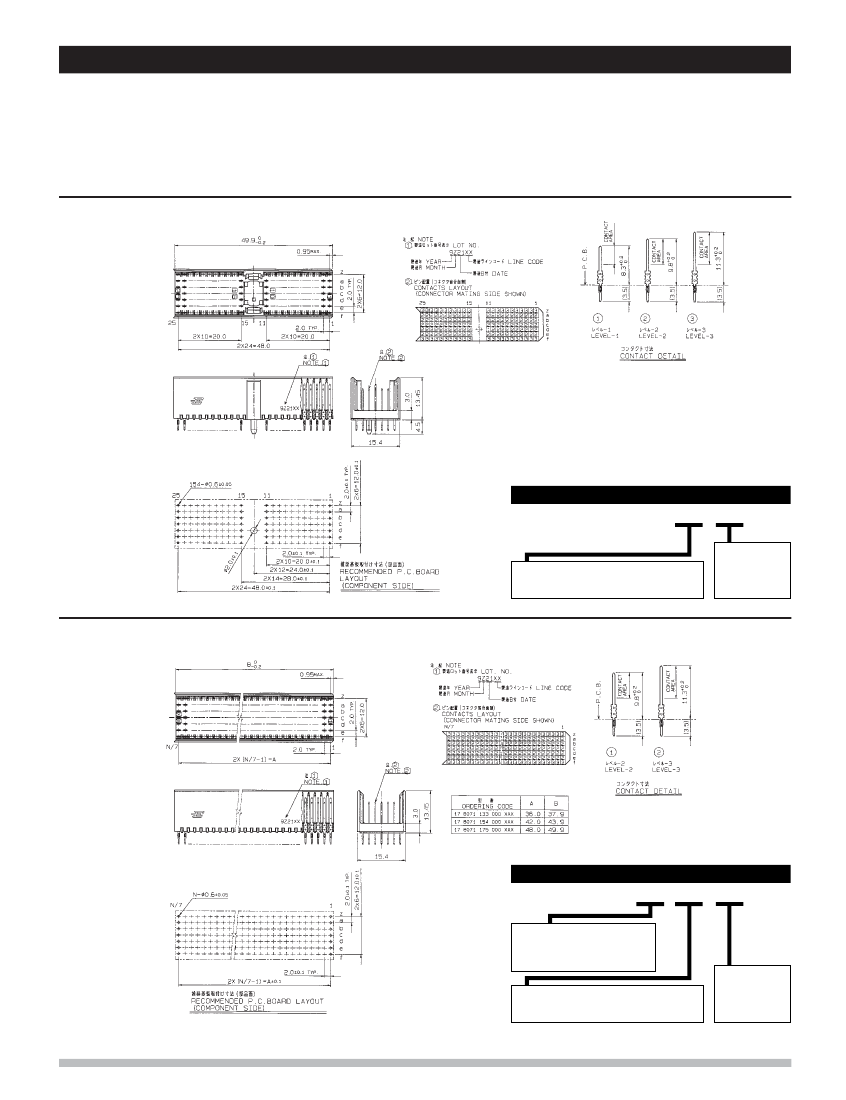

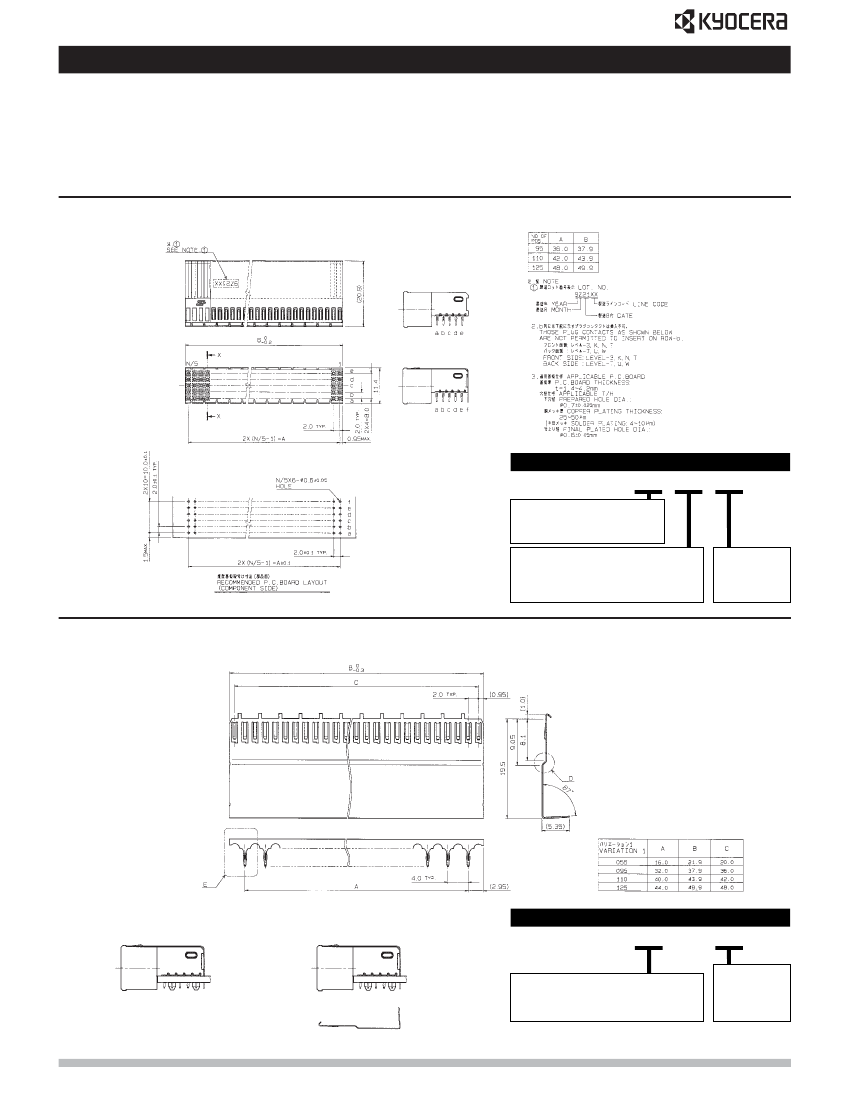

M U LT I L I N E M O D U L E C O N N E C T O R S
SERIES
8071
■Back
Planes
TYPE A
プラグ ストレート TYPE
A, TYPE B
Plug Straight
注文コード Ordering
Code
17 8071 154 001 XXX
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
VARIATION
001：Type A 154P
（キー付STD.タイプ／With coding key STD. type）
■Back
Planes
TYPE B
注文コード Ordering
Code
17 8071 XXX 000 XXX
NUMBER OF CONTACTS
133：133P 95signal+38ground
154：154P 110signal+44ground
175：175P 125signal+50ground
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
VARIATION
000：Type B
（キー無STD.タイプ／Without coding key STD. type）

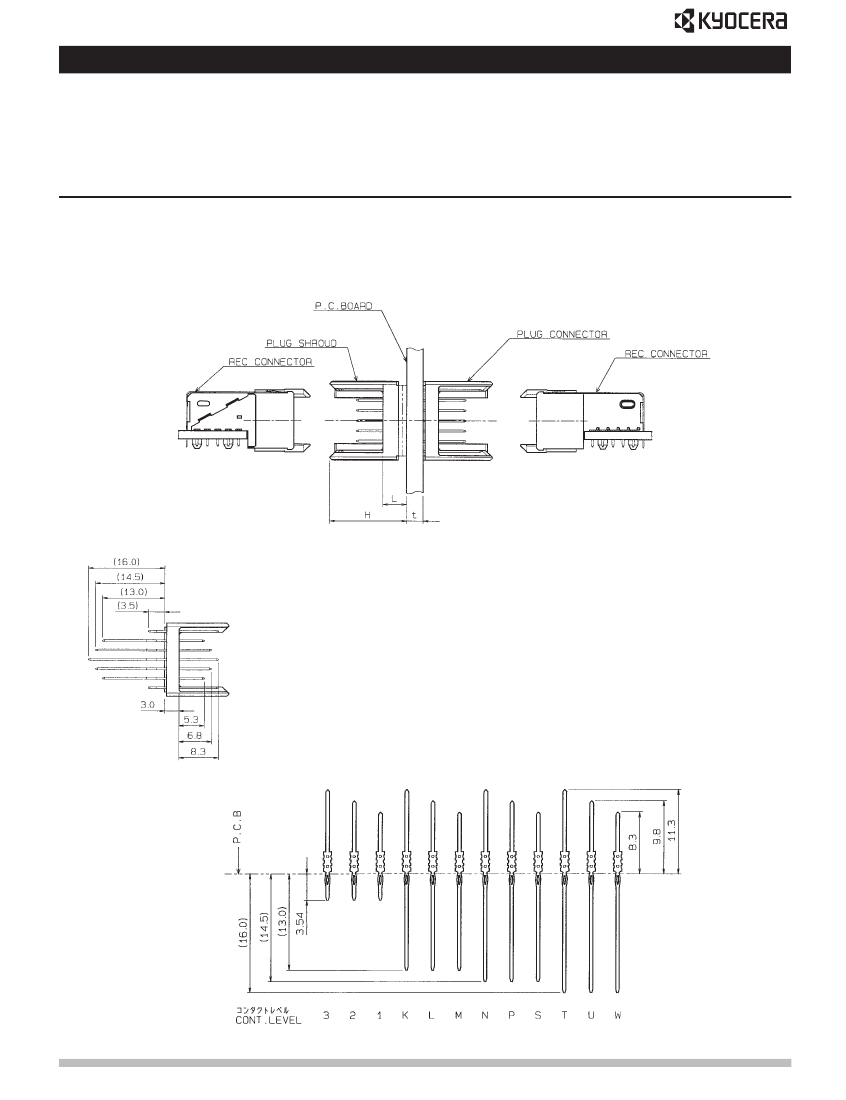

M U LT I L I N E M O D U L E C O N N E C T O R S
SERIES
8071
ment.
プラグコンタクト レベル表
Plug Contact Level
8071シリーズプラグコネクタには、長さ別に12種類のピンコンタクトが、用意されています。用途に応じて選択されたピンコンタクト
とその配列をオーダーすることができます。
Pin arrangement is at user's option. Please apply to the sales department of KYOCERA ELCO CORPORATION for the request of pin arrange-
ピンコンタクト配列上の注意点
・ドーターボードに取り付けられたA、B、C、Dタイプ・リセプタクル・コネクタと嵌合させる
場合は、b列にコンタクトコード：3、K、N、Tは、装填できません。
プラグコネクタ ピン配列オーダー手順
・用途に応じた長さのピンコンタクトをコンタクトバリエーションの表の中から選択し、そのコ
ンタクトコードを下記の必要なコネクタコラムA∼Cの中にすべて記入して下さい。
・空きピンを要望される場合は、記入漏れが無いようスラッシュを記入して下さい。
NOTES
In case of you mate a Receptacle Connector of A, B, C type on your Daughter board, we could not
support to insert contact (contact code 3, K, N, T) in B row. If you need a specially loaded configu-
ration for your application, please use this form. Fill out the grid diagram for the connector style you
desire (A, B, C) and mark which pin (3, 2, 1, K, L, M, N, P, S, T, U, W) is required in each position. If
you want blank position connector, please write (/) on this sheets.
M U LT I L I N E M O D U L E C O N N E C T O R S
SERIES
8071
■Daughter
Card
TYPE A
リセプタクル ライトアングル TYPE
A
Receptacle Right Angle
Without Shield
With Shield
注文コード Ordering
Code
27 8071 110 XXX XXX
VARIATION
001：TYPE A 110P（キー付シールド無、ボス有り）
(with coding key, without shield, with boss)
002：TYPE A 110P（キー付シールド無、ボス無し）
(with coding key, without shield, without boss)
011：TYPE A 110P（キー付シールド有り、ボス有り）
(with coding key, with shield, with boss)
012：TYPE A 110P（キー付シールド有り、ボス無し）
(with coding key, with shield, without boss)
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
■Bottom
Shield
TYPE A
Example
Without Bottom Shield
With Bottom Shield
注文コード Ordering
Code
82 8071 110 501 XXX
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
M U LT I L I N E M O D U L E C O N N E C T O R S
SERIES
8071
■Daughter
Card
TYPE B
リセプタクル ライトアングル TYPE
B
Receptacle Right Angle
Without Shield
With Shield
注文コード Ordering
Code
27 8071 XXX XXX XXX
NUMBER OF CONTACTS
095：95P 95signal
110：110P 110signal
125：125P 125signal
VARIATION
000：TYPE B 95,110,125P
（キー無シールド無）
(without coding key, without shield)
010：TYPE B 95,110,125P
（キー無シールド有り）
(without coding key, with shield)
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
■Bottom
Shield
TYPE B
Example
Without Bottom Shield
With Bottom Shield
注文コード Ordering
Code
82 8071 XXX 500 XXX
FINISH CODE
862：Au0.1μm
840：Au0.38μm
863：Au0.76μm
833：Pd/Ni0.65
NUMBER OF CONTACTS
095：95P 95signal
110：110P 110signal
125：125P 125signal
