2625.2071 datasheet, PDF - EEWORLD Datasheet

Datasheet> All Categories > LED optoelectronic/LED> photoelectric> 2625.2071

2625.2071: DescriptionVisible LED, Diffused,; CategoryLED optoelectronic/LED photoelectric; File Size139KB，3 Pages; ManufacturerMentor( a Siemens Business); Websitehttps://www.mentor.com; Environmental Compliance

Download Datasheet Parametric Compare View All

2625.2071 Overview

Visible LED, Diffused,

2625.2071 Parametric

Parameter Name	Attribute value
Is it Rohs certified?	conform to
Maker	Mentor( a Siemens Business)
Reach Compliance Code	unknown
color@wavelength	Yellow
Maximum forward current	0.04 A
Maximum forward voltage	2.5 V
Lens type	DIFFUSED
Maximum operating temperature	85 °C
Minimum operating temperature	-40 °C
total height	6.5 mm
Maximum reverse voltage	12 V
perspective	70 deg
Base Number Matches	1

Preview

Download Datasheet

View All

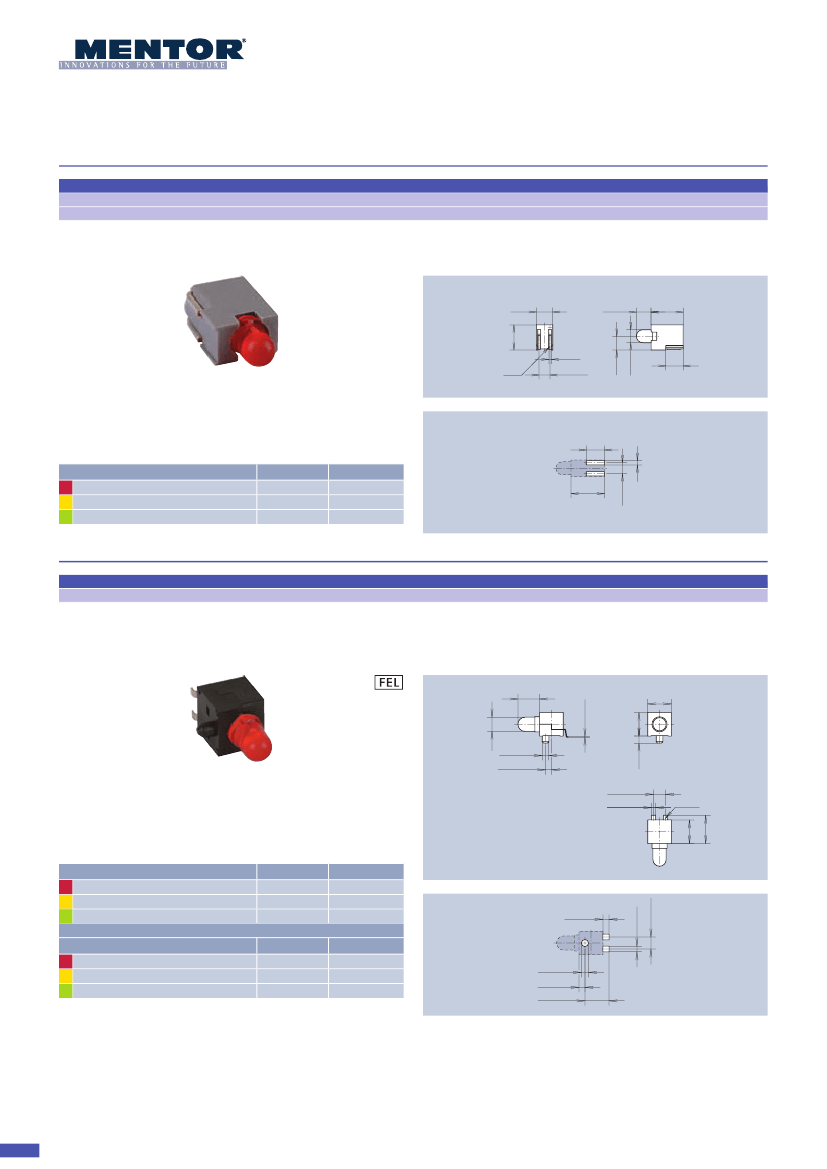

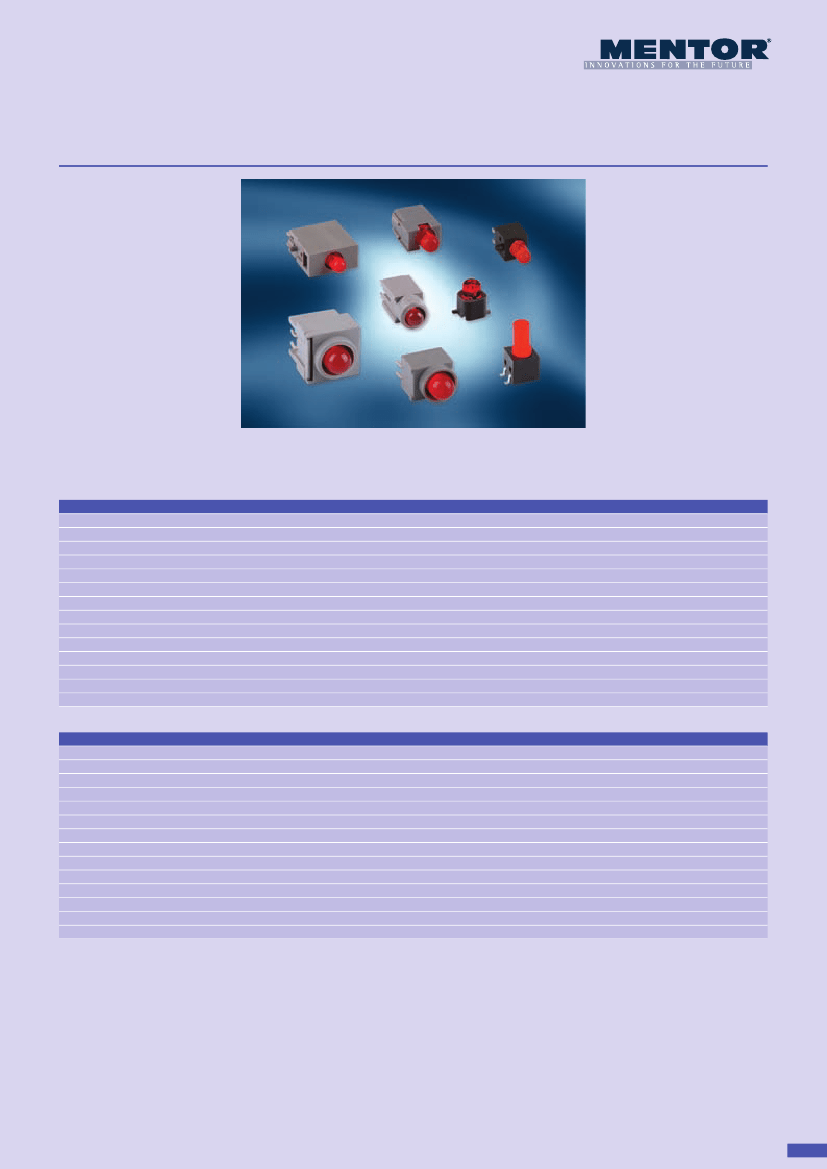

SMD-LED-Anzeigesysteme

In die Entwicklung dieser oberflächen-

montierbaren Bausteine ist das über

Jahrzehnte erworbene Know-how der

Firma MENTOR als Entwickler und Liefe-

rant von Bauelementen für die Industrie-

elektronik geflossen.

Umfangreiche Untersuchungen, teilweise

im Rahmen eines Forschungsprojektes,

sind bei der Gestaltung berücksichtigt.

Die SMD‘s stehen als Einzel- und als

Doppel-LED-Bausteine in den verschie-

densten Abmessungen, je nach Anwen-

dungsfall, zur Verfügung.

Besonderen Wert wurde auf die

Anschlussausführung als GullWings

gelegt, da diese aufgrund ihrer Vorteile,

wie reproduzierbare Rastermaße, Selbstzentrierungseffekte, verbesserte Lötschat-

tenproblematik, gute visuelle Lötstelleninspektion und einfaches Nach- und Auslö-

ten, die größte Verbreitung gefunden hat.

SMD LED Display Systems

The development of these surface-

mounted components was based on the

decades of know-how of MENTOR as a

developer and supplier of components

for industrial electronics.

Extensive research, partly as part of a

research project, was taken into account

in the design.

The SMDs are available as single and

double LED modules in diverse dimensi-

ons to suit particular application requi-

rements.

Particular importance was attached to

their connections as gull wings, as these

are the most widely used form due to

their advantages such as reproducible

grid dimensions, self-centering features, improved shadowing problematic, good

visual soldered joint inspection and easy resoldering and unsoldering.

Allgemeine Technische Daten

(Auswahl bzw. Abweichungen zu den folgenden allgem. Daten: siehe Beschreibung des jeweiligen Artikels)

Koplanarität über alle Lötflächen

≤

0,1mm

Lötwärmebeständigkeit

nach CECC 00802 / DIN 45802 - 260°C 10s

Lötbarkeit

DIN IEC 68-2-20

UL-Listung

auf Anfrage

Betriebstemperatur

-40°C ... +85°C

Klima

GPF DIN 40040

Gehäusewerkstoff

Thermoplast glasfaserverstärkt

Gehäusefarben

Standard grau, andere Farben auf Anfrage möglich

Anschlüsse

verzinnt

Verpackung

Blistergurte nach DIN EN 60286-3; Stangenmagazine, Trays sowie spezielle antistatische Ausführung auf Anfrage möglich

Spulen

Standardkunststoffspulen primär Ø330mm, andere Ausführungen auf Anfrage

Beschriftung

je nach Ausführung bedruckt oder gelasert

Bestückung mit LED’s

Ausführung und Technische Daten siehe Seite 53

Sonderwünsche

Sonderbestückung, Verwendung von zusätzlichen Fixierpins sowie umgekehrte Polarität auf Anfrage möglich

Mindestbestellmengen für Sonderausführungen auf Anfrage.

General Technical Data

(Selelection and deviations from the following general data: see description of the respective item)

Coplanarity above all soldering surfaces

≤

0,1mm

Reistance to soldering heat

to CECC 00802 / DIN 45802 - 260°C 10s

Solderability

DIN IEC 68-2-20

UL listing

Available on request

Operating temperature

-40°C ... +85°C

Climate

GPF DIN 40040

Housing material

Glass fiber reinforced thermoplastic

Housing colors

Standard grey, other colors available on request

Terminals

tinned

Packaging

Tape and reel packed to DIN EN 60286-3; sticks, trays and special antistatic types on request

Reel

Standard plastic reel mainly Ø330mm, other applications on request

Marking

Depending on type printed or laser printed

LEDs

Type and technical data, see page 53

Special requirements

Special components, use of additional fixing pins and reverse polarity on request

Minimum quantity for special design on request.

Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request

2625.2071 Related Products

	2625.2071	2625.2021	2638.8031
Description	Visible LED, Diffused,	Visible LED, Diffused,	Visible LED, Diffused,
Is it Rohs certified?	conform to	conform to	conform to
Maker	Mentor( a Siemens Business)	Mentor( a Siemens Business)	Mentor( a Siemens Business)
Reach Compliance Code	unknown	unknow	unknow
color@wavelength	Yellow	Orange-Red	Gree
Maximum forward current	0.04 A	0.04 A	0.04 A
Maximum forward voltage	2.5 V	2.5 V	2.5 V
Lens type	DIFFUSED	DIFFUSED	DIFFUSED
Maximum operating temperature	85 °C	85 °C	85 °C
Minimum operating temperature	-40 °C	-40 °C	-40 °C
total height	6.5 mm	6.5 mm	5.8 mm
Maximum reverse voltage	12 V	12 V	12 V
perspective	70 deg	70 deg	70 deg
