6,3
-0,25
Verpackt in Tray
Verpackungseinheit 24 St.
tray packaging
packaging unit 24 pcs
6,3
3,2
Leiterplatte
0,6
pcb
5 x 18 = 90
18
5,3
69,5
-0,4
+0,2
max. 138
54,95
-0,2
Pin 1
73,5
3 x 73,5 = 220,5
12,6
±0,3
8
-0,2
max. 325
Sonstige Angaben siehe Zeichnung 204628 /
Additional indications according to drawing 204628
63,5
±0,1
L a y o u tv o rs c h la g
:
Bolzen /
bolt
ohne / without
Mutter /
nut
re c o m m e n d
A
e d
la y o u t:
2,76
18 x 2,76 = 49,68
1
±0,1
Pin 1
2,84
B
17 x 2,76 = 46,92
63,5
±0,05
0,05
A
Tolerances
All Dimensions
in mm
0,05 (37x)
max. Einschraubtiefe 3,7 mm
thread depth max. 3,7 mm
max. Einschraubtiefe 5,5 mm
thread depth max. 5,5 mm
3,7
Gewinde
/ thread
M3
/ #4-40
Gewinde
/ thread
M3
/ #4-40
0,05
B
6,4
3,2
±0,1
1,38
2,76
M 1:1
Fehlende Masse und Angaben siehe DIN 41652 /
Missing information and dimensions according to DIN 41652
Sonstige Angaben siehe Fertigungsunterlagen /
Additional indications according to the production documentation
194434
Anschlussbereich verzinnt
#4-40
M3
#4-40
M3
ohne
Mutter
Bolzen
Bemerkung
194435
194436
194437
Ident.-Nr.
Copyright by ERNI GmbH
Proprietary notice pursuant to ISO 16016 to be observed.
194433
X
Information:
Scale
2:1
terminal area tin plating
Anforderungsstufe: 2
class: 2
All rights reserved.
Only for Information.
To ensure that this is the latest
version of this drawing, please
contact one of the ERNI companies
before using.
a
Index
12.07.2012
Date
Designation
Subject to modification without
prior notice.
Drawing will not be updated.

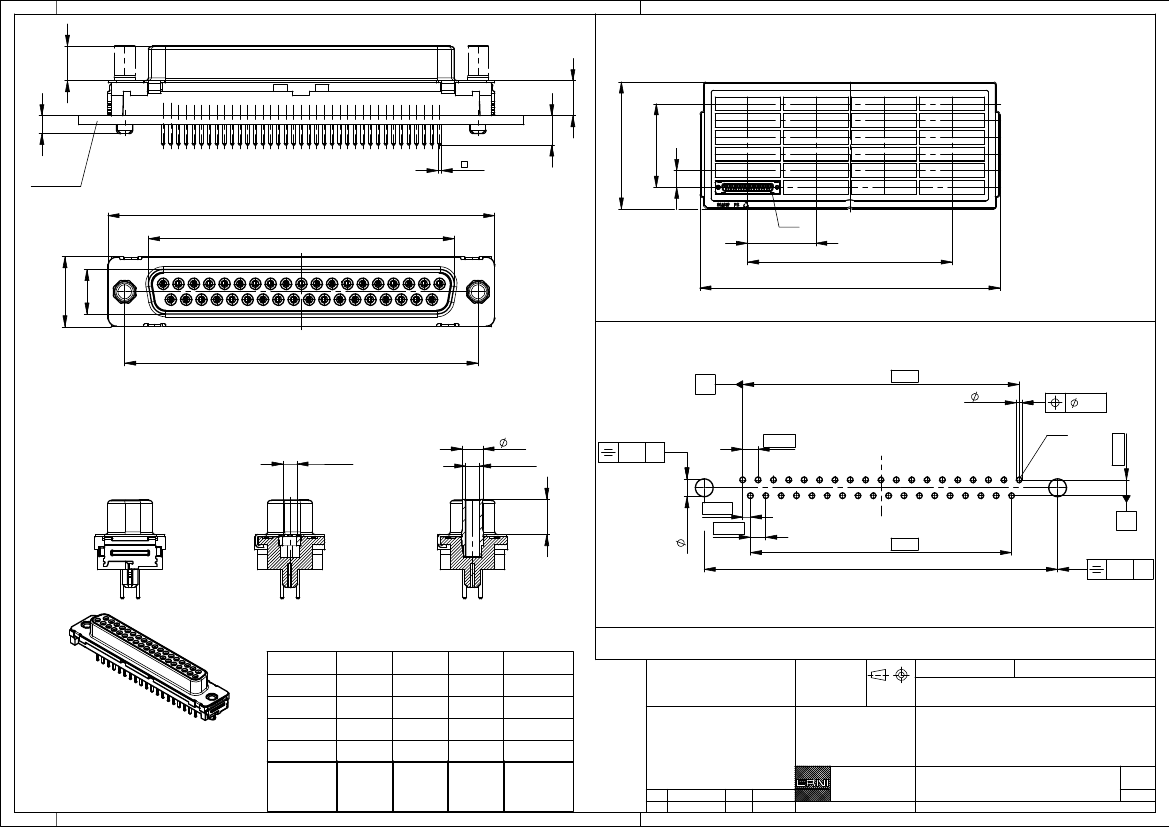

TMC-S 37-TL-5,3-6,3-BA8
TMC-S 37-TL-5,3-6,3-type 8
part-no.
without
thread
bolt
remark
www.ERNI.com
Class
144926
