MALE PCB
PINS

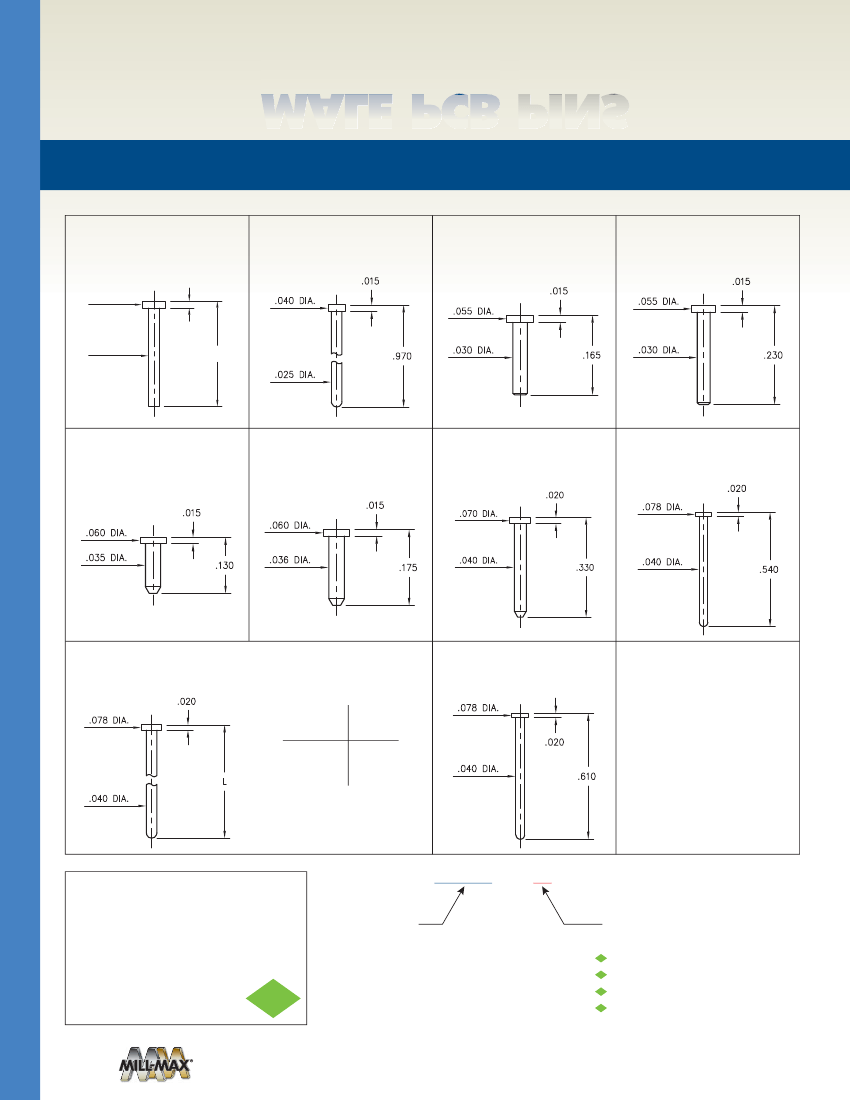

PRINTED CIRCUIT PINS • NAIL HEAD TYPE
5062
5062-0-00-XX-00-00-33-0
Solder mount in .029 mounting hole
.025
.085
DIA.
8451
8451-0-00-XX-00-00-33-0
Solder mount in .029 mounting hole
6477
6477-0-00-XX-00-00-38-0
Solder mount in .034 mounting hole
4477
4477-0-00-XX-00-00-33-0
Solder mount in .034 mounting hole
.025
DIA.
.375
4268
4268-0-00-XX-00-00-33-0
Solder mount in .039 mounting hole
9086
9086-0-00-XX-00-00-33-0
Solder mount in .040 mounting hole
8330
8330-0-00-XX-00-00-38-0
Solder mount in .044 mounting hole
9228
9228-0-00-XX-00-00-38-0
Solder mount in .044 mounting hole
6095
6095-X-00-XX-00-00-38-0
Solder mount in .044 mounting hole
6092
6092-0-00-XX-00-00-33-0
Solder mount in .044 mounting hole
Basic Part
Number
Length
L
6095-0
6095-1
.580
.475
PAGE 206 | MALE PCB PINS
SPECIFICATIONS:
Pin Material:
Brass Alloy 360, 1/2 Hard
( Except where noted )
Dimensions: Inches
Tolerances On:
Lengths: ± .005
Diameters: ± .002
Angles:
±2°
RoHS - 2
2011/65/EU
ORDER CODE: XXXX - X - 00 -
XX
- 00 - 00 - XX - 0
BASIC PART #
SPECIFY PIN FINISH:
01
200
”
TIN/LEAD OVER NICKEL
80
200
”
TIN OVER NICKEL (RoHS)
15
10
”
GOLD OVER NICKEL (RoHS)
21
20
”
GOLD OVER NICKEL (RoHS)
34
50
”
GOLD OVER NICKEL (RoHS)
Mill-Max Mfg. Corp. • 190 Pine Hollow Road, P.O. Box 300, Oyster Bay, NY 11771 • 516-922-6000 • Fax: 516-922-9253 • www.mill-max.com
