BZW 06-5V8 ... BZW 06-376B
Unidirectional and bidirectional
Transient Voltage Suppressor Diodes
Unidirektionale und bidirektionale
Spannungs-Begrenzer-Dioden
Peak pulse power dissipation
Impuls-Verlustleistung
Maximum stand-off voltage
Maximale Sperrspannung
Plastic case – Kunststoffgehäuse
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Dimensions / Maße in mm
600 W
5.8...376 V
DO-15 (DO-204AC)
0.4 g
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack
see page 17
siehe Seite 17
For bidirectional types (suffix “B”), electrical characteristics apply in both directions.
Für bidirektionale Dioden (Suffix “B”) gelten die elektrischen Werte in beiden Richtungen.
Maximum ratings and Characteristics
Peak pulse power dissipation (10/1000
:
s waveform)
Impuls-Verlustleistung (Strom-Impuls 10/1000
:
s)
Steady state power dissipation
Verlustleistung im Dauerbetrieb
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Max. instantaneous forward voltage
Augenblickswert der Durchlaßspannung
I
F
= 50 A
V
BR
#
200 V
V
BR
> 200 V
T
A
= 25
/
C
T
A
= 25
/
C
T
A
= 25
/
C
Kenn- und Grenzwerte
P
PPM
P
M(AV)
I
FSM
T
j
T
S
V
F
V
F
R
thA
R
thL
600 W
1
)
5 W
2
)
100 A
3
)
– 50…+175
/
C
– 50…+175
/
C
< 3.0 V
3
)
< 6.5 V
3
)
< 45 K/W
2
)
< 15 K/W
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to lead
Wärmewiderstand Sperrschicht – Anschlußdraht
1

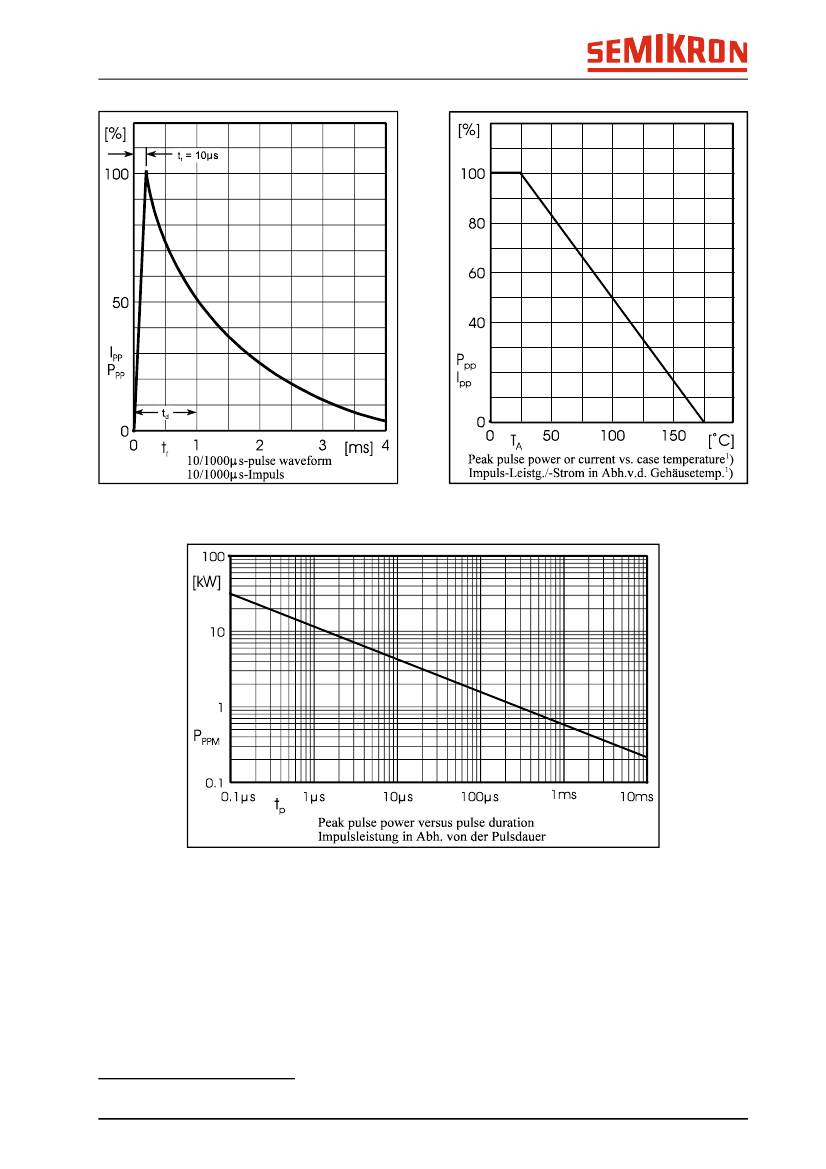

) Non-repetitive current pulse see curve I
PPM
= f (t
r
)
Höchstzulässiger Spitzenwert eines einmaligen Strom-Impulses, siehe Kurve I
PPM
= f (t
r
)
2
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
3
) Unidirectional diodes only – Nur für unidirektionale Dioden
© by SEMIKRON
020404
1
BZW 06-5V8 ... BZW 06-376B
1
For bidirectional types (suffix “B”), electrical characteristics apply in both directions.
Für bidirektionale Dioden (Suffix “B”) gelten die elektrischen Werte in beiden Richtungen.
The standard tolerance of the breakdown voltage for each type is ± 5%.
Die Toleranz der Arbeitsspannung jeder Diode beträgt in der Standardausführung ± 5%.
e.g.: BZW 06-154B = bidirectional diode, V
WM
= 154 V, V
BR
= 180 V (± 5%)
BZW 06-28 = unidirectional diode, V
WM
= 28.2 V, V
BR
= 33 V (± 5%)
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
020404
© by SEMIKRON
