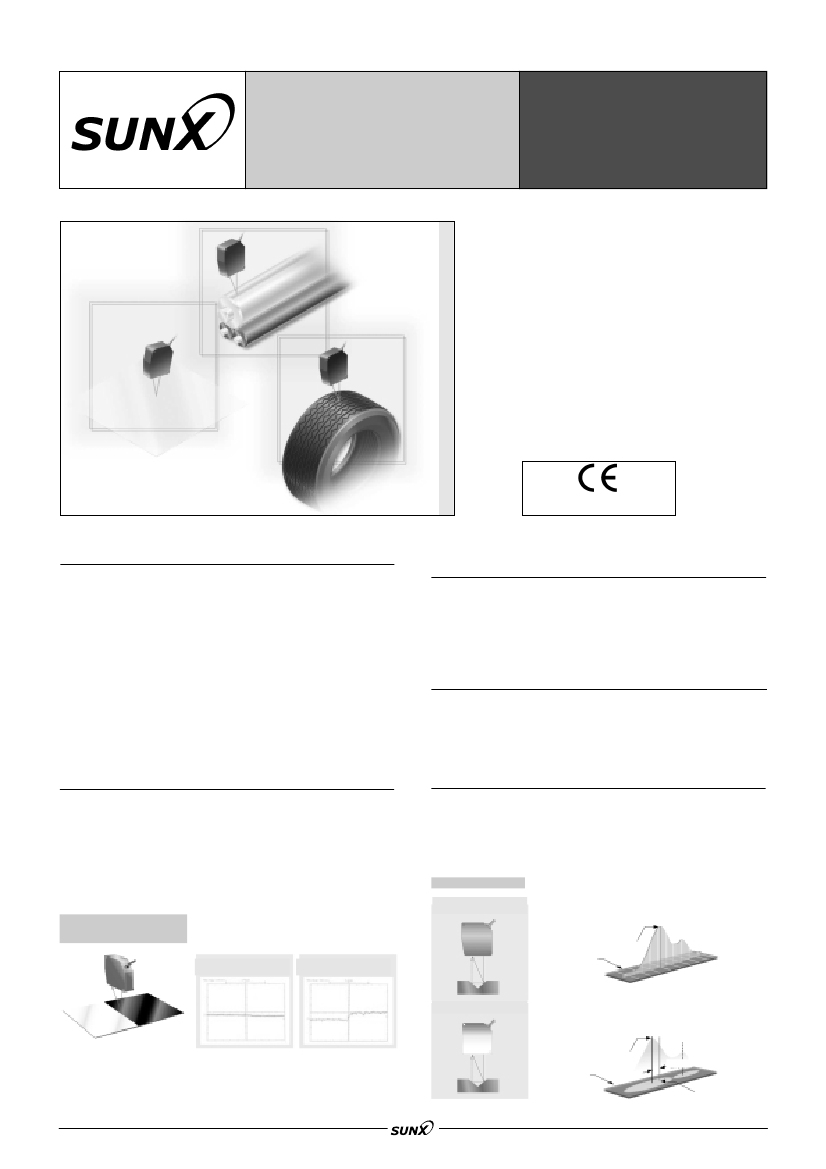

Gomma nera con intensità bassa di luce riflessa, oggetti con
superfici ruvide, oggetti con superfici a specchio, wafer,
oggetti trasparenti, vetro dei display a cristalli liquidi. SUNX
ha ora integrato tutte le tecnologie richieste per permettere
un rilevamento stabile di questi oggetti che fino ad ora erano
considerati oggetti difficili da misurare. Attraverso l’in-
troduzione di un nuovo sistema ottico, di un sensore CCD
unidimensionale e della tecnologia ad alta frequenza di cam-
pionamento, può ora essere misurata in modo stabile un’am-
pia varietà di oggetti con elevata precisione e velocità.
Frequenza di campionamento di 100µs, la più
alta nella serie di prodotti di questa classe.
La tecnologia ad alta frequenza di campionamento su cui si
basano i sensori CCD unidimensionali permette il rilevamen-
to preciso di oggetti che ruotano, vibrano e sono in movi-
mento.
Risoluzione 1µm, linearità ± 0.1% F.S.
Disponibili modelli con una risoluzione ultra precisa di 1µm:
HL-C105B-BK, HL-C105F-BK, HL-C105B, HL-C105F,
linearità ± 0.1% F.S. per tutti i modelli.
Rilevamenti precisi indipendentemente dalla
superficie dell’oggetto da rilevare
Mentre il metodo tradizionale a PSD si basa sulla misurazio-
ne della posizione dal centroide di distribuzione della quan-
tità luce totale degli spot, il sensore CCD unidimensionale
misura la posizione del valore massimo per gli spot stessi.
In questo modo è possibile rilevare con precisione oggetti
indipendentemente dalla loro superficie per es. una frattura
in un oggetto metallico oppure superfici non riflettenti come
gomma nera.
Modifica dei dati misurati a
seconda del colore dell’oggetto
(ceramica bianca/gomma nera)
sensore CCD
unidimensionale
Modelli conformi agli standard FDA
Disponibili i modelli conformi agli standard FDA particolar-
mente adatti al mercato americano. FDA: Classe 2 IEC/JIS:
Classe 1
Teoria operativa
<Metodo con sensore CCD
unidimensionale>
Per il rilevamento di scanalature a forma di V
Dato che il sensore misura la posizione del picco luminoso,
non è influenzato da luci riflesse secondarie e quindi non
incorre in errori
Centro
reale
Metodo PSD
Sensore CCD
unidimensionale
<Metodo PSD>
Dato che il sensore misura il baricentro per la distribuzione
della quantità di luce dello spot luminoso, si possono verificare
errori dovuti alla presenza di luce secondaria riflessa.
Centro
reale
Errore
PSD
Centroide della
distribuzione
420
HL-C1

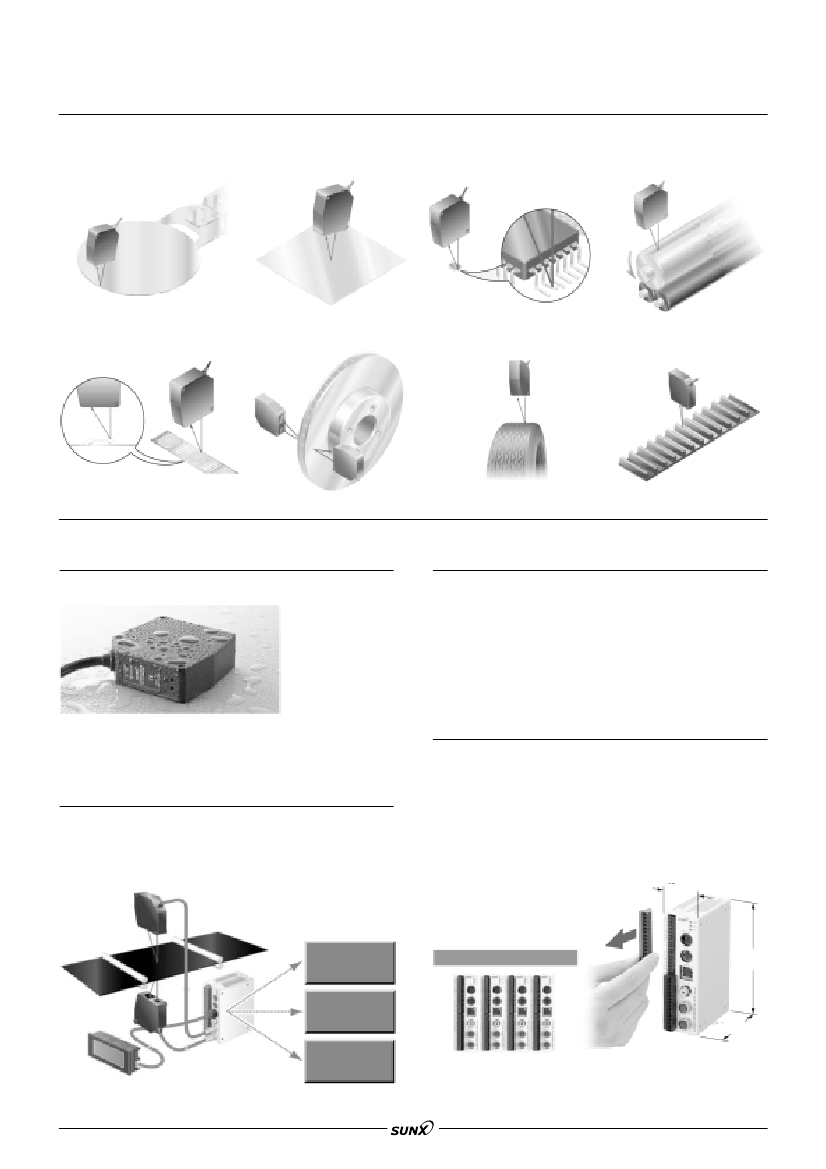

APPLICAZIONI
Posizionamento wafer
Rilevamento spessore lastre vetro
Controllo pin
Misurazione dell’eccentricità
di un tubo metallco
Rilevamento della presenza di un
rivestimento in resina
Misurazione dello spessore
dei dischi di freni
Controllo scanalature
di pneumatici
Misurazione dello spazio fra gli
elementi di una cinghia in gomma
Grado di protezione IP67
La serie
HL-C1
è resistente agli spruzzi d’acqua.
Facile manutenzione
Questa nuova serie di sensori non richiede la manutenzione
richiesta dai tradizionali telemetri di questa classe grazie alla
maggiore compatibilità raggiunta con l’inserimento nella
testa del sensore della funzione di correzione dati, nonché
alla possibilità di utilizzare lo stesso controllore anche se
viene sostituita la testa con un modello differente.
(*) Non è possibile eseguire rilevamenti precisi in presenza di acqua sulla
parte sensibile della testa del sensore.
Controllore ultra compatto con attacco
frontale
Il controllore ultra-compatto con dimensioni 40
120
74mm richiede poco spazio per l’installazione. È possibile
anche il montaggio affiancato. Inoltre i cavi possono essere
collegati direttamente oppure ad una scheda terminale rimo-
vibile in modo che tutte le connessioni siano nella stessa
direzione.
Funzione di calcolo
Quando si utilizzano due teste di sensore si può utilizzare la
funzione di calcolo che permette di misurare differenze e
spessori senza l’utilizzo di un analizzatore; ne consegue un
risparmio anche di costi.
Morsettiera rimovibile
40 mm
Risultati calcolo
Uscita di
comparazione
montaggio affiancato
120 mm
Risultati calcolo
Uscita digitale
74 mm
Risultati calcolo
Uscita analogica
421
HL-C1

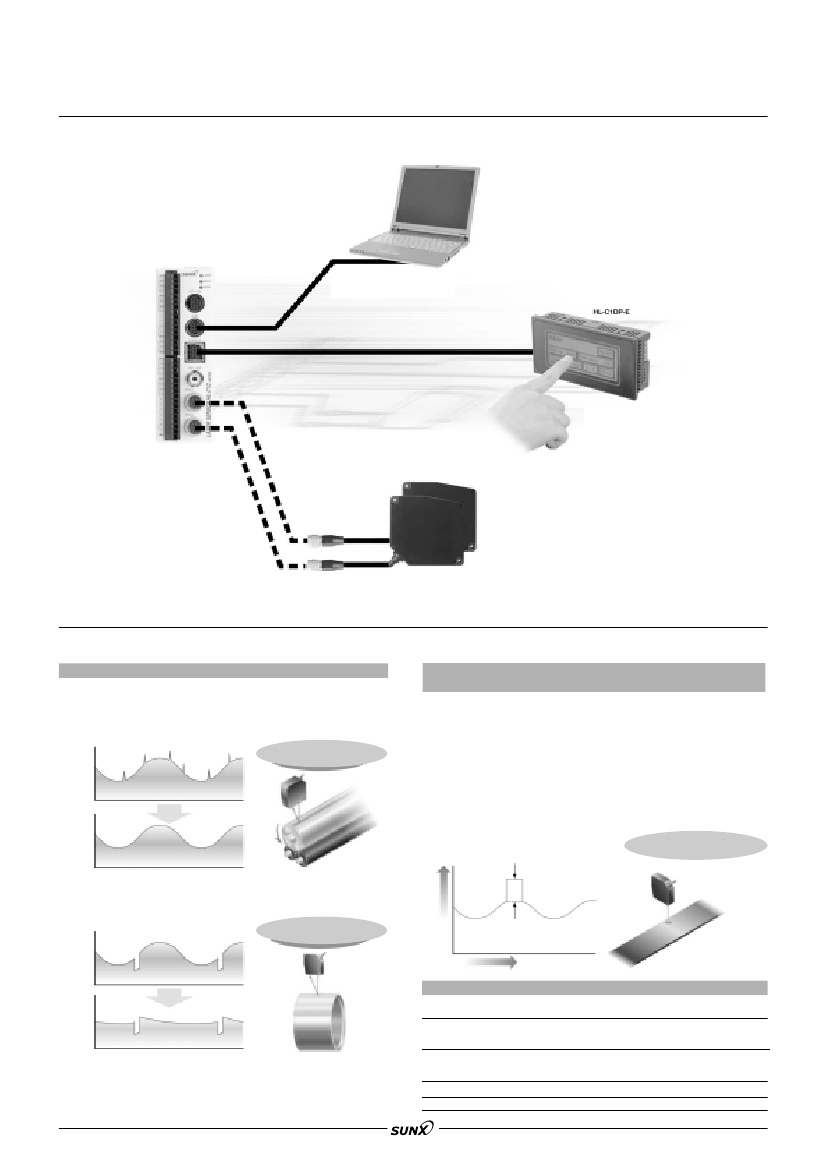

Consolle compatta
Il design compatto riduce significativamente lo spazio di installazione richiesto per il controllore e per la consolle.
Il controllore permette il collegamento multiplo di teste del sensore, con conseguente riduzione di costi e spazio.
Tutta la serie
HL-C1
offre prestazioni eccellenti in un ambiente operativo semplice.
Controllore
HL-C1C-M
Ingressi/Uscite seriali
Dotato di ingressi/uscite seriali
Un’interfaccia RS-232C per ingressi/uscite seriali
permette di salvare e richiamare le impostazioni
ed i valori di misurazione.
Cavo di connessione di 2m ( in dotazione con
HL-C1DP-E)
Cavo di prolunga
HL-C1CCJ2
(2m)
HL-C1CCJ5
(5m)
HL-C1CCJ10
(10m)
HL-C1CCJ20
(20m)
HL-C1CCJ30
(30m)
Pannello touch screen semplice e
compatto
Si possono visualizzare in modo
semplice una varietà di dati impostati
e misurati (su richiesta).
Sensori
Tipo conforme agli
standard IEC/JIS
HL-C108B-BK
HL-C105B-BK
HL-C108B-B
HL-C105B
Tipo conforme agli
standard FDA
HL-C108F-BK
HL-C105F-BKC
HL-C108F-B
HL-C105F
Si possono collegare due teste ad un amplificatore con conseguente riduzione di costi e spazio
Il controllore a cui le due teste di sensore possono essere collegate incorpora due canali separati di ingresso/uscita.
Ampia gamma di funzioni
La serie
HL-C1
è dotata di utili funzioni quali funzioni di hold (mantenimento valore), di calcolo, di filtro e di impostazione dell’i-
steresi che la rendono adatta alle più svariate applicazioni.
Funzioni filtro passa basso/alto
<Funzione filtro passa basso>
Se le condizioni della superficie di un oggetto metallico (ad esempio vibra-
zioni) generano rumori elettrici nel sensore che interferiscono con la misura-
zione, l’utilizzo della funzione filtro passa basso ridurrà gli effetti del rumore
permettendo un rilevamento stabile.
Rilevamento eccentricità
di un rullo metallico
Funzione di abilitazione dell’uscita analogica con uscita
di allarme attiva
Durante il rilevamento se l’unità non è in grado di eseguire le misu-
razioni a causa dell’insufficiente intensità di luce incidente (uscita
di allarme attiva), questa funzione permette di attivare l’uscita ana-
logica, con il valore dell’ultimo dato misurato oppure di emettere
un valore fisso. Se viene selezionato un valore fisso, può essere
scelta come uscita analogica (con uscita di allarme attiva) l’uscita
del valore massimo (uscita di tensione: +10.9V, uscita di corrente:
29.5mA) oppure l’uscita del valore minimo (uscita di tensione: -
10.9V, uscita di corrente: 0mA).
Valore massimo uscita analogica
L’uscita analogica può essere usata per
confermare se l’unità è in grado di eseguire
rilevamenti oppure no.
Rilevamenti
su oggetti forati
<Funzione filtro passa alto>
Quando si misurano scanalature su oggetti sottoposti a spostamenti o incli-
nazioni variabili (eccentricità di un oggetto rotante), questa funzione mini-
mizzerà gli effetti di queste ondulazioni permettendo un rilevamento
preciso
.
Rilevamento della saldatura
di un tubo metallico
Ampiezza spostamento
Dati mantenuti dal
rilevamento precedente
Tempo
Funzione di Hold (mantenimento valore)
La serie
HL-C1
è dotata di 4 modi hold
NORM
In tempo reale viene emesso il valore relativo all’ampiezza di spo-
(no hold) stamento dal centro della distanza di rilevamento. Per usi generali
P-P
PEAK
VALLEY
Mantiene l’uscita sulla differenza tra i valori massimi e minimi
misurati ed è utilizzato per misurare le vibrazioni o l’eccentricità
Tiene l’uscita sul valore massimo misurato
Tiene l’uscita sul valore minimo misurato
422
HL-C1

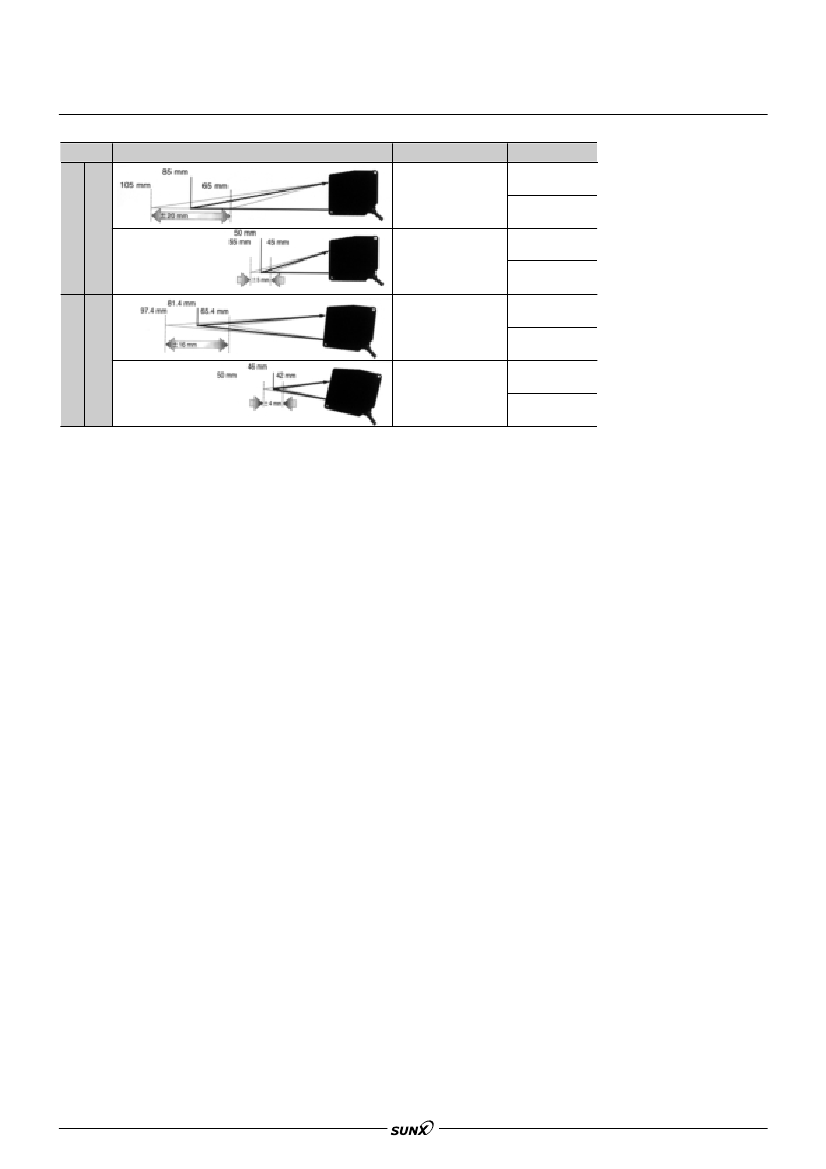

MODELLI DISPONIBILI
Tipo
Per plastica, gomma e
metalli
Aspetto
Campo di rilevamento
85mm
±20mm
Codice
HL-C108B-BK
HL-C108F-BK
HL-C105B-BK
HL-C105F-BK
HL-C108B
HL-C108F
HL-C105B
46mm
±4mm
HL-C105F
A tasteggio diretto
50mm
±5mm
Per oggetti speculari e
trasparenti
81.4mm
±16mm
Speculare
423
HL-C1
CARATTERISTICHE TECNICHE
Teste del sensore
Tipo
Codice Tipo conforme agli standard IEC/JIS
Tipo conforme agli standard FDA
Dati
Distanza dal centro di misurazione
Campo di rilevamento
Risoluzione (*2) (*3)
Linearità (*4)
Caratteristiche della temperatura
Indicatore di emissione laser
Indicatore di rilevamento
Grado di protezione
Temperatura ambiente
Umidità
Luce ambiente
Rigidità dielettrica
Resistenza di isolamento
Resistenza alle vibrazioni
Resistenza agli urti
Resistenza ambientale
Elemento emettitore
Diametro fascio (*5)
Elemento ricevitore
Messa a terra dell’involucro
Materiale
Cavo
Estensione cavo
Peso
In dotazione
A tasteggio diretto
Alta precisione
Usi generali
HL-C108B-BK
HL-C105B-BK
HL-C108F-BK
HL-C105F-BK
85 mm
50 mm
±20 mm
±5 mm
6 µm
1 µm
Speculare
Usi generali
HL-C108B
HL-C108F
81.4 mm
±16 mm
3 µm
Alta precisione
HL-C105B
HL-C105F
46 mm
±4 mm
1 µm
±0.1% F.S.
±0.01% F.S./°C
LED verde (si illumina durante l’emissione laser ed immediatamente prima dell’emissione laser)
LED giallo (lampeggia entro il campo di rilevamento e si illumina quando è vicino al centro di misurazione ± 0.5mm
IP67 (IEC) senza connettore
Da 0 a + 45°C (senza condensa). Immagazzinaggio: da -20 a +70°C
Da 35 a 85% RH immagazzinaggio: da 35 a 85%RH
Lampada ad incandescenza: 3000 lux sulla superficie ricevente
500VAC per 1 min. tra l’alimentazione del controllore e l’involucro della testa del sensore
Min. 20MΩ con 500VDC tra l’alimentazione del controllore e l’involucro della testa del sensore
Frequenza da 10 a 55Hz (1 min.), ampiezza 1.5mm per 2 ore su ciascuno dei 3 assi
Accelerazione 196 m/s
2
(ca. 20G) sui 3 assi per 3 volte
Laser rosso semiconduttore, classe 2 (tipo conforme agli standard IEC/JIS: IEC/JIS; tipo conforme
agli standard FDA: JIS/IEC/FDA). Uscita max.: 1mW, lungh. onda del picco di emissione: 685nm.
Ca.100×140µm
Ca.70×120µm
Ca.100×140µm
Ca.70×120µm
Sensore CCD unidimensionale
Non collegato
Involucro e relativo coperchio: alluminio pressofuso, coperchio frontale: vetro
Cavo con connettore di 0.5m
Prolungabile fino a 30m
Ca. 500g
Etichetta “Avvertenze” in inglese
(*1) In mancanza di altre specifiche utilizzare le seguenti condizioni: tensione di alimentazione 24VDC, temperatura ambiente +20°C, frequenza di campionamento
100µs (144µs per
HL-C108B-BK, HL-C108F-BK),
numero medio di campionature: 256 (64 campionature in caso di oggetti a specchio) distanza nominale dal
centro di misurazione, oggetto da rilevare in ceramica bianca (alluminio con superficie riflettente a specchio per il tipo speculare). La linearità dipende dalle carat-
teristiche dell’oggetto da rilevare.
(*2) Questi valori sono stati ottenuti convertendo i valori P-P in una distanza. I valori P-P indicano la distribuzione dei valori misurati rispetto al centro della distanza
di rilevamento.
(*3) Questi valori sono stati ottenuti con un numero medio di campionature: 256 (64 campionature per
HL-C108B-BK, HL-C108F-BK)
quando si utilizza per il rileva-
mento un oggetto in ceramica bianca standard (alluminio con superficie riflettente a specchio per il tipo speculare).
(*4) Questo valore indica il range degli errori per uno spostamento lineare ideale quando si utilizza un oggetto in ceramica bianca (alluminio con superficie rifletten-
te a specchio per il tipo speculare). I valori variano a seconda delle caratteristiche dell’oggetto da rilevare.
(*5) Questi valori sono stati definiti ulitizzando 1/e
2
(13.5%) dell’intensità massima di luce. I risultati possono essere influenzati dall’assenza di luce esterna, dalla dif-
fusività del materiale e dalla riflettività del punto di rilevamento.
Consolle compatta
Descrizione
Dati
Tensione di alimentazione
Assorbimento nominale
Display
Retroilluminato
Vita del LCD
Campo del display
Forza operativa
Vita
Resistenza ambientale Pannello
Display
Grado di protezione
Temperatura ambiente
Umidità
Resistenza ai rumori
Resistenza ai rumori elettrostatici
Resistenza alle vibrazioni
Resistenza agli urti
HL-C1DP-E
24VDC ± 10% ripple 0.5V (P-P)
Max. 200mA
LCD monocromatico ottico STN
LED verde
In media 50000 ore (*1)
Da -99.9999 a 99.9999
Max. 0.98N
Min. 1.000.000 di volte
IP65 (IEC) (in stato iniziale) (*2). Soltanto il frontale del pannello è resistente alla polvere
e all’acqua (l’involucro resistente all’acqua è utilizzato per le superfici in contatto con il pannello)
Da 0 a +40°C (senza condensa), Immagazzinaggio: da -20 a +60°C
Da 20 a 85% RH, Immagazzinaggio: da 10 a 85% RH
Min. 1000V (P-P) ampiezza impulsi 50ns e 1µs tra i terminali di alimentazione
Min. 5000V (superficie pannello)
Frequenza da 10 a 55Hz, ampiezza 0.75mm sui 3 assi per 10 min. ciascuno
Accelerazione 98m/s
2
(ca. 10G sui 3 assi per 4 volte ciascuno)
Ca. 260 g
Cavo di connessione tra controllore e console: 1 pz
Peso
In dotazione
(*1) Questo valore indica la vita media dell’unità utilizzata ad una temperatura di 25°C.
(*2) Quando si rimonta la consolle, sostituire l’involucro resistente all’acqua.
Recruiting Web Development Engineer/Embedded Software Development Engineer Embedded Network Software Engineer Job Description: 1. Pre-research, design, coding, debugging and unit testing of switch and...
[font=宋体] I was lucky enough to get a spot in the forum's "[url=https://www.eeworld.com.cn/huodong/201408STM32/]Win the qualification to purchase ST STM32 Nucleo at a super low price (39 yuan includin...
The situation is like this: I wrote an application using the WM6.0 simulator, and it ran fine on the simulator and on a WM phone. Later, I wanted to run the program in a CE6.0 environment, so I re-deb...
Why does the "Welcome to the Found New Hardware Wizard" pop up every time I start the system? Gigabyte's motherboard sound card and graphics card are all integrated. In the device manager, I found tha...
The initial value of rgb2 is all '1'. The LCD resolution is 1280X800. [b][size=6] The bottom square should actually be merged with the top one. The horizontal and vertical grid ratio is 16:10, and eac...
First of all, I am a novice and just started to use DSP. Today, I encountered a problem when testing a simple LED flashing program with TMS320F2812. When I wrote 0~4 to the PLLCR register, the program...
1 Introduction
The high temperature tester is mainly used for temperature tracking measurement and data acquisition during the heating process. By systematically analyzing the test data, the...[Details]
With the rapid development of urban economy, elevators are increasingly used as a vertical transportation tool. However, elevator fault detection and maintenance, especially the role of elevator remot...[Details]
LED is the abbreviation of light emitting diode, which is an electric light source made of semiconductor technology. The core part of LED is a chip composed of P-type semiconductor and N-type semi...[Details]
Among the many members of the single-chip microcomputer family, the MCS-51 series of single-chip microcomputers has occupied the main market of industrial measurement and control and automation eng...[Details]
From the previous section, we have learned that the timer/counter in the microcontroller can have multiple uses, so how can I make them work for the purpose I need? This requires setting the timer/...[Details]
introduction
MEMS is a high-tech that has flourished on the basis of integrated circuit production technology and dedicated micro-electromechanical processing methods. Pressure sensors develop...[Details]
It is well known to automotive suppliers that automakers are demanding more from their supply base. For connector suppliers, this means stricter requirements for product performance, stability and ...[Details]
According to the Industrial Technology Research Institute of Taiwan, due to factors such as the oil crisis and global warming, the issues of energy conservation and environmental protection have at...[Details]
The era of mobile access to the Internet has arrived, and it will rapidly change the business and infrastructure needs of mobile operators under a whole new trend of requirements. We need 4G LTE to...[Details]
Today, with energy becoming increasingly scarce, the utilization of natural energy has become the focus of people's attention. Among various natural energies, the endless solar energy is highly fav...[Details]
Only a small number of LED manufacturers can produce high-quality LEDs. For applications that are only used for simple indication, low-quality LEDs are sufficient. However, high-quality LEDs must...[Details]
1. Introduction
With the increasing popularity of fully automatic washing machines, consumers have higher and higher requirements for their environmenta...[Details]
Introduction
Today, as IC (integrated circuit) has developed to a super-large scale, IC design based on IP (Intellectual Property) cores and their reuse are important means to ensure the ef...[Details]
A few days ago, I bought an 8LED flashlight in the market (the flashlight uses No. 5 batteries). Because I had other things to do, I didn't pay attention when purchasing it. When I got home and use...[Details]
Zarlink Semiconductor has developed an ultra-low-power RF transceiver chip for pacemakers, neurostimulators, drug pumps, and other such implantable medical devices. It has high data rates, low power c...[Details]
Recruitment
京公网安备 11010802033920号
EEWORLD
