HD4C-4-7-50-100-100: DescriptionCable Assembly; CategoryThe connector Connector bracket; File Size2MB，5 Pages; ManufacturerAirBorn

Download Datasheet Parametric View All

HD4C-4-7-50-100-100 Overview

Cable Assembly

HD4C-4-7-50-100-100 Parametric

Parameter Name	Attribute value
Maker	AirBorn
Reach Compliance Code	compliant
Connector bracket type	CABLE ASSEMBLY
Base Number Matches	1

Preview

Download Datasheet

View All

CALL 512-863-5585

x6464

CONTACT CUSTOMER SERVICE

HD4

expands on our verSI line adding high contact

density in an open-pin field product. The requirements for

high-speed, high-density, signal-integrity applications are

assured while still delivering the reliability customers have

come to expect from AirBorn.

www.airborn.com

HD4-CVR-B

(512 ) 863-5585

CALL 512-863-5585

x6464

DIMENSIONS

CONTACT CUSTOMER SERVICE

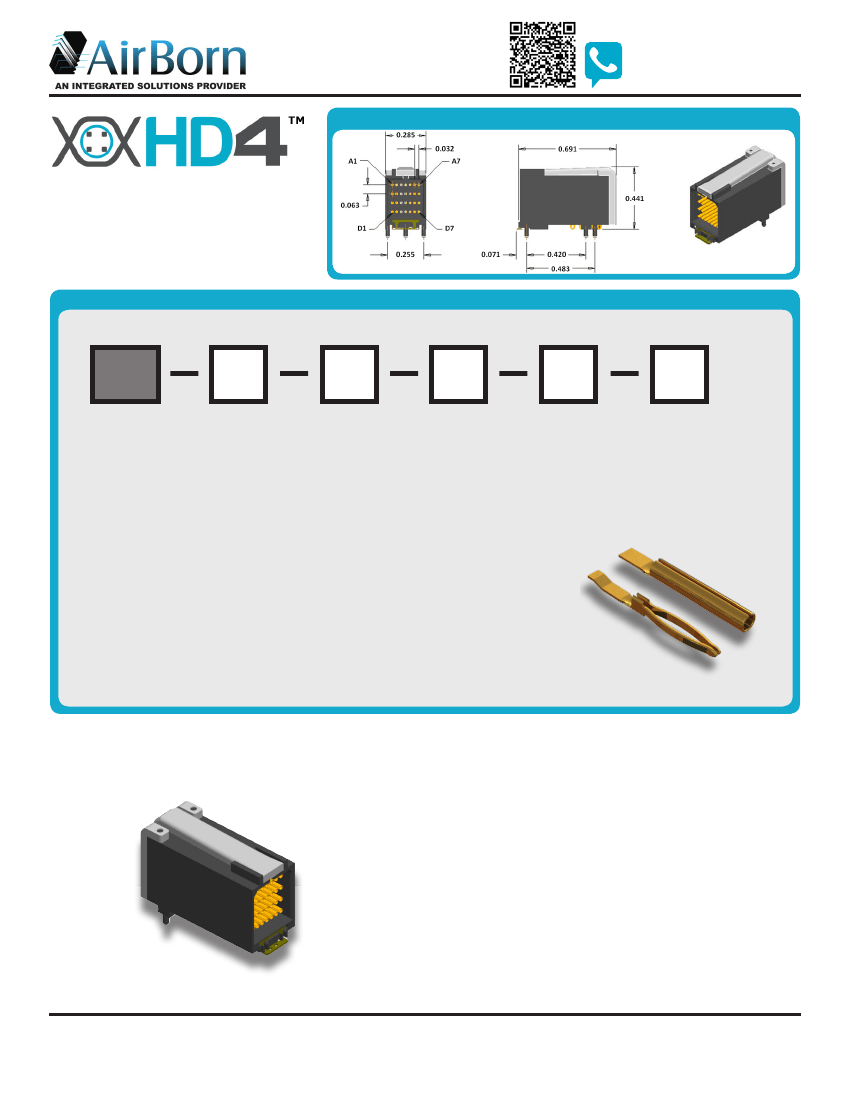

HD4 – Right Angle SI Connector

HD4

high-density, signal-integrity connectors

are used in right angle, PCB-mount applications

where a female interface is required. HD4

connectors allow for six 4x interfaces in the

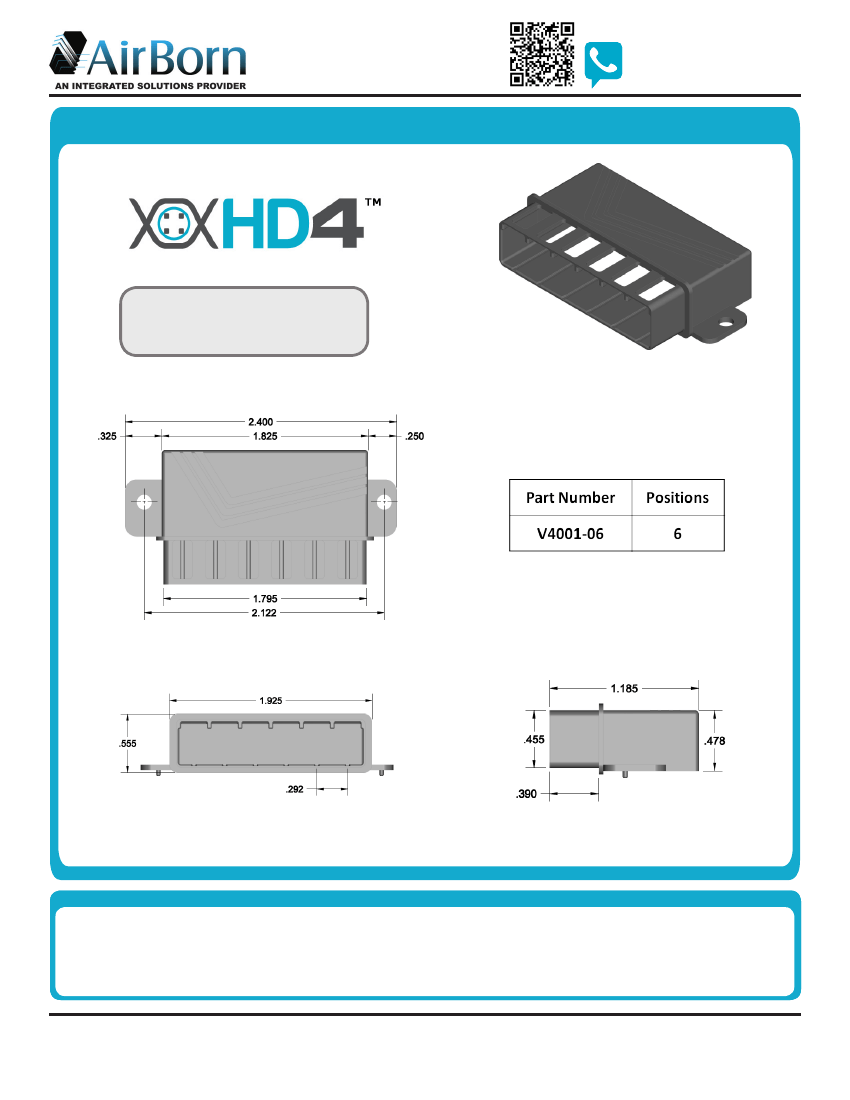

low-profile PCIe add-on card when used with part

number V4001-06.

ORDER FORM

CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT

Number Format: HD4-04-07-50-10-LP

Sample Part

PRIOR TO BEGINNING ANY DESIGN WORK.

PLEASE

ENTER

CODE

ENTER

CODE

ENTER

CODE

ENTER

CODE

ENTER

CODE

HD4

SERIES

Right Angle

SI Connector

(Female)

ROWS

04 – 4 Rows

COLUMNS

07 – 7 Columns

CONTACT PLATING

30 – 30 µ” Au

50 – 50 µ” Au

TERMINATION

00 – Press-Fit

01 – Paste-in-Hole

10 – Surface Mount

OPTIONS

LP – Light Pipe

00 – Without Light Pipe

PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.

FEATURES

HD4

connectors feature low mating force/high-reliability contact system

with four points of contact½

MATERIALS and FINISHES

Socket Contact: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½BeCu per UNS C17460

Contact Finish: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Localized

gold finish per MIL-G-45204 over nickel per

ASTM-B689 Type I

Molded Insulators:

½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½

Glass-filled liquid crystal polymer (LCP) per ASTM-D5138

NOTE: AirBorn can manufacture other configurations to your exact specifications.

PERFORMANCE

Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 1 amperes maximum

Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ -55° C to 125° C

Contact Wipe: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 1½5 mm (½060”)

Contact Normal Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 35-40 grams

Max Recommended Voltage: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 150 V, RMS, 60 Hz

Insulation Resistance: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 5,000 megaohms minimum @ 150 VDC

Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 1000 connector mating cycles

Sinusoidal Vibration: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 15 g (EIA-364-28, condition IV)

Random Vibration: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½TBD

Shock: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 100 g (EIA-364-27, condition G)

NOTE: Performance values are estimates at this time. Actual values will be determined

when final product testing is complete.

www.airborn.com

(512 ) 863-5585

HD4-PNB-1C

CALL 512-863-5585

x6464

DIMENSIONS

CONTACT CUSTOMER SERVICE

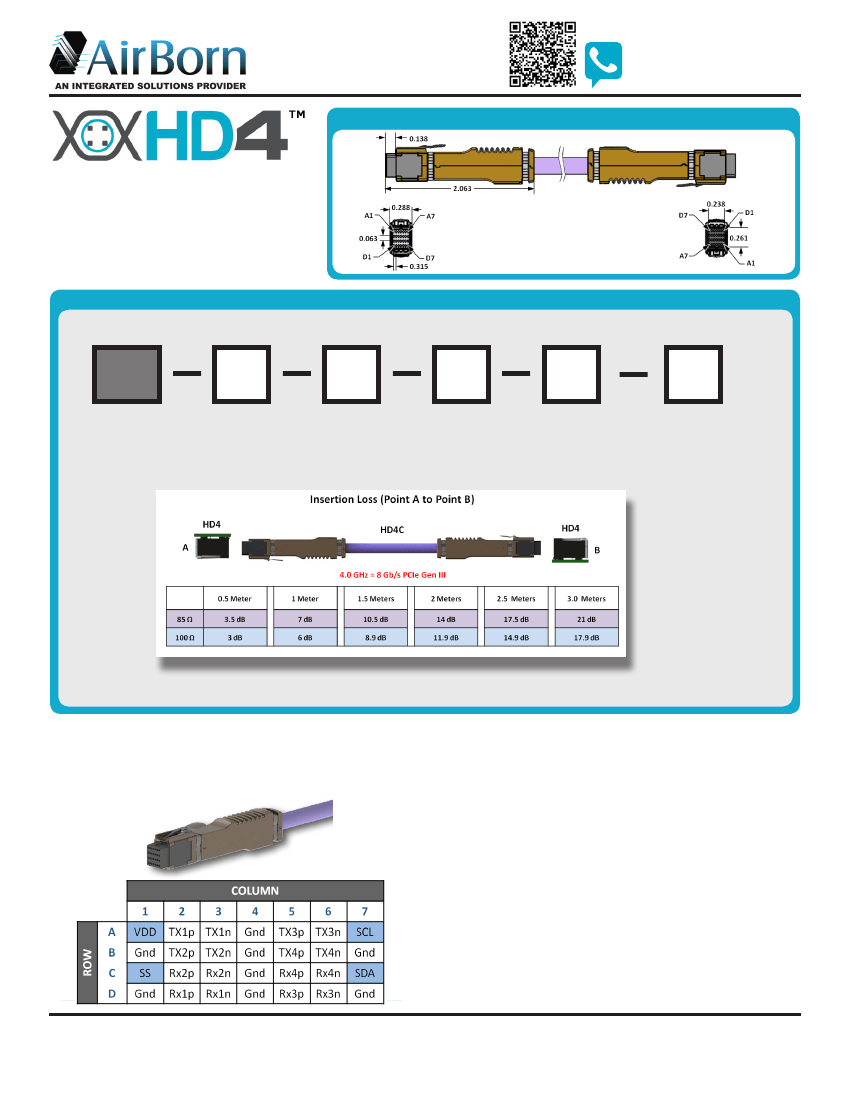

HD4C – Differential Pair Twinax

Copper Cable Assembly

HD4

high-density cable assemblies are

designed for differential pair, twinax applications.

These cable assemblies come in two standard

lengths but custom lengths and configurations

can also be requested.

ORDER FORM

ENTER

CODE

ENTER

CODE

Sample Part Number Format: HD4C-04-07-30-100-080

ENTER

CODE

ENTER

CODE

ENTER

CODE

HD4C

SERIES

Differential Pair,

Twinax Assembly,

Copper

ROWS

04 – 4 Rows

COLUMNS

07 – 7 Columns

CONTACT PLATING

30 – 30 µ” Au

50 – 50 µ” Au

IMPEDANCE VALUE

085 – 85 Ω

100 – 100 Ω

LENGTH*

030 – 0.30 M

040 – 0.40 M

050 – 0.50 M

060 – 0.60 M

070 – 0.70 M

080 – 0.80 M

090 – 0.90 M

100 – 1.00 M

150 – 1.50 M

200 – 2.00 M

300 – 3.00 M

PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.

HD4

connectors feature a low mating force/high-reliability contact sys-

tem with four points of contact. HD4

cables incorporate an integrated

management interface accessed over I

C to query cable details such as

unique device serial number, cable length, and cable nominal impedance.

FEATURES

MATERIALS and FINISHES

Pin Contact:

½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½

BeCu per ASTM-B194
