CALL 512-863-5585
x6464

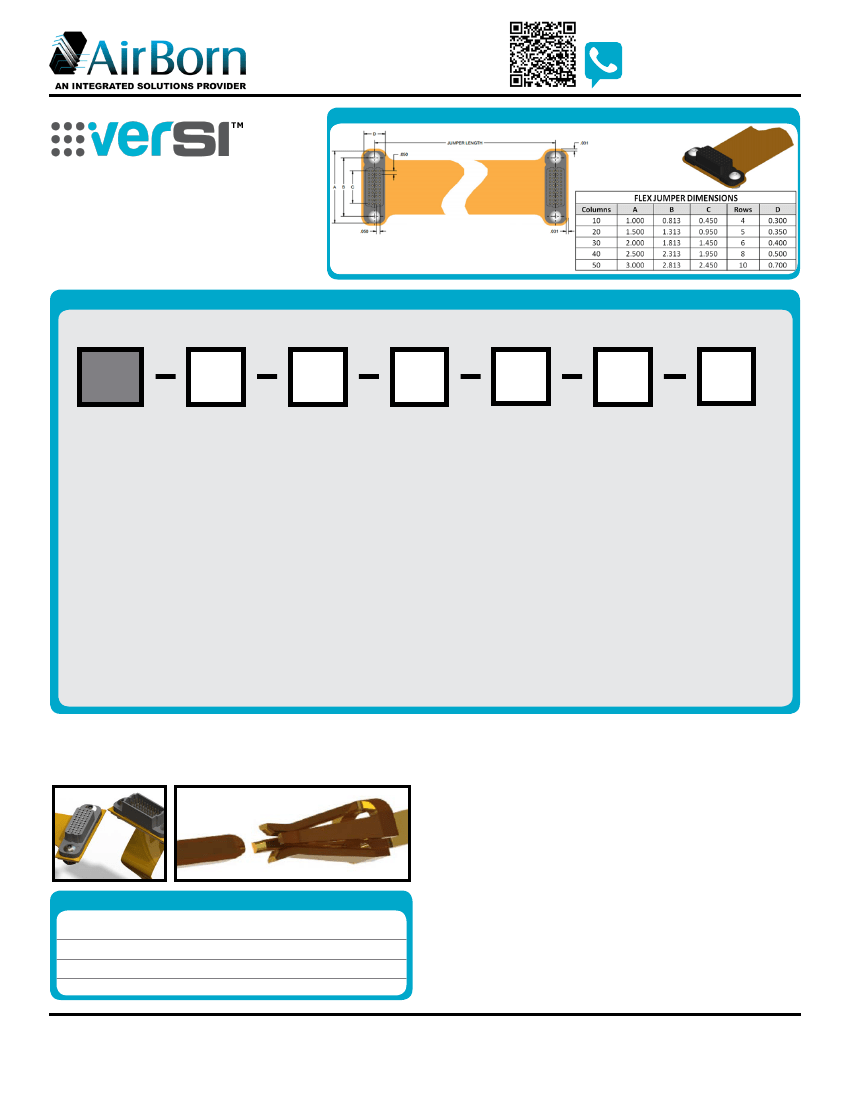

DIMENSIONS
VSX – Flexible Circuit Jumper
Assembly
VSX flexible circuit jumpers come in standard
lengths and wiring configurations, but custom
specifications can be requested.
CONTACT CUSTOMER SERVICE
ORDER FORM
ENTER
CODE
ENTER
CODE
Sample Part Number Format: VSX-04-10-50-01G-03A-030
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
VSX
SERIES
Flexible Circuit
Jumper
1.27 mm
ROWS
04 – 4 Rows
05 – 5 Rows
06 – 6 Rows
08 – 8 Rows
10 – 10 Rows
COLUMNS
10 – 10 Columns
20 – 20 Columns
30 – 30 Columns
40 – 40 Columns
50 – 50 Columns
CONTACT PLATING
30 – 30 µ” Au
50 – 50 µ” Au
CONNECTOR 1
01A – Male; No Hardware
03A – Female
01G – Male; Guide Pin
Hardware
03G – Female; Guide
Socket Hardware
CONNECTOR 2
01A – Male; No Hardware
03A – Female
01G – Male; Guide Pin
Hardware
03G – Female; Guide
Socket Hardware
LENGTH*
015 – 0.15 M
030 – 0.30 M
045 – 0.45 M
NOTES
* Other cable lengths and configurations available.
PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK½
FEATURES
verSI connectors feature low mating force/high-reliability contact system with four points of
contact. The open-pin field design allows for flexibility in termination schemes. Single-ended,
differential pair, power, and ground are all available in one connector design.
MATERIALS and FINISHES
Socket Contact: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BeCu per ASTM B194
Pin Contacts: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Phos bronze per ASTM B103 or per
BeCu ASTM B768 (press-fit contact)
Contact Finish: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Localized gold finish per ASTM B488
over nickel per ASTM B689 Type I
Molded Insulators: . . . . . . . . . . . . . . . . .Glass-filled liquid crystal polymer (LCP) per ASTM D5138
Hardware: . . . . . . . . . . . . . . . . . . . . . . . . . .Stainless steel per ASTM A582/A582M or ASTM A320;
passivated per ASTM A967, SAE AMS-QQ-P-35
NOTE: AirBorn can manufacture other configurations to your exact specifications.
SI DATA – Simulated (Connectors Only)
1
2
3
4
Diff. Insertion Loss
Diff. Return Loss
Diff. Impedance
Diff. Skew
22 GHz @ -2 db
7.5 GHz @ -20 db
100 ohm ±10%
< 2 psec
17.5 GHz @ -10 db
PERFORMANCE
Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 2 amperes maximum
Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ -55° C to 125° C
Min½ Contact Wipe: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 1½27 mm (0½050”)
Contact Normal Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½35–40 grams
Max Recommended Voltage: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 200 V, RMS, 60 Hz
Insulation Resistance: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 5,000 megaohms minimum @ 500 VDC
Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 2500 connector mating cycles
Sinusoidal Vibration: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 20 g (EIA-364-28, condition IV)
Shock: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 50 g (EIA-364-27, condition E)
www.airborn.com
(512 ) 863-5585
VSX-PNB-1C
