HR5020CW3S

Description
Fixed Attenuator, 0MHz Min, 12400MHz Max,
CategoryWireless rf/communication    Radio frequency and microwave
File Size116KB,2 Pages
ManufacturerSmiths Group
Download Datasheet Parametric View All

HR5020CW3S Overview

Fixed Attenuator, 0MHz Min, 12400MHz Max,

HR5020CW3S Parametric

Parameter NameAttribute value
MakerSmiths Group
Reach Compliance Codeunknown
Other featuresI/P POWER-MAX(PEAK)=1W
Nominal attenuation2 dB
Characteristic impedance50 Ω
structureCOMPONENT
Maximum input power (CW)20 dBm
Maximum operating frequency12400 MHz
Minimum operating frequency
Maximum operating temperature150 °C
Minimum operating temperature-55 °C
RF/Microwave Device TypesFIXED ATTENUATOR
Maximum voltage standing wave ratio1.5
Base Number Matches1
TITLE:
PART IDENTIFIER:
SPECIFICATION CONTROL DRAWING
DESCRIPTION:
CHIP ATTENUATOR WITH HIGH RELIABILITY TESTING.
NOTE:
SINGLE LOT AND DATE CODE AVAILABLE UPON REQUEST.
ASSEMBLY DWG:
N/A
1.0
SPECIFICATIONS:
1.1
ELECTRICAL:
1.1.1
IMPEDANCE: 50 OHMS NOMINAL.
1.1.2
FREQUENCY RANGE: DC-12.4 GHZ.
1.1.3
ATTENUATION VALUES AVAILABLE: 0-20DB IN 0.5DB INCREMENTS.
1.1.4
ATTENUATION ACCURACY: SEE TABLE.
1.1.5
ATTENUATION STABILITY: 0.0001 DB/DB/C°
ATTENUATION ACCURACY
DC - 4 GHZ
4 - 8 GHZ
-0,+.3
-0,+.5
±0.3
±0.5
±0.4
±0.5
±0.5
±0.5
±0.75
+0.5,-3.0
±1.0
+0.5,-4.0
DB
0
.5 – 3.5
4 – 6.5
7 – 10.5
11 – 15.5
16 – 20
1.1.6
8 - 12.4 GHZ
-0,+.5
±0.5
±0.5
±0.75
+0.5,-3.5
+1.0,-6.0
1.2
1.3
VSWR: DC - 4 GHZ - 1.25 MAX
8 - 12.4 GHZ - 1.50 MAX
4 - 8 GHZ - 1.35 MAX
1.1.6
INPUT POWER: 100 MILLIWATTS CW.
1.1.7.1 FULL RATED POWER TO 125°C, DERATED LINEARLY TO 0 WATTS AT 150°C.
1.1.7.2 PEAK POWER, 1 WATTS FOR 10US PULSE WIDTH @ 1% DUTY CYCLE.
MECHANICAL:
1.2.1

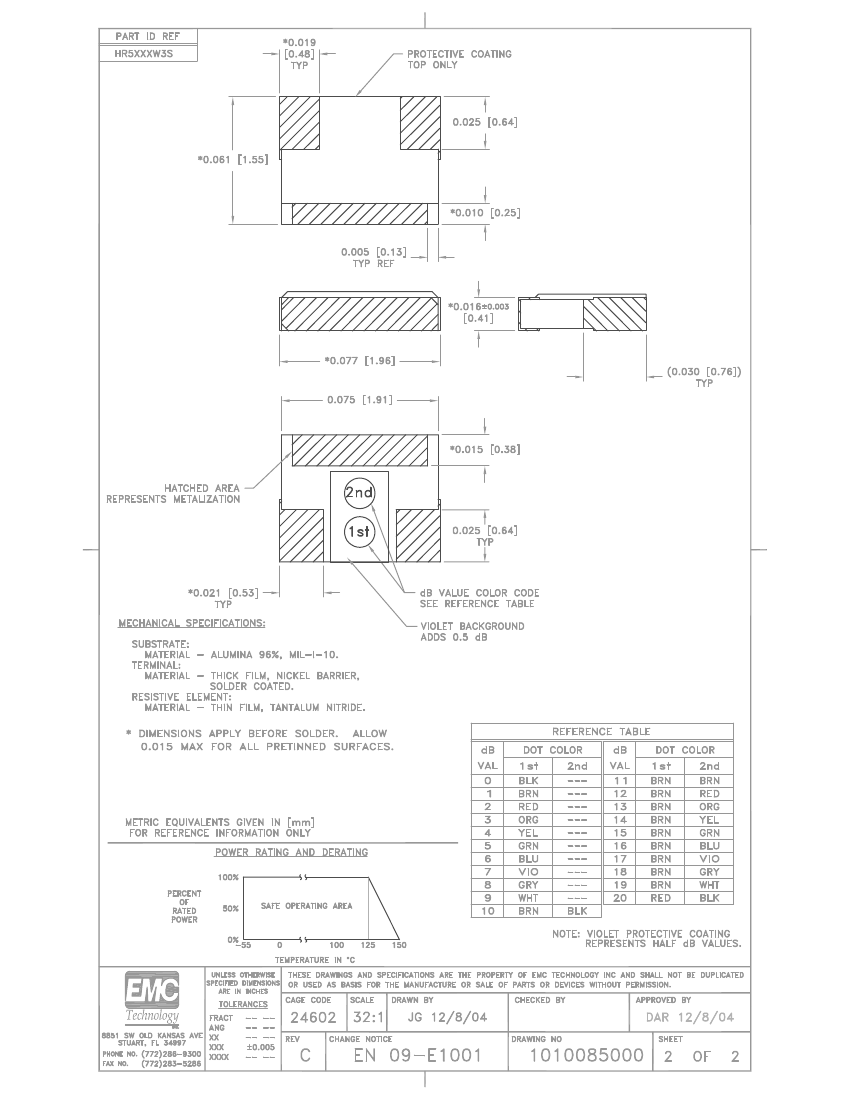

OUTLINE DWG: SEE SHEET 2.
1.2.2
WORKMANSHIP: PER MIL-PRF-55342.
ENVIRONMENTAL:
1.3.1
ALTITUDE:
1.3.1.1 NON-OPERATING: SEA LEVEL TO 50,000 FEET.
1.3.1.2 OPERATING: SEA LEVEL TO 50,000 FEET.
1.3.2
TEMPERATURE RANGE:
1.3.2.1 NON-OPERATING: -55° C TO +150° C.
1.3.2.2 OPERATING: -55° TO +150°
C
C.
1.3.3
VIBRATION: PER MIL-STD-202, METHOD 204, COND. D.
1.3.4
SHOCK: PER MIL-STD-202, METHOD 213, COND. I.
1.3.5
MOISTURE RESISTANCE: PER MIL-STD-202, METHOD 106 EXCEPT SUBCYCLE STEPS 7A AND
7B AND POLARIZATION AND LOAD ARE NOT APPLICABLE.
MARKED WITH COLOR DOTS. BACKGROUND COLOR VIOLET FOR HALF DB VALUES.
LEGIBILITY AND PERMANENCY PER MIL-STD-130.
2.0
UNIT MARKING:
3.0
QUALITY ASSURANCE:
3.1
VERIFY 100% VISUAL PRE-CAP INSPECTION PERFORMED PER TP-8965.
3.2
PERFORM GROUP A, B AND/OR C TESTING AS INDICATED BY THE PART NUMBER PER TP-8965.
3.3
TEST DATA REQUIREMENTS:
3.3.1
TEST DATA REQUIRED FOR CUSTOMER - SEE PARAGRAPH 5.0 OF TP-8965.
3.3.2
DATA RETENTION - 24 MONTHS.
3.3.3
TEST SAMPLES REQUIRED FOR CUSTOMER - SEE PARAGRAPH 5.0 OF TP-8965.
PACKAGING:
STANDARD PACK PER 755W002. (SERIALIZED WAFFLE PACK)
4.0
EMC TECHNOLOGY
8851 SW OLD KANSAS AVE.
STUART, FL 34997
CAGE CODE # 24602
CHANGE NOTICE
EN 09-E1001
DWG #
REV LVL
SHEET
1010085000
C
1
OF
2
