SEAM-50-07.0-SM-08-1

Description
Board Stacking Connector, 400 Contact(s), 8 Row(s), Male, Straight, Surface Mount Terminal,
CategoryThe connector    The connector
File Size2MB,7 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

SEAM-50-07.0-SM-08-1 Overview

Board Stacking Connector, 400 Contact(s), 8 Row(s), Male, Straight, Surface Mount Terminal,

SEAM-50-07.0-SM-08-1 Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?incompatible
MakerSAMTEC
Reach Compliance Codecompliant
body width0.478 inch
subject depth0.417 inch
body length2.696 inch
Connector typeBOARD STACKING CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedMatte Tin (Sn)
Contact point genderMALE
Contact materialCOPPER ALLOY
contact modeRECTANGULAR
Contact styleCENTRONIC
DIN complianceNO
Filter functionNO
IEC complianceNO
Insulator colorBLACK
JESD-609 codee3
MIL complianceNO
Plug contact pitch0.05 inch
Mixed contactsNO
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number8
Number of rows loaded8
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
PCB contact row spacing1.27 mm
Rated current (signal)2.7 A
reliabilityCOMMERCIAL
Terminal pitch1.27 mm
Termination typeSURFACE MOUNT
Total number of contacts400
Base Number Matches1
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PUSHOUT FORCE: 0.75 LBS.
3. PARTS TO BE PACKAGED IN TRAYS (UNLESS -TR OPTION IS SELECTED).
4. 5 ROW SOLDER TAILS ARE NOT SYMMETRICAL WITH BODY WIDTH
(.378[9.60]); SEE FIG. 7, SHEET 4.
5. C15 TO BE INSPECTED OPTICALLY WHILE FOCUSED ON THIS SURFACE.
6. DIMENSION TO BE MEASURED IN ALL FOUR CORNERS.

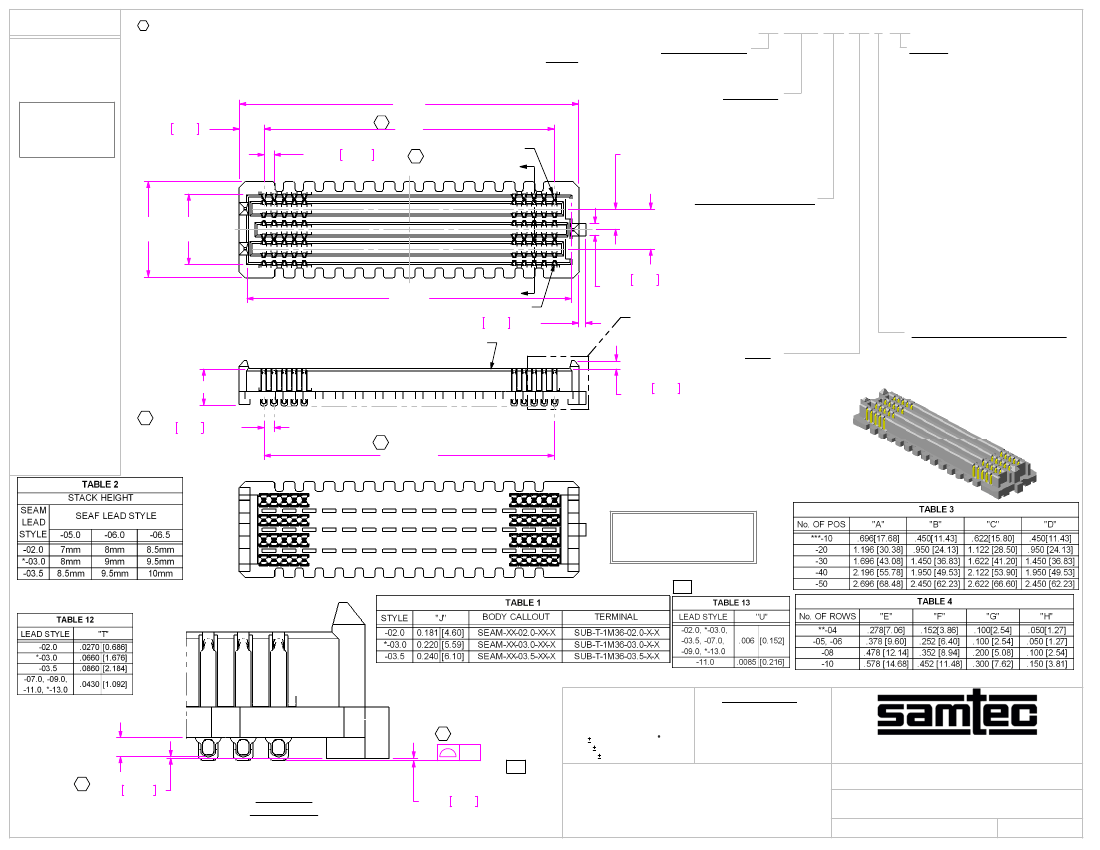

SEAM-XX-XX.X-XX-XX-X-XX
FIG. 1
***-10, -20, -30, -40, -50
No OF POSITIONS
DO NOT
SCALE FROM
THIS PRINT
.123 3.12
REF
C1
"A"
REF
"B"
C2
C
L
(PER ROW)
-08: 8 ROW
(SEAM-30-02.0-XX-08-1 SHOWN)
(SOME CENTER FEATURES NOT SHOWN FOR CLARITY)
LEAD STYLE
.0500 1.270 (TYP)
PIN 01
"A"
"H"
REF (TYP)
-02.0 (SEE TABLE 1&2)
*
-03.0(SEE TABLE 1&2)
-03.5(SEE TABLE 1&2)
-07.0 (SEE TABLE 9 &10)
-09.0 (SEE TABLE 9 &10)
-11.0 (SEE TABLE 9 &10)
*
-13.0 (SEE TABLE 9 &10)
"E"
(REF)
'F"
(REF)
C
L
"G"
REF
-SM: SELECTIVE GOLD IN CONTACT
AREA, MATTE TIN ON TAIL
-(LEAD STYLE -02.0 THRU-03.5:
USE SUB-T-1M36-XX.X-S-X)
-(LEAD STYLE -07.0 THRU-13.0:
USE SUB-T-1M38-XX.X-S-X)
-S: SELECTIVE GOLD IN CONTACT
AREA, MATTE TIN ON TAIL
-(LEAD STYLE -02.0 THRU-03.5:
USE SUB-T-1M36-XX.X-S-X)
-(LEAD STYLE -07.0 THRU-13.0:
USE SUB-T-1M38-XX.X-S-X)
PLATING SPECIFICATION
"C"
(REF)
SEAM-XX-XX.X-8
"A"
PIN 08
.060 1.52
REF

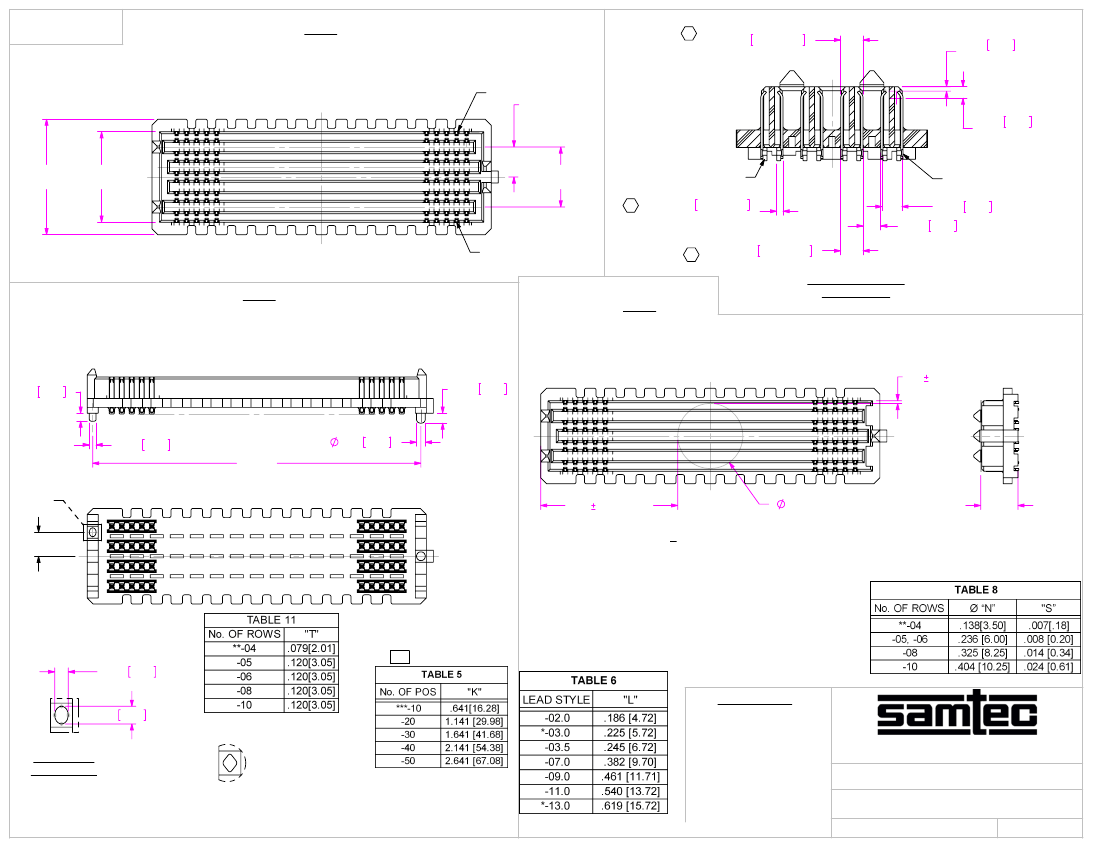

-A: ALIGNMENT PIN
(SEE FIG. 3, SHT 2)
-K: KAPTON PAD
(HAND PLACE: USE K-850-650)
(SEE FIG. 4, SHT 2)
DOT APPLICATOR-KAPTON TAPE.
-05/-06 ROW USE K-DOT-.236-.343-.005
-08 ROW USE K-DOT-.325-.450-.005
-10 ROW USE K-DOT-.404-.500-.005
-TR: TAPE & REEL

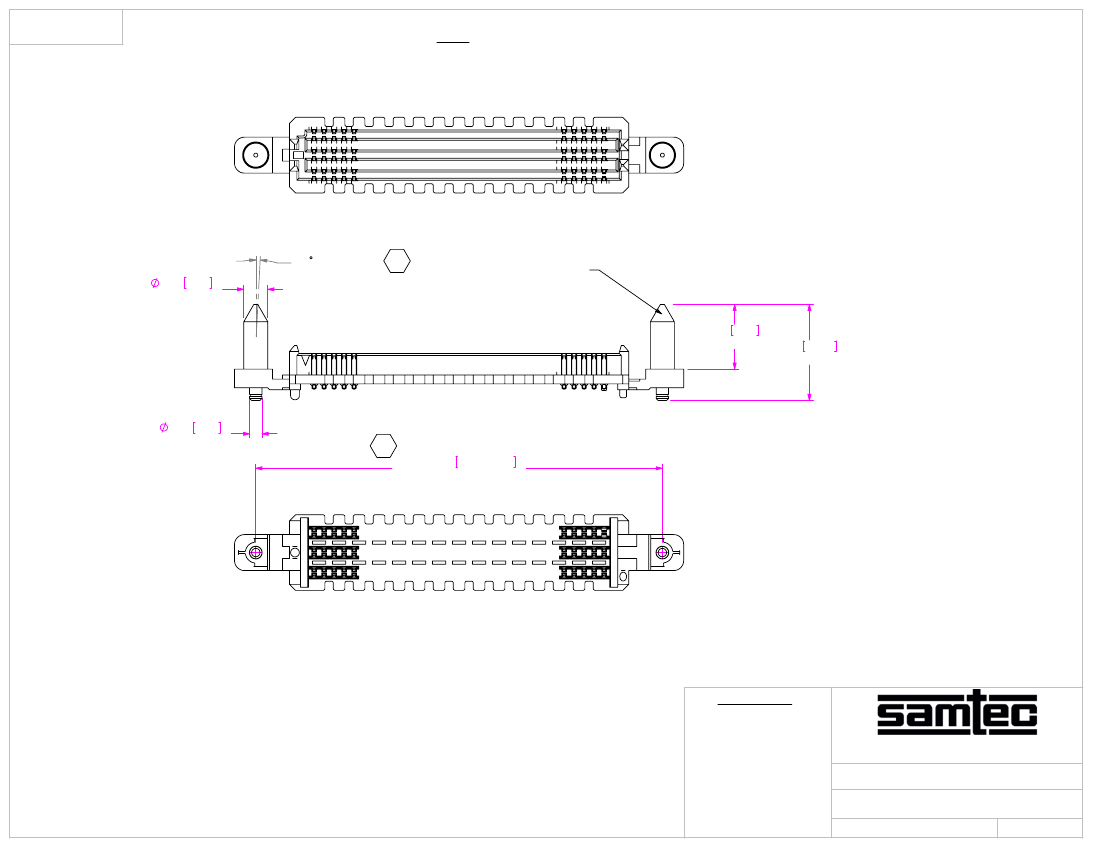

**-GP: GUIDE POST
(SEE FIG. 8, SHT 5)
(ONLY AVAILIBLE WITH
6 ROW 30 POS)
**-04: DIFF PAIR, (SEE FIG. 9, SHT 6)
(ONLY AVAILABLE IN
10 ROW, 30 POSITION)
**-08: DIFF PAIR, (SEE FIG. 10, SHT 6)
(ONLY AVAILABLE IN
10 ROW, 30 POSITION)
**-12: DIFF PAIR, (SEE FIG. 11, SHT 6)
(ONLY AVAILABLE IN
10 ROW, 30 POSITION)
**-16: DIFF PAIR, (SEE FIG. 12, SHT 6)
(ONLY AVAILABLE IN
10 ROW, 30 POSITION)
OPTION
.035 0.89 REF
'B'
"J" REF
C3
.040 1.02
REF
C
L
C
L
.050 1.27 (TYP)
C4
"D" (TYP)
**-04: 4 ROWS(SEE FIG 13, SHT 7)
(NOT AVAILABLE IN LEAD STYLES -03.0 OR -13.0)

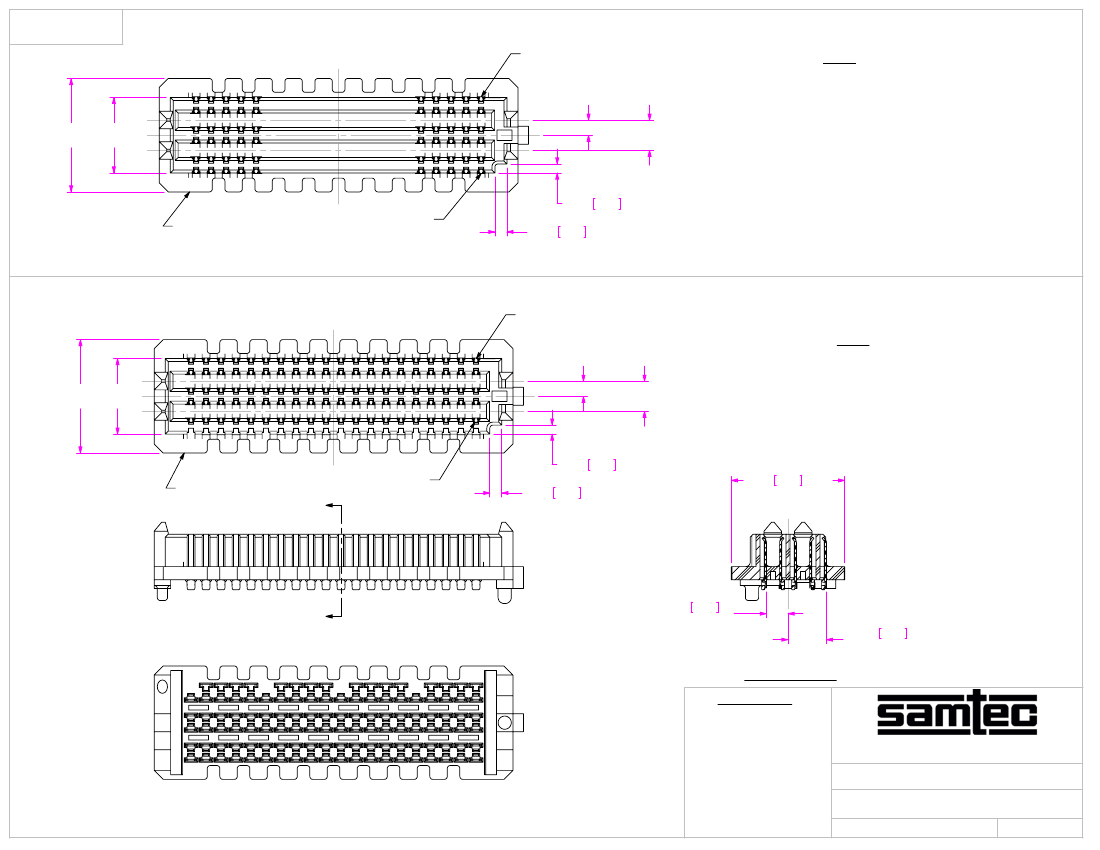

-05: 5 ROWS (SEE FIG. 7, SHT 4)
(-02.0 LEAD STYLE ONLY)
-06: 6 ROWS (SEE FIG. 6, SHT 4)
(-02.0 LEAD STYLE ONLY)
(-20 & -30 POS ONLY)
-08: 8 ROWS (SEE FIG. 1)
-10: 10 ROWS
(SEE FIG. 2, SHT 2)
ROW
-1: 63% TIN / 37% LEAD
CHARGE TAIL
(USE SUB-T-1M3X-XX.X-X-1)
-2: 95.5% TIN / 3.8% SILVER /
.7% COPPER CHARGE TAIL
(USE SUB-T-1M3X-XX.X-X-2)
SOLDER COMPOSITION & STYLE
C
L
*
= NOT TOOLED
**
= NOT RELEASED FOR PRODUCTION
***
= 10 POSITION ONLY AVAILABLE IN 4 ROW
PATENT NUMBER
7172438
* = NOT TOOLED
** = NOT RELEASED FOR PRODUCTION

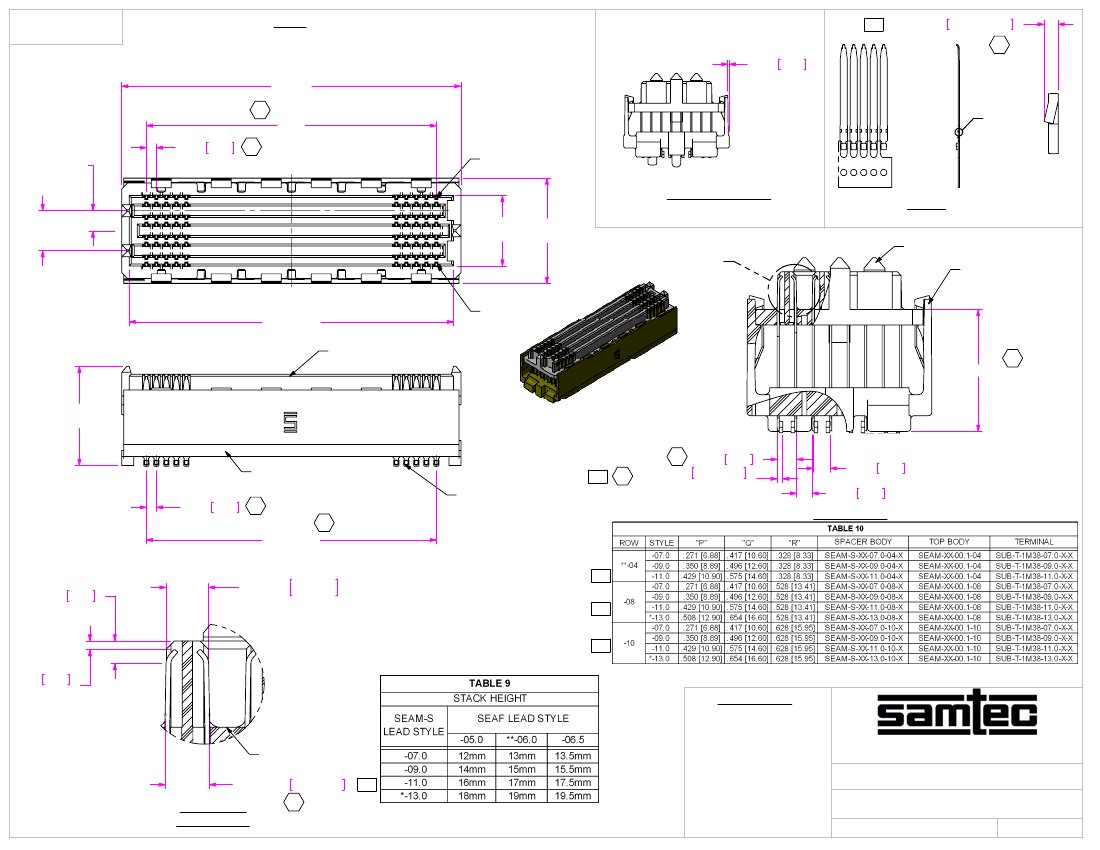

(SEE SHEET 3 FOR LEAD STYLES -07.0 THRU -13.0)
Q
* = NOT TOOLED
(SEE SHEET 3 FOR LEAD STYLES -07.0 THRU -13.0)
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
C6
DECIMALS
**
= NOT RELEASED FOR PRODUCTION
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
"T" REF
C5
"U"
Q
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail: info@SAMTEC.com
code: 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
.0020 0.051
(SEE NOTE 6)
DETAIL 'B'
SCALE 7 : 1
.004 0.10 REF
INSULATOR: L.C.P., COLOR: BLACK
TERMINAL: COPPER ALLOY
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
.050 PITCH TERMINAL ARRAY ASSEMBLY
F:\DWG\MISC\MKTG\SEAM-XX-XX.X-XX-XX-X-XX-MKT.SLDDRW
BY:
BRATCHER 06/02/2004
SEAM-XX-XX.X-XX-XX-X-XX
SHEET
1
OF
7
