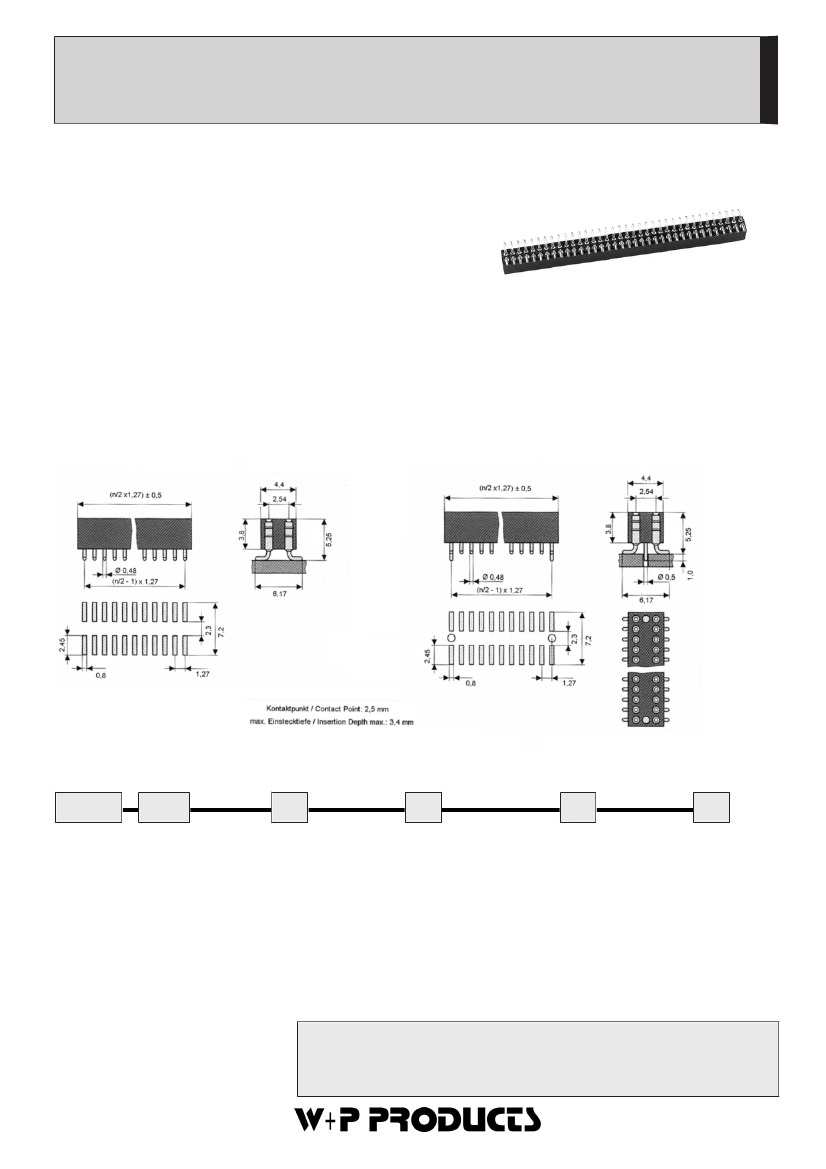

SMT Buchsenleisten RM 1,27 x 2,54mm - Präzisionskontakt
SMT Female Header Strips - Pitch 1,27x2,54mm - 2-Row - Screw Machined Contacts
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Hülse: Messing gedreht
Feder: 3-Lamellen-Clip, Beryllium-Kupfer
Contact Material
Sleeve: screw machined brass
Clip: 3 Finger-Clip, Beryllium-Copper
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 10mΩ
Contact Resistance
< 10mΩ
10
Isolationswiderstand
> 10
Ω
10
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
RMS
Test Voltage
1000V
RMS
Nennstrom
1A
Current Rating
1A
Temperaturbereich
-55°C ... +125°C
Temperature Range
-55°C ... +125°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Passende Stiftleisten Serie:
Mates with pin headers series:
7061
oder 0,40 ... 0,48mm Rundstifte /
round
pins
Series
Contacts
*
Sleeve Plating
Clip Plating
*
Locating Peg
*
Packing
*
1552 010
004-100
Zweireihig
Double row
50
50
Hülse verzinnt
Tin plated sleeve
30
10
Feder 0,25µm Gold
0,25µm gold plated clip
30
Feder 0,75µm Gold
0,75µm gold plated clip
10
00
Ohne Pos.hilfe
W/o locating peg
10
Mit Pos.hilfe
With locating peg
00
00
ST
PPST
PPTR
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
Lieferformen /
Packing Options:
00
= Schüttgut ohne PP-Pad /
Bulk good w/o PP-Pad
ST
= In Stangen ohne PP-Pad /
In tubes w/o PP-Pad
PPST
= In Stangen mit PP-Pad /
In tubes with PP-Pad
PPTR
= Tape & Reel auf Anfrage /
Tape & Reel packing by request
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
Informationen zum Reflow-Lötverfahren
Reflow-Soldering Information
Reflow-Lötverfahren
Reflow-Soldering
Bauteile sollten gemäß folgendem Temperatur-Profil in
Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies
Löten im Reflowverfahren verarbeitet werden (Maximalwerte)
Profil Eigenschaft
Durchschnitts-Ramp-Up Rate (Ts
max
to Tp)
Vorheizen
- Temperatur Min (Ts
min
)
- Temperatur Max (Ts
max
)
- Zeit (ts
min
auf ts
max
)
Verbleiben oberhalb:
- Temperatur (T
L
)
- Zeit (t
L
)
Peak/Klassifizierung Temperatur (Tp)
Zeit innerhalb von 5°C um die Peak-Temperatur (tp)
Ramp-Down Rate
Zeit von 25°C bis zur Peak-Temperatur
Bleifreies Löten
3°C / Sek. Max.
150°C
200°C
60-180 Sekunden
217°C
60-180 Sekunden
260°C +/- 5°C
20-40 Sekunden
6°C / Sekunde max.
8 Minuten max.
Items should be soldered according to IPC/JEDEC J-
STD-020C temperature-profile for leadfree reflow-soldering
(maximum values):
Profile Feature
Average Ramp-Up Rate (Ts
max
to Tp)
Preheat
- Temperature Min (Ts
min
)
- Temperature Max (Ts
max
)
- Time (ts
min
auf ts
max
)
Time maintained above:
- Temperature (T
L
)
- Time (t
L
)
Peak/Classification Temperature (Tp)
Time within 5°C of actual Peak-Temperature (tp)
Ramp-Down Rate
Time 25°C to Peak Temperature
PB-Free assembly
3°C / second max.
150°C
200°C
60-180 seconds
217°C
60-180 seconds
260°C +/- 5°C
20-40 seconds
6°C / second max.
8 minutes max.
Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
2
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
