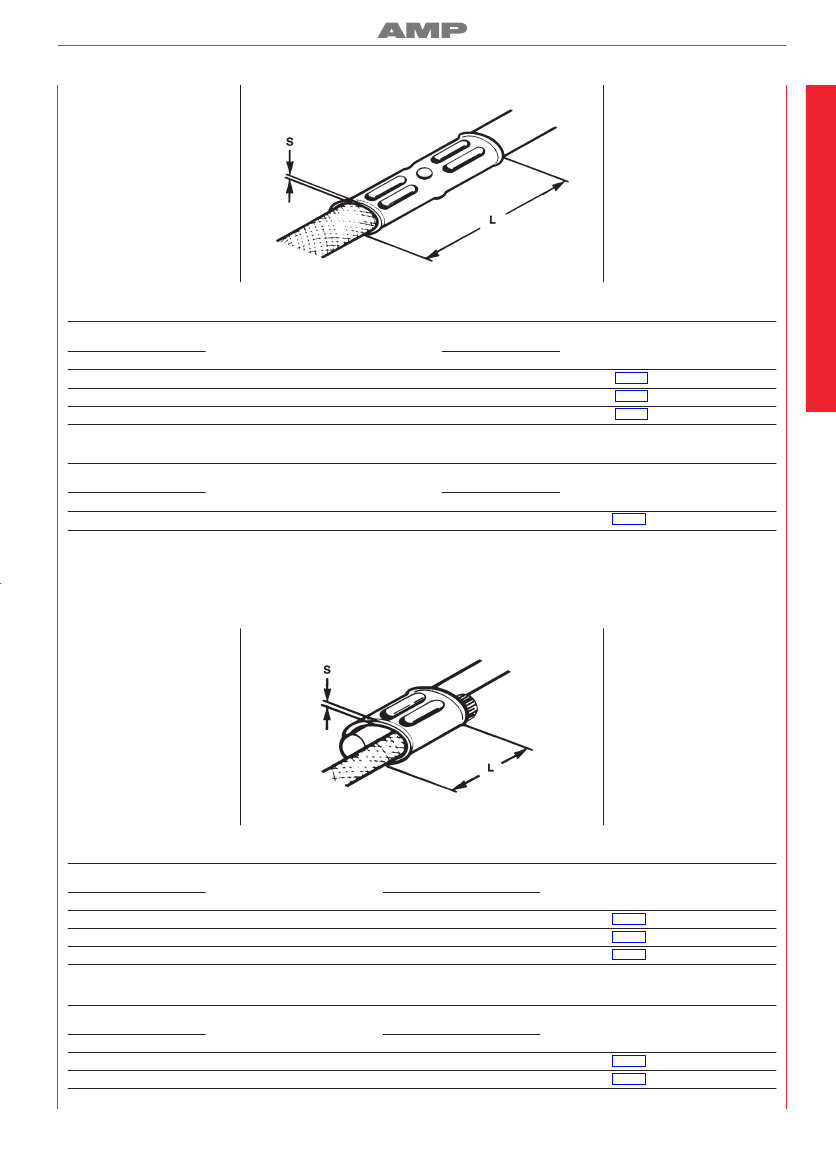

AMP Kabelschuhe und Verbinder
AMP Terminals and Splices
AMP SOLISTRAND
Stoßverbinder
*,
0,25–10,5 mm
2
AMP SOLISTRAND
Butt Splices
*,
0.25–10.5 mm
2
Leiterquerschnittsbereich
Wire Size Range
AWG
AWG 22–16
AWG 16–14
AWG 12–10
(mm
2
)
0,25–1,60
1,00–2,60
2,70–6,60
Nenngröße
Wire Size
(mm
2
)
0,35–0,50–0,75–1,00–1,50
1,00–1,50–2,50
4,00–6,00
DIN-Leiter-
querschnittsbereich
DIN Wire Size Range
(mm
2
)
>0,5–1,0
>1,0–2,5
>2,5–6,0
Abmessungen/Dimensions
(mm)
X
14,3
14,4
14,4
W
0,8
0,8
1,0
Bestell-Nummer
Part Number
31818-0
31819-0
32151-0
Packungseinheit
Packaging Unit
1.000
1.500
1.500
Leiterquerschnittsbereich
Wire Size Range
AWG
AWG 8
(mm
2
)
6,7–10,5
Nenngröße
Wire Size
(mm
2
)
10,0
DIN-Leiter-
querschnittsbereich
DIN Wire Size Range
(mm
2
)
>6,0–10,0
Abmessungen/Dimensions
(mm)
X
21,0
W
1,20
Bestell-Nummer
Part Number
34321-0
Packungseinheit
Packaging Unit
100
*
Stoß- und Parallelverbinder nach DIN 46341, Teil 1
*
Butt- and Parallel Splices according DIN 46341, Part 1
AMP SOLISTRAND
Parallelverbinder
*,
0,25–16,7 mm
2
AMP SOLISTRAND
Parallel Splices*,
0.25–16.7 mm
2
Gesamt-Leiterquerschnittsbereich
Total Wire Size Range
Kodierung/Code
AWG 22–16
AWG 16–14
AWG 12–10
(mm
2
)
0,25–1,60
1,00–2,60
2,70–6,60
Gesamt-DIN-
Leiterquerschnittsbereich
Total DIN Wire Size Range
(mm
2
)
>0,5–1,0
>1,0–2,5
>2,5–6,0
Abmessungen/Dimensions
max. (mm)
L
7,6
7,6
7,6
S
0,8
0,8
1,0
Bestell-Nummer
Part Number
34130-0
34137-0
34138-0
Packungseinheit
Packaging Unit
1.000
1.000
1.500
Gesamt-Leiterquerschnittsbereich
Total Wire Size Range
Kodierung/Code
AWG 8
AWG 6
(mm
2
)
6,7–10,5
10,6–16,7
Gesamt-DIN-
Leiterquerschnittsbereich
Total DIN Wire Size Range
(mm
2
)
> 6,0–10,0
>10,0–16,0
Abmessungen/Dimensions
max. (mm)
L
9,5
11,1
S
1,20
1,45
Bestell-Nummer
Part Number
34318-0
34319-0
Packungseinheit
Packaging Unit
100
100
*
Stoß- und Parallelverbinder nach DIN 46341, Teil 1
*
Butt- and Parallel Splices according DIN 46341, Part 1
11-3
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
Automotive and General Products
