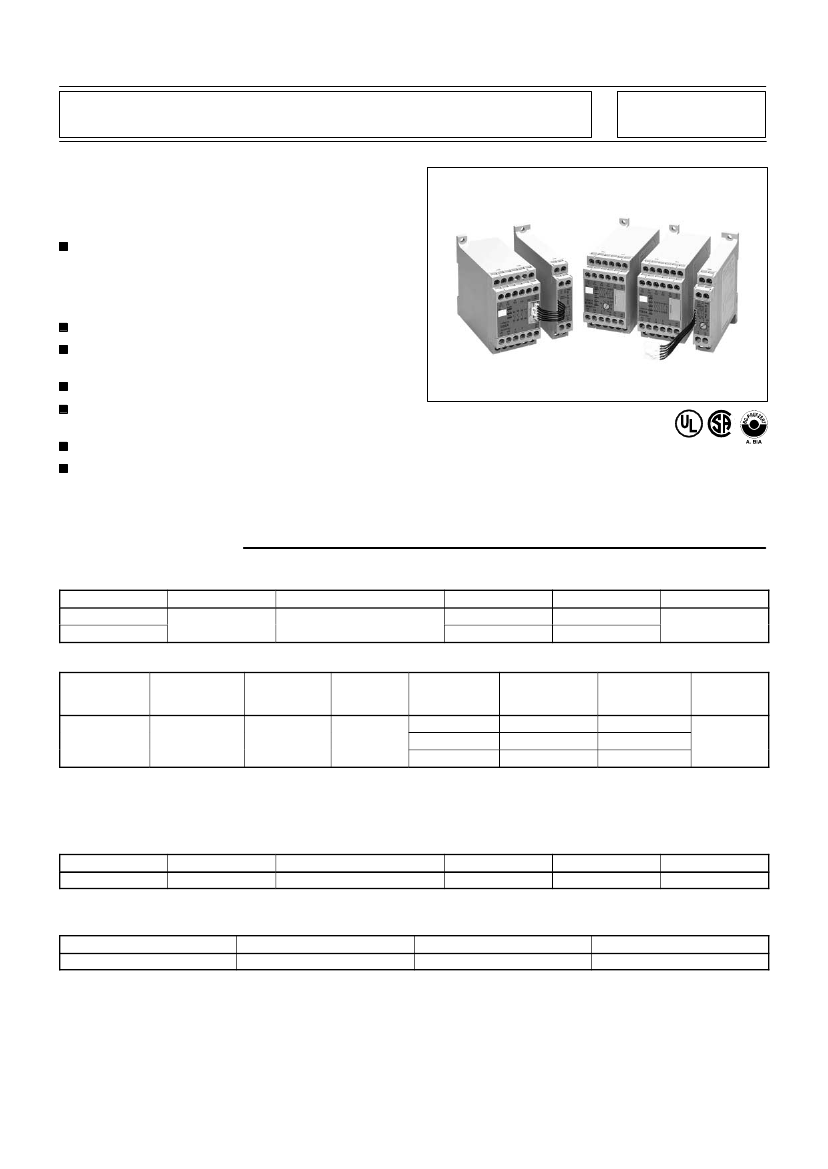

Sicherheitsmodul
Die G9SA–Serie bietet ein abgerundetes
Programm an kompakten
Sicherheitsmodulen
Vier verschiedene Baugruppen mit einer Baubreite
von jeweils 45 mm sind verfügbar:
Ein 3-kanaliges Modell, ein 5-kanaliges Modell,
Modelle mit drei Kanälen und 2 Ausschaltverzöge-
rungs–Kanälen sowie als Zweihand–Steuerung.
Einfache Erweiterungsanschlüsse.
Ausschaltverzögerungs–Modelle verfügen über drei
Zeitbereiche mit 15 Einstellmöglichkeiten.
Entspricht den EN–Richtlinien.
Modelle ohne Ausschaltverzögerung einsetzbar bis
zur Steuerungskategorie 4 nach EN954–1.
Zulassungen: UL, CSA, BG (beantragt).
Für DIN–Schienenmontage und Montageplatte
geeignet.
Hinweis:
Beachten Sie bitte die
Vorsichtsmaßnahmen
auf Seite 11.
G9SA
Bestellhinweise
Sicherheitsmodule
Hauptkontakte
3 Schließer
5 Schließer
Zusatzkontakt
1 Öffner
Anzahl der Eingangskanäle
1 Kanal oder 2 Kanäle möglich
Nennspannung
24 VAC/VDC
24 VAC/VDC
Modell
G9SA-301
G9SA-501
4
Kategorie
Sicherheitsmodule mit Ausschaltverzögerung
Hauptkontakte
Ausschalt–
verzögerungs–
kontakte
2 Schließer
Zusatzkontakt
Anzahl der
Eingangs–
kanäle
1 Kanal oder
2 Kanäle
möglich
Ausschaltver–
zögerungszeit
7,5 s
15 s
30 s
Hinweis:
Nennspannung
Modell
Kategorie
3 Schließer
1 Öffner
24 VAC/VDC
24 VAC/VDC
24 VAC/VDC
G9SA-321-T075
G9SA-321-T15
G9SA-321-T30
3
Die folgenden 15-stufigen Ausschaltverzögerungszeit–Einstellungen sind möglich:
T075: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7 und 7,5 s
T15: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 und 15 s
T30: 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 und 30 s
Zweihand–Steuerungsmodul
Hauptkontakte
3 Schließer
Zusatzkontakt
1 Öffner
Anzahl der Eingangskanäle
2 Kanäle
Nennspannung
24 VAC/VDC
Modell
G9SA-TH301
4
Kategorie
Erweiterungsmodul
Das Erweiterungsmodul ist an ein G9SA-301, G9SA-501, G9SA-321 oder G9SA-TH301 angeschlossen.
Hauptkontakte
3 Schließer
1 Öffner
Hilfskontakt
Modell
G9SA-EX301
4
Kategorie
1
G9SA
Erweiterungsmodul mit Ausschaltverzögerungsausgängen
Das Erweiterungsmodul ist an ein G9SA-301, G9SA-501, G9SA-321 oder G9SA-TH301 angeschlossen.
Hauptkontakt
3 Schließer
Zusatzkontakt
1 Öffner
Ausschaltverzögerungszeit
7,5 s
15 s
30 s
Hinweis:
Modell
G9SA-EX031-T075
G9SA-EX031-T15
G9SA-EX031-T30
3
G9SA
Kategorie
Die folgenden 15-stufigen Ausschaltverzögerungszeit–Einstellungen sind möglich:
T075: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7 und 7,5 s
T15: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 und 15 s
T30: 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 und 30 s
Modellnummer
G9SA-jjjjjj-jjjj
1
2
3
4
5
6
1.
Funktion
Keine: Basismodul
EX:
Erweiterungsmodul
TH:
Zweihand–Steuerungsmodul
Kontaktkonfiguration (Sicherheitsausgang)
0:
Keine
2:
2 Schließer
3:
3 Schließer
5:
5 Schließer
Kontaktkonfiguration (Ausschaltverzögerungsausgang)
0:
Keine
2:
2 Schließer
3:
3 Schließer
4.
Kontaktkonfiguration (Hilfskontakt)
0:
Keine
1:
1 Öffner
Eingangskonfiguration
Keine: 1–Kanal oder 2–Kanal–Eingang möglich
1:
1-Kanal–Eingang
2:
2-Kanal–Eingang
Ausschaltverzögerungszeit (max. Einstellungszeit)
Keine: Keine Ausschaltverzögerung
T075: 7,5 Sekunden
T15: 15 Sekunden
T30: 30 Sekunden
5.
2.
6.
3.
Spezifikationen
Nenndaten
Leistungseingang
Angabe
Versorgungsspannung
Betriebsspannungs–
bereich
Leistungsaufnahme
(siehe Hinweis.)
Hinweis:
G9SA-301/TH301
24 VAC/VDC: 24 VAC, 50/60 Hz oder 24 VDC
85% bis 110% der Nennversorgungsspannung
24 VAC/VDC: max. 1,8 VA/1,7 W
24 VAC/VDC: max. 2,8 VA/2,6 W
24 VAC/VDC: max. 3,5 VA/3,3 W
G9SA-501
G9SA-321-Tj
Wenn ein Erweiterungsmodul angeschlossen ist, wird die Leistungsaufnahme um max. 2 VA/2 W erhöht.
Eingänge
Angabe
Eingangsstrom
(siehe Hinweis.)
Hinweis:
G9SA-301/321-Tj/TH301
max. 40 mA
G9SA-501
max. 60 mA
Wenn ein Erweiterungsmodul angeschlossen ist, wird der Eingangsstrom um max. 30 mA erhöht.
Kontakte
Angabe
Nennlast
Nennstrom
G9SA-301/501/321-Tj/TH301/EX301/EX031-Tj
Ohmsche Last (cos
φ
=1)
250 VAC, 5 A
5A
2
G9SA
Allgemeine Daten
Angabe
Kontaktwiderstand (siehe Hinweis 1)
Ansprechzeit
Abfallzeit (siehe Hinweis 2)
Isolationswiderstand (siehe Hinweis 3)
Prüf–
spannung
Zwischen unterschiedlichen
Ausgängen
Zwischen Eingängen und Ausgängen
Zwischen Leistungseingängen und
–ausgängen
Vibrationsfestigkeit
Stoß–
festigkeit
Lebens–
dauer
Beschädigungsgrenze
Fehlfunktion
Mechanisch
Elektrisch
10 bis 55 Hz, 0,75-mm Doppelamplitude
300 m/s
2
100 m/s
2
min. 5.000.000 Schaltspiele (bei ca. 7.200 Schaltspielen/Std.)
min. 100.000 Schaltspiele (bei ca. 1.800 Schaltspielen/Std.)
5 VDC, 1 mA
Betrieb:
25°C bis 55°C (ohne Vereisung oder Kondensation)
Lagerung: –25°C bis 55°C (ohne Vereisung oder Kondensation)
Betrieb:
35% bis 85%
Lagerung: 35% bis 85%
0,98 NSm
ca. 210 g
ca. 270 g
ca. 130 g
EN954-1, EN60204-1, EN574 (-TH301), UL508, CSA C22.2 No. 14
EMI: EN55011 Gruppe 1 Klasse A
EMS: EN50082-2 Gruppe 1
1. Der Kontaktwiderstand wurde mit 1 A bei 5 VDC mit Hilfe der Spannungsabfallmethode gemessen.
2. Die Abfallzeit ist die Zeit, die ein Hauptkontakt zum Öffnen benötigt, nachdem der Eingang ausgeschalten wurde.
3. Der Isolationswiderstand wurde mit 500 VDC an den gleichen Stellen wie die Prüfspannung gemessen.
G9SA-301/TH301
G9SA-501/321-Tj
G9SA
G9SA-EX301/EX031-Tj
100 mΩ
max. 30 ms (ohne Prellzeit)
max. 10 ms (ohne Prellzeit)
min. 100 MΩ (bei 500 VDC)
2.500 VAC, 50/60 Hz für 1 Minute
Fehlerrate (P-Level) (Bezugswert)
Umgebungstemperatur
Luftfeuchtigkeit
Klemmen–Anzugsdrehmoment
Gewicht
Zulassungen
EMV
Hinweis:
3
G9SA
G9SA

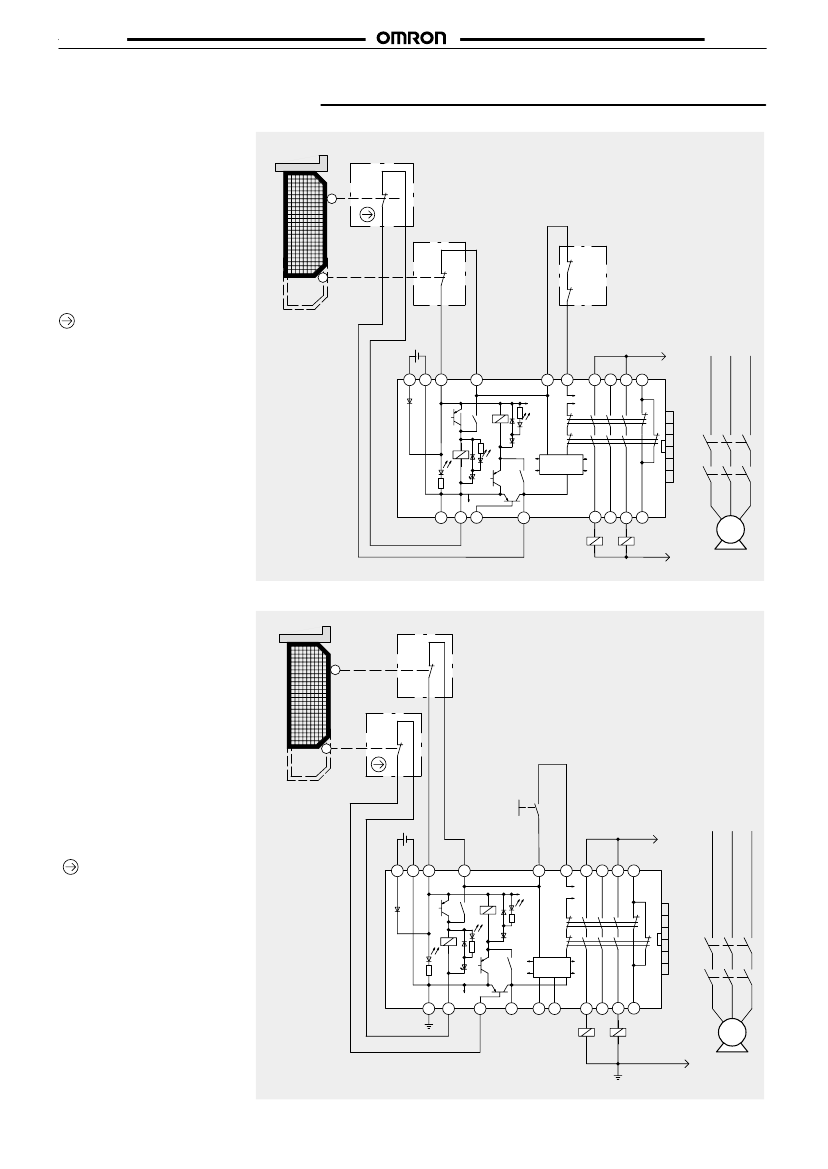

Anwendungsbeispiele
G9SA-301 (24 VAC/VDC)
Schutztürüberwachung
- 2-Kanaleingang
- mit Querschlusserkenung
- automatischer Start
Positionsschalter
Positionsschalter mit
Zwangsöffnung
D4BN oder D4DN
KM1/KM2: Schütz J7K
M:
Drehstrommotor
EN 60947-5-1
EN 1088
S2:
S1:
Geschlossen
S2
11
12
Rückführkreis
S1
23
24
KM1
KM2
(Offen)
A1 A2
T11
T12
1
K1
K2
T31
T32
3
4
K1
K2
13
23 33 41
a
K1
a
b
K2
b
Steuer-
schaltung
2
5
1
2
3
4
5
6
KM1
KM2
PE
6
T21 T23
T22
14 24 34
KM1
KM2
42
M

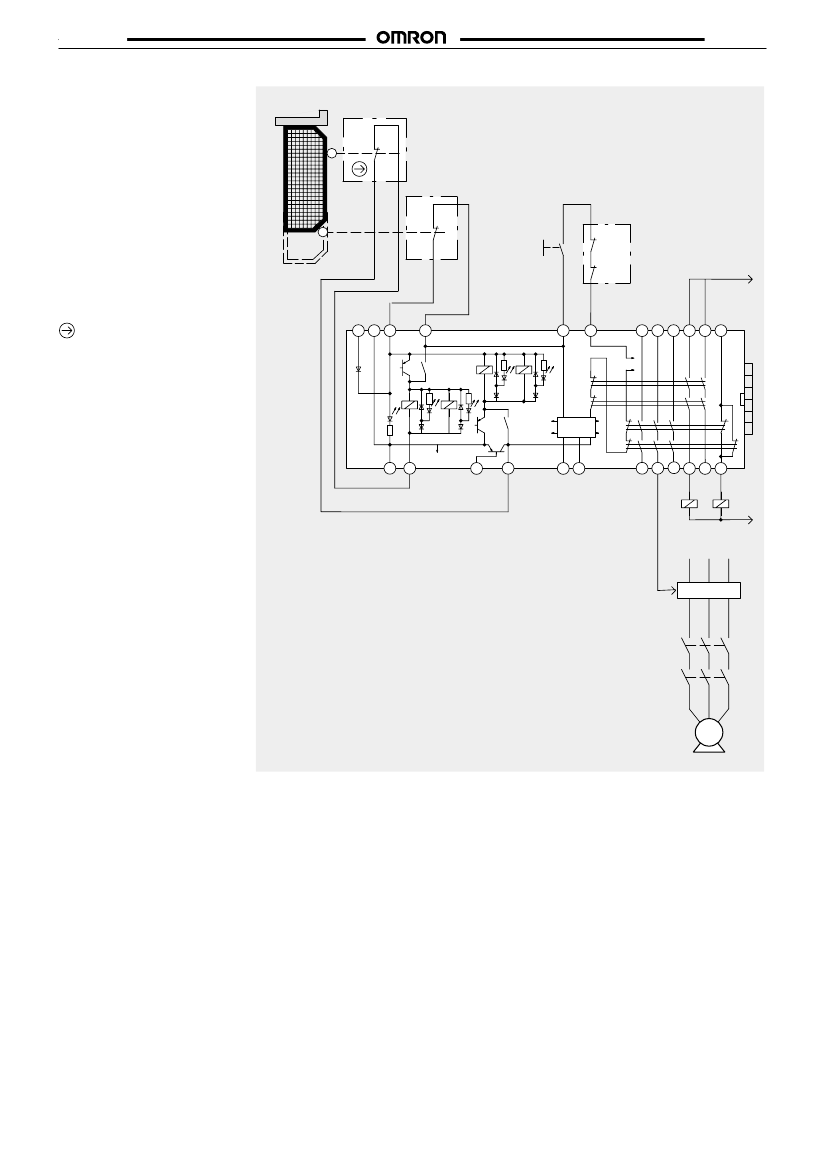

G9SA-301 (24 VDC)
Schutztürüberwachung
mit Positionsschaltern
– 2 Kanaleingang
– mit Querschlusserkennung
– 3 Sicherheitskreise
– 1 Meldekreis
– manueller Start (Freigabe)
S12:
S2:
S3:
KM1/KM2:
M:
Positionsschalter
Positionsschalter
mit Zwangsöffnung
D4BN oder D4DN
Start
Schütz J7K
Drehstrommotor
EN 60947-5-1
EN 1088
Geschlossen
S1
23
24
S2
11
12
Start
S3
(Offen)
A1 A2
T11
T12
1
K1
K2
T31
T32
3
4
K1
13
23 33 41
a
K1
K2
a
b
K2
b
Steuer–
schaltung
2
5
1
2
3
4
5
6
KM1
KM2
6
PE
T21
T23
T22
A
B
14
24 34 42
KM1
KM2
M
4
G9SA
G9SA-321–T (24 VAC/VDC)
Schutztürüberwachung
mit Positionsschaltern
– mit Querschlusserkennung
– 2–Kanaleingang
– manueller Start (Freigabe)
– abfallverzögerte Abschaltung
S1:
S2:
S3:
KM1/KM2:
M:
Positionsschalter
mit Zwangsöffnung
D4BN oder D4DN
Positionsschalter
Start (A22)
Schütz (J7K)
Drehstrommotor
EN 60947-5-1
EN 1088
G9SA
Geschlossen
S2
23
24
S1
11
12
Start
S3
Rückführkreis
KM1
KM2
(Offen)
A1 A2
T11
T12
T31
T32
13
3
4
23 33 43
53
61
K1
K2
K4
a
K3
K1
K3
K4
a
b
K2
b
Steuer–
schaltung
2
5
K1
K2
1
2
3
4
5
6
6
PE
T21
T23
T22
A
B
14
24 34 44 54 62
KM1
KM2
Motorsteuerung
KM1
KM2
M
5
