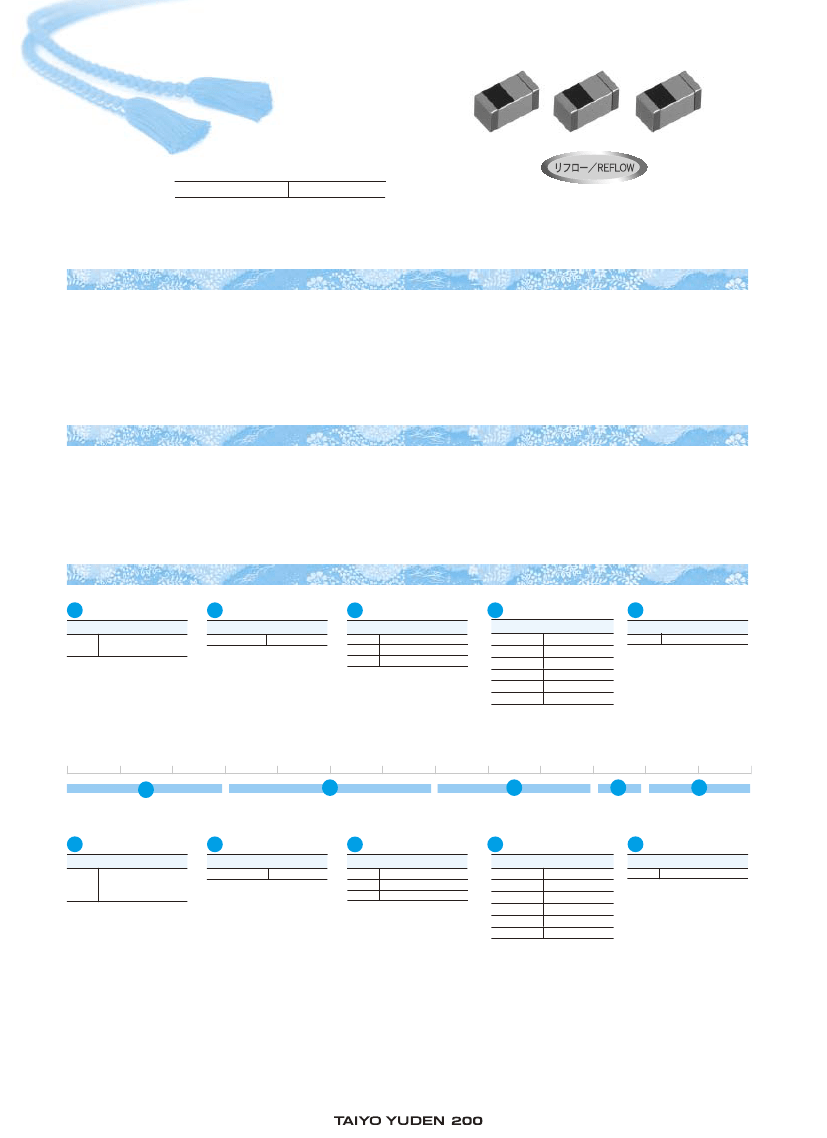

高周波積層チップインダクタ
MULTILAYER CHIP INDUCTOR
FOR HIGH FREQUENCY
HKQ SERIES
OPERATING TEMP.
0603：−55∼125℃
特長 FEATURES
・内部導½として比抵抗値の½いAgを½用し、良½なQ特性と自己共振周
波数特性を実現
・積層シート工法による、高生産性、高品質、高インダクタンス値対応
・モノリシック構造のため、高い信頼性を有する
・Multilayer
inductor made of advanced ceramics with low-resistivity silver
used as internal conductors provides excellent Q and SRF characteristics.
・Designed
to address surface mount inductor needs for applications
above
100MHz.
・Multilayer
block structure ensures outstanding reliability, high productiv-
ity and product quality.
用途 APPLICATIONS
・携帯電話、PHS、無線LAN
・その他の高周波回路、中間周波増幅回路
・高周波帯域でのEMI対策
・Portable
telephones, PHS and W-LAN
・Miscellaneous
high-frequency circuits
・EMI
countermeasure in high-frequency circuits.
½名表記法 ORDERING
CODE
1
½式
HKQ
高周波積層チップインダクタ
High Qバージョン
2
½状寸法
（L×W）
〔mm〕
0603
（0201）
0.6×0.3
3
公称インダクタンス
〔nH〕
例
3N9
10N
3.9
10
※N＝nHとしての小数点
4
インダクタンス許容差
G
H
J
B
C
S
±2％
±3％
±5％
±0.1nH
±0.2nH
±0.3nH
5
包装
−T
リールテーピング
H K Q
1
1
Type
HKQ
Multilayer chip inductors
for high frequency
High Q Version
0
2
6
2
0
3
3
1
4
0 N J
3
_
5
5
T
4
External Dimensions mm〕
〔
0603
（0201）
0.6×0.3
Nominal Inductance nH〕
〔
Example
3N9
10N
3.9
10
*N＝0.0
（nH
type）
Inductance Tolerances
G
H
J
B
C
S
±2％
±3％
±5％
±0.1nH
±0.2nH
±0.3nH
Packaging
ーT
Tape & Reel
202
8

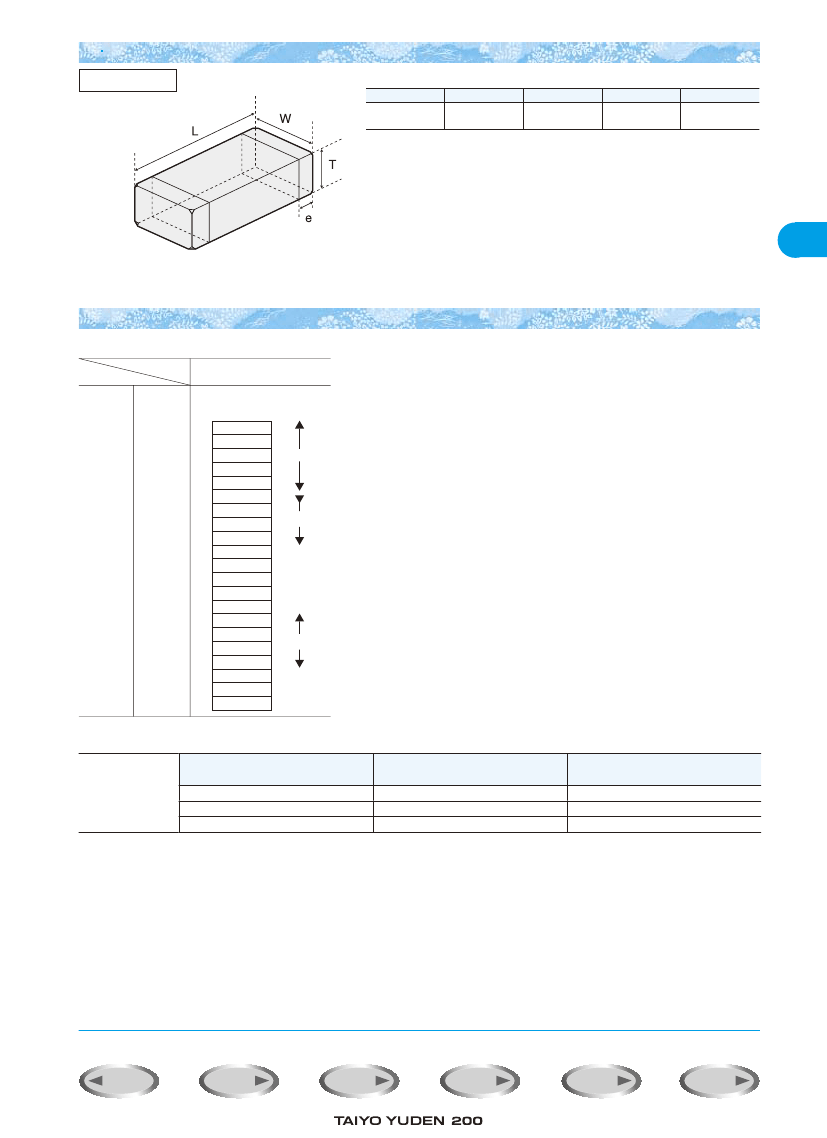

外½寸法 EXTERNAL
DIMENSIONS
HKQ Type
Type
HKQ0603
（0201）
L
0.6±0.03
（0.024±0.001）
W
0.3±0.03
（0.012±0.001）
T
½
0.3±0.03
0.09±0.04
（0.012±0.001） （0.0035±0.0016）
Unit：mm
（inch）
5
FERRITE PRODUCTS
＊½品の仕様につきましてはお問い合せ下さい。
＊Please
Contact Our Sales Department office for Products Details.
概略バリエーション AVAILABLE
INDUCTANCE RANGE
Type
Range
HKQ0603
½用温度範囲 −55∼＋125℃
[nH]
0.6
0.7
0.8
0.9
1.0
1.2
1.5
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
10.0
12.0
15.0
18.0
22.0
Imax
[mA]
0N6□
1N0□
1N0□
1N0□
1N0□
1N2□
1N5□
1N8□
2N2□
2N7□
3N3□
3N9□
4N7□
5N6□
6N8○
8N2○
10N○
12N○
15N○
18N○
22N○
400
inductance [nH]
300
250
250
200
200
170
150
130
110
100
代 表 値
Examples
※
½名の□、○にはインダクタンス許容差記号が入ります。±0.3nH
（□）
、±5％（○）
以下の許容差も対応可½ですので、お問い合わせ下さい。
□, ○mark
indicates the Inductance tolerance code. The product with tolerance less than
±0.3nH
（□） ±5％（○）
also available. Please contact
,
is
your local sales office.
セレクションガイド
Selection Guide
Inductance
1.5nH
10.0nH
100.0nH
Imax[mA]
300
150
ー
Rdcmax[Ω]
0.14
0.93
ー
アイテム一覧
Part Numbers
特性図
Electrical Characteristics
梱包
Packaging
信頼性
Reliability Data
½用上の注意
Precautions
P.12
etc
P.204
P.205
P.238
8
P.240
P.248
203
アイテム一覧 PART
NUMBERS
HKQ0603
½名
Ordering code
HKQ0603 0N6□
HKQ0603 0N7□
HKQ0603 0N8□
HKQ0603 0N9□
HKQ0603 1N0□
HKQ0603 1N1□
HKQ0603 1N2□
HKQ0603 1N3□
HKQ0603 1N4□
HKQ0603 1N5□
HKQ0603 1N6□
HKQ0603 1N7□
HKQ0603 1N8□
HKQ0603 1N9□
HKQ0603 2N0□
HKQ0603 2N2□
HKQ0603 2N4□
HKQ0603 2N7□
HKＱ0603 3N0□
HKＱ0603 3N3□
HKＱ0603 3N6□
HKＱ0603 3N9□
HKＱ0603 4N3□
HKＱ0603 4N7□
HKＱ0603 5N1□
HKQ0603 5N6□
HKQ0603 6N2□
HKQ0603 6N8○
HKQ0603 7N5○
HKQ0603 8N2○
HKQ0603 9N1○
HKQ0603 10N○
HKQ0603 12N○
HKQ0603 15N○
HKQ0603 18N○
HKQ0603 22N○
インダクタンス
Inductance
〔nH〕
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
2.2
2.4
2.7
3
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
10
12
15
18
22
インダクタンス公差
Tolerance
normal
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±0.3nH
±5%
±5%
±5%
±5%
±5%
±5%
±5%
±5%
±5%
special
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH、±0.1nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±0.2nH
±3%
±3%
±3%
±3%
±3%, ±2%
±3%, ±2%
±3%, ±2%
±3%, ±2%
±3%, ±2%
LQ測定周波数
Ｑ
Measuring
min． frequency
［MHz½
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
12
12
11
10
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
Ｑ
（Typical）
周波数
Frequency
［Hz½
500M
19
19
19
19
19
19
18
18
18
17
17
17
17
17
17
17
17
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
15
15
14
14
800M
26
26
26
26
26
26
25
25
25
23
23
23
23
23
23
22
22
22
22
22
22
22
22
21
21
21
21
21
21
21
21
21
19
18
17
17
1.8G
47
47
47
47
47
43
39
38
37
36
36
36
36
35
35
35
34
33
32
32
32
32
32
32
32
32
31
31
30
30
29
28
25
22
20
18
2.0G
51
51
51
51
51
46
42
40
39
38
38
38
38
37
37
37
36
35
34
34
34
34
34
34
34
34
33
33
32
31
30
29
26
21
20
17
2.4G
57
57
57
57
57
52
48
46
44
43
43
43
43
42
42
42
40
38
38
38
38
38
37
36
36
36
35
35
33
32
31
31
25
20
17
13
自己共振周波数
Self-resonant
frequency
［MHz½
min.
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
9500
9500
9500
9000
8800
7700
7300
7000
7000
7000
6200
5500
5500
5500
5500
5000
5000
4500
4500
4000
3500
2500
2300
2000
Typ.
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
>13000
13000
13000
13000
12000
11000
10000
10000
10000
10000
9000
8000
8000
8000
8000
7500
7500
6500
6500
6000
5300
4600
3800
3400
直流抵抗
DC.Resistance
〔Ω〕
max.
0.10
0.10
0.10
0.10
0.10
0.11
0.14
0.18
0.21
0.14
0.14
0.14
0.14
0.16
0.18
0.21
0.24
0.24
0.24
0.29
0.36
0.42
0.46
0.46
0.46
0.55
0.72
0.74
0.74
0.74
0.93
0.93
0.93
1.04
1.17
1.28
Typ.
0.04
0.04
0.04
0.04
0.05
0.07
0.09
0.11
0.13
0.06
0.07
0.08
0.09
0.10
0.11
0.13
0.15
0.11
0.14
0.18
0.21
0.26
0.29
0.23
0.29
0.34
0.45
0.39
0.46
0.39
0.58
0.52
0.52
0.65
0.73
0.80
定格電流
Rated current
［mA½
max．
400
400
400
400
400
300
300
300
300
300
300
300
300
300
300
300
250
250
250
250
200
200
200
200
200
170
170
150
150
150
150
150
150
130
110
100
厚さ
Thickness
［mm½
（inch）
0.1nH
Step
0.30±0.03
（0.012±0.001）
E24
Step
E12
Step
204
8
特性図 ELECTRICAL
CHARACTERISTICS

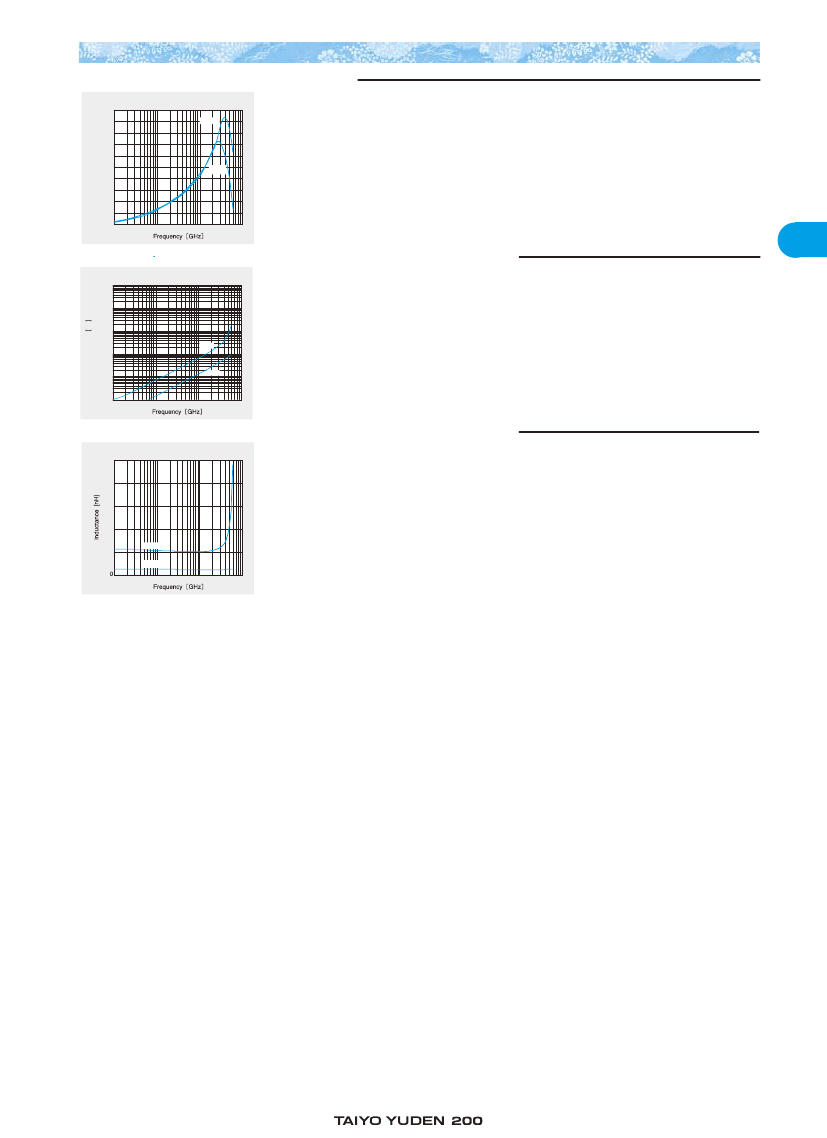

Q-周波数特性例 Q-Characteristics Measured by HP8719C）
（
HKQ0603
50
45
40
35
30
Q
2.2nH
25
20
15
10
5
0
0.01
0.1
1
10nH
10
イ
ンピーダンス周波数特性例 Impedance-vs-Frequency
characteristics Measured by HP8719C）
（
HKQ0603
5
FERRITE PRODUCTS
10
4
Impedance
Ω
10nH
10
2
2.2nH
10
0
0.01
0.1
1
10
イ
ンダクタ
ンス周波数特性例 Inductane-vs-Frequency
characteristics Measured by HP8719C）
（
HKQ0603
50
40
30
20
10nH
2.2nH
0.01
0.1
1
10
10
8
205

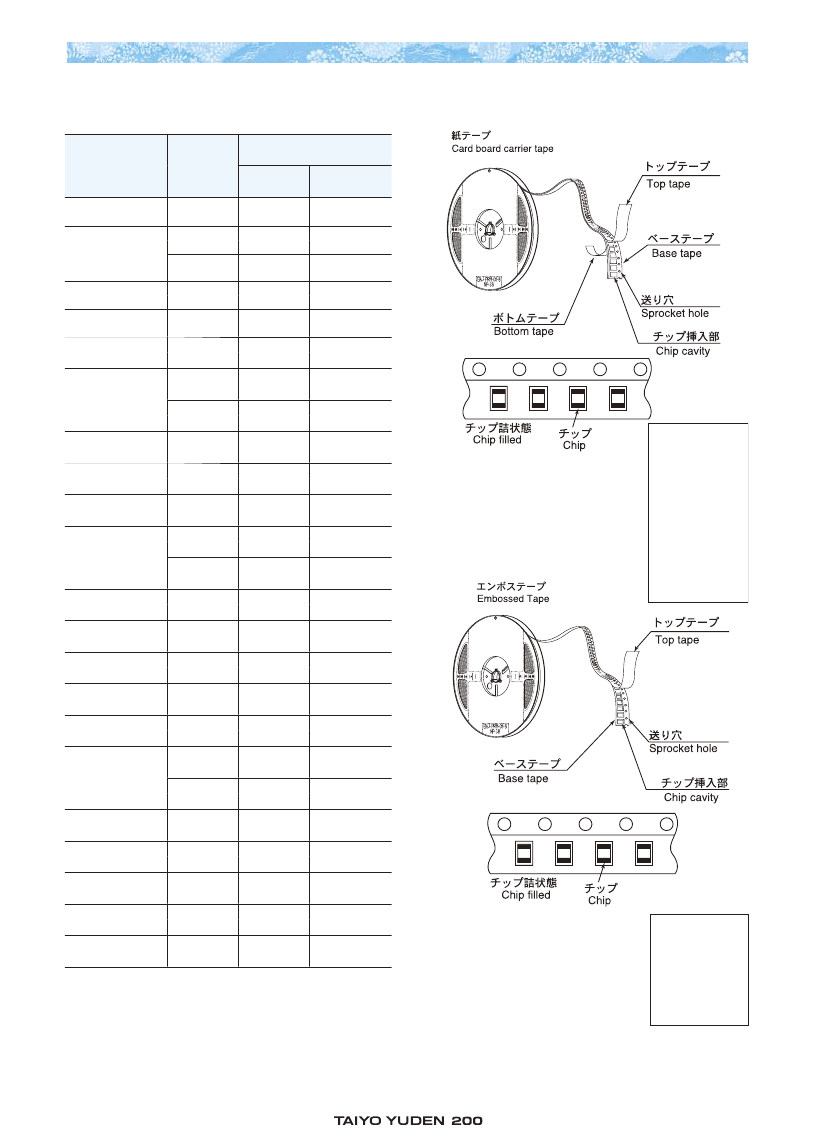

梱包 PACKAGING
①最小受注単½数
Minimum Quantity
■テーピング梱包 Tape
& Reel Packaging
½品厚み
Thickness
［mm½
（inch）
0.8
（0.031）
0.85
（0.033）
1.25
（0.049）
0.85
（0.033）
0.5
（0.020）
0.8
（0.031）
0.85
LK2125
0805）
（
（0.033）
1.25
（0.049）
HK0603
0201）
（
HK1005
0402）
（
（
HK1608
0603）
0.3
（0.012）
0.5
（0.020）
0.8
（0.031）
0.85
HK2125
0805）
（
（0.033）
1.0
（0.039）
HKQ0603
0201）
（
AQ105
0402）
（
BK0603
0201）
（
（
BK1005
0402）
BK1608
0603）
（
0.3
（0.012）
0.5
（0.020）
0.3
（0.012）
0.5
（0.020）
0.8
（0.031）
0.85
（
BK2125
0805）
（0.033）
1.25
（0.049）
BK2010
0804）
（
（
BK3216
1206）
BKP1005
0402）
（
BKP1608
0603）
（
（
BKP2125
0805）
0.45
（0.018）
0.8
（0.031）
0.5
（0.020）
0.8
（0.031）
0.85
（0.033）
標準数量
［pcs½
Standard Quantity
紙テープ
Paper Tape
4000
4000
ー
ー
10000
4000
4000
ー
15000
10000
4000
ー
ー
15000
10000
15000
10000
4000
4000
ー
4000
ー
10000
4000
4000
エンボステープ
Embossed Tape
ー
ー
2000
3000
ー
ー
ー
2000
ー
ー
ー
4000
3000
ー
ー
ー
ー
ー
ー
2000
ー
4000
ー
ー
ー
②テーピング材質 Taping
material
½ 式
Type
CK1608
0603）
（
CK2125
0805）
（
CKP2520
1008）
（
LK1005
0402）
（
LK1608
0603）
（
C
C
L
L
L
H
H
H
H
A
B
B
B
B
B
B
B
B
K
K
K
K
K
K
K
K
K
Q
K
K
K
K
K
K
K
K
Q
P
P
P
1
2
1
1
2
0
1
1
0
1
0
1
1
2
2
1
1
2
6
1
0
6
1
6
0
6
6
0
6
0
6
1
0
0
6
1
0
2
0
0
2
0
0
0
0
5
0
0
0
2
1
0
0
2
8
5
5
8
5
3
5
8
3
3
5
8
5
0
5
8
5
CK
CKP
LK
HK
BK
BK
21 25
25 20
21 25
21 25
21 25
32 16
238
8
京公网安备 11010802033920号
EEWORLD
