315 2
RT - DPDT
/5
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY
CARACTERISTIQUES GENERALES
GENERAL CHARACTERICS
Combinaison des contacts
Contact arrangement
2 RT
DPDT
Pouvoir de coupure 28 Vcc - 1 5 /200 V - 400 Hz
1
Contact rating 28 Vdc - 115 V/400 Hz
Circuit résistif
Resistive load
5A
5 Amps
Circuit inductif (L/R = 5 ms)
Inductive load (L/R = 5 ms)
3 A (28 Vcc) / 5 A (1 5 V - 400 Hz)
1
3 Amps (28 Vdc) / 5 Amps (115 V - 400 Hz)
Circuit moteur
Motor load
2A
2 Amps
Circuit lampe
Lamp load
1A
1 Amp
Alimentation
Supply
Courant continu (polarisé) ou courant alternatif (400 Hz)
Direct current (polarised) or alternative current (400 Hz)
Masse
Weight
16 g à 20 g max.
16 g to 20 g max.
Normes applicables en annexe
See appendice for applicable specifications
ENVIRONNEMENT
Température de fonctionnement
Temperature range
ENVIRONMENT
- 65° à + 1
25°C
- 65° to + 125°C
Position de fonctionnement
Operating position
Indifférente
Any
Tenue aux vibrations
Resistance against vibrations
Sinus : 30 g - 70 - 3 000 Hz / Aléatoire : 0,4 g
2
/Hz - 50 - 2 000 Hz
Sinus : 30 g - 70 - 3 000 Hz / Random : 0,4 g
2
/Hz - 50 - 2 000 Hz
Tenue aux chocs
Shocks resistance
200 g - 6 ms
200 g - 6 ms
Tenue aux secousses
Shake resistance
40 g
40 g
Accélération
Acceleration
20 g
20 g
Taux de fuite
Leak rate
1.10
-8
cm
3
/sec
1.10
-8
cm
3
/sec
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
315 1/4
31
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
315 2
RT - DPDT
/5
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY
CARACTERISTIQUES ELECTRIQUES
ELECTRICAL CHARACTERISTICS
Durée de vie (circuits résistif, moteur ou lampe)
Operating life (resistive, motor or lamp load)
100 000 manœuvres
100 000 operations
Durée de vie (circuit inductif)
Operating life (inductive load)
20 000 manœuvres
20 000 operations
Surcharge (circuit résistif) - 50 opérations
Overload (resistive load) - 50 Operations
20 A 28 Vcc
20 A 28 Vdc
30 A 1 5V 400 Hz
1
30 A 115V 400 Hz
Chute de tension sous courant nominal (initiale)
Voltage drop at nominal current (before life)
1
50 mV
150 mV
Chute de tension sous courant nominal (après durée de vie)
Voltage drop at nominal current (after rated life)
1 mV
75
175 mV
Temps à l'enclenchement sous tension nominale à 25°C
Operate time at nominal voltage at 25°C
CC : 4 ms max.
DC : 4 ms max.
CA : 1 ms max.
2
AC : 12 ms max.
Temps au déclenchement sous tension nominale à 25°C
Release time at nominal voltage at 25°C
CC : 4 ms max.
DC : 4 ms max.
CA : 20 ms max.
AC : 20 ms max.
Temps de rebond
Bounce time
CC : 0,5 ms max.
DC : 0,5 ms max.
CA : 1 ms max.
AC : 1 ms max.
Rigidité diélectrique au niveau de la mer :
Dielectric strength at sea level :
Entre contact et masse, et entre contacts
Contacts to case and between contacts
1 000 Vca
1000 Vrms
Entre bobine et masse
Coil to case
1 000 Vca
1 000 Vrms
Rigidité diélectrique à 25 000 m (tous points)
Dielectric strength at 80 000 Ft (all points)
250 Vca
250 Vrms
Résistance d'isolement
Insulation resistance
100 MΩ (500 Vcc)
100 MΩ (500 Vdc)
Pouvoir de coupure en bas niveau
Low level contact rating
2mA 30 mVcc
2mAmps 30 mVdc
Contacts non chevauchant
Intrinsically safe relay
32
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
315 2/4
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
315 2
RT - DPDT
/5
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY

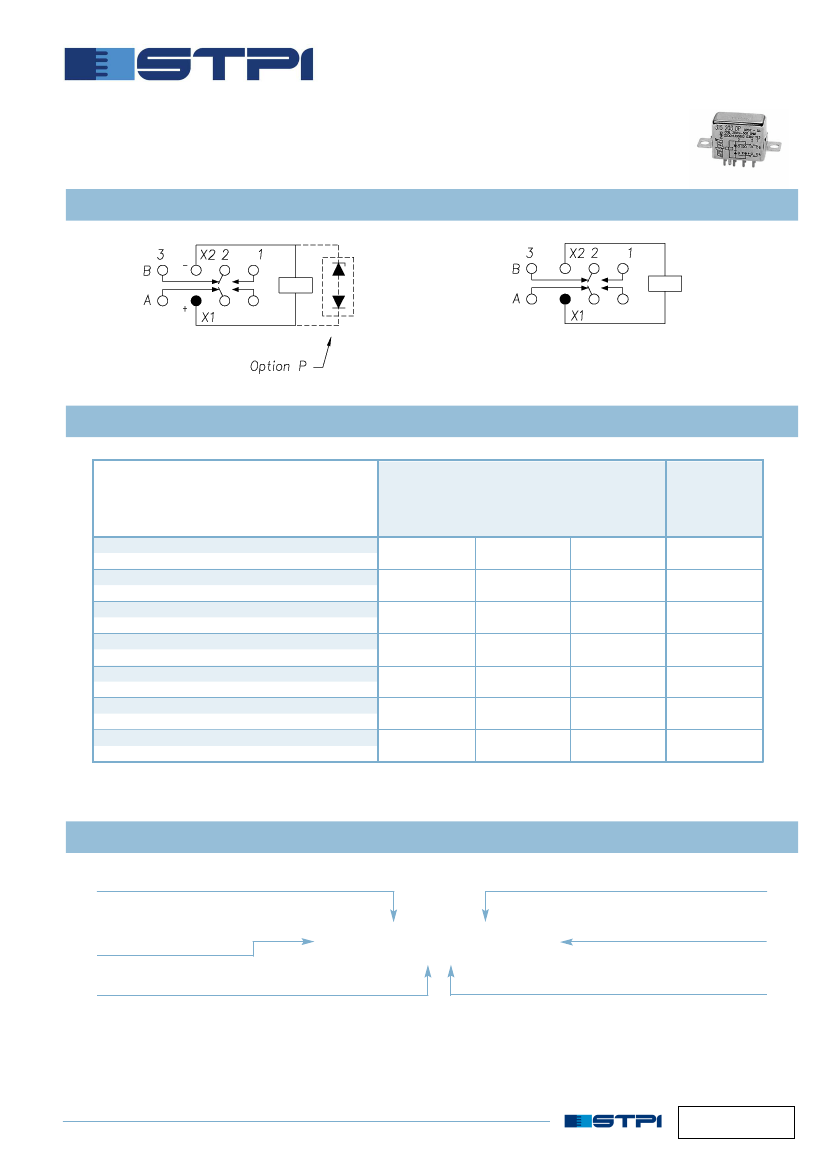

SCHEMA de RACCORDEMENT
CONNECTION DIAGRAM
Alimentation CC
DC Supply
Alimentation CA
AC Supply
CIRCUIT DE COMMANDE
CONTROL CIRCUIT
Courant
Alternatif
400 Hz
Alternative
Current
28 V
29 V
*
19,8 V
7 V
,5
1,5 V
500
Ω
40 mA
15V
1
1 V
22
100 V
40 V
5V
Courant Continu
Direct Current
Tension nominale
Nominal operating voltage
6V
7 V
,3
5V
3V
0,35 V
30
Ω
1 V
2
1
4,5 V
10 V
4,5 V
0,7 V
1
25
Ω
Tension maximale
Maximum operating voltage
Tension d'enclenchement maximale à + 1
25°C
Pull in maximum voltage at + 125°C
Tension de non relachement
Hold voltage
Tension de déclenchement de - 65°C à + 1
25°C
Drop out voltage of - 65° to + 125°C
Résistance de bobine 10% à + 20°C
Coil resistance 10% at + 20°C
Consommation maximum
Rated burden
*32 V pour température ambiante maxi
≤
85°C
*32 V for maximum ambient temperature
≤
85°C
CODIFICATION
FIXATIONS - RACCORDEMENTS
MOUNTINGS - CONNECTIONS
Cf tableau des combinaisons standards
Refer standard arrangement table
REFERENCING
TENSION NOMINALE
NOMINAL VOLTAGE
BOITIER
CAN
315 2xx x x xxx xxx
OPTION DEVERMINAGE
SCREENING
Cf annexe /
Refer appendice
SORTIES
TERMINALS
D - broches Dorées
Gold plated
E - broches Etamées
Tin plated
OPTION P : PROTECTION
Limite de surtension aux
bornes de la bobine à -42 V
Over voltage at the coil limited to -42 V
Codifications particulières pour relais spécifiques
Special referencing for specific relays
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
315 3/4
33
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
315 2
RT - DPDT
/5
A

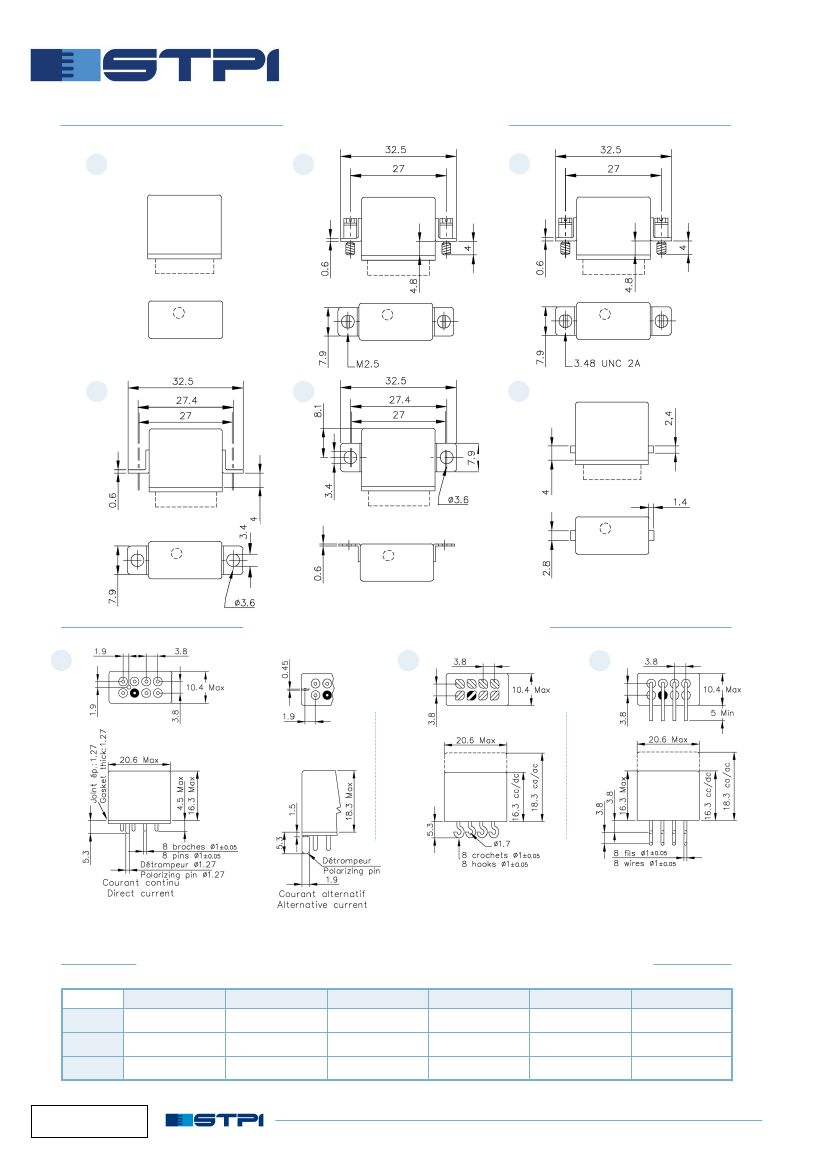

FIXATIONS -
