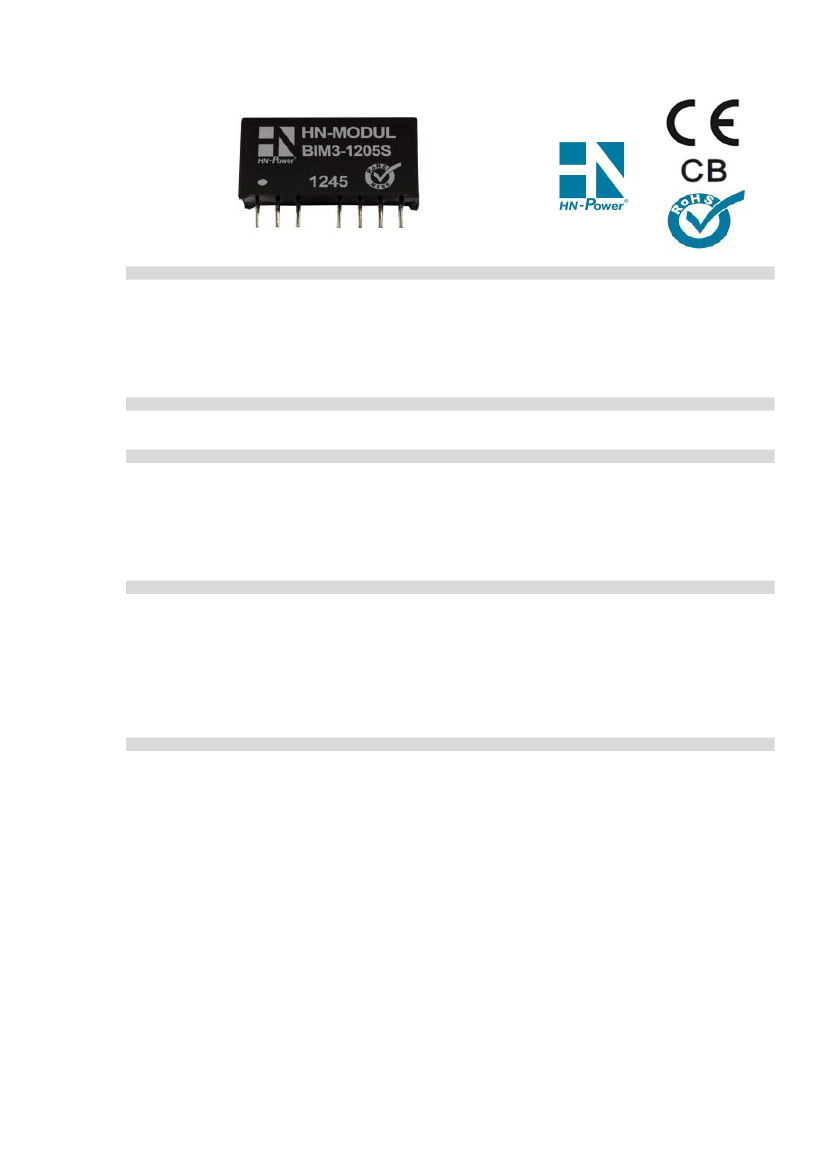

1W
DC/DC
BIM-MODUL
SIL 8
BIM3 - SIL 8
BIM3 - SIL8
3W, 2:1 Regulated Single & Dual output Converter, High Power Density
HN-POWER
Besondere Merkmale
Weiter 2:1 Eingangsspannungsbereich
komplett in SMD Technologie
Isolationsspannung 1.6KVdc
hoher Wirkungsgrad (bis zu 84%)
dauerhaft Kurzschlußfest
Kontroll-Pin Ein/Aus (optional)
SIL 8 Plastik-Gehäuse
RoHS 2002/95/EC konform
Technische Daten
(bei 25°C Umgebungstemperatur,
Nennspannung und Volllast)
Eingangsdaten
Nennspannungen
Spannungsbereiche
Anlaufzeit
Eingangsfilter
reflektierter Eingangs-Ripple-Strom
Kontroll-Pin Ein/Aus (Positive Logik)
Features
Wide 2:1 Input Range
Full SMD Technology
1.6KVdc Isolation
high Efficiency (up to 84%)
Continuous Short Circuit Protection
Remote On/Off Control (optional)
SIL 8 Plastic Case
RoHS 2002/95/EC conform
Specification
(at 25°C ambient temperatur,
nominal input voltage and full load)
Input Specifications
Input voltages
Voltage ranges
Start up Time
Input filter
Input Reflected Ripple Current
(6)
Remote On/Off (Positive logic)
(7)
5 / 12 / 24 / 48
4.5-9 / 9-18 / 18-36 / 36-72
typ. 20ms
(nominal Vin & const. Resist. Load)
Kondensator / Capacitor
typ. 35mA pk-pk
ON: open or high impedance
OFF: 3 … 6mA input current
(via 1K)
CTRL OFF input current
(nominal Vin)
3mA, max.
Ausgangsdaten
Regelabweichung
Eingangsregelung
Lastregelung
Regelgenauigkeit von Dual-Ausgängen
Restwelligkeit
Kurzschlußfestigkeit
Temperaturkoeffizient
Kapazitive Last
Ausregelzeit von Transienten
Regelabweichung bei Transienten
Allgemeine Daten
Leistung
Wirkungsgrad
Isolationsspannung
(über 3 Sek. getestet)
Isoaltions- Widerstand / Kapazität
Schaltfrequenz
Luftfeuchtigkeit
kalkulierte Zuverlässigkeit MTBF
Gehäusematerial
Abmaße
[mm]
/ Gewicht
[g]
Betriebstemperatur
Maximale Gehäusetemperatur
Kühlung
Lagertemperatur
Löttemperatur
Sicherheitsstandard; Zulassung
EMV-Eigenschaften
Output Specifications
Voltage accuracy
Line regulation
Load regulation
(1 & 8)
Cross regulation at dual outputs
(2)
Ripple & Noise
(3)
Short Circuit Protection
Temperature Coefficient
Capacitive Load
(4)
Transient Recovery Time
(5)
Transient Response Deviation
(5)
General Specifications
Power
Efficiency
Isolation voltage
(tested over 3 Sec.)
Isolation Resistance / Capacitance
Switching frequency
Humidity
Calculated reliability MTBF
Case material
Dimension
[mm]
/ Weight
[g]
Operating Temperature
Maximum Case Temperature
Cooling
Storage Temperature
Soldering Temperature
Safety Standard; Approval
EMC Specifications
typ. ±1%
±0.5% max.
±1.0% max.
(from 25-100% load)
±5% max.
75mV p-p max.
dauerhaft / continuous
(auto recovery)
±0.02%/°C
siehe Tabelle / see table
typ. 300µs
±3%, max.
3 Watt
84% max.
(see table)
1600Vdc
(Input/Output)
1600Vdc
(Case/Input & Output)
1000 MΩ,
min. / 680 pF, max.
100-650kHz
95% rel.
> 1.34 Mhrs
(MIL-HDBK-217 F)
Non-conductive Plastic
(UL94V-0 rated)
21.85*9.20*11.10 / 4.8
-40°C ... +71°C

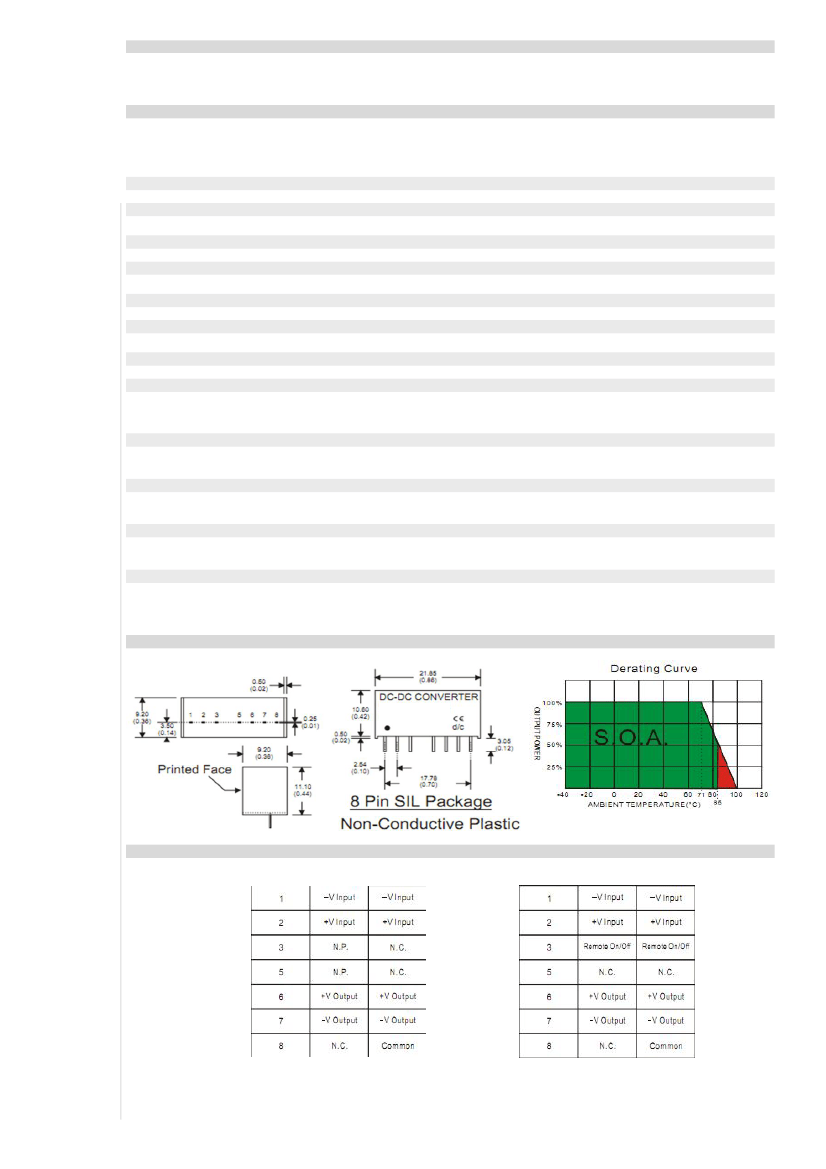

(see derating curve)
100°C
Luftkühlung / Air Convection
-40°C ... +125°C
260°C max.
(1.5mm from case, 10 sec. max.)
erfüllt / comply EN 60950-1; CB
EN 55022 Class A
(9)
EN 61000-4-3/6/8 Criteria A
EN 61000-4-2/4/5 Criteria B
(10)
HN Electronic Components GmbH & Co. KG
● Birkenweiherstraße 16 ● D-63505 Langenselbold
Tel. (06184) 92780
● Fax (06184) 62316 ● www.hn-electronic.de
1
3W
DC/DC
BIM-MODUL
SIL 8
MEMO:
Bemerkungen / Remarks
1. Betrieb ohne Last führt nicht zur Zerstörung des Wandlers, einzelne Werte können von der Spezifikation abweichen.
2. Wird ein Ausgang mit 25% bis 100% belastet und der andere mit 100%, dann beträgt die Regelgenauigkeit beider
Ausgangsspannungen ± 5%.
3. Ripple/Noise gemessen mit einem 1µF Keramikkondensator und 20 MHz Bandbreite.
4. Geprüft bei minimaler Vin und konstanter ohmscher Belastung.
5. Geprüft bei normaler Vin und 100%-25 % Last in 25% Last-Schritten geändert.
6. Reflektierter Eingangs-Ripple-Strom gemessen mit einer simulierten Quell-Induktivität von 12µH.
7. Das Pin zur Ein / Aus - Steuerung ist bezogen auf -Vin (Pin1).
ON: offen lassen oder hohe Impedanz;
OFF: 3.0-6.0mA Eingangsstrom (über 1K)
8. 25% Mindestlast sind erforderlich.
9. Die Eingangsfilter (C1, L) dienen zur Einhaltung der Emissionensanforderungen an den Wandler.
10. Soll das Modul die EN61000-4-4 und EN61000-4-5 erfüllen, ist ein externer Siebkondensator erforderlich.
1. Operation at no load condition will not damage the produce ; however, it will not meet all specifications.
2. One load is 25% to 100% load, the other load is 100% load, the output voltage variable rate is within ±5%.
3. Ripple/Noise measured with a 1µF ceramic capacitor and 0-20MHz bandwidth.
4. Test by minimal Vin and constant resistive load.
5. Test by normal Vin and 100%-25% load,25% Ioad step change .
6. Measured Input reflected ripple current with a simulated source inductance of 12µH.
7. Remote on/off controll is referenced to -Vin (Pin 1)
8. 25% minimum loading is needed.
9. Input filter components (C1, L) are used to help meet conducted emissions requirement for the module.
10. An external filter capacitor is required if the module has to meet EN61000-4-4 and EN61000-4-5.
Meßbedingungen / Test configurations
Ripple/Noise Messung /
Ripple/Noise measurement
(5)
Messung Reflektierter Eingangs-Ripple-Strom /
Input reflected ripple current measurement
(7)
Ripple/Noise gemessen mit 20MHz Bandbreite und einem
1.0µF Keramikkondensator über die Ausgangspins.
Ripple/Noise measured with 20MHz bandwidth and 1.0µF
ceramic capacitor across output rails.
Reflektierter Eingangs-Ripple-Strom gemessen nach
einer Induktionsspule Lin (12µH) an +Vin und einer
Kapazität Cin (47µF) an den Vin's.
Measured Input reflected ripple current with a simulated
source inductance Lin of 12µH on +Vin and a source
capacitor Cin (47µF) across the input.
Reduzierung von Ripple & Noise am Ausgang / Output Ripple & Noise Reduction
(2)
Um Ripple und Noise zu reduzieren, empfiehlt es sich, an den Wandler-
Ausgang einen Elektrolytkondensator (10µF) und einen Keramik-
scheibenkondensator (1µF) anzuschließen.
To reduce ripple and noise, it is recommended to use a 1.0µF ceramic
disk capacitor and a 10µF electrolytic.
Eingangsfilter / Input filter components
(11 & 12)
Die Eingangsfilter (C1, L) dienen zur Einhaltung der Emissionensanforderungen an den Wandler.
Input filter components (C1, L) are used to help meet conducted emissions requirement for the module.
(11)
Vin = 5V
Vin = 12V
Vin = 12V
Vin = 24V
Vin = 48V
Soll der Wandler die EN61000-4-4 und EN61000-4-5 erfüllen, ist ein externer
Siebkondensator erforderlich. Empfohlener Filterkondensator:
Nippon Chemi-Con KY Serie 220µF/100V.
If the module has to meet EN61000-4-5 and EN61000-4-5 an external input
filter capacitor is required. Suggested filter capacitor:
Nippon chemi-con KY series, 220µF/100V.
(12)
EFT/Surge (12)
Diese Komponenten sollten so dicht wie möglich am Wandler platziert werden; um die Störstrahlung zu verringern sollten alle
Leiterbahnen möglichst kurz sein.
These components should be mounted as close as possible to the module; and all leads should be minimized to decrease radiated
noise.
HN Electronic Components GmbH & Co. KG
● Birkenweiherstraße 16 ● D-63505 Langenselbold
Tel. (06184) 92780
● Fax (06184) 62316 ● www.hn-electronic.de
3
3W
DC/DC
BIM-MODUL
SIL 8

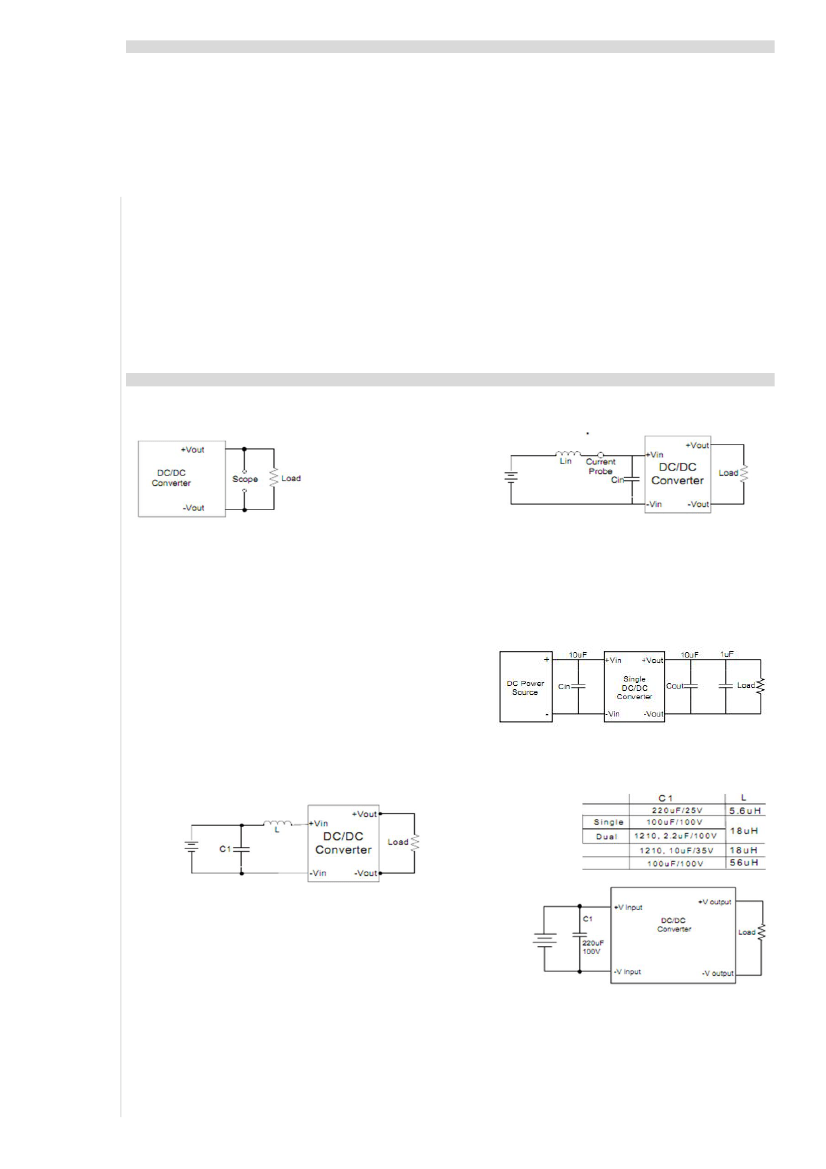

Meßbedingungen / Test configurations
6. Wandler per CTRL ein-/ausschalten / CTRL Module On/Off
(7)
Eine positive Logik schaltet den Wandler bei hohen Logikpegeln ein und bei niedrigen Logikpegeln
aus. Der CTRL -Eingang on/off kann durch einen externen Schalter zwischen dem CTRL -Pin und dem
Pin -Vin gesteuert werden. Die Spannung kann über einen Begrenzungswiderstand angelegt
werden. Der Wandler ist eingeschaltet, der externe Schaltkreis ist offen.
Positive logic turns on the module during high logic and off during low logic.
CTRL module on/off can be controlled by an external switch between the CTRL terminal and -Vin
terminal.
The voltage could be applied trough a limiting resistor. The converter is turned on the external
switching
open.
circuit is
Prinzipschaltbild / Circuit diagram example__
MEMO:
Technische Änderungen vorbehalten
Technical specifications are subject to change without notice
HN Electronic Components GmbH & Co. KG
● Birkenweiherstraße 16 ● D-63505 Langenselbold
Tel. (06184) 92780
● Fax (06184) 62316 ● www.hn-electronic.de
4
