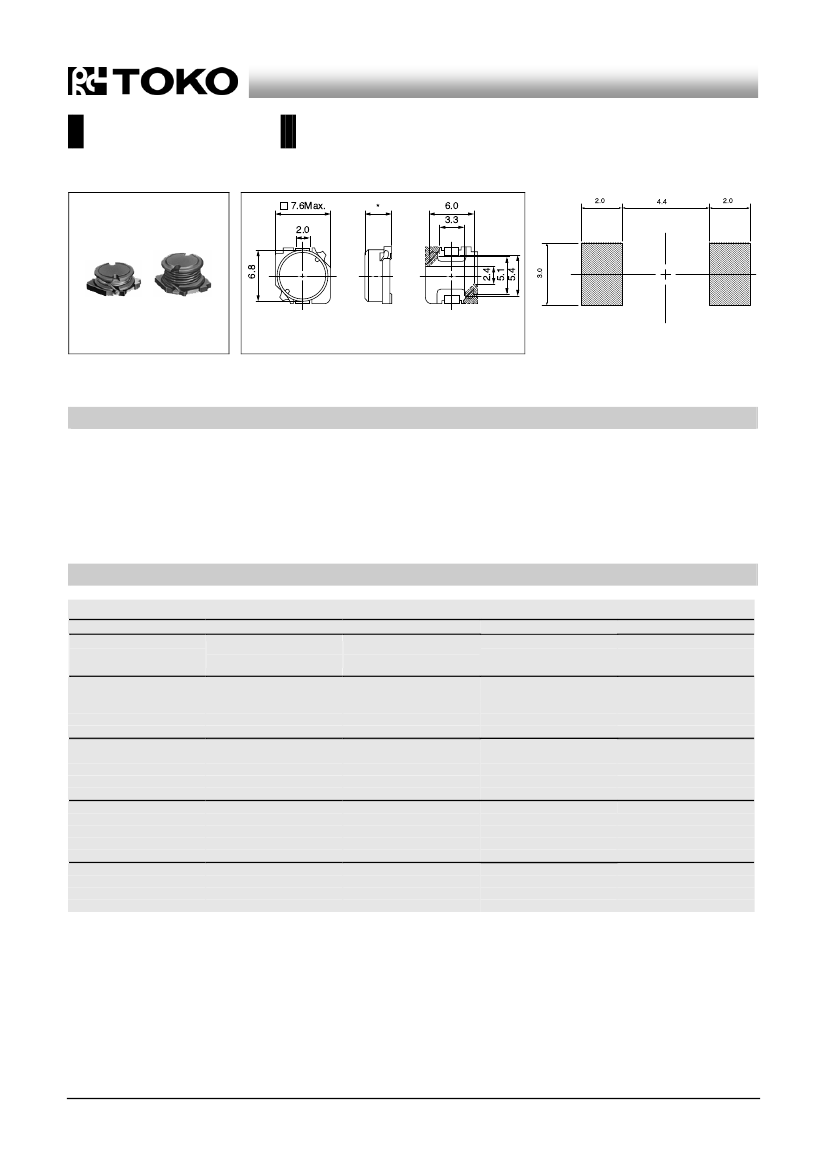

Ferrite Inductors
フェライトインダクタ
D73F / D75F
Inductance Range:
1.0~100H (D73F ),
1.0~470H (D75F)
7.6Max.
2.0
φ
6.8
Recommended patterns
推奨パターン図
6.0
3.3
2.0
4.4
2.0
*
2.4
5.1
5.4
(Unit: mm)
*
: D73F ;
D75F ;
3.5mm Max.
5.1mm Max.
D73F
D75F
(Unit: mm)
FEATURES
特長
½背（7.6mm角Max.、高さ3.5および5.1mm
Max.）
開磁路構造
大電流対応
各種機器のDC-DCコンバータ用インダクタに最適
RoHS指令対応
Low-profile (7.6mm Max. square, 3.5 and 5.1mm Max.
height).
Open magnetic circuit construction.
Suitable for large current.
Ideal for a variety of DC-DC converter inductor applications.
RoHS compliant.
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE D73F Series (Unshielded)
開磁路タイプ(リングコア無し)
(Quantity/reel; 1,000 PCS)
東光品番
TOKO
Part
Number
#636FY-1R0M
#636FY-1R5M
#636FY-2R2M
#636FY-3R3M
#636FY-4R7M
#636FY-6R8M
#636FY-100M
#636FY-120M
#636FY-150M
#636FY-180M
#636FY-220M
#636FY-270M
#636FY-330M
#636FY-390M
#636FY-470M
#636FY-560M
#636FY-680M
#636FY-820M
#636FY-101M
インダクタンス
Inductance
(H)
1.0
1.5
2.2
3.3
4.7
6.8
10.0
12.0
15.0
18.0
22.0
27.0
33.0
39.0
47.0
56.0
68.0
82.0
100.0
(1)
(1)
3.0
許容差
Tolerance
(%)
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
直流抵抗
DC
(2)
Resistance
() Max. (Typ.)
0.018 (0.015)
0.023 (0.019)
0.029 (0.024)
0.039 (0.033)
0.050 (0.042)
0.065 (0.054)
0.086 (0.072)
0.111 (0.093)
0.143 (0.119)
0.169 (0.141)
0.202 (0.168)
0.260 (0.217)
0.312 (0.260)
0.364 (0.303)
0.442 (0.368)
0.520 (0.433)
0.650 (0.542)
0.780 (0.650)
1.027 (0.856)
(2)
最大許容電流
Rated
(3)
DC Current
(A) Max. (Typ.)
3.00 (4.50)
2.62 (3.93)
2.27 (3.41)
1.98 (2.97)
1.75 (2.63)
1.47 (2.21)
1.28 (1.92)
1.09 (1.64)
0.98 (1.47)
0.87 (1.31)
0.80 (1.20)
0.70 (1.05)
0.63 (0.95)
0.58 (0.87)
0.53 (0.80)
0.48 (0.72)
0.42 (0.63)
0.37 (0.56)
0.33 (0.50)
(3)
continued on next page
次頁へ続く
Ferrite Inductors
フェライトインダクタ
continued from previous page
前頁より続く
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE D75F Series (Unshielded)
開磁路タイプ(リングコア無し)
(Quantity/reel; 1,000 PCS)
東光品番
TOKO
Part
Number
#646FY-1R0M
#646FY-1R5M
#646FY-2R2M
#646FY-3R3M
#646FY-4R7M
#646FY-6R8M
#646FY-100M
#646FY-120M
#646FY-150M
#646FY-180M
#646FY-220M
#646FY-270M
#646FY-330M
#646FY-390M
#646FY-470M
#646FY-560M
#646FY-680M
#646FY-820M
#646FY-101M
#646FY-121K
#646FY-151K
#646FY-181K
#646FY-221K
#646FY-271K
#646FY-331K
#646FY-391K
#646FY-471K
インダクタンス
Inductance
(H)
1.0
1.5
2.2
3.3
4.7
6.8
10.0
12.0
15.0
18.0
22.0
27.0
33.0
39.0
47.0
56.0
68.0
82.0
100.0
120.0
150.0
180.0
220.0
270.0
330.0
390.0
470.0
(1)
(1)
許容差
Tolerance
(%)
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
10
10
10
10
10
10
10
10
直流抵抗
DC
(2)
Resistance
() Max. (Typ.)
0.023 (0.019)
0.028 (0.023)
0.032 (0.026)
0.038 (0.031)
0.049 (0.040)
0.060 (0.049)
0.070 (0.057)
0.080 (0.065)
0.090 (0.073)
0.100 (0.081)
0.120 (0.097)
0.140 (0.113)
0.160 (0.129)
0.190 (0.154)
0.220 (0.178)
0.290 (0.235)
0.340 (0.275)
0.460 (0.372)
0.550 (0.445)
0.670 (0.542)
0.900 (0.728)
1.050 (0.850)
1.350 (1.092)
1.550 (1.254)
2.050 (1.659)
2.300 (1.861)
2.600 (2.104)
(2)
最大許容電流
Rated
(3)
DC Current
(A) Max. (Typ.)
2.88 (4.31)
2.56 (3.83)
2.36 (3.54)
2.16 (3.24)
1.88 (2.82)
1.68 (2.52)
1.56 (2.34)
1.44 (2.16)
1.36 (2.04)
1.28 (1.92)
1.17 (1.75)
1.07 (1.60)
1.00 (1.50)
0.91 (1.36)
0.84 (1.26)
0.72 (1.08)
0.66 (0.99)
0.58 (0.87)
0.51 (0.76)
0.42 (0.63)
0.37 (0.55)
0.35 (0.52)
0.29 (0.43)
0.28 (0.42)
0.23 (0.34)
0.21 (0.31)
0.19 (0.28)
(3)
(1) Inductance is measured with a LCR meter 4284A (Agilent
Technologies) or equivalent.
Test frequency at 100kHz
(2) DC resistance is measured with 34420A (Agilent Technologies) or
3541(HIOKI). (Reference ambient temperature 25°C)
(3) Maximum allowable DC current is that which causes a 10%
inductance reduction from the initial value, or coil temperature to
rise by 40°C, whichever is smaller. (Reference ambient
temperature 20°C)
(1)
インダクタンスはLCRメータ4284A（Agilent
Technologies）
または同等品により測定する。
測定周波数は100kHz。
(2)
直流抵抗は測定器34420A（Agilent
Technologies）または3541
（HIOKI）と同等品により測定する。（周囲温度25°C）
(3)
最大許容電流は、直流重畳電流を流した時インダクタンスの値が
初期値より10％減少する直流電流値、または直流電流により、
コイルの温度が40°C上昇の½れか小さい値。（周囲温度20°Cを基
準とする。）
