Hyper ARGUS
®
LED
Hyper-Bright, 3 mm (T1) LED, Non Diffused
LS K376, LA K376, LO K376
LY K376
Besondere Merkmale
q
eingefärbtes, klares Gehäuse
q
Kunststoffgehäuse mit spezieller Formgebung
q
bei Einsatz eines äußeren Reflektors zur Hintergrundbe-
q
q
q
q
q
leuchtung von Leuchtfeldern und LCD-Anzeigen geeignet.
zur Direkteinkopplung in Lichtleiterflächen geeignet
gleichmäßige Ausleuchtung einer Streuscheibe (Weiß-
druck) vor dem äußeren Reflektor
Lötspieße mit Aufsetzebene
gegurtet lieferbar
Störimpulsfest nach DIN 40839
q
Hinweis:
Bei farbigen Streuscheiben muß die spektrale
Transmission an die von der LED emittierte Wellenlänge
angepaßt werden.
Features
q
colored, clear package
q
plasic package with a special design
q
in connection with an additional, custom
q
q
q
q
q
built reflector suitable for backlighting of display panels
for optical coupling into light pipes
uniform illumination of a diffuser screen in front of the
custom built reflector
solder leads with stand-off
available taped on reel
load dump resistant acc. to DIN 40839
q
Note:
If the diffuser screen is tinted, the spectral
transmission must be adjusted to the wavelength
emitted by the LED.
Semiconductor Group
1
11.96
VEX06712
LS K376, LA K376, LO K376, LY K376
Typ
Type
Emissionsfarbe
Color of
Emission
super-red
Gehäusefarbe
Color of
Package
colorless clear
Lichtstrom
Luminous Flux
I
F
= 20 mA
Φ
V
(mlm)
63
100
160
250
100
100
160
250
400
160
100
160
250
400
160
100
160
250
400
160
...
...
...
...
...
500
200
320
500
800
Bestellnummer
Ordering Code
LS K376-QT
LS K376-R
LS K376-S
LS K376-T
LS K376-RU
LA K376-RU
LA K376-S
LA K376-T
LA K376-U
LA K376-SV
LO K376-RU
LO K376-S
LO K376-T
LO K376-U
LO K376-SV
LY K376-RU
LY K376-S
LY K376-T
LY K376-U
LY K376-SV
Q62703-Q3467
Q62703-Q3468
Q62703-Q3469
Q62703-Q3470
Q62703-Q3471
Q62703-Q3735
Q62703-Q3737
Q62703-Q3738
Q62703-Q3739
Q62703-Q3736
Q62703-Q3472
Q62703-Q3473
Q62703-Q3474
Q62703-Q3475
Q62703-Q3476
Q62703-Q3477
Q62703-Q3478
Q62703-Q3479
Q62703-Q3480
Q62703-Q3481
amber
colorless clear
... 800
... 320
... 500
... 800
... 1250
... 800
... 320
... 500
... 800
... 1250
... 800
... 320
... 500
... 800
... 1250
orange
colorless clear
yellow
colorless clear
Streuung des Lichtstromes in einer Verpackungseinheit
Φ
V max
/
Φ
V min
≤
2.0.
Luminous flux ratio in one packaging unit
Φ
V max
/
Φ
V min
≤
2.0.
Semiconductor Group
2
LS K376, LA K376, LO K376, LY K376
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D
= 0.005
Sperrspannung
Reverse voltage
Verlustleistung
Power dissipation
T
A
≤
25 ˚C
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air
Symbol
Symbol
Werte
Values
LS, LO, LA LY
– 55 … + 100
– 55 … + 100
+ 100
30
20
to be defined
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
80
3
55
V
mW
R
th JA
500
K/W
Semiconductor Group
3
LS K376, LA K376, LO K376, LY K376
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Spektrale Bandbreite bei 50%
I
rel max
Spectral bandwidth at 50%
I
rel max
I
F
= 20 mA
Durchlaßspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 3 V
Symbol
Symbol
LS
(typ.)
λ
peak
(typ.)
(typ.)
λ
dom
(typ.)
(typ.)
∆
λ
(typ.)
(typ.)
V
F
(max.)
V
F
(typ.)
I
R
(max.)
I
R
TC
λ
TC
λ
(typ.)
(typ.)
– 1.95 – 1.78 – 1.67 – 2.51 mV/K
645
LA
622
Werte
Values
LO
610
LY
591
nm
Einheit
Unit
632
615
605
587
nm
16
16
16
15
nm
2.0
2.6
0.01
10
2.0
2.6
0.01
10
2.0
2.6
0.01
10
2.0
2.6
0.01
10
V
V
µA
µA
Temperaturkoeffizient von
λ
dom
(
I
F
= 20 mA)
Temperature coefficient of
λ
dom
(
I
F
= 20 mA)
Temperaturkoeffizient von
λ
peak
,
I
F
= 20 mA
Temperature coefficient of
λ
peak
,
I
F
= 20 mA
0.014 0.062 0.067 0.096 nm/K
0.14
0.13
0.13
0.13
nm/K
Temperaturkoeffizient von
V
F
, I
F
= 20 mA (typ.)
TC
V
Temperature coefficient of
V
F
, I
F
= 20 mA (typ.)
Semiconductor Group
4
LS K376, LA K376, LO K376, LY K376

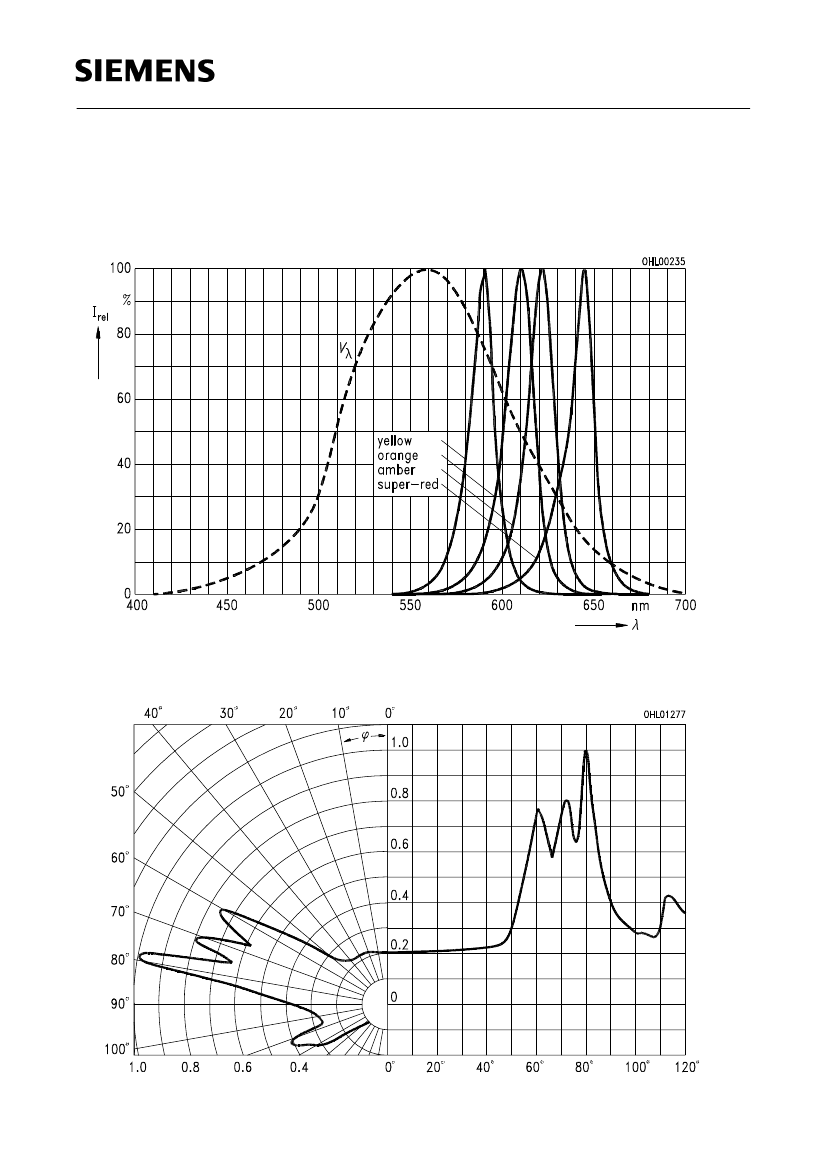

Relative spektrale Emission
Φ
rel
=
f
(
λ
),
T
A
= 25 ˚C,
I
F
= 20 mA
Relative spectral emission
V (
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
Φ
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
5
