Hyper Mini SIDELED
®
Hyper-Bright LED
LS C876, LA C876
LO C876, LY C876
Besondere Merkmale
q
Gehäusefarbe: weiß
q
als optischer Indikator einsetzbar
q
zur Hintergrundbeleuchtung, Lichtleiter- und
Linseneinkopplung
q
für alle SMT-Bestück- und Löttechniken geeignet
q
gegurtet (8-mm-Filmgurt)
Features
q
q
q
q
q
VPL06923
color of package: white
for use as optical indicator
for backlighting, optical coupling into light pipes and lenses
suitable for all SMT assembly and soldering methods
available taped on reel (8 mm tape)
Typ
Emissions-
farbe
Color of
Emission
Type
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colorless clear
colorless clear
colorless clear
colorless clear
Lichtstärke
Lichtstrom
Bestellnummer
Luminous
Intensity
I
F
= 20 mA
I
V
(mcd)
≥
40
(100 typ.)
≥
40
(100 typ.)
≥
40
(100 typ.)
Luminous
Flux
I
F
= 20 mA
Φ
V
(mlm)
300 (typ.)
300 (typ.)
300 (typ.)
Ordering Code
LS C876-NO
LA C876-PO
LO C876-PO
LY C876-PO
super-red
amber
orange
yellow
≥
25 (60 typ.) 180 (typ.)
Q62703-Q3659
Q62703-Q3658
Q62703-Q3657
Q62703-Q3656
Streuung der Lichtstärke in einer Verpackungseinheit
I
V max
/
I
V min
≤
2.0.
Luminous intensity ratio in one packaging unit
I
V max
/
I
V min
≤
2.0.
Semiconductor Group
1
11.96
LS C876, LA C876, LO C876, LY C876
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D = 0.005
Sperrspanung
1)
(
I
F
= 10
µA)
Reverse voltage
1)
Verlustleistung
Power dissipation,
T
A
≤
25
°C
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-board
*)
(Padgröße
≥
16 mm
2
)
mounted on PC board
*)
(pad size
≥
16 mm
2
)
1)
1)
*)
Symbol
Symbol
Werte
Values
LS, LA, LO
LY
– 55... + 100
– 55... + 100
+ 100
30
20
to be defined
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
thJA
80
3
55
630
V
mW
K/W
Belastung in Sperrichtung sollte vermieden werden.
Reverse biasing should be avoided.
PC-board: FR4
Semiconductor Group
2
LS C876, LA C876, LO C876, LY C876
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Spektrale Bandbreite bei 50%
I
rel max
Spectral bandwidth at 50%
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50%
I
v
(Vollwinkel)
Viewing angle at 50%
I
v
Durchlaßspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 3 V
Symbol
Symbol
LS
(typ.)
λ
peak
(typ.)
(typ.)
λ
dom
(typ.)
(typ.)
∆
λ
(typ.)
2ϕ
(typ.)
V
F
(max.)
V
F
(typ.)
I
R
(max.)
I
R
TC
λ
TC
λ
(typ.)
(typ.)
– 1.95 – 1.78 – 1.67 – 2.51 mV/K
645
LA
622
Werte
Values
LO
610
LY
591
nm
Einheit
Unit
632
615
605
587
nm
16
16
16
15
nm
120
2.0
2.6
0.01
10
120
2.0
2.6
0.01
10
120
2.0
2.6
0.01
10
120
2.0
2.6
0.01
10
Grad
deg.
V
V
µA
µA
Temperaturkoeffizient von
λ
dom
(
I
F
= 20 mA)
Temperature coefficient of
λ
dom
(
I
F
= 20 mA)
Temperaturkoeffizient von
λ
peak
,
I
F
= 20 mA
Temperature coefficient of
λ
peak
,
I
F
= 20 mA
0.014 0.062 0.067 0.096 nm/K
0.14
0.13
0.13
0.13
nm/K
Temperaturkoeffizient von
V
F
, I
F
= 20 mA (typ.)
TC
V
Temperature coefficient of
V
F
, I
F
= 20 mA (typ.)
Semiconductor Group
3
LS C876, LA C876, LO C876, LY C876

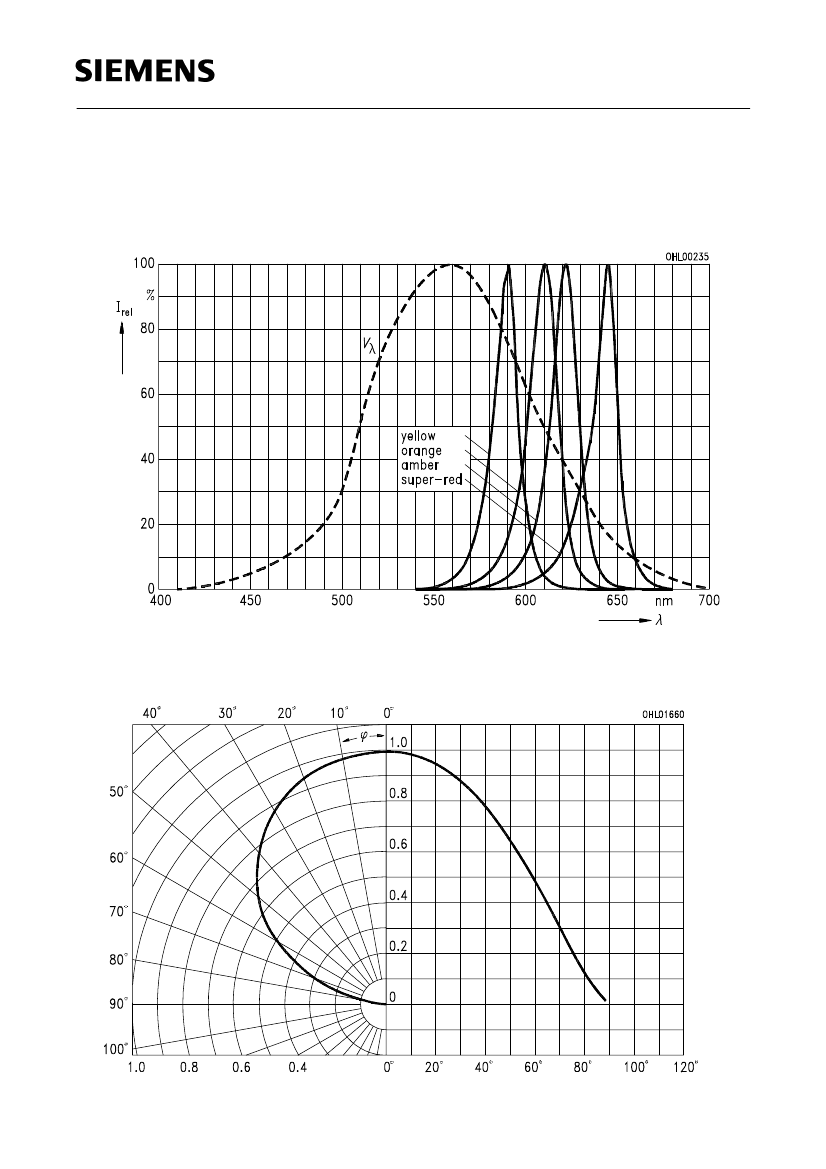

Relative spektrale Emission
I
rel
=
f
(λ),
T
A
=
25˚C,
I
F
= 10 mA
Relative spectral emission
V(λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
I
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
4
LS C876, LA C876, LO C876, LY C876

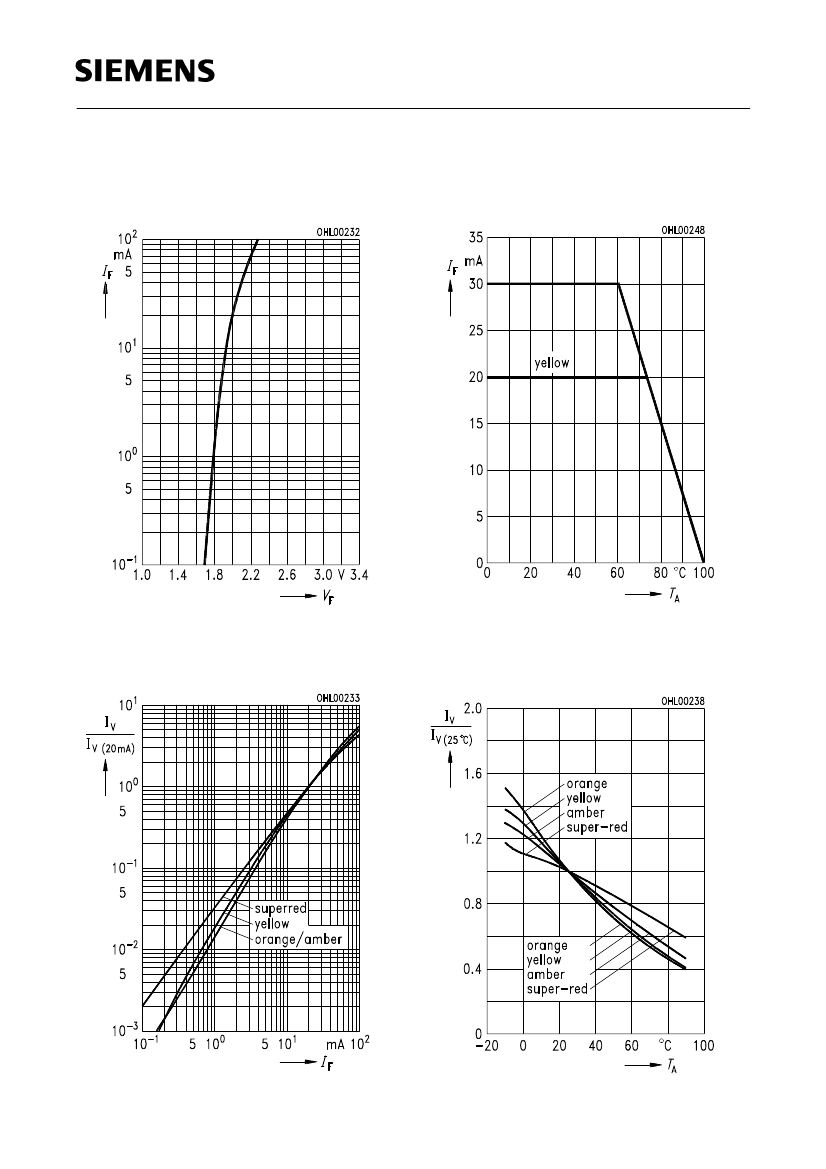

Durchlaßstrom
I
F
=
f
(
V
F
)
Forward current
T
A
= 25˚C
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
I
F
=
f
(
T
A
)
Relative Lichtstärke
I
V
/
I
V(20 mA)
=
f
(
I
F
)
Relative luminous intensity
T
A
= 25˚C
Relative Lichtstärke
I
V
/
I
V(25˚C )
=
f
(
T
A
)
Relative luminous intensity
I
F
= 20 mA
Semiconductor Group
5
