BUX17C

Description
Transistor
CategoryDiscrete semiconductor    The transistor
File Size83KB,2 Pages
ManufacturerInchange Semiconductor
Download Datasheet Parametric Compare View All

BUX17C Overview

Transistor

BUX17C Parametric

Parameter NameAttribute value
MakerInchange Semiconductor
package instructionFLANGE MOUNT, O-MBFM-P2
Reach Compliance Codeunknown
Shell connectionCOLLECTOR
Maximum collector current (IC)10 A
Collector-emitter maximum voltage350 V
ConfigurationSINGLE
Minimum DC current gain (hFE)7
JEDEC-95 codeTO-3
JESD-30 codeO-MBFM-P2
Number of components1
Number of terminals2
Maximum operating temperature200 °C
Package body materialMETAL
Package shapeROUND
Package formFLANGE MOUNT
Polarity/channel typeNPN
Maximum power dissipation(Abs)150 W
surface mountNO
Terminal formPIN/PEG
Terminal locationBOTTOM
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)2.5 MHz
VCEsat-Max2 V
Base Number Matches1

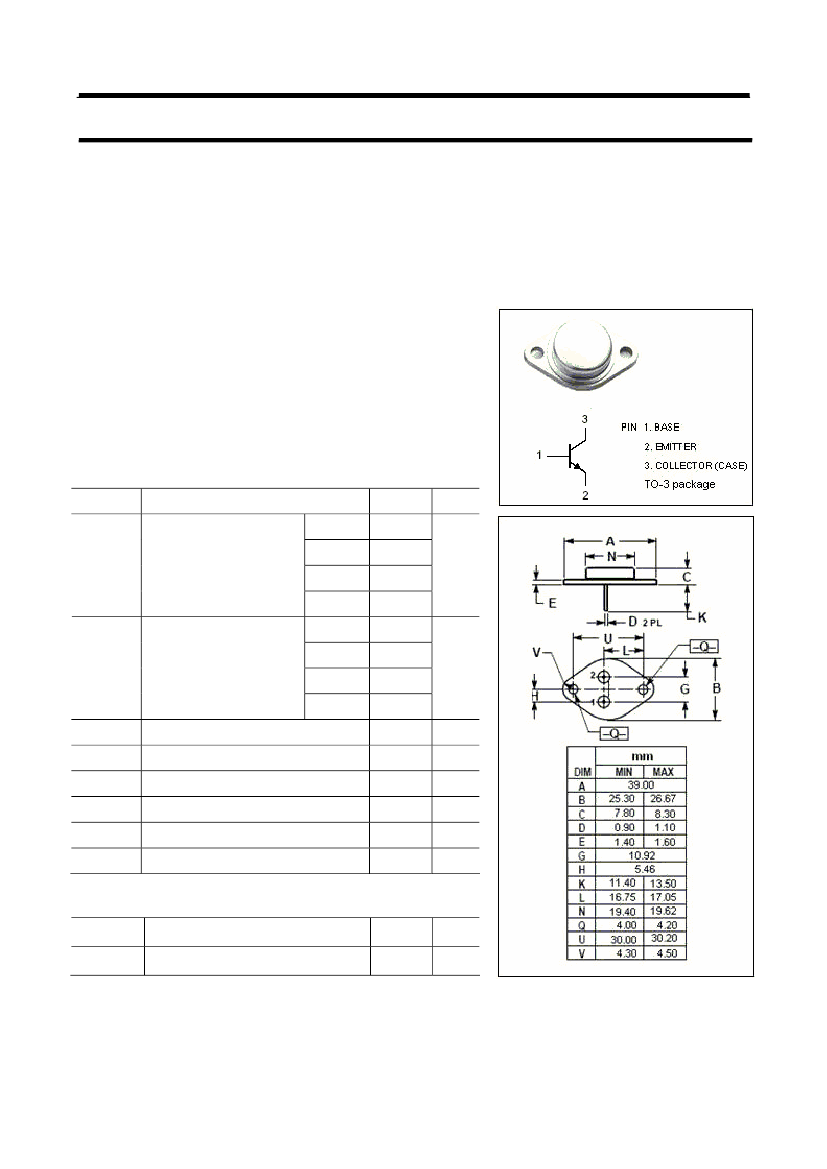

INCHANGE Semiconductor
isc
Product Specification
isc
Silicon NPN Power Transistors
DESCRIPTION
·Collector-Emitter
Sustaining Voltage-
: V
CEO(SUS)
= 150V(Min)- BUX17
= 250V(Min)- BUX17A
= 300V(Min)- BUX17B
= 350V(Min)- BUX17C
·High
Switching Speed
·High
Power Dissipation
APPLICATIONS
·Designed
for use in off-line power supplies and is also well
suited for use in a wide range of inverter or converter circuits
and pulse-width-modulated regulators.
ABSOLUTE MAXIMUM RATINGS(T
a
=25℃)
SYMBOL
PARAMETER
BUX17
V
CEV
Collector-Emitter Voltage
V
BE
= -1.5V
BUX17A
BUX17B
BUX17C
BUX17
BUX17A
V
CEO(SUS)
Collector-Emitter Voltage
BUX17B
BUX17C
V
EBO
I
C
I
B
B
BUX17/A/B/C
VALUE
250
350
UNIT
V
400
450
150
250
V
300
350
6
10
2
150
200
-65~200
V
A
A
W
Emitter-Base Voltage
Collector Current-Continuous
Base Current-Continuous
Collector Power Dissipation@T
C
=25℃
Junction Temperature
Storage Temperature
P
C
T
J
T
stg
THERMAL CHARACTERISTICS
SYMBOL
R
th j-c
PARAMETER
Thermal Resistance,Junction to Case
MAX
1.17
UNIT
℃/W
isc Website:www.iscsemi.cn

BUX17C Related Products

BUX17C BUX17A BUX17
Description Transistor Transistor Transistor
Maker Inchange Semiconductor Inchange Semiconductor Inchange Semiconductor
package instruction FLANGE MOUNT, O-MBFM-P2 FLANGE MOUNT, O-MBFM-P2 FLANGE MOUNT, O-MBFM-P2
Reach Compliance Code unknown unknown unknown
Shell connection COLLECTOR COLLECTOR COLLECTOR
Maximum collector current (IC) 10 A 10 A 10 A
Collector-emitter maximum voltage 350 V 250 V 150 V
Configuration SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 7 7 7
JEDEC-95 code TO-3 TO-3 TO-3
JESD-30 code O-MBFM-P2 O-MBFM-P2 O-MBFM-P2
Number of components 1 1 1
Number of terminals 2 2 2
Maximum operating temperature 200 °C 200 °C 200 °C
Package body material METAL METAL METAL
Package shape ROUND ROUND ROUND
Package form FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT
Polarity/channel type NPN NPN NPN
Maximum power dissipation(Abs) 150 W 150 W 150 W
surface mount NO NO NO
Terminal form PIN/PEG PIN/PEG PIN/PEG
Terminal location BOTTOM BOTTOM BOTTOM
transistor applications SWITCHING SWITCHING SWITCHING
Transistor component materials SILICON SILICON SILICON
Nominal transition frequency (fT) 2.5 MHz 2.5 MHz 2.5 MHz
VCEsat-Max 2 V 2 V 2 V
Base Number Matches 1 1 1
