Silicon Monolithic Bipolar IC
Overview
AN15526A are ICs for CRT vertical deflection output. AN15526A can directly drive a deflection coil with saw wave output from
a signal processing IC.
With its maximum output current of 2.4 A[p-p], AN15526A are suitable for the use of driving of 32 inch to 36 inch monitors.
Features
Vertical output circuit
Built-in pump up circuit
Built-in thermal protection circuit
Absolute maximum rating 80 V
Maximum output current 2.4 A[p-p]
Applications
CRT vertical output
TV sets and displays
Package
T0220 - 7pin plastic package with Fin
SDB00089AEB
3
AN15526A
Application Circuit

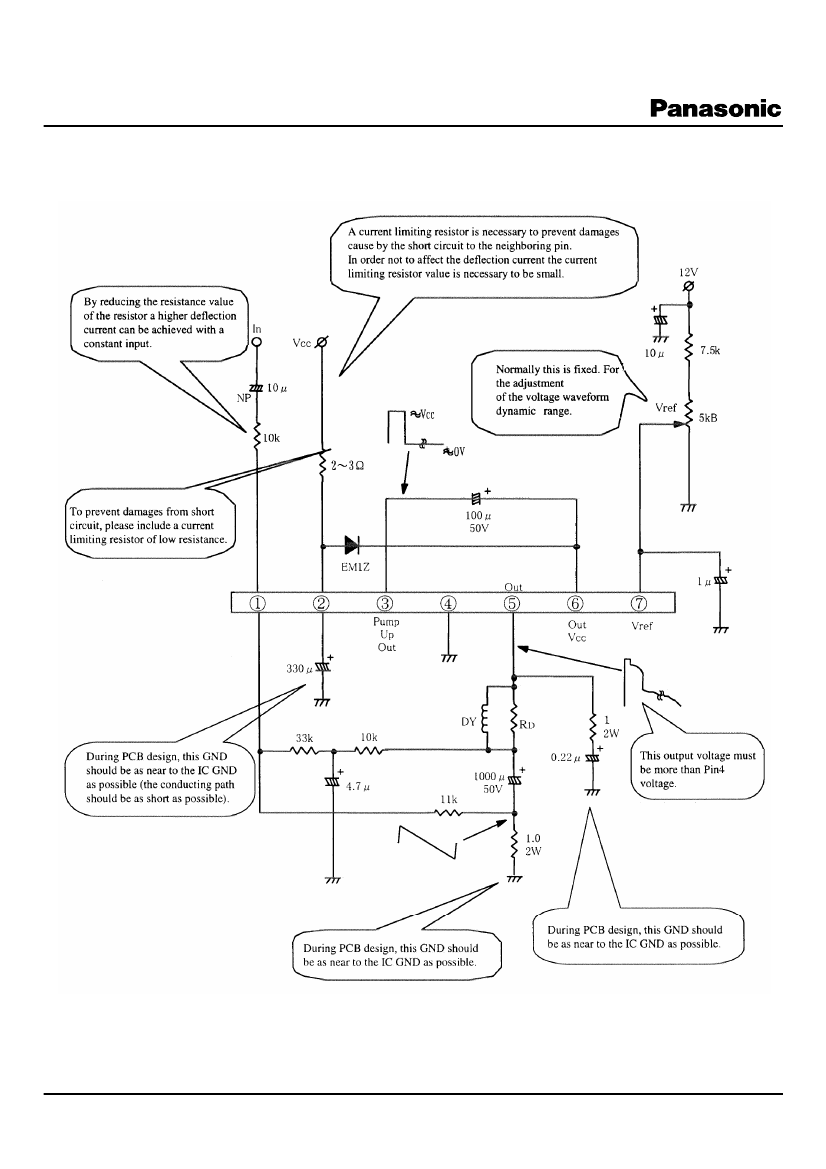

AC Coupling
SDB00089AEB
4
AN15526A
Application Circuit ( continued )

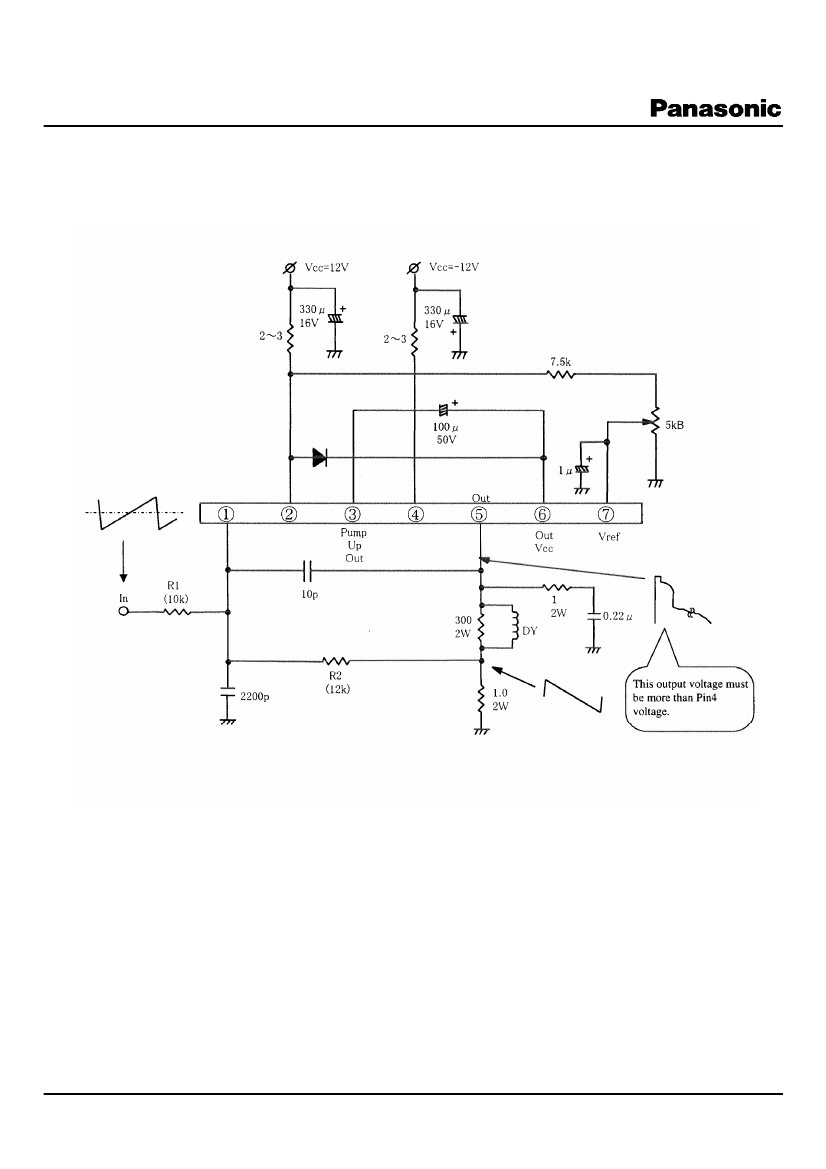

DC Coupling
In order to get required gain, it is necessary to adjust the R1 and R2.
SDB00089AEB
5
