ROHS COMPLIANT
PRODUCT DATA DRAWING
REV
REVISION HISTORY
DESCRIPTION
DATE
APPROVED
B
DCN 39878
06/13
STW
.220 5.59
.470 11.93
MATERIAL:
BODY &
CONTACT:
FERRULE:
INSULATORS:
SPRING:
QUARTER BACK
NUT:
BERYLLIUM COPPER PER ASTM B196,
ALLOY No. UNS C17300, TD04
BRASS PER ASTM B16, ALLOY UNS No. C36000
PTFE PER ASTM D1710, TYPE I, GRADE 1, CLASS B
STAINLESS STEEL PER ASTM A313
PASSIVATED PER AMS-2700.
FINISH:
BODY, FERRULE &
CONTACT:
GOLD PER ASTM B488, TYPE II,
CODE C, CLASS 1.27, OVER NICKEL
PER AMS-QQ-N-290, CLASS 1, .00005" MIN.
MATERIAL:
QUARTER BACK
NUT &
SPRING:
SEE NOTES
SEE NOTES
N/A
PROPRIETARY
DIMENSIONS ARE IN INCHES TOLERANCES:
FRACTIONAL:
DECIMAL: .X
.XX
.XXX
1/64
.030
.010
.005
ANGULAR: X
X X'
1 0'
15'
UNLESS OTHERWISE SPECIFIED
1) ALL DIMENSIONS ARE IN INCHES [MILLIMETERS]
2) ALL DIMENSIONS ARE AFTER PLATING.
3) BREAK CORNERS & EDGES .005 R. MAX.
4) CHAM. 1ST & LAST THREADS.
5) SURFACE ROUGHNESS 63
e
MIL-STD-10.
6) DIA.’S ON COMMON CENTERS TO BE CONCENTRIC
WITHIN .005 T.I.R.
7) REMOVE ALL BURRS
SV Microwave, Inc.
2400 Centrepark West Drive, Suite 100
West Palm Beach, FL 33409
TITLE:
PASSIVATED PER AMS 2700
FINISH:
SURFACE AREA:
PERFORMANCE:
IMPEDANCE:
FREQ. RANGE:
50 OHMS
DC TO 65.0 GHz
INTERPRET DIMENSIONS AND TOLERANCES
PER ASME Y14.5M - 1994

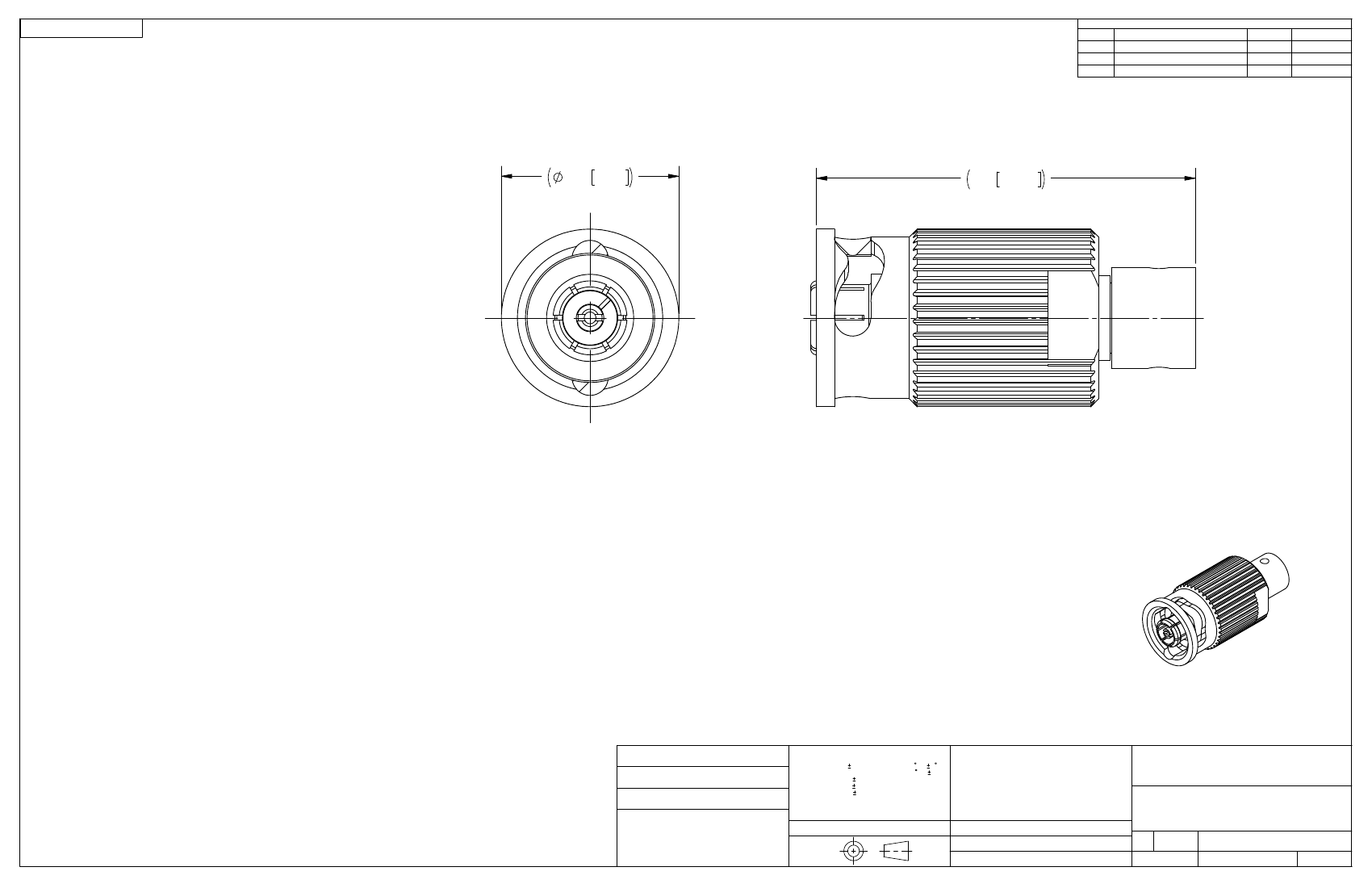

SMPM JACK W/ QUARTER BACK
NUT FOR Ø.086 S.R. CABLE
SIZE CAGE CODE DWG. NO.
THE INFORMATION CONTAINED IN THIS DRAWING
IS THE SOLE PROPERTY OF SV MICROWAVE, INC.
ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
SV MICROWAVE, INC IS PROHIBITED.
THIRD ANGLE PROJECTION
DRAWN:
CHECKED:
APPROVED:
NHR 01/02/13
B
95077
SCALE: 10:1
3221-60004
SHEET 1 OF 1
