KBPC 1000 F … KBPC 1016 F
KBPC 1000 W … KBPC 1016 W
Silicon-Bridge Rectifiers
Silizium-Brückengleichrichter
Type “FM”/”FP”
Nominal current
Nennstrom
Alternating input voltage
Eingangswechselspannung
10 A
35…1000 V
Metal case (Index “M”) or
Plastic case with alu-bottom (Index “P”)
Metallgehäuse (Index “M”) oder
Kunststoffgeh. mit Alu-Boden (Index “P”)
Dimensions
Abmessungen
Weight approx.
Gewicht ca.
Compound has classification UL94V-0
Vergußmasse UL94V-0 klassifiziert

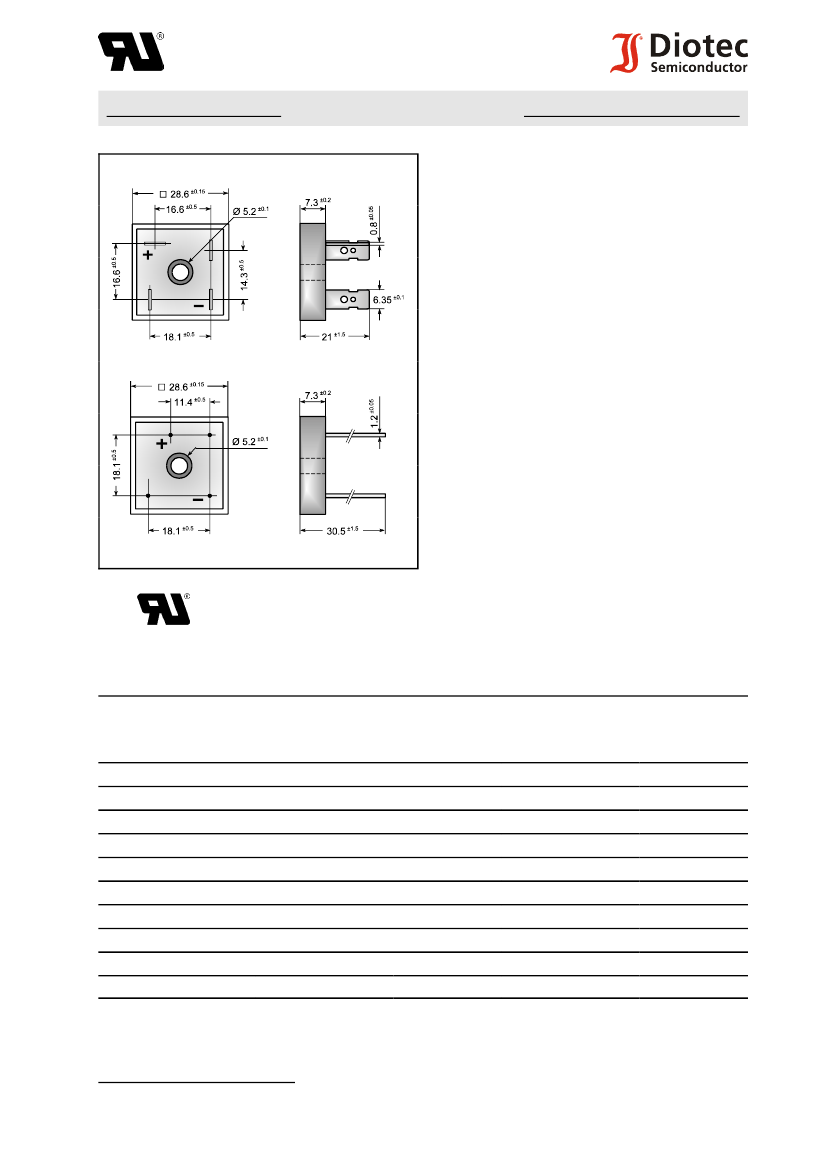

Dimensions / Maße in mm
Type “WM”/”WP”
28.6 x 28.6 x 7.3 [mm]
23 g
Standard packaging: bulk
see page 22
Standard Lieferform: lose im Karton s.S.22
Recognized Product – Underwriters Laboratories Inc.® File E175067
Anerkanntes Produkt – Underwriters Laboratories Inc.® Nr. E175067
Maximum ratings
Type
Typ
KBPC 1000 F/W
KBPC 1001 F/W
KBPC 1002 F/W
KBPC 1004 F/W
KBPC 1006 F/W
KBPC 1008 F/W
KBPC 1010 F/W
KBPC 1012 F/W
KBPC 1014 F/W
KBPC 1016 F/W
Repetitive peak forward current
Periodischer Spitzenstrom
1
2
Grenzwerte
max. alternating input voltage
max. Eingangswechselspannung
V
VRMS
[V]
35
70
140
280
420
560
700
800
900
1000
f > 15 Hz
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
1
)
50
100
200
400
600
800
1000
1200
1400
1600
I
FRM
60 A
2
)
) Valid for one branch – Gültig für einen Brückenzweig
) Valid, if the temperature of the case is kept to 120
/
C – Gültig, wenn die Gehäusetemp. auf 120
/
C gehalten wird
08.10.2003
1
KBPC 1000 F … KBPC 1016 F
KBPC 1000 W … KBPC 1016 W
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Rating for fusing – Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
A
= 25
/
C
T
A
= 25
/
C
I
FSM
i
2
t
T
j
T
S
200 A
166 A
2
s
– 50…+150
/
C
– 50…+150
/
C
Kennwerte
T
A
= 50
/
C
T
j
= 25
/
C
T
j
= 25
/
C
R-load
C-load
I
F
= 5 A
V
R
= V
RRM
I
FAV
I
FAV
V
F
I
R
V
ISO
R
thC
10-32 UNF
M5
10.0 A
8.0 A
< 1.2 V
1
)
< 25
:
A
> 2500 V
< 3.0 K/W
18 ± 10% lb.in
2 ± 10% Nm

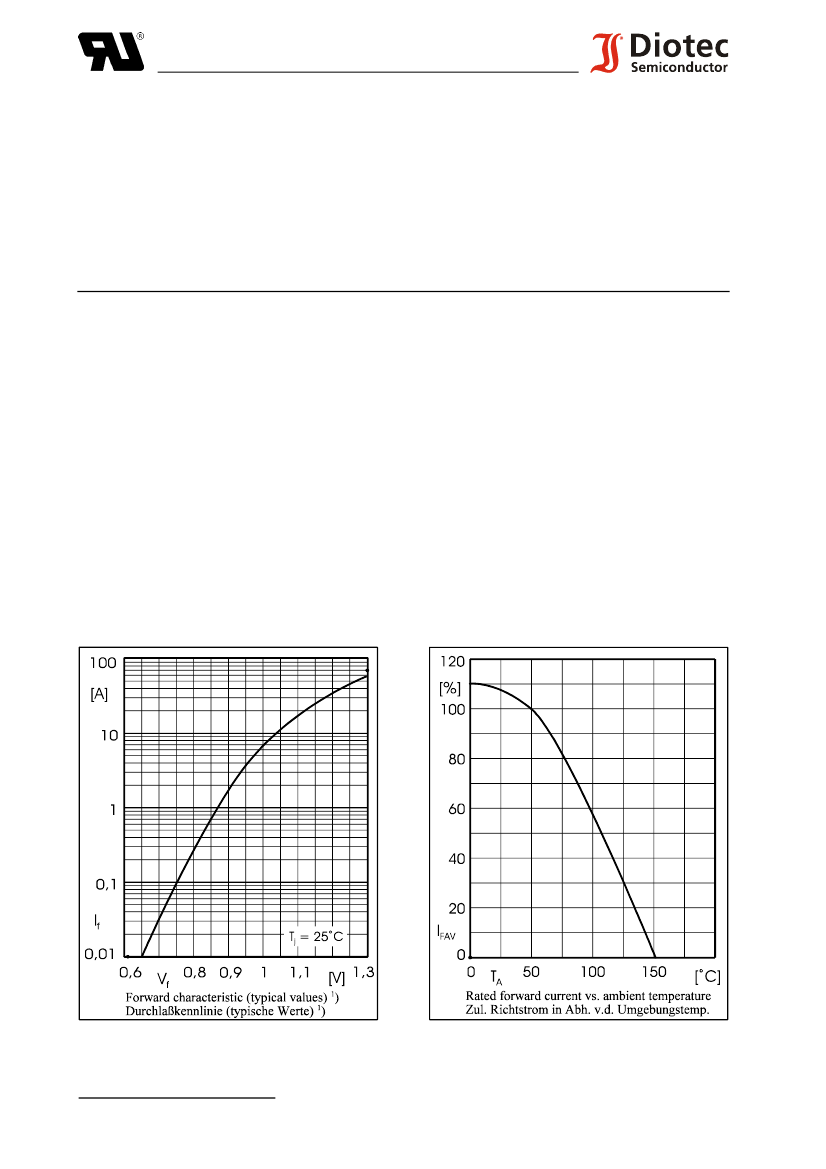

Characteristics
Max. current with cooling fin 300 cm
2
Dauergrenzstrom mit Kühlblech 300 cm
2
Forward voltage – Durchlaßspannung
Leakage current – Sperrstrom
Isolation voltage terminals to case
Isolationsspannung Anschlüsse zum Gehäuse
Thermal resistance junction to case
Wärmewiderstand Sperrschicht – Gehäuse
Admissible torque for mounting
Zulässiges Anzugsdrehmoment
1
) Valid for one branch – Gültig für einen Brückenzweig
08.10.2003
2
