REV.
DESCRIPTION
DATE
APPROVED
A
Engineering Update w/o Changes
02/23/04
M. C.
0.200 [5.1mm]
TYP.
Ø.345 [Ø8.8mm]
Ø.055 [Ø1.4mm]
TYP.
Ø.045 [Ø1.1mm]
TYP.
0.050 [1.3mm]
0.075 [1.9mm]
0.14 [3.6mm]
TYP.
STANDARD TOLERANCE
( UNLESS OTHERWISE SPECIFIED )
DECIMALS
ANGULAR
®
2. MATERIAL: NYLON 6/6, 94V-2, WHITE. BIVAR MATERIAL CODE 04-WE.
BASF ULTRAMID NYLON 6/6 A3K WHITE.
1. GENERAL SPECIFICATIONS: BIVAR MOLDED COMPONENT SPECIFICATION BV00-E101.
.X
.XX
.XXX
DESIGNED:
± .1
± .01
± .005
X°
± 1°
4 THOMAS, IRVINE, CA. 92618
TEL: (949) 951-8808
FAX: (949) 951-3974
TITLE:

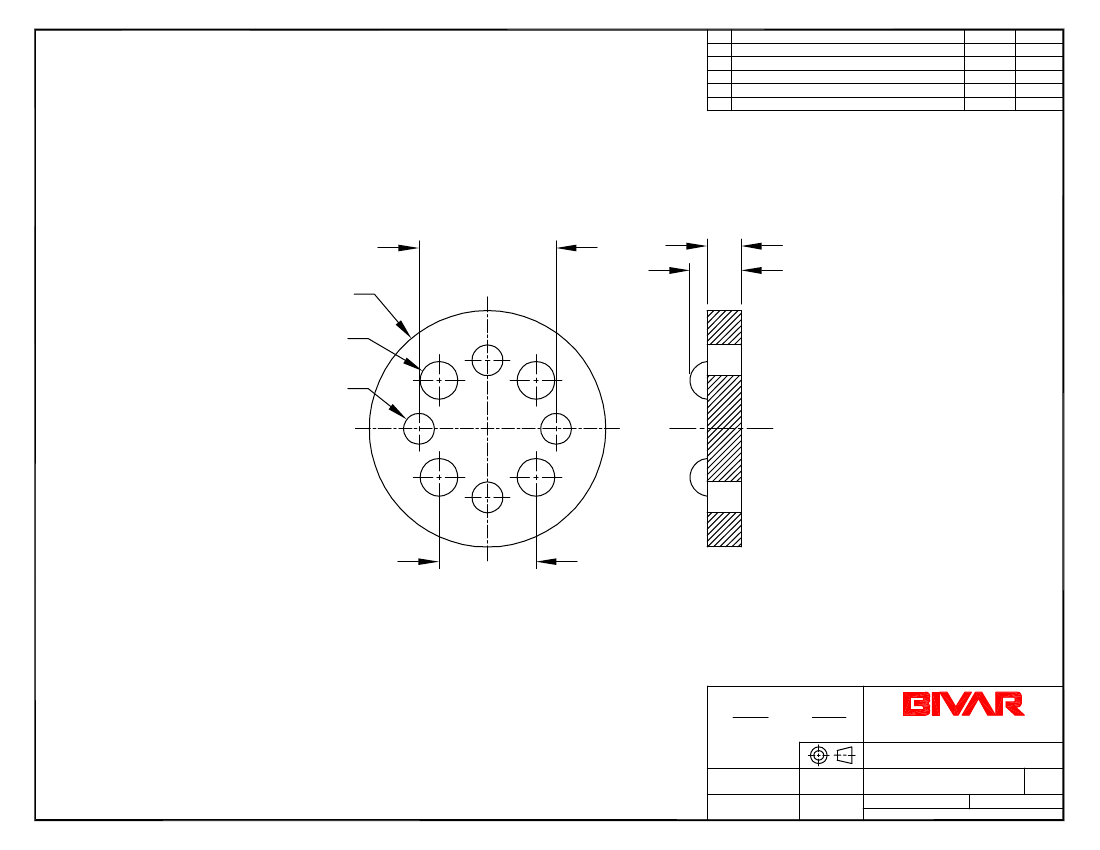

PERM-O-PAD TO-5 MOUNT
DATE:
PART NO:
REVISION:
Shane Irving
CHECKED:
01/12/99
DATE:
513-075
A
CAGE CODE : 32559
SHEET #
1
OF
1
M. Chen
09/23/03
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING.
