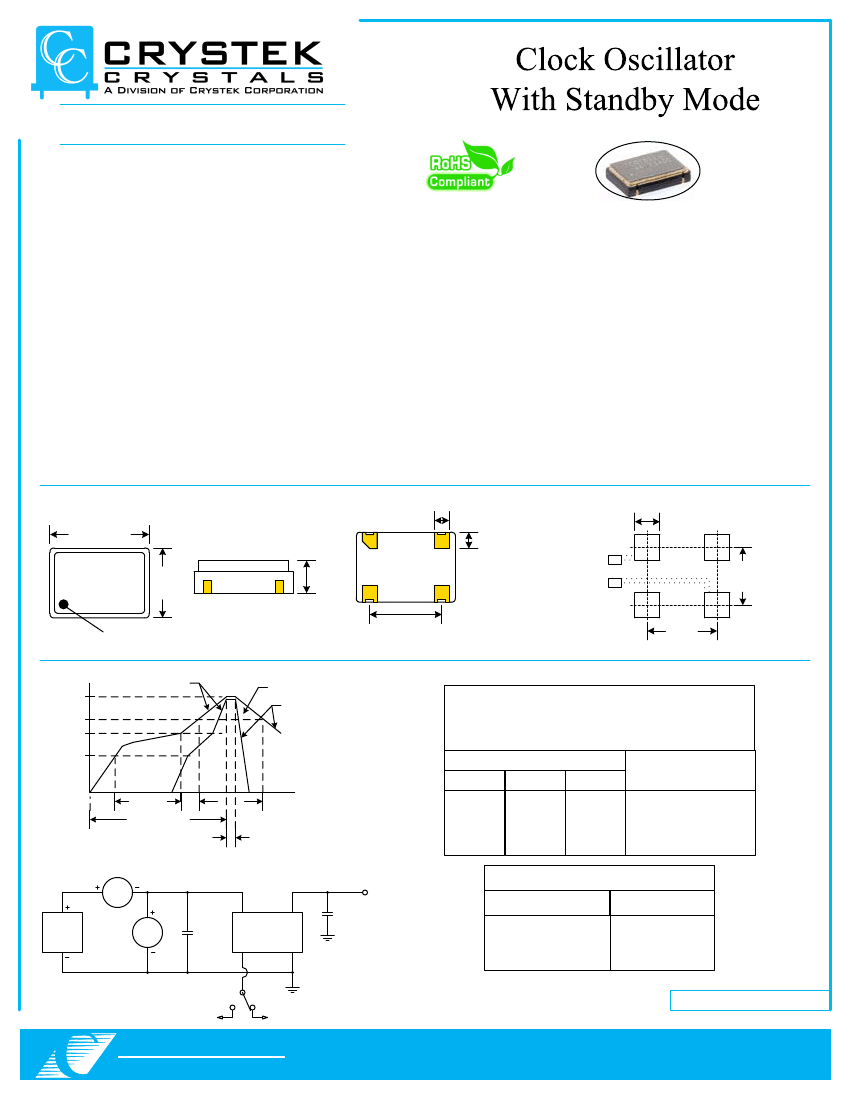

CS33xx Model
5×7 mm SMD,
3.3V, HCMOS
Frequency Range:
1.544 MHz to 156.250 MHz
Frequency Stability:
±20ppm to ±100ppm
Temperature Range:
0°C to 70°C
(Option M)
-20°C to 70°C
(Option E)
-40°C to 85°C
Storage:
-45°C to 90°C
Input Voltage:
3.3V ± 0.3V
Input Current:
1.544~34.00 MHz
18mA Max
35.00~50.00 MHz
25mA Max
51.00~69.00 MHz
30mA Max
70.00~156.25 MHz
45mA Max
Standby Current
3uA Typ., 10uA Max
Output:
HCMOS
Symmetry:
45/55% Max @ 50% Vdd
Rise/Fall Time (into 15pF Load):
1.54~10.00 MHz
5ns Max @ 20% to 80%
10.10~30.00 MHz
4ns Max @ 20% to 80%
30.10~50.00 MHz
3ns Max @ 20% to 80%
50.10~80.00 MHz
2.5ns Max @ 20% to 80%
80.10~156.25 MHz
2ns Max @ 20% to 80%
Logic:
"0" = 10% Vdd Max
"1" = 90% Vdd Min
Start-up Time:
10ms Max
Load:
30pF Max, >125MHz 15pF Max
Jitter RMS:
12kHz~80MHz
0.5ps Typ, 1ps Max
Aging:
<3ppm 1
st
/yr, <1ppm every year thereafter
The CS33xx Series utilizes
fundamental and 3
rd
overtone
crystal technology to provide a
low jitter output frequency.
The oscillator is equipped with
power saving standby feature
for battery and other low drain
applications.
Available on
16mm tape and reel in
quantities of 1K.
Dimensions inches (mm)
All dimensions are Max unless otherwise specified.
0.283
(7.20)
SUGGESTED PAD LAYOUT
0.055 Typ.
(1.40 Typ.)
#1
#2
#3
0.045 ±0.008
(1.14 ±0.20)
0.071 SQ
(1.80)
P/N XXXX
Frequency
XX
0.204
(5.02)
0.071
(1.80)
#4
0.165
(4.19)
Denotes pad 1
XXXX=Date Code XX=Lot Code
RECOMMENDED REFLOW SOLDERING PROFILE
Ramp-Up
3°C/Sec Max.
0.200 ±0.005
(5.08 ±0.13)
0.200
(5.08)
0.01uF Bypass Capacitor Recommended
TEMPERATURE
260°C
217°C
200°C
150°C
Critical Temperature
Zone
Ramp-Down
6°C/Sec.
Crystek Part Number Guide
Example: CS3392-44.736MHZ
Example: CSM3392-44.736MHZ
Example: CSE3392-44.736MHZ
Temperature
0/70°C
-20/70°C
CSM3390
CSM3392
CSM3391
N/A
-40/85°C
CSE3390
CSE3392
CSE3391
N/A
Frequency Stability
+/- 100ppm
+/- 50ppm
+/- 25ppm
+/- 20ppm
Preheat
180 Secs. Max.
8 Minutes Max.
90 Secs. Max.
260°C for
10 Secs. Max.
NOTE: Reflow Profile with 240°C peak also acceptable.
TEST CIRCUIT
pin 4
Vdd
CS3390
CS3392
CS3391
CS3398
Standby Function
OUT
pin 3
OUT
mA
M
O/P Load
incl Probe Cl
Function pin 1
Open
"1" level 0.7×Vdd Min
"0" level 0.3×Vdd Max
Oscillator State
Oscillator Active
Oscillator Active
Oscillator Stopped
PWR
Supply
VM
Bypass
Cap.
E/D
OSC.
GND
pin 1
pin 2
High Impedance
GND or "LOW"
Oscillation
OPEN or "HIGH"
Specifications subject to change without notice.
TD-052703 Rev.H
CRYSTEK
CORPORATION
12730 Commonwealth Drive • Fort Myers, Florida 33913
Phone: 239-561-3311 • 800-237-3061
Fax: 239-561-1025 • www.crystek.com
