Netz-Thyristor-Modul
Phase Control Thyristor Module
Datenblatt / Data sheet
TT142N
TT142N
Kenndaten
TT142N...-K
TD142N
TD142N...-A
DT142N
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Vorwärts- und Rückwärts-Spitzensperrspannung T
vj
= -40°C... T
vj max
repetitive peak forward off-state and reverse voltages
Vorwärts-Stoßspitzensperrspannung
non-repetitive peak forward off-state voltage
Rückwärts-Stoßspitzensperrspannung
non-repetitive peak reverse voltage
Durchlaßstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Stoßstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Kritische Stromsteilheit
critical rate of rise of on-state current
Kritische Spannungssteilheit
critical rate of rise of off-state voltage
T
C
= 85°C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
DIN IEC 747-6 f = 50 Hz,
i
GM
= 0,6 A, di
G
/dt = 0,6 A/µs
T
vj
= T
vj max
, v
D
= 0,67 V
DRM
6.Kennbuchstabe / 6
th
letter F
T
vj
= -40°C... T
vj max
T
vj
= +25°C... T
vj max
Elektrische Eigenschaften
V
DRM
,V
RRM
1200
V
DSM
V
RSM
I
TRMSM
I
TAVM
I
TSM
I²t
(di
T
/dt)
cr
(dv
D
/dt)
cr
1200
1300
1400 V
1600 V
1400 V
1600 V
1500 V
1700 V
230 A
142 A
4800 A
4100 A
115000 A²s
84000 A²s
150 A/µs
1000 V/µs
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Zündstrom
gate trigger current
Zündspannung
gate trigger voltage
Nicht zündender Steuerstrom
gate non-trigger current
Nicht zündende Steuerspannung
gate non-trigger voltage
Haltestrom
holding current
Einraststrom
latching current
Vorwärts- und Rückwärts-Sperrstrom
forward off-state and reverse current
Zündverzug
gate controlled delay time
prepared by: C.Drilling
approved by: J. Novotny
T
vj
= T
vj max
, i
T
= 500 A
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= 25°C, v
D
= 6 V
T
vj
= 25°C, v
D
= 6 V
T
vj
= T
vj max
, v
D
= 6 V
T
vj
= T
vj max
, v
D
= 0,5 V
DRM
T
vj
= T
vj max
, v
D
= 0,5 V
DRM
T
vj
= 25°C, v
D
= 6 V, R
A
= 5
Ω
T
vj
= 25°C, v
D
= 6 V, R
GK
≥
10
Ω
i
GM
= 0,6 A, di
G
/dt = 0,6 A/µs,
t
g
= 20 µs
T
vj
= T
vj max
v
D
= V
DRM
, v
R
= V
RRM
DIN IEC 747-6 T
vj
= 25 °C,
i
GM
= 0,6 A, di
G
/dt = 0,6 A/µs
date of publication:
revision:
03.07.02
1
v
T
V
(TO)
r
T
I
GT
V
GT
I
GD
V
GD
I
H
I
L
max.
1,56 V
0,9 V
1,1 mΩ
max.
max.
max.
max.
max.
max.
max.
150 mA
2 V
10 mA
5 mA
0,25 V
200 mA
800 mA
i
D
, i
R
t
gd
max.
max.
30 mA
3 µs
BIP AC / 22 Nov , A.Rüther
A70 / 95
Seite/page
1/12
N
Netz-Thyristor-Modul
Phase Control Thyristor Module
Datenblatt / Data sheet
TT142N
T
vj
= T
vj max
, i
TM
= I
TAVM
v
RM
= 100 V, v
DM
= 0,67 V
DRM
dv
D
/dt = 20 V/µs, -di
T
/dt = 10 A/µs
5.Kennbuchstabe / 5
th
letter O
RMS, f = 50 Hz, t = 1 min
RMS, f = 50 Hz, t = 1 sec
t
q
Elektrische Eigenschaften / Electrical properties
Charakteristische Werte / Characteristic values
Freiwerdezeit
circuit commutated turn-off time
typ.
V
ISOL
200 µs
2,5 kV
3,0 kV
Isolations-Prüfspannung
insulation test voltage
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
Thermische Eigenschaften
Modul / per Module,
Θ
= 180° sin
pro
pro Zweig / per arm,
Θ
= 180° sin
pro Modul / per Module, DC
pro Zweig / per arm, DC
pro Modul / per Module
pro Zweig / per arm
R
thJC
max.
max.
max.
max.
max.
max.
0,110
0,220
0,106
0,212
°C/W
°C/W
°C/W
°C/W
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Innere Isolation
internal insulation
Anzugsdrehmoment für mechanische Anschlüsse
mounting torque
Anzugsdrehmoment für elektrische Anschlüsse
terminal connection torque
Steueranschlüsse
control terminals
Gewicht
weight
Kriechstrecke
creepage distance
Schwingfestigkeit
vibration resistance
R
thCH
T
vj max
T
c op
T
stg
0,03 °C/W
0,06 °C/W
125 °C
-40...+125 °C
-40...+130 °C
Mechanische Eigenschaften
Seite 3
page 3
AlN
Toleranz / Tolerance ± 15%
Toleranz / Tolerance ± 10%
DIN 46 244
G
M1
M2
6
6
A 2,8 x 0,8
typ.
310 g
15 mm
f = 50 Hz
file-No.
50 m/s²
E 83336
Nm
Nm
Mit diesem Datenblatt werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Es gilt in
Verbindung mit den zugehörigen technischen Erläuterungen.
This data sheet specifies semiconductor devices, but promises no characteristics. It is valid in combination with the belonging
technical notes.
BIP AC / 22 Nov , A.Rüther
A70 / 95
Seite/page
2/12
N
Netz-Thyristor-Modul
Phase Control Thyristor Module
Datenblatt / Data sheet
TT142N

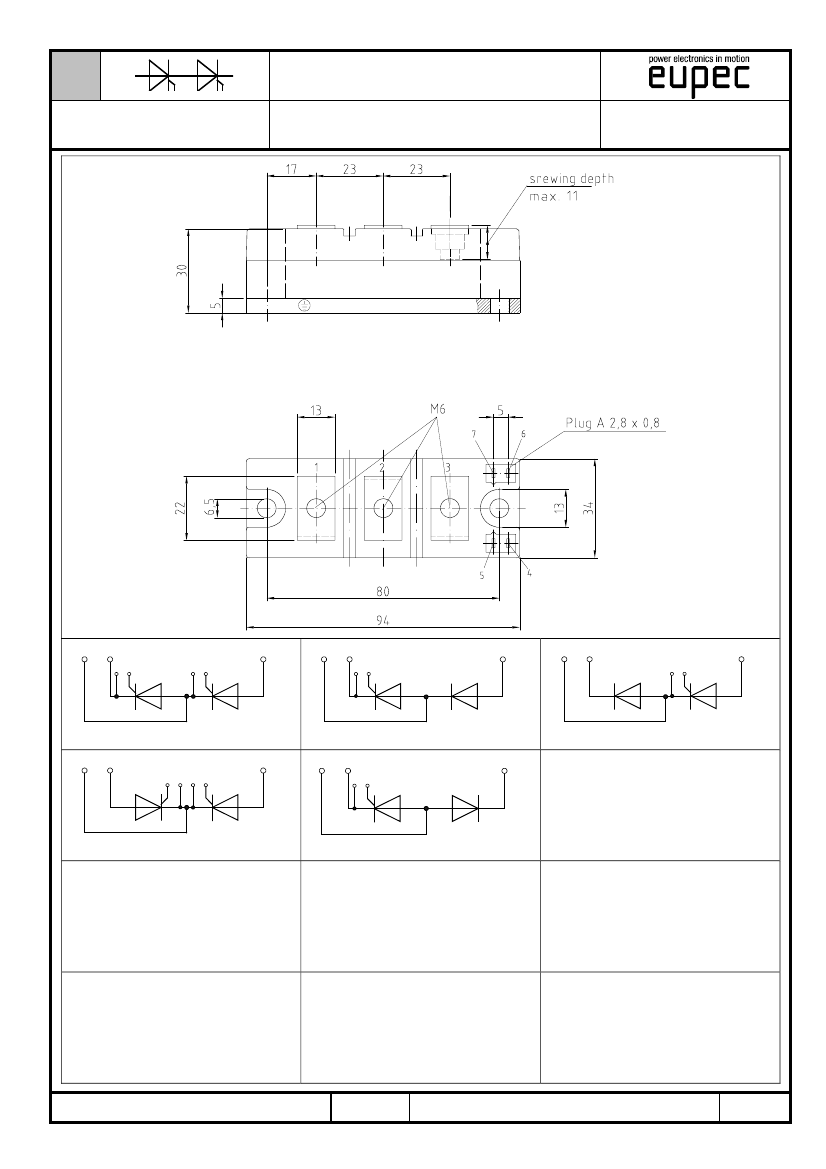

Maßbild
Maßbild
Maßbild
1
2
5 4
3
7 6
1
2
5 4
3
1
2
7 6
3
TT
1
2
4 5 7 6
TD
3
DT
3
1
2
5 4
TT-K
TD-A
BIP AC / 22 Nov , A.Rüther
A70 / 95
Seite/page
3/12
N
Netz-Thyristor-Modul
Phase Control Thyristor Module
Datenblatt / Data sheet
TT142N
R,T – Werte
Di
R,T-Werte
Analytische Elemente des transienten Wärmewiderstandes Z
thJC
für DC
Analytical elements of transient thermal impedance Z
thJC
for DC
1
0,0094
0,0014
2
0,0224
0,0253
3
0,0586
0,267
4
0,122
1,68
n
max
Pos. n
R
thn
[°C/W]
τ
n
[s]
5
6
7
Analytische Funktion / Analytical function:
Z
thJC
=
n=1
S
R
thn
1 -e
–t
t
n
Luftselbstkühlung / Natural cooling
3 Module pro Kühlkörper / 3 modules per heatsink
Kühlkörper / Heatsink type: KM17
(45W)
Analytische Elemente des transienten Wärmewiderstandes Z
thCA
Analytical elements of transient thermal impedance Z
thCA
Pos. n
R
thn
[°C/W]
τ
n
[s]
1
1,71
1200
2
0,135
14
3
0,013
4
4
5
6
7
Verstärkte Kühlung / Forced cooling
3 Module pro Kühlkörper / 3 modules per heatsink
Kühlkörper / Heatsink type: KM17
(Papst 4650N)
Analytische Elemente des transienten Wärmewiderstandes Z
thCA
Analytical elements of transient thermal impedance Z
thCA
Pos. n
R
thn
[°C/W]
τ
n
[s]
1
0,515
354
2
0,119
13,6
3
0,026
2,41
4
5
6
7
n
max
Analytische Funktion / Analytical function:
Z
thCA
=
n=1
S
R
thn
1 -e
–t
t
n
BIP AC / 22 Nov , A.Rüther
A70 / 95
Seite/page
4/12
N
Netz-Thyristor-Modul
Phase Control Thyristor Module
0,300
Diagramme
Datenblatt / Data sheet
TT142N
Θ
=
30°
60°
90°
120°
180°
0,250
0°
Trans. Wärmewiderstand bei Sinus
0
180°
0,200
0,150
0,100
0,050
0,000
0,01
0,1
1
t [s]
10
100

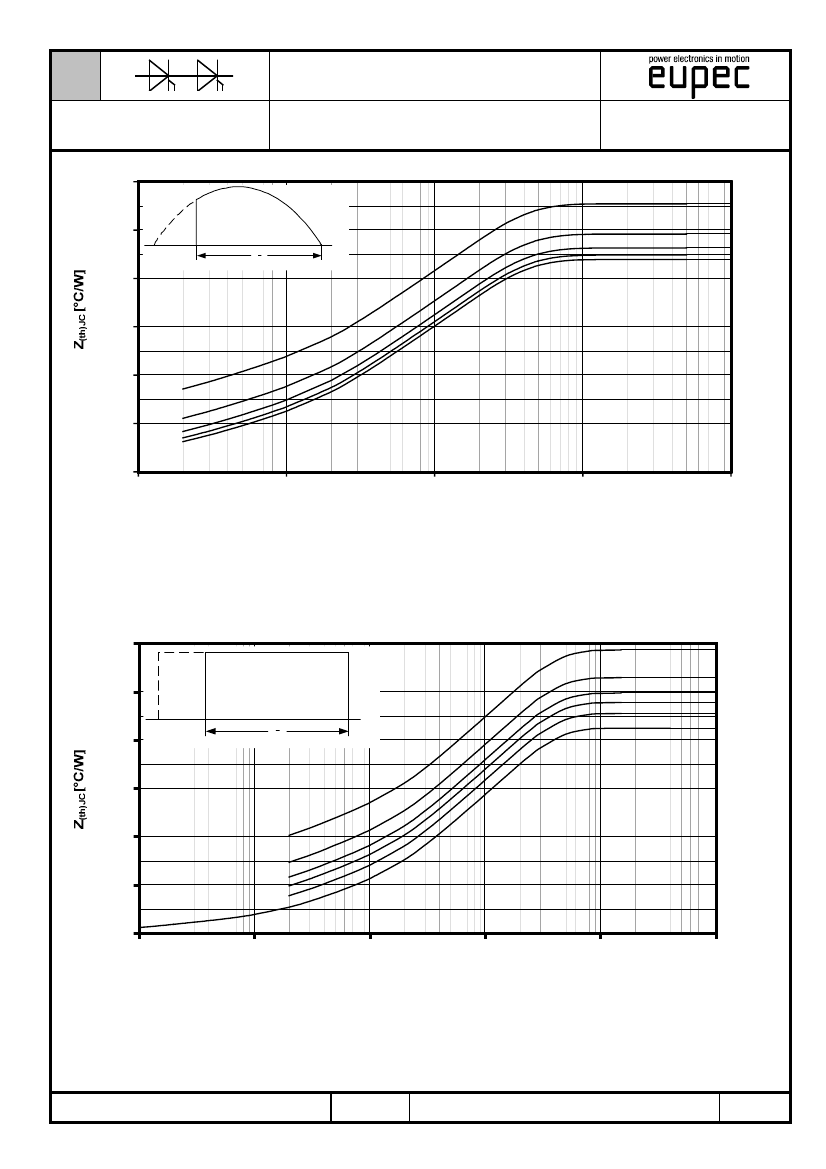

Transienter innerer Wärmewiderstand je Zweig / Transient thermal impedance per arm Z
thJC
= f(t)
Sinusförmiger Strom / Sinusoidal current
Parameter: Stromflußwinkel
Θ
/ Current conduction angle
Θ
Trans. Wärmewiderstand bei Rechteck
0,300
0,250
0,200
0,150
0,100
0,050
0,000
0,001
0,01
0,1
t [s]
1
10
100
0°
Θ
=
30°
60°
90°
120°
180°
DC
0
180°
Transienter innerer Wärmewiderstand je Zweig / Transient thermal impedance per arm Z
thJC
= f(t)
Rechteckförmiger Strom / Rectangular current
Parameter: Stromflußwinkel
Θ
/ Current conduction angle
Θ
BIP AC / 22 Nov , A.Rüther
A70 / 95
Seite/page
5/12
