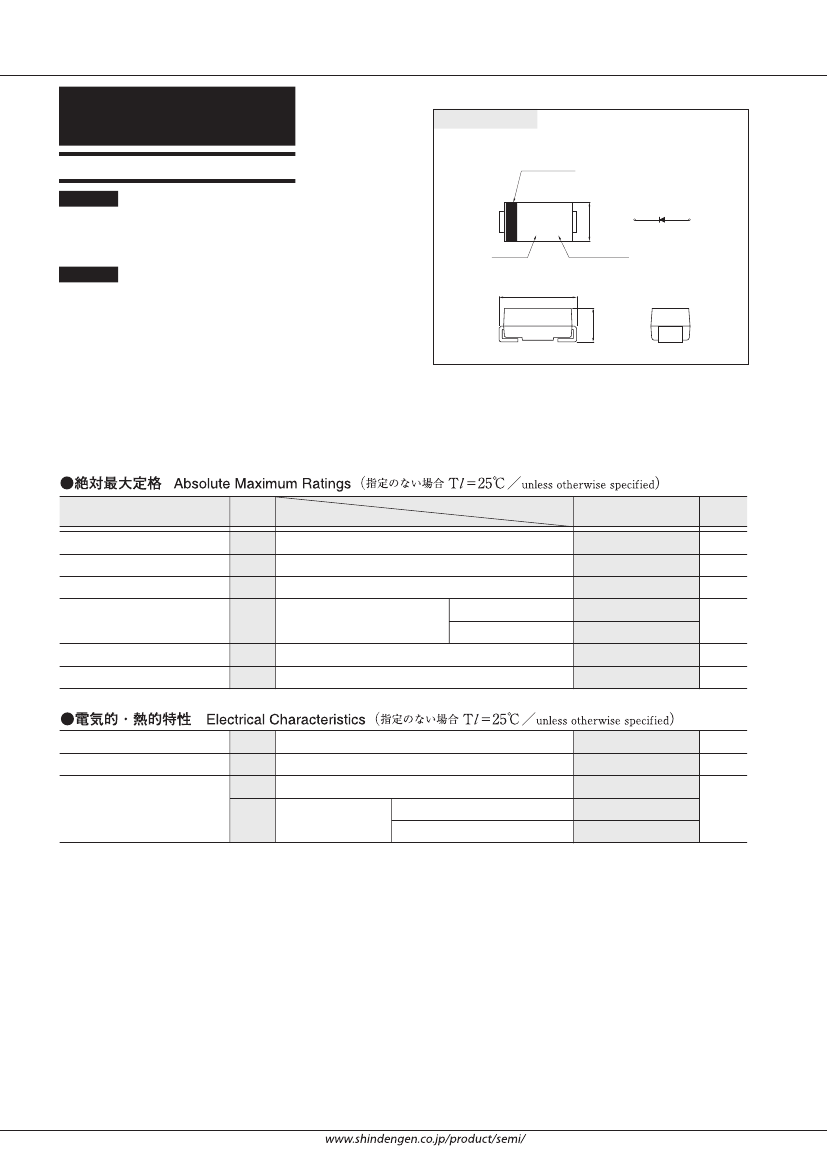

Rectifier Diode
Surface Mounting Device Single Diode
面実装デバイス 単½型
D1F60A
600V 1.2A
特長
• 小型 SMD
• 耐湿性に優れ高信頼性
• 高
I
FSM
■外観図
OUTLINE
Package
：
1F
カ½ードマーク
Cathode mark
Unit : mm
Weight : 0.058g typ.）
（
VA
7D
①
2.5
②
＋①
②−
Feature
• Small SMD
• High-Reliability
• Large
I
FSM
品名略号
Type No.
5.0
ロッ
ト記号
（例）
Date code
2.0
外½図については新電元 Web サイト又は〈半導½½品一覧表〉をご参照下
さい。捺印表示については捺印仕様をご確認下さい。
For details of outline dimensions, refer to our web site or the Semiconductor
Short Form Catalog. As for the marking, refer to the specification “Marking,
Terminal Connection”
.
■定格表
RATINGS
項 目
Item
保存温度
Storage Temperature
接合部温度
Operation Junction Temperature
せん頭逆電圧
Maximum Reverse Voltage
出力電流
Average Rectified Forward Current
せん頭サージ順電流
Peak Surge Forward Current
電流二乗時間積
Current Squared Time
記号
条 件
Symbol Conditions
T
stg
T
j
V
RM
I
O
I
FSM
I
2
t
50Hz 正弦波，抵抗負荷，Ta=25℃
50Hz sine wave,
Resistance load, Ta= 25℃
品 名
Type No.
D1F60A
−55∼150
150
600
単½
Unit
℃
℃
V
A
A
A
2
s
アルミナ基板実装
On alumina substrate
プリント基板実装
On glass-epoxy substrate
1.2
0.88
45
8
50Hz 正弦波，非繰り返し１サイクルせん頭値，Tj = 25℃
50Hz sine wave , Non-repetitive 1cycle peak value, Tj = 25℃
1ms≦t＜10ms，Tj = 25℃
順電圧
Forward Voltage
逆電流
Reverse Current
熱抵抗
Thermal Resistance
V
F
I
R
θjl
θja
I
F =
1.2A,
V
R =
V
RM
,
パルス測定
Pulse measurement
パルス測定
Pulse measurement
MAX
MAX
MAX
0.97
10
23
108
157
V
μA
℃/W
接合部・リード間
Junction to Lead
接合部・周囲間
Junction to Ambient
アルミナ基板実装
On alumina substrate
プリント基板実装
On glass-epoxy substrate
MAX
MAX
126
（J534-1）
