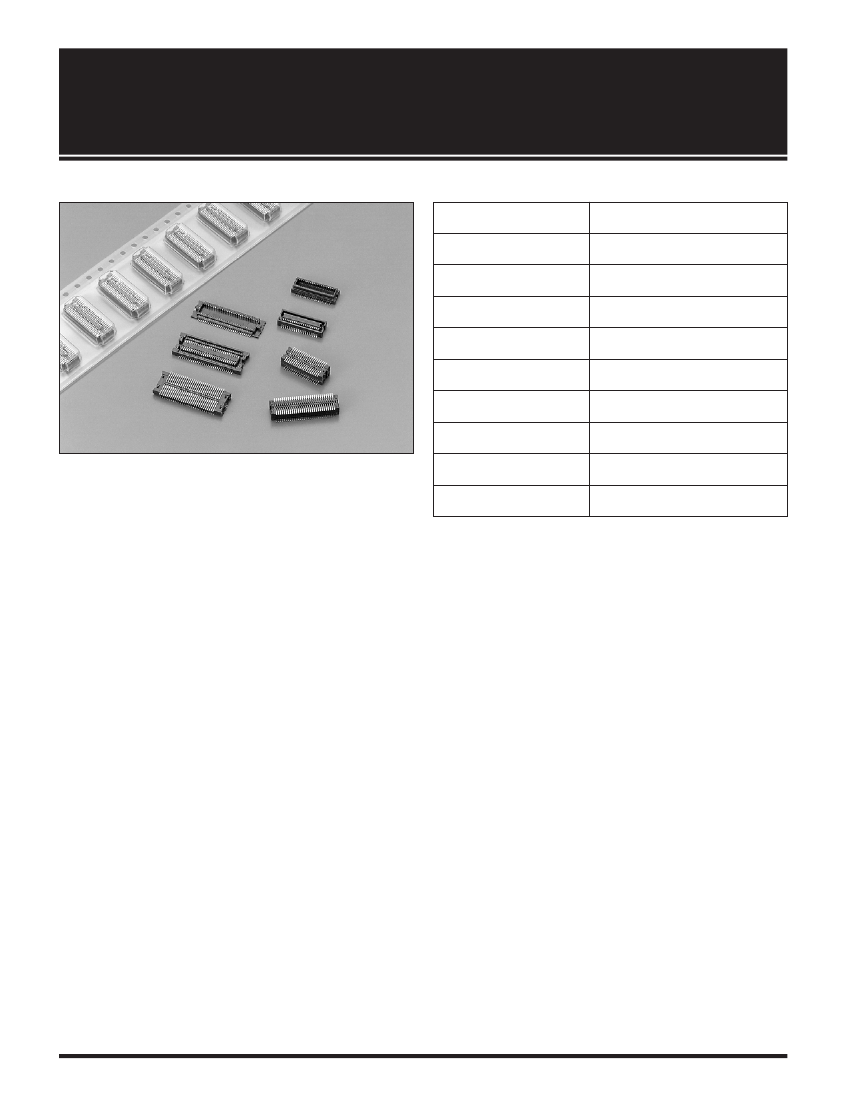

0.5
mm
Pitch
Series
5087
AC/DC 0.4A
シリーズ
5087
（Series）
基板間高さ
＊
＊
＊
2.0mm /2.5mm /3.0mm/3.5mm /4.0mm
（Stacking Height）
極間隔
0.5mm
（Pitch）
極数
20∼100
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 50V
（Rated Voltage）
耐電圧
AC 500Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat-resistant plastic
−25∼85℃
SERIES 5087
◇概要
5087シリーズは、市場の高密度実装の要求、特に携帯タイプの小型機器向けに開発された、0.5mmピッチの基板対基板コネクタです。基板間高さ
2.0、2.5、3.0、3.5、4.0mmのバリエーションを用意しました。
◇Outline
Series 5087 is a 0.5mm pitch, space-efficient, Board to Board connector that responds to a surge of downsizing and slimming
requirements for cellular phones, PHS, digital AV equipment and etc. 2.0mm, 2.5mm, 3.0mm, 3.5mm and 4.0mm in stacking
height are available.
◇特長
(1) 金具付き/無し、吸着テープ付き/無しに対応します。
(2) 嵌合部のこじりに強い設計構造で、自然½下時の衝撃にも大きな信頼性を実現しています。
(3) 超小型ながら、クリック感のある確実な嵌合です。
◇Features
(1) Series 5087 offerd with metal tab or without metal tab, with vacuum tape or without vacuum tape.
(2) Designed to have the strong resistance against torque forces on mating area to achieve the high reliability in the natural fall
shock.
(3) KCP's original design concept achieves extremely high reliability in the connection of super micro sized connector.
＊H2.0mm/2.5mm/3.5mmにつきましては、営業部にご確認願います。
＊For 2.0mm, 2.5mm and 3.5mm in stacking height, please feel
free to contact our sales department.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.

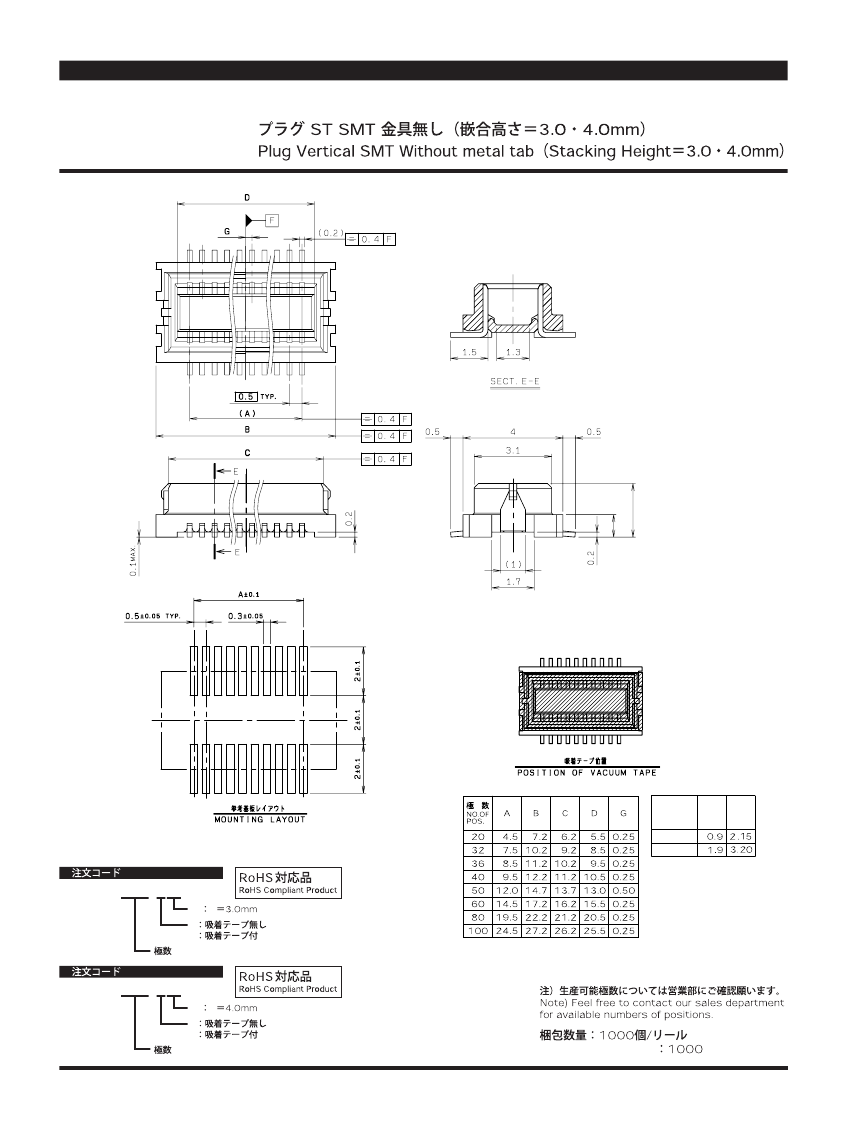

0.5mm Pitch
SERIES
5087

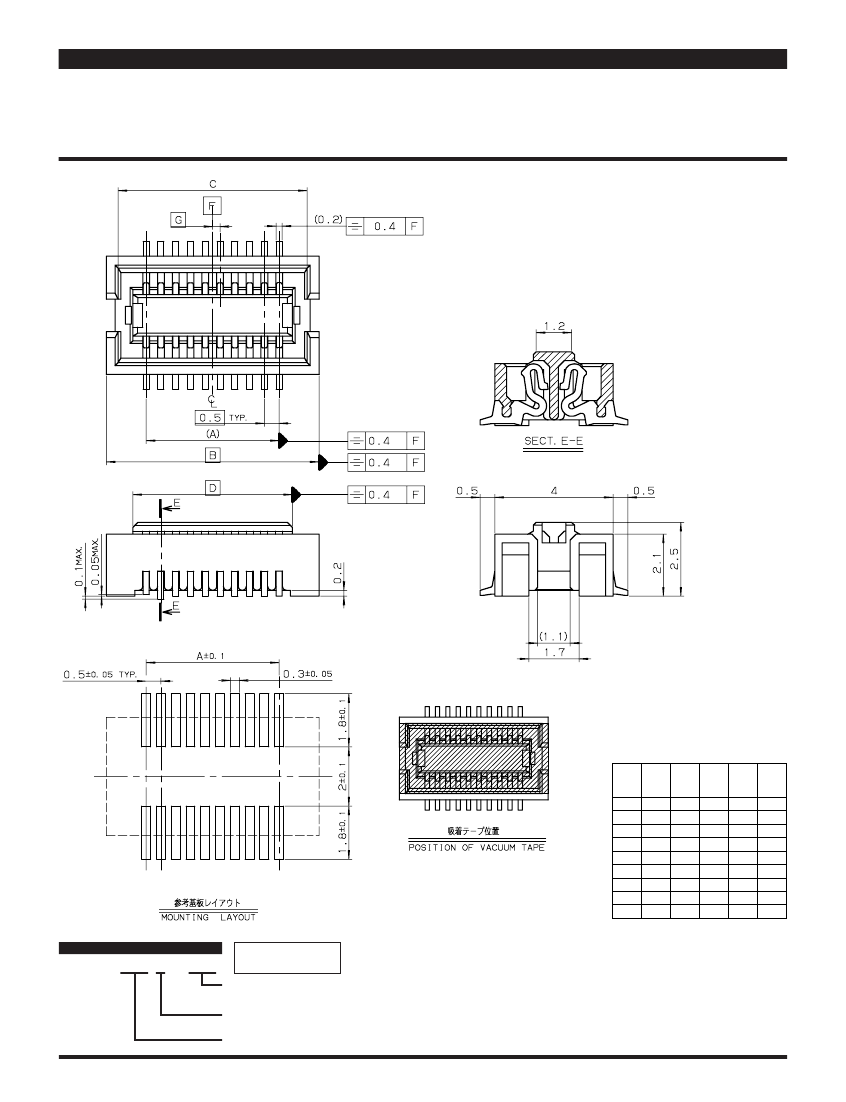

リセ ST SMT 金具無し（嵌合高さ＝3.0・4.0mm）
Receptacle Vertical SMT Without metal tab（Stacking Height＝3.0・4.0mm）
極 数
NO.OF
POS.
A
B
C
D
G
20
30
32
36
40
50
60
80
100
4.5
7.0
7.5
8.5
9.5
12.0
14.5
19.5
24.5
7.2
9.7
10.2
11.2
12.2
14.7
17.2
22.2
27.2
6.4
8.9
9.4
10.4
11.4
13.9
16.4
21.4
26.4
5.4
7.9
8.4
9.4
10.4
12.9
15.4
20.4
25.4
0.25
0.50
0.25
0.25
0.25
0.50
0.25
0.25
0.25
注文コード
ORDERING CODE
24 5087 XXX X00 XXX+
RoHS 対応品
RoHS Compliant Product
829：Au 0.1μm/MIN.
861：Au 0.38μm/MIN.
2：吸着テープ無し Without vacuum tape
9：吸着テープ付 With vacuum tape
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.

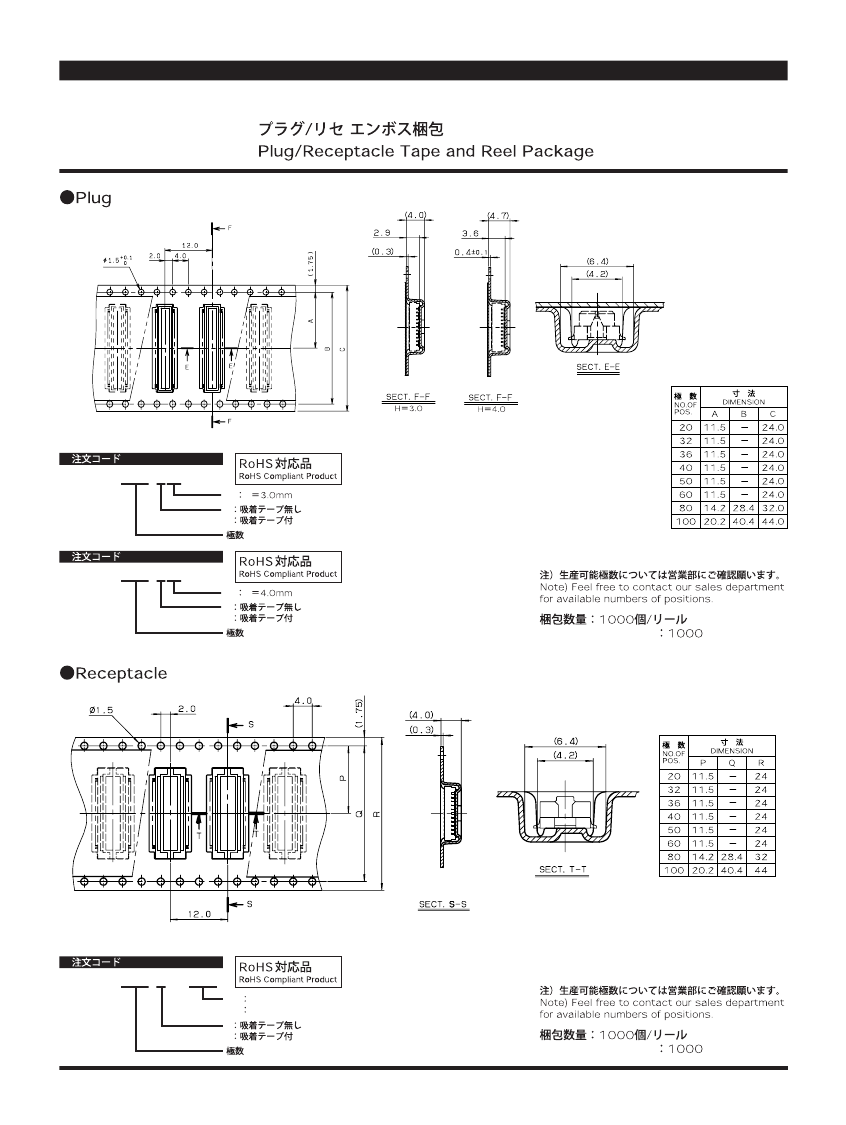

梱包数量：1000個/リール
PACKING QUANTITY：1000/Reel
