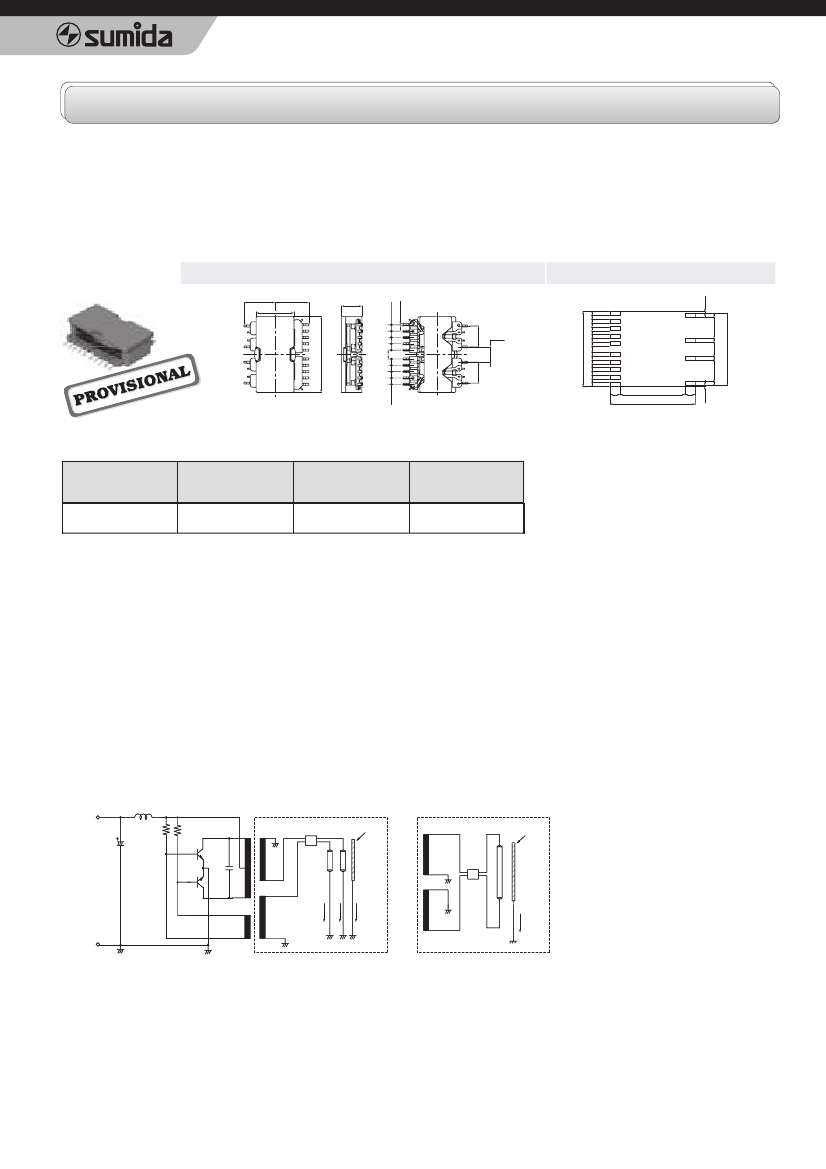

INVERTER
CEIDL369
OUTLINE /
概要
1. The leakage transformer has a special core that allows for co-axial
winding.
2. Suitable for large LCD panel, and complies to customer needs of
high open voltage and high lamp wattage.
3. Inverter transformer corresponding to multiple CCFL lamps driving
for large LCD TV application
DIMENSIONS (mm)
外½寸法図
1. 独自の磁気構造とコアアキシャル（同軸）巻き線を採用したリーケー
ジ型インバータトランス。
2. 大型液晶パネルに最適で、高開放電圧・高管電力に対応。
3. 大型液晶モニター（TV）バックライト電源の多灯点灯に対応したインバー
タトランスです。
LAND PATTERNS (mm)
推奨ランド寸法
4 - 3 .0
14-0.8
a
0.55
a
b
14.75
11
10
9 .9
13 12
29.8
36.0
4 .2
b
a
9 .9
14
a
b
1
a
a=1.6 4.0
b=1.4
4-3.0
33.8
Product Type
品名
CEIDL369
Frequency Range
適応周波数
40kHz~65kHz
Max. Open Voltage
最大開放電圧
1600Vrms(2000Vrms,3sec)
Max. Lamp Wattage
最大管電力
10Wx2
FEATURES
／特徴
1. Unique shielding reduces noise emissions.
2. Leakage transformer types are magnetically shielded.
3. No ballast capacitor is required due to leakage structure of the
transformer.
4. High temperature reflow soldering is permitted. (Pb free)
5. It is possible to drive 2 CCFLs in 1 transformer. No ballast capacitor
is required
APPLICATION
／用途
1. Large LCD TV
2. LCD monitor
1. 大型液晶テレビ
2. 液晶モニタ
1. 独自磁気構造により不要輻射を激減。
2. 閉磁路構造のリーケージトランスです。
3. リーケージ構造により、バラストコンデンサが不要。
4. 高温リフローはんだ（鉛フリー）対応可。
5. 1トランスで、 CCFL2灯点灯可½なバラストコンデンサー不要型インバータトランスです。
Schematic
／ 回路図(CEIDL369 and EIDL369)*自励式
L
Vin
R
C
R
Tr1
C
(P.P)
Lamp
Cover
Lamp
Cover
Tr2
IL1 IL2
IG
IG
GND
Normal size panel (TV.Monitor)
Large size panel (TV.Monitor)
About CEIDL369, EIDL369
／CEIDL369, EIDL369について
*This specification might be changed without notice due to under developing and improving. Thank you for your understanding.
*本仕様は開発中につき、½品の改善等により記載内容を予告なく変更することがありますので、ご了承下さい。
North America
Tel:(1) 847 545-6700
Fax:(1) 847 545-6720
E-mail: sales@us.sumida.com
h tt p://www.sum ida.c om
Japan
Tel:(81) 03 3667-3302
Fax:(81) 03 3667-3408
E-mail: sales@jp.sumida.com
Hong Kong
Tel:(852) 2880-6688
Fax:(852) 2565-9600
E-mail: sales@hk.sumida.com
Taiwan
Tel:(886) 2 2726-2177
Fax:(886) 2 2728-2726
E-mail: sales@tw.sumida.com
Singapore
Tel:(65) 6296-3388
Fax:(65) 6296-3390
E-mail: sales@sg.sumida.com
Europe
Tel:(32) 2673-9565
Fax:(32) 2672-0454
E-mail: sales@eu.sumida.com
Rev 1 . 0 0 9 /2 0 0 4
0.55
25.8
4.0
a=1.6
a
8 .3
b
a
a
b
2 8 .7
a
a
5 .7
2. 6
a
b
7.3
a
b
8 .3
a
b
a
16.05
18.0
10.5 MAX
