DATENBLATT
/ Specification
VACUUM SCHM ELZE
Sach Nr.:
Item no.:
T60405-R6126-X013
Datum:
Date:
K-Nr.:
K-no.:
23773
Stromkompensierte Drossel / Common Mode Choke
Kd. Sach Nr.:
Customers part no.:
19.01.2012
1
von
of
Kunde:
Customer
Seite
Page
2

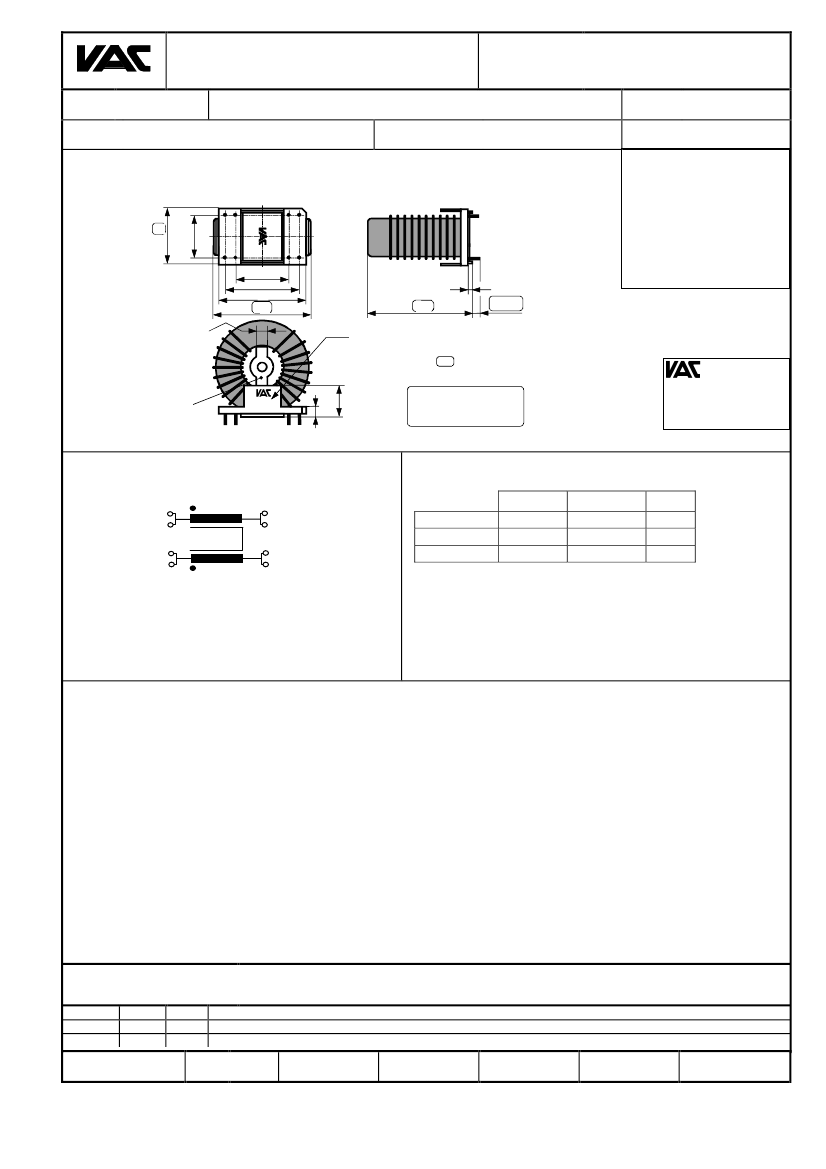

Maßbild (mm):
Mechanical outline
Freimaßtoleranz DIN ISO 2768-c
General tolerances
6 5
2 1
Anschlüsse:
Connections:
Cu verzinnt
Cu tinned
22
15,24
7 8
∅
= 1,4 mm
20,32
11 12
30,48
38
≤40
Beschriftung
(marking)
=Prüfmaß
(test dimension)
15
Toleranz der Stiftabstände
±0,3mm
(Toleranzes grid distance)
2
≤40
3,5±0,5
≥3,0
DC = Date Code
F = Factory
Beschriftung:
marking
Flexibler Trennsteg
(flexible separation)
F
DC
5,5
6126X013
F
DC
Anschlußschema:
Schematic diagram
1
2
5
6
N1
11
12
7
8
Betriebsdaten/Charakteristische Daten (Typische Werte):
Operational data/characteristic data (typical values):
L [mH]
|Z| [Ω]
I
unbal.
[mA]
f=10kHz
1,65
120
12,5
f=100kHz
0,35
400
67
DC
11,5
N2
L
S
≈
1,6
µH
and
f = 100 kHz
I
N
= 35 A,
U
N,rms
= 270 V
( Eine Wicklung kurzgeschlossen / one winding short circuited)
ü
=
1 : 1
m
≈
45 g
-40°
C...+50°
C
-40°
C...+85°
C
Umgebungstemperatur/
ambient temperature:
Lagertemperatur/
storage temperature:
Prüfung:
(V: 100%-Test; AQL...: DIN ISO 2859-Teil1, SC = significant characteristic)
Inspection
1) (V)
2) (AQL 0,25)
3) (V)
4) (AQL 1/S4)
5) (Fix 05)
6) (AQL 1/S4)
M3014:
M3011/1:
M3011/6:
M3011/5:
M3290:
M3200
U
p,eff
= 2,5 kV,
2s,
N gegen/
vs
N
U
AC,eff
= 2 V
U
AC,eff
= 2 V
Toleranz
±
5% (± 0Wdg.)
Tolerance
±
5% (± 0 turns.)
L
1
= 1,65 mH ± 35%,
L
1
= 0,35 mH ± 35%,
Polarity / Turns ratio:
f = 10 kHz,
f = 100 kHz,
Polarität / Übersetzungsverhältnis:
R
Cu1
≤
1,6 mΩ*,
(SC)
R
Cu2
=
≤
1,6 mΩ*
Lötbarkeitstest nach Abschnitt 1
solderability test acc. to chapter 1
Mechanische Prüfung
Mechanical test
Messungen nach Temperaturangleich der Prüflinge an Raumtemperatur
Measurements after temperature balance of the test samples at room temperature
*vorläufig/
preliminary
Weitere Vorschriften:
Applicable documents:
Datum
19.01.12
21.07.11
Hrsg.:
editor
Siehe Seite 2
See page 2
Änderung
Mechanical outline, test dimension specified. M3011/6 marked as SC-value. CN-411
Inspection L(100kHz) added, typical value L(100kHz) adapted to rated value ÄA 318
Name
Dz
Bi
Index
81
81
KB-E
Bearb:
Bi
KB-PM: RKl.
freig.: HS
released
designer
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts
nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
Copying of this document, disclosing it to third parties or using the contents there for any
purposes without express written authorization by use illegally forbidden.
Any offenders are liable to pay all relevant damages.
DATENBLATT
/ Specification
VACUUM SCHM ELZE
Sach Nr.:
Item no.:
T60405-R6126-X013
Datum:
Date:
K-Nr.:
K-no.:
23773
Stromkompensierte Drossel / Common Mode Choke
Kd. Sach Nr.:
Customers part no.:
19.01.2012
2
von
of
Kunde:
Customer
Seite
Page
2
Weitere Vorschriften:
Applicable documents:
Konstruiert, gefertigt und geprüft nach EN 50178 (VDE 0160) und erfüllt die Vorschriften.
Parameter: Basisisolierung: N1 – N2
Verschmutzungsgrad 2
Isolierstoffklasse 3a
Bemessungsisolationsspannung U
eff
= 270 V
Überspannungskategorie III
Constructed, manufactured and tested in accordance with EN 50178 (VDE 0160) and agrees with the standards.
Parameters:
Basic insulation: N1 – N2
Pollution degree 2
Insulation material group 3a
Rated insulation voltage U
rms
= 270 V
Overvoltage category III

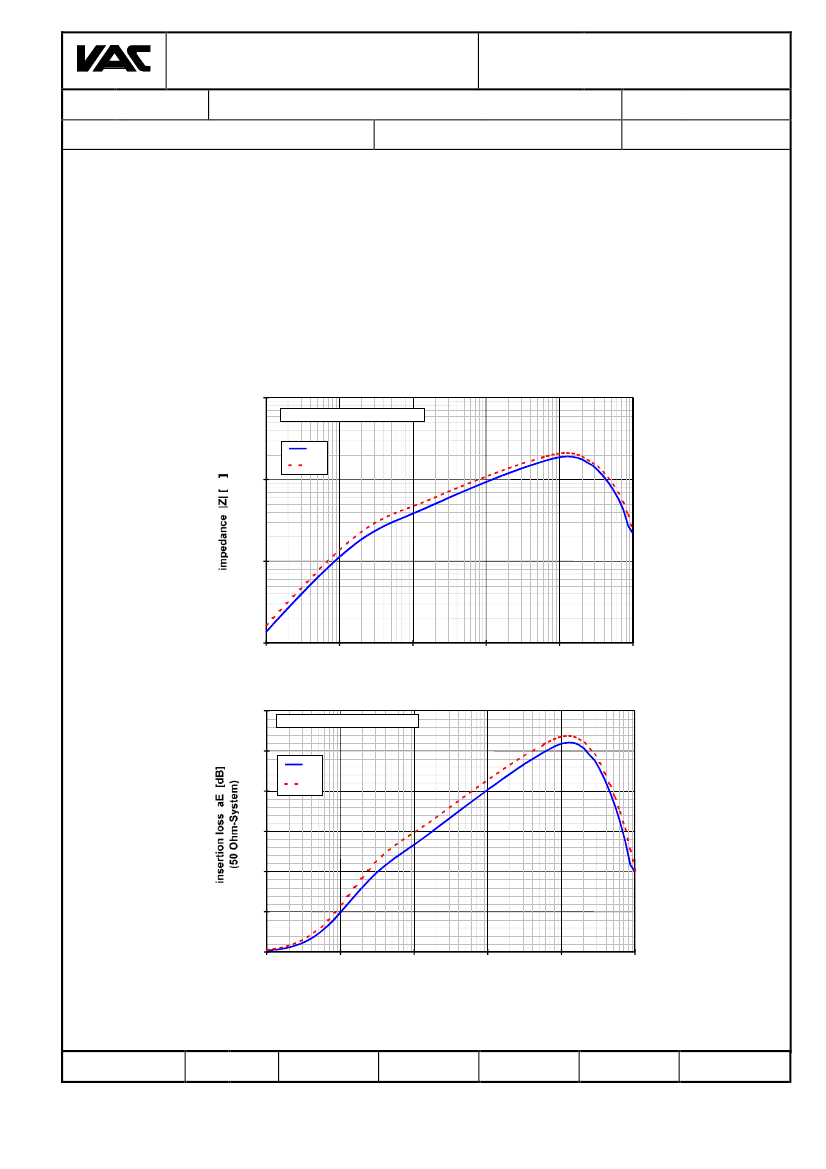

Typische Kurven/
typical characteristics:
10000
CMC, 1phase, 35 A, 6126X013
#1
Ω
#2
1000
100
10
1
10
100
1000
10000
100000
frequency [kHz]
30
CMC, 1phase, 35 A, 6126X013
25
#1
20
#2
15
10
5
0
1
10
100
1000
10000
100000
frequency [kHz]
Hrsg.:
editor
KB-E
Bearb:
Bi
KB-PM: RKl.
freig.: HS
released
designer
check
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts
nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder GM-Eintragung vorbehalten
Copying of this document, disclosing it to third parties or using the contents there for any
purposes without express written authorization by use illegally forbidden.
Any offenders are liable to pay all relevant damages.
