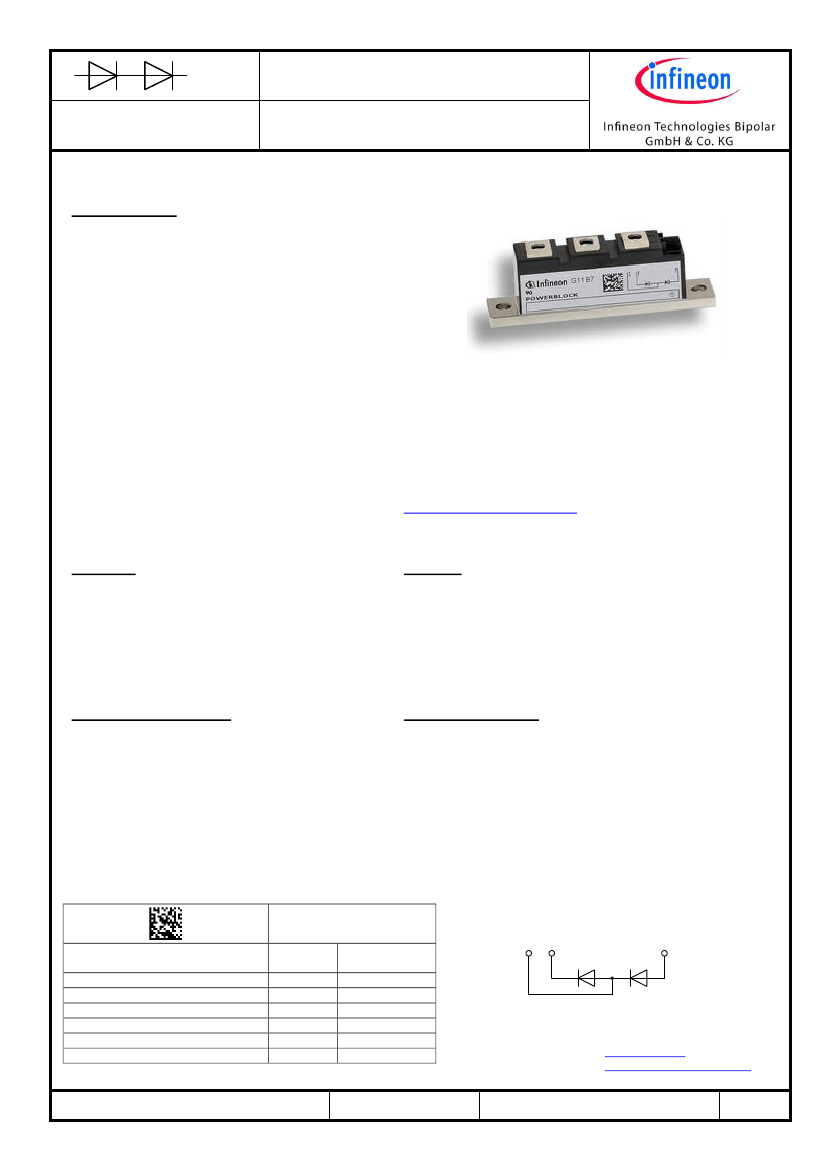

Datenblatt / Data sheet
Netz-Dioden-Modul
Rectifier Diode Module
DD98N
Key Parameters
V
DRM
/ V
RRM
I
FAVM
I
FSM
V
T0
r
T
R
thJC
Base plate
Weight
2000 - 2500 V
98 A (T
C
=100 °C)
2400 A
3570A (T
C
=55°C)
0,82 V
2,0 mΩ
0,185 K/W
20 mm
160 g
Kenndaten
For type designation please refer to actual
short form catalog
http://www.ifbip.com/catalog
Merkmale
Druckkontakt-Technologie für hohe
Zuverlässigkeit
Industrie-Standard-Gehäuse
Elektrisch isolierte Bodenplatte
Features
Pressure contact technology for high reliability
Industrial standard package
Electrically insulated base plate
Typische Anwendungen
Gleichrichter für Antriebsapplikationen
Gleichrichter für UPS
Batterieladegleichrichter
Typical Applications
Rectifier for drives applications
Rectifiers for UPS
Battery chargers
content of customer DMX code
DMX code
digit
type designation
1..18
serial number
19..23
internal production order number
24..31
material number
32..41
date code (YY/WW)
42..45
add on for date code
46
DMX code
digit quantity
18
5
8
10
4
1
1
2
3
www.ifbip.com
support@infineon-bip.com
Seite/page
1/10
Date of Publication 2016-05-23
Revision 3.2
Datenblatt / Data sheet
Netz-Dioden-Modul
Rectifier Diode Module
DD98N
DD98N
DD98N..K..-K
Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values
Periodische Spitzensperrspannung
repetitive peak reverse voltages
Stoßspitzensperrspannung
non-repetitive peak reverse voltage
Durchlaßstrom-Grenzeffektivwert
maximum RMS on-state current
Dauergrenzstrom
average on-state current
Stoßstrom-Grenzwert
surge current
Grenzlastintegral
I²t-value
Elektrische Eigenschaften
T
Thermische Eigenschaften
vj
= -40°C... T
vj max
V
RRM
2000
2400
2100
2500
2200 V
2500 V
2300 V
2600 V
160 A
98 A
2.400 A
2.000 A
28.800 A²s
20.000 A²s
T
vj
= +25°C... T
vj max
V
RSM
I
FRMSM
T
C
= 100°C
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
T
vj
= 25 °C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
I
FAVM
I
FSM
I²t
Charakteristische Werte / Characteristic values
Durchlaßspannung
on-state voltage
Schleusenspannung
threshold voltage
Ersatzwiderstand
slope resistance
Sperrstrom
reverse current
Isolations-Prüfspannung
insulation test voltage
T
vj
= T
vj max
, i
F
= 300 A
T
vj
= T
vj max
T
vj
= T
vj max
T
vj
= T
vj max
, v
R
= V
RRM
RMS, f = 50 Hz, t = 1 sec
RMS, f = 50 Hz, t = 1 min
v
F
V
(TO)
r
T
i
R
V
ISOL
max.
1,53 V
0,82 V
2 mΩ
max.
25 mA
3,0 kV
2,5 kV
Thermische Eigenschaften / Thermal properties
Innerer Wärmewiderstand
thermal resistance, junction to case
pro Modul / per Module, Θ = 180° sin R
thJC
pro Zweig / per arm, Θ = 180° sin
pro Modul / per Module, DC
pro Zweig / per arm, DC
pro Modul / per Module
pro Zweig / per arm
R
thCH
T
vj max
T
c op
T
stg
max.
max.
max.
max.
max.
max.
0,195
0,390
0,185
0,370
°C/W
°C/W
°C/W
°C/W
Übergangs-Wärmewiderstand
thermal resistance, case to heatsink
Höchstzulässige Sperrschichttemperatur
maximum junction temperature
Betriebstemperatur
operating temperature
Lagertemperatur
storage temperature
0,05 °C/W
0,10 °C/W
150 °C
- 40...+150 °C
- 40...+150 °C
prepared by: A.G.
approved by: M. S.
date of publication:
revision:
23.05.2016
3.2
Date of Publication 2016-05-23
Revision 3.2
Seite/page
2/10
Datenblatt / Data sheet
Netz-Dioden-Modul
Rectifier Diode Module
DD98N
Seite 4
page 4
Mechanische Eigenschaften / Mechanical properties
Gehäuse, siehe Anlage
case, see annex
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Innere Isolation
internal insulation
Anzugsdrehmoment für mechanische Anschlüsse
mounting torque
Anzugsdrehmoment für elektrische Anschlüsse
terminal connection torque
Gewicht
weight
Kriechstrecke
creepage distance
Schwingfestigkeit
vibration resistance
f = 50 Hz
file-No.
Toleranz ±15%
Toleranz ±10%
M1
M2
G
typ.
Mechanische Eigenschaften
AlN
4
4
Nm
Nm
160 g
15 mm
50 m/s²
E 83335
Mit diesem Datenblatt werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Sie gilt in
Verbindung mit den zugehörigen technischen Erläuterungen.
This data sheet specifies semiconductor devices, but promises no characteristics. It is valid in combination with the belonging
technical notes.
Seite/page
3/10
Date of Publication 2016-05-23
Revision 3.2
Datenblatt / Data sheet
Netz-Dioden-Modul
Rectifier Diode Module
DD98N

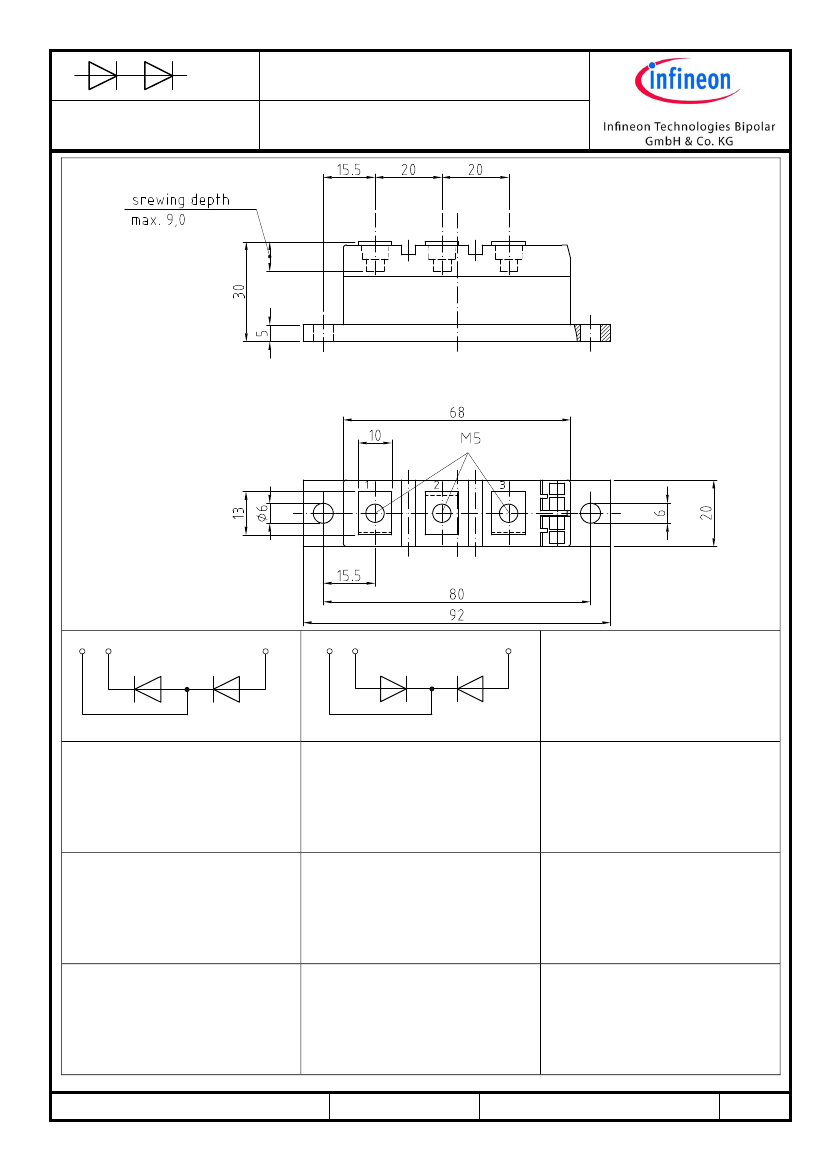

Maßbild
1
2
3
1
2
3
DD
DD-K
Date of Publication 2016-05-23
Revision 3.2
Seite/page
4/10
Datenblatt / Data sheet
Netz-Dioden-Modul
Rectifier Diode Module
DD98N
R,T – Werte
R,Tau-Glieder des Elements
Analytische Elemente des transienten Wärmewiderstandes Z
thJC
für DC
Analytical elements of transient thermal impedance Z
thJC
for DC
Pos. n
1
2
3
4
5
6
7
R
thn
[°C/W]
0,0233
0,0433
0,134
0,17
τ
n
[s]
0,00137
0,0175
0,325
2,11
Analytische Funktion / Analytical function:
Z
thJC
½
n
max
n=1
R
–t
thn
1 -e
n

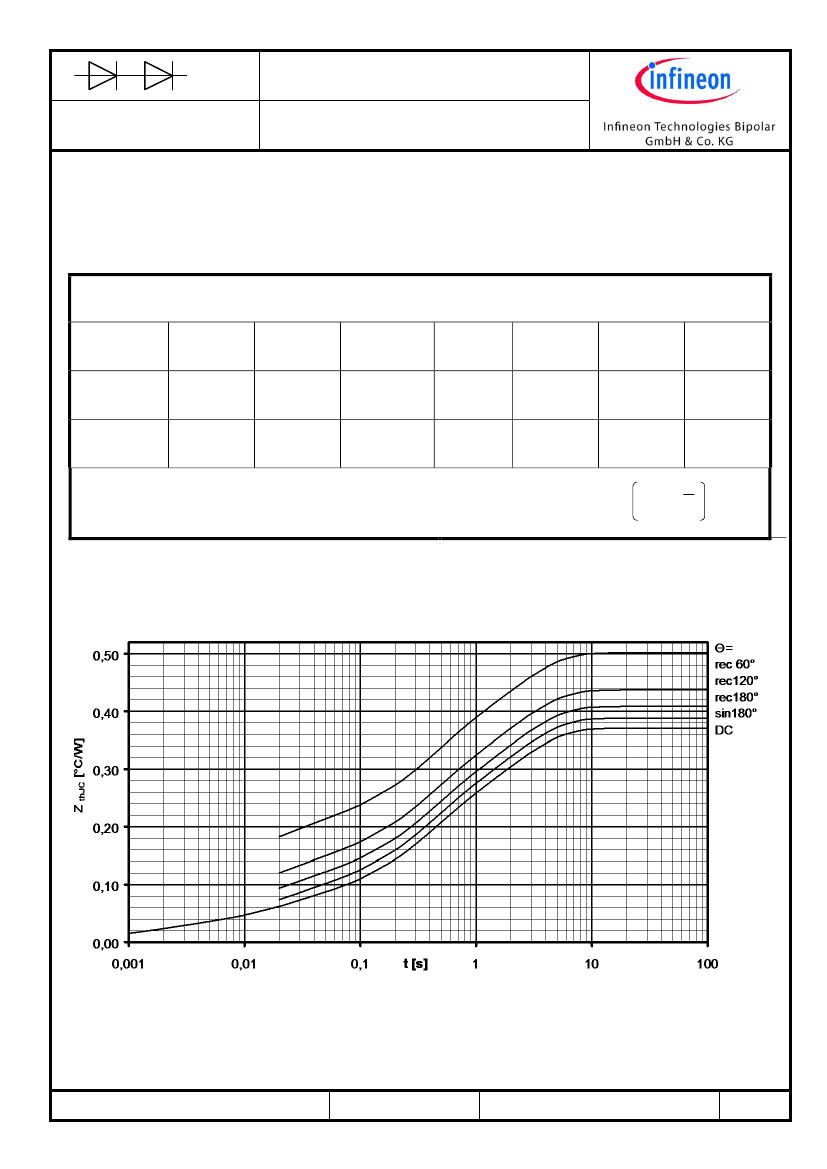

Transienter Wärmewiderstand
Transienter innerer Wärmewiderstand je Zweig / Transient thermal impedance per arm Z
thJC
= f(t)
Parameter: Stromflußwinkel Θ / Current conduction angle Θ
Date of Publication 2016-05-23
Revision 3.2
Seite/page
5/10
