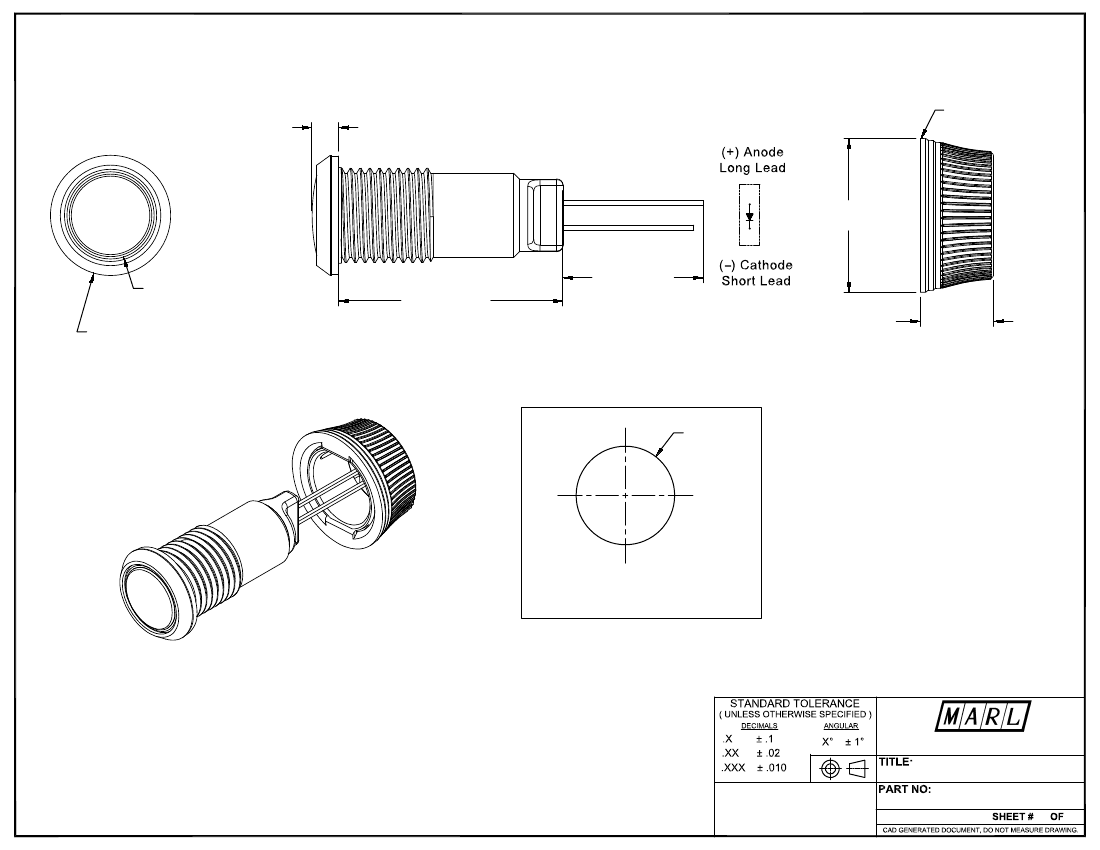

357 Series
PM5 QUICK NUT
0.11 [2.8mm]
0.64 [16.1mm]
REF.
0.6 [14.7mm]
LENS DIAMETER
FLANGE DIAMETER
0.93 [23.5mm]
0.300 [7.6mm]
REF.
NOTE: QUICK NUT
INSERT PREINSTALLED
+.003
-.002
NOTE: LENS SEALED
TO HOUSING
Recommended Mounting Hole
1.5mm-6mm Panel Thickness
NOTE: SEAL PREINSTALLED
MARL BUSINESS PARK, ULVERSTON, UK. LA12 9BN
Tel: +44 (0)1229 582 430. Web: www.leds.co.uk
NOTES:
1. ROHS COMPLIANT
2. MOUNTING HARDWARE SHIPPED NON-ASSEMBLED
Quick-Mount Panel Mount Indicator
Issue 2
357 Series
1
3

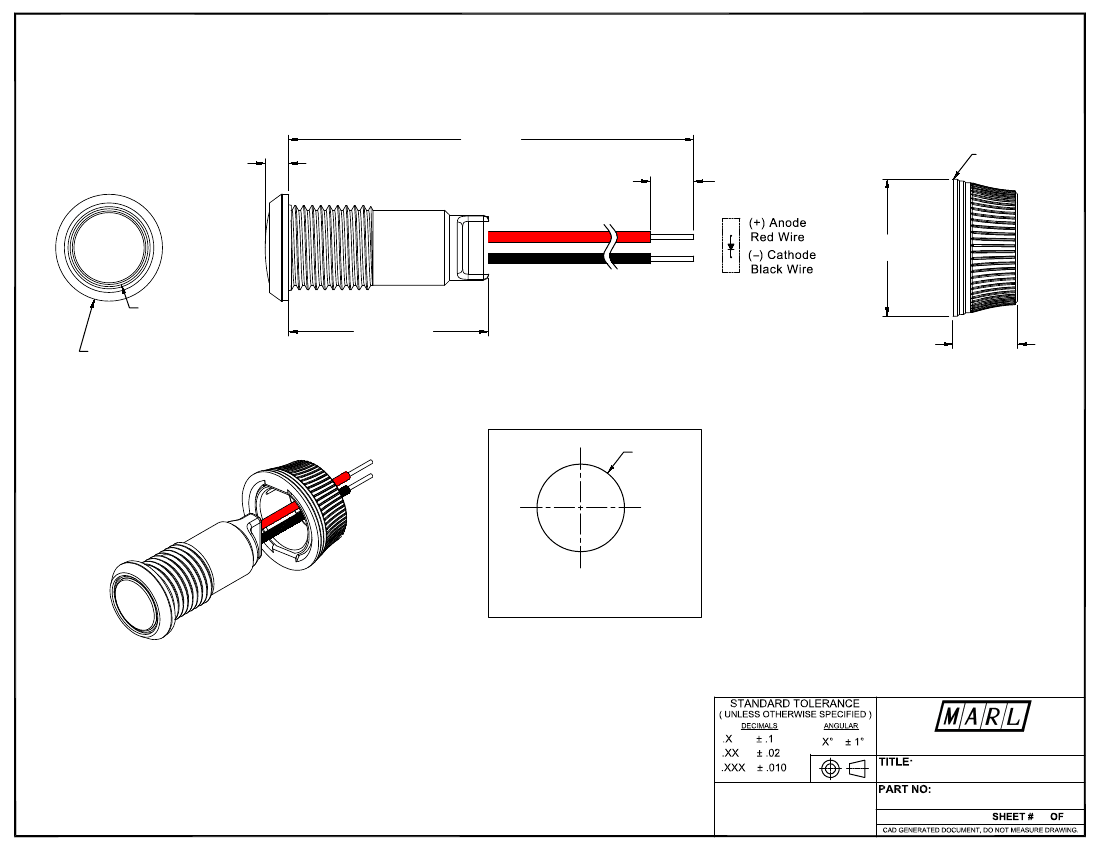

357 Series (Flying Leads version)
XX.X
+0.20
-0.05
0.11 [2.8mm]
0.20 [5.1mm]
Stripped & Tinned
PM5 Quick Nut
0.64 [16.1mm]
REF.
LENS DIAMETER
0.93 [23.5mm]
FLANGE DIAMETER
0.30 [7.6mm]
REF.
+.003
-.002
NOTE: LENS SEALED
TO HOUSING
NOTE: QUICK NUT
INSERT PREINSTALLED
Recommended Mounting Hole
1.5mm-6mm Panel Thickness
NOTE: SEAL PREINSTALLED
MARL BUSINESS PARK, ULVERSTON, UK. LA12 9BN
Tel: +44 (0)1229 582 430. Web: www.leds.co.uk
NOTES:
1. ROHS COMPLIANT
2. MOUNTING HARDWARE SHIPPED NON-ASSEMBLED
Quick-Mount Panel Mount Indicator
Issue 2
357 Series
2
3
Marl Part No.
LED Part
Number
Peak Wave
Length
λp(nm)
Emitted Colour
Lens
Appearance
Electro-Optical
Data @ 20mA
Viewing
Typ Vf Lamp lv
Angle
(VDC)
(mcd)
TYP
TYP
2.0
4.0
2.1
1.7
2.0
9
70
11
14
105
120
120
120
120
120
Termination
357-508-04
357-508-04-40
357-520-04
357-520-04-40
357-514-04
357-514-04-40
357-505-04
357-505-04-40
357-511-04
357-511-04-40
508
520
514
505
511
605
430
568
645
590
AMBER
BLUE
GREEN
RED
YELLOW
WHITE DIFFUSED
WHITE DIFFUSED
WHITE DIFFUSED
WHITE DIFFUSED
WHITE DIFFUSED
PINS
12IN FLYING LEADS
PINS
12IN FLYING LEADS
PINS
12IN FLYING LEADS
PINS
12IN FLYING LEADS
PINS
12IN FLYING LEADS
Marl Part No.
LED Part
Colour
Emitted Colour
Number Temperature
NEUTRAL
WHITE
Lens
Appearance
Electro-Optical
Data @ 20mA
Typ Vf Lamp lv
(VDC)
(mcd)
TYP
TYP
3.2
210
Viewing
Angle
Termination
357-997-04
356-997-04-40
997
5000K
WHITE DIFFUSED
120
PINS
12IN FLYING LEADS
