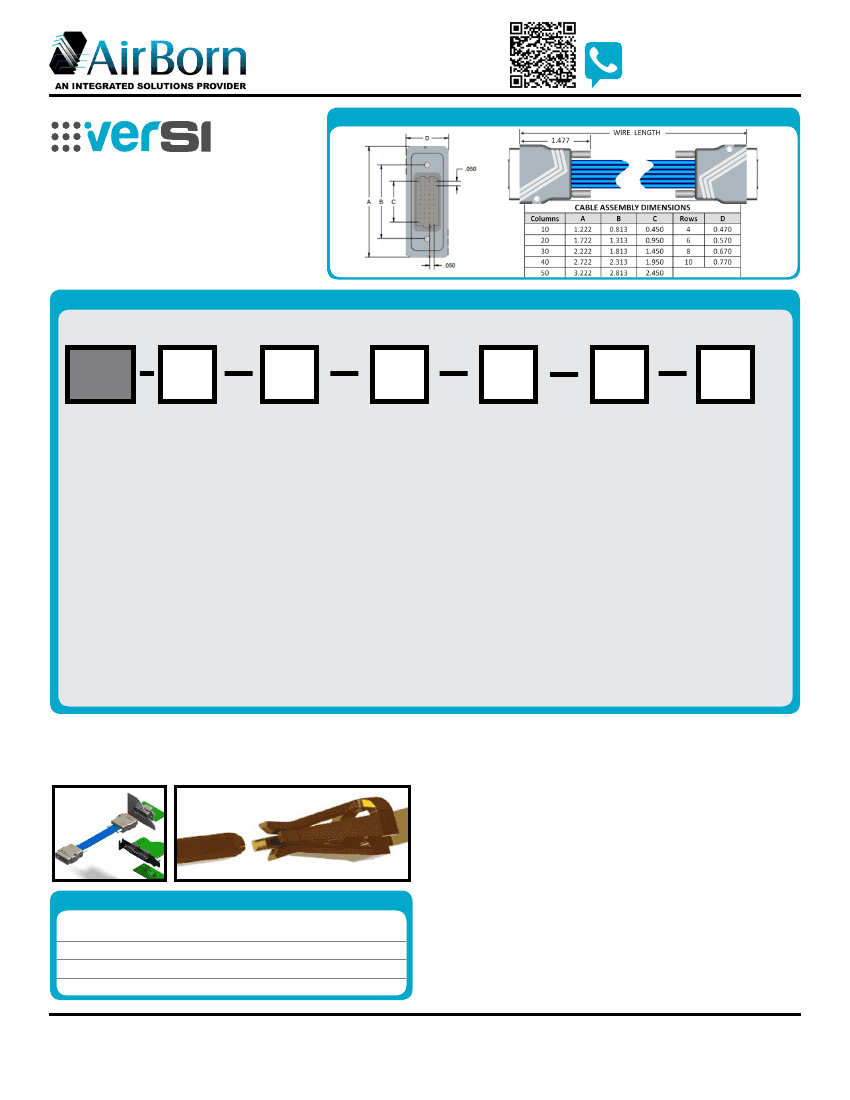

VRD – Differential Pair Twinax
Cable Assembly, 1.27 mm Pitch
VRD cable assemblies are designed for
twinax applications. These cable assemblies
come in standard lengths but custom lengths
and configurations can also be requested.
Ruggedized hoods are standard
CONTACT CUSTOMER SERVICE
ORDER FORM
ENTER
CODE
ENTER
CODE
Sample Part Number Format: VRD-XX-XX-XX-XX-XX-XXX
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
VRD
SERIES
Differential Pair
Twinax Cable
Assembly
1.27 mm
ROWS
04 – 4 Rows
06 – 6 Rows
08 – 8 Rows
10 – 10 Rows
COLUMNS
10 – 10 Columns
20 – 20 Columns
30 – 30 Columns
40 – 40 Columns
50 – 50 Columns
CONTACT PLATING
30 – 30 µ” Au
50 – 50 µ” Au
CONNECTOR 1
01 – Male
02 – Male, Panel Mount
03 – Female
04 – Female, Panel Mount
LENGTH*
030 – 0.30 M
040 – 0.40 M
050 – 0.50 M
060 – 0.60 M
070 – 0.70 M
080 – 0.80 M
090 – 0.90 M
100 – 1.00 M
150 – 1.50 M
200 – 2.00 M
300 – 3.00 M
CONNECTOR 2
00 – Flying Leads
01 – Male
02 – Male, Panel Mount
03 – Female
04 – Female, Panel Mount
NOTES
* Other cable lengths and configurations available.
PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.
FEATURES
verSI connectors feature low mating force/high-reliability contact system with four points of
contact. The open-pin field design allows for flexibility in termination schemes. Single-ended,
differential pair, power, and ground are all available in one connector design.
MATERIALS and FINISHES
Shell: . . . . . . . . . . . . . . Aluminum alloy 6061-T6 per QQ-A-250/11 or 6061-T6511 per QQ-A-200/8
Finish: . . . . . . . . . . . . . . . . . . . . . . . . .Electroless
nickel per SAE AMS-C-26074, Grade B, Class 3
Socket Contact: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BeCu
per ASTM B194
Pin Contacts: . . . . . . . .
Phos bronze per ASTM B103 or per BeCu ASTM B194 (press-fit contact)
Contact Finish: . . . . . . . .
Localized gold finish per ASTM B488 over nickel per ASTM B689 Type I
Molded Insulators:
. . . . . . . . . . . . . . . . .Glass-filled
liquid crystal polymer (LCP) per ASTM D5138
Hardware:
. . . . . . . . . . . . . . . . . . . . . . . . . .Stainless steel per ASTM A582/A582M or ASTM A320;
passivated per ASTM A967, SAE AMS-QQ-P-35
NOTE: AirBorn can manufacture other configurations to your exact specifications.
SI DATA – Simulated (Connectors Only)
1
2
3
4
Diff. Insertion Loss
Diff. Return Loss
Diff. Impedance
Diff. Skew
22 GHz @ -2 db
7.5 GHz @ -20 db
100 ohm ±10%
< 2 psec
17.5 GHz @ -10 db
PERFORMANCE
Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 2 amperes maximum
Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ -55° C to 125° C
Min½ Contact Wipe: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 1½27 mm (0½050”)
Contact Normal Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½35–40 grams
Max Recommended Voltage: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 200 V, RMS, 60 Hz
Insulation Resistance: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 5,000 megaohms minimum @ 500 VDC
Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 2500 connector mating cycles
Sinusoidal Vibration: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 20 g (EIA-364-28, condition IV)
Shock: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 50 g (EIA-364-27, condition E)
PATENT PENDING
www.airborn.com
(512 ) 863-5585
VRD-PNB-1C
Test/Measurement
