SUBMINIATURE SOLID STATE LAMP
Part Number: AM2520EG/4YD
Yellow
Features
BLACK CASE ENHANCES CONTRAST.
VIBRATION AND SHOCK RESISTANT.
AVAILABLE WITH A VARITY OF LEDs.
UL RATING : 94V-0.
HOUSING MATERIAL: TYPE 66 NYLON.
RoHS COMPLIANT.
Description
The Yellow source color devices are made with Gallium
Arsenide Phosphide on Gallium Phosphide Yellow Light
Emitting Diode.

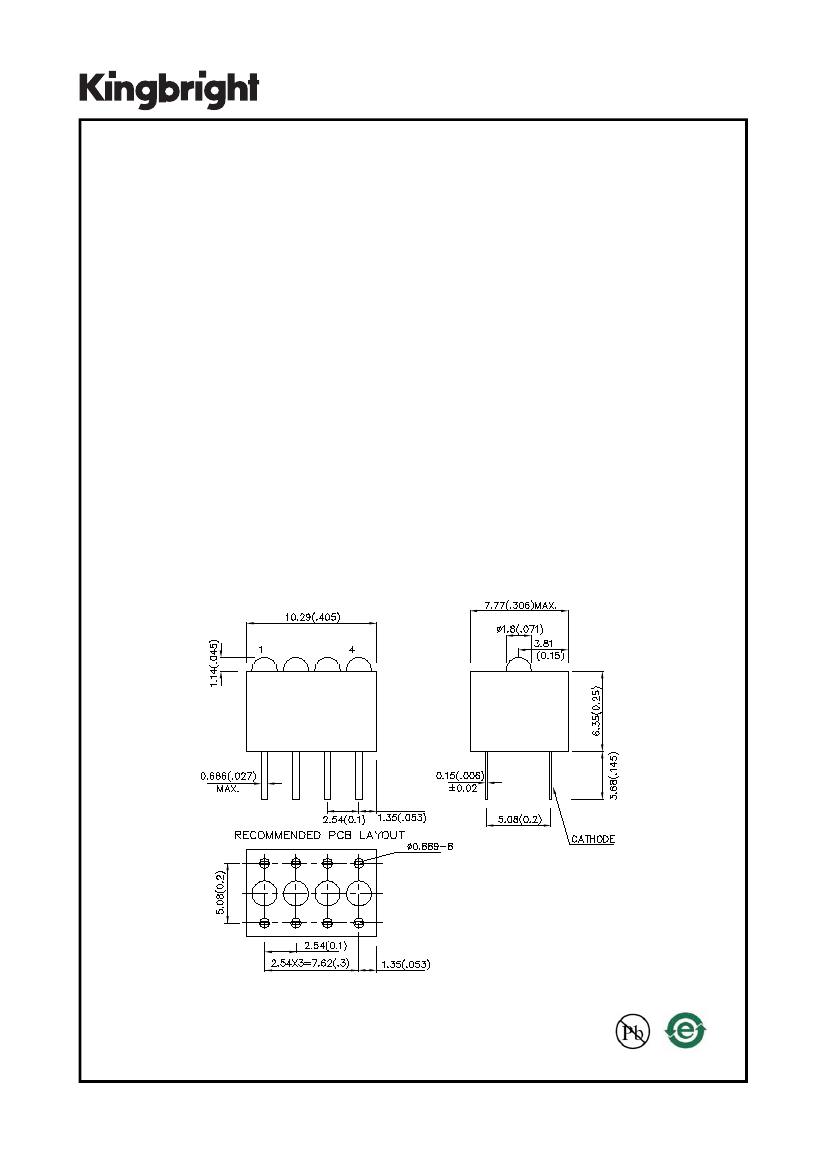

Package Dimensions
Notes:
1. All dimensions are in millimeters (inches).
2. Tolerance is ±0.25(0.01") unless otherwise noted.
3. Lead spacing is measured where the leads emerge from the package.
4. Specifications are subject to change without notice.
SPEC NO: DSAD1643
APPROVED: WYNEC
REV NO: V.4
CHECKED: Allen Liu
DATE: MAY/25/2007
DRAWN: Y.L.LI
PAGE: 1 OF 4
ERP: 1102005304
Selection Guide
Part No.
Dice
Lens Type
Iv (mcd) [2]
@ 20mA
Min.
AM2520EG/4YD
Yellow (GaAsP/GaP)
YELLOW DIFFUSED
2.6
Typ.
10
Viewing
Angle [1]
2θ1/2
40
°
Notes:
1.
θ1/2
is the angle from optical centerline where the luminous intensity is 1/2 the optical centerline value.
2. Luminous intensity/ luminous Flux: +/-15%.
Electrical / Optical Characteristics at TA=25°C
Symbol
λpeak
λD
[1]
Δλ1/2
C
V
F
[2]
I
R
Parameter
Peak Wavelength
Dominant Wavelength
Spectral Line Half-width
Capacitance
Forward Voltage
Reverse Current
Device
Yellow
Yellow
Yellow
Yellow
Yellow
Yellow
Typ.
590
588
35
20
2.1
2.5
10
Max.
Units
nm
nm
nm
pF
V
uA
Test Conditions
I
F
=20mA
I
F
=20mA
I
F
=20mA
V
F
=0V;f=1MHz
I
F
=20mA
V
R
= 5V
Notes:
1.Wavelength: +/-1nm.
2. Forward Voltage: +/-0.1V.
Absolute Maximum Ratings at TA=25°C
Parameter
Power dissipation
DC Forward Current
Peak Forward Current [1]
Reverse Voltage
Operating/Storage Temperature
Lead Solder Temperature [2]
Lead Solder Temperature [3]
Notes:
1. 1/10 Duty Cycle, 0.1ms Pulse Width.
2. 2mm below package base.
3. 5mm below package base.
Yellow
75
30
140
5
-40°C To +85°C
260°C For 3 Seconds
260°C For 5 Seconds
Units
mW
mA
mA
V
SPEC NO: DSAD1643
APPROVED: WYNEC
REV NO: V.4
CHECKED: Allen Liu
DATE: MAY/25/2007
DRAWN: Y.L.LI
PAGE: 2 OF 4
ERP: 1102005304

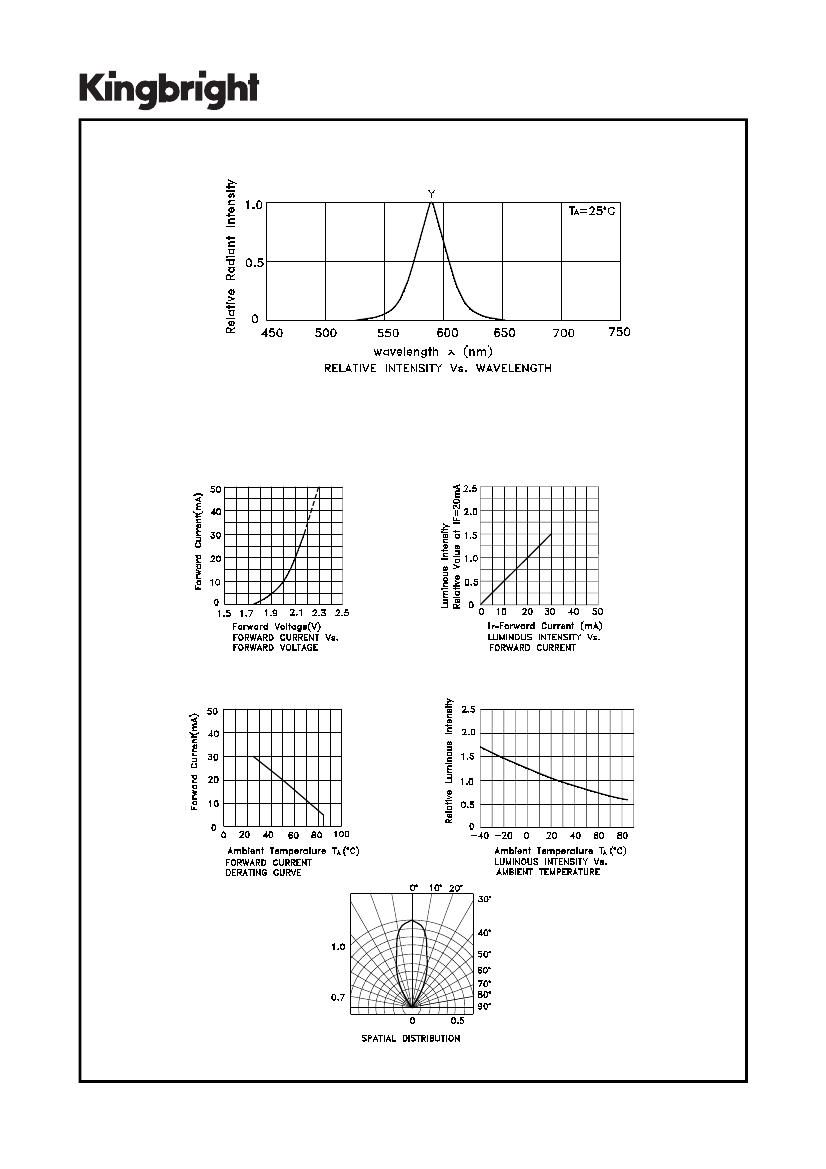

Yellow
AM2520EG/4YD
SPEC NO: DSAD1643
APPROVED: WYNEC
REV NO: V.4
CHECKED: Allen Liu
DATE: MAY/25/2007
DRAWN: Y.L.LI
PAGE: 3 OF 4
ERP: 1102005304

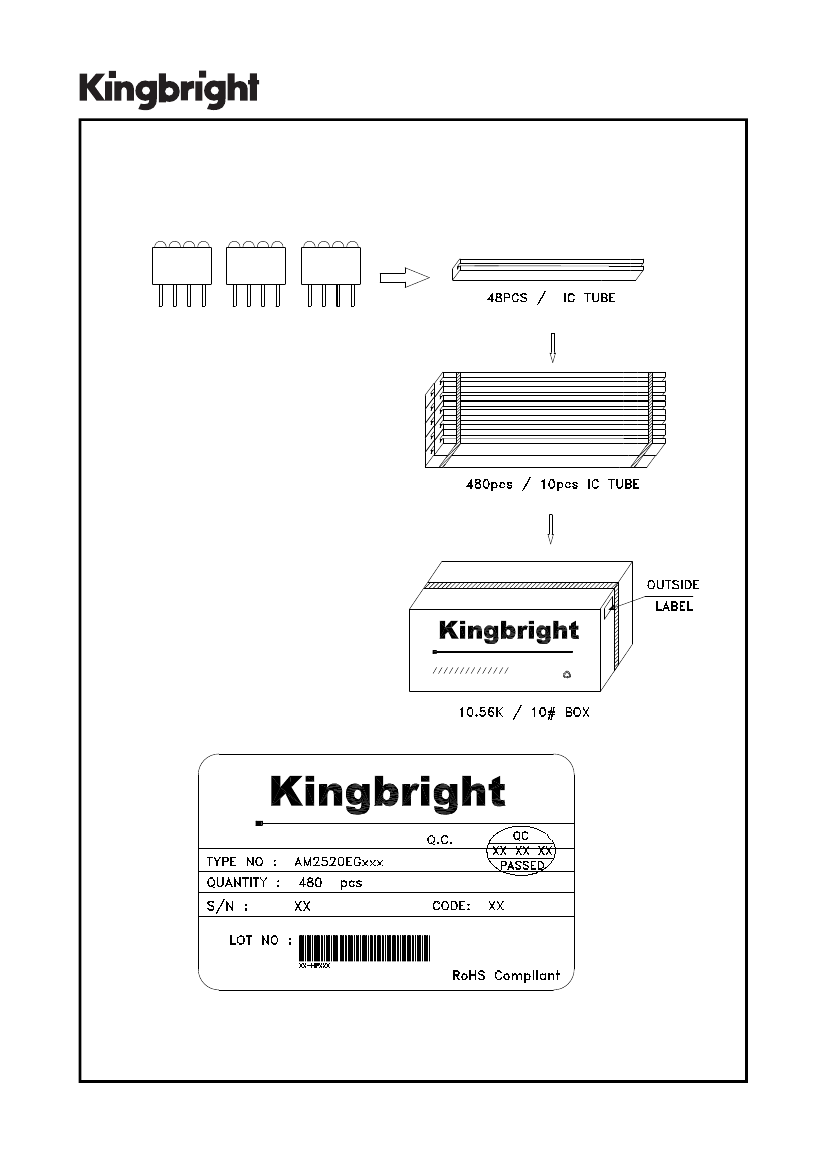

PACKING & LABEL SPECIFICATIONS
