80186-6/BZC

Description
16-BIT, 6MHz, MICROPROCESSOR, CPGA68, CERAMIC, PGA-68
CategoryThe embedded processor and controller    Microcontrollers and processors
File Size853KB,7 Pages
ManufacturerRochester Electronics
Websitehttps://www.rocelec.com/
Download Datasheet Parametric Compare View All

80186-6/BZC Overview

16-BIT, 6MHz, MICROPROCESSOR, CPGA68, CERAMIC, PGA-68

80186-6/BZC Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?incompatible
MakerRochester Electronics
Parts packaging codePGA
package instructionCERAMIC, PGA-68
Contacts68
Reach Compliance Codeunknown
Address bus width20
bit size16
boundary scanNO
maximum clock frequency12 MHz
External data bus width16
FormatFIXED POINT
Integrated cacheNO
JESD-30 codeS-CPGA-P68
JESD-609 codee0
length29.464 mm
low power modeNO
Number of terminals68
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Package body materialCERAMIC, METAL-SEALED COFIRED
encapsulated codePGA
Package shapeSQUARE
Package formGRID ARRAY
Peak Reflow Temperature (Celsius)NOT SPECIFIED
Certification statusCOMMERCIAL
Maximum seat height4.953 mm
speed6 MHz
Maximum supply voltage5.25 V
Minimum supply voltage4.75 V
Nominal supply voltage5 V
surface mountNO
technologyMOS
Temperature levelMILITARY
Terminal surfaceTIN LEAD
Terminal formPIN/PEG
Terminal pitch2.54 mm
Terminal locationPERPENDICULAR
Maximum time at peak reflow temperatureNOT SPECIFIED
width29.464 mm
uPs/uCs/peripheral integrated circuit typeMICROPROCESSOR
Base Number Matches1
D ts e t
aa h e
R c e t r lc r nc
o h se Ee to is
Ma u a t r dCo o e t
n fc u e
mp n n s
R c e tr b a d d c mp n ns ae
o h se rn e
o oet r
ma ua trd u ig ete dewaes
n fcue sn i r i/ fr
h
p rh s d f m te oiia s p l r
uc a e r
o h r n l u pi s
g
e
o R c e tr waes rce td f m
r o h se
fr e rae r
o
te oiia I. Al rce t n ae
h
r nl P
g
l e rai s r
o
d n wi tea p o a o teOC
o e t h p rv l f h
h
M.
P r aetse u igoiia fcoy
at r e td sn r n la tr
s
g
ts p o rmso R c e tr e eo e
e t rga
r o h se d v lp d
ts s lt n t g aa te p o u t
e t oui s o u rne
o
rd c
me t o e c e teOC d t s e t
es r x e d h
M aa h e.
Qu l yOv riw
ai
t
e ve
• IO- 0 1
S 90
•A 92 cr ct n
S 1 0 et ai
i
o
• Qu l e Ma ua trr Ls (
ai d
n fcues it QML MI- R -
) LP F
385
53
•C a sQ Mitr
ls
lay
i
•C a sVS a eL v l
ls
p c ee
• Qu l e S p l r Ls o D sr uos( L )
ai d u pi s it f it b tr QS D
e
i
•R c e trsacic l u pir oD A a d
o h se i
r ia s p l t L n
t
e
me t aln u t a dD A sa d r s
es lid sr n L tn ad .
y
R c e tr lcrnc , L i c mmi e t
o h se Ee t is L C s o
o
tdo
t
s p ligp o u t ta s t f c so r x e t-
u pyn rd cs h t ai y u tme e p ca
s
t n fr u lya daee u loto eoiial
i s o q ai n r q a t h s r n l
o
t
g
y
s p l db id sr ma ua trr.
u pi
e yn ut
y n fcues
T eoiia ma ua trr d ts e t c o a yn ti d c me t e e t tep r r n e
h r n l n fcue’ aa h e a c mp n ig hs o u n r cs h ef ma c
g
s
o
a ds e ic t n o teR c e tr n fcue v rino ti d vc . o h se Ee t n
n p c ai s f h o h se ma ua trd eso f hs e ie R c e tr lcr -
o
o
isg aa te tep r r n eo i s mio d co p o u t t teoiia OE s e ic -
c u rne s h ef ma c ft e c n u tr rd cs o h r n l M p c a
o
s
g
t n .T pc lv le aefr eee c p r o e o l. eti mii m o ma i m rt g
i s ‘y ia’ au s r o rfrn e up s s ny C r n nmu r xmu ai s
o
a
n
ma b b s do p o u t h rceiain d sg , i lt n o s mpetsig
y e a e n rd c c aa tr t , e in smuai , r a l e t .
z o
o
n
© 2 1 R cetr l t n s LC Al i t R sre 0 1 2 1
0 3 ohs E cr i , L . lRg s eevd 7 1 0 3
e e oc
h
T l r m r, l s v iw wrcl . m
o e n oe p ae it w . e c o
a
e
s
o ec

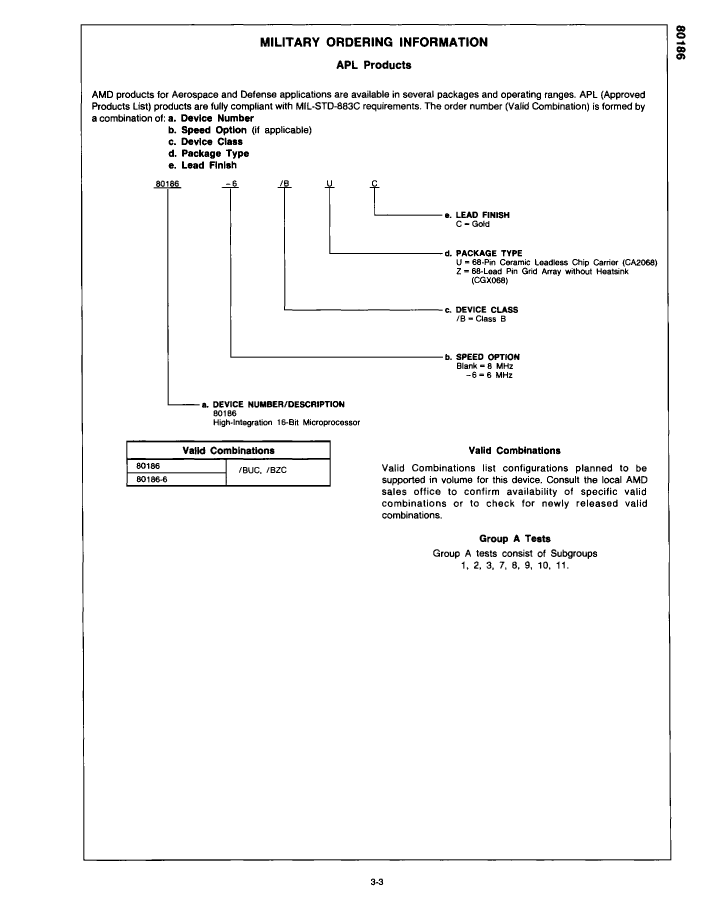

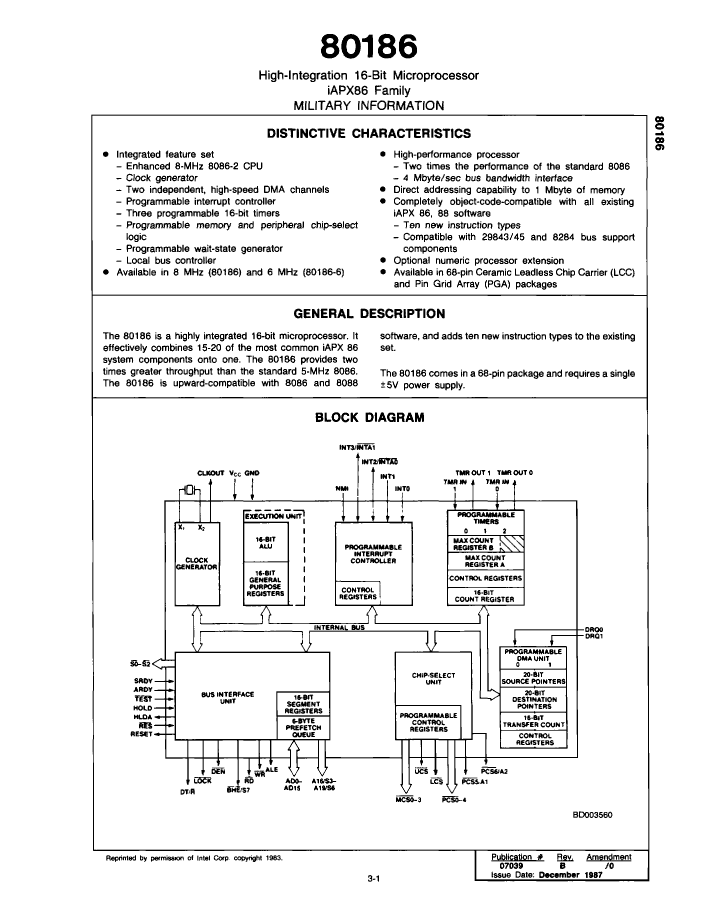

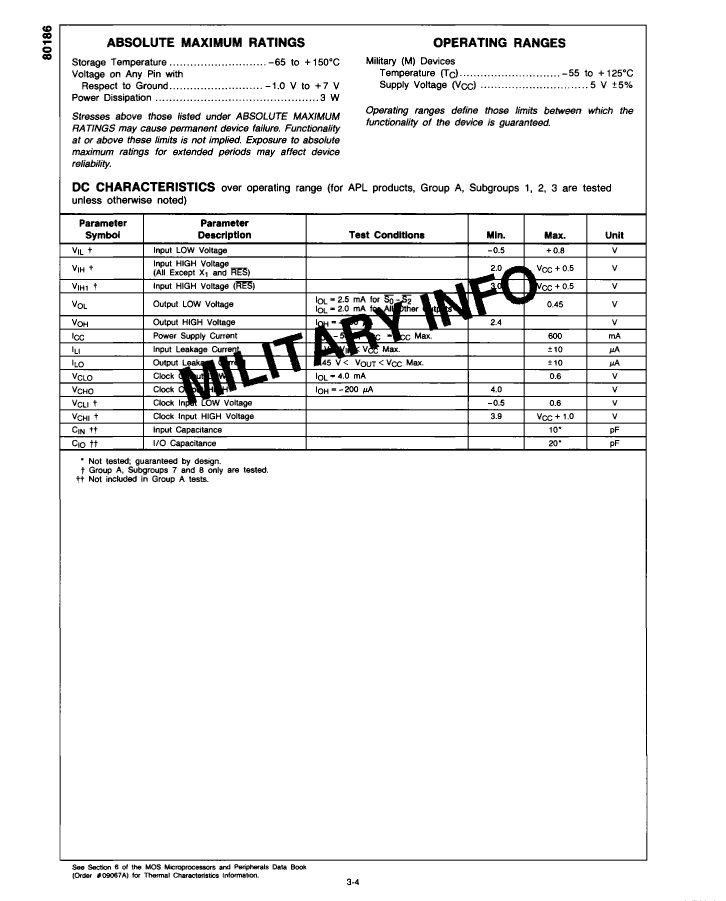

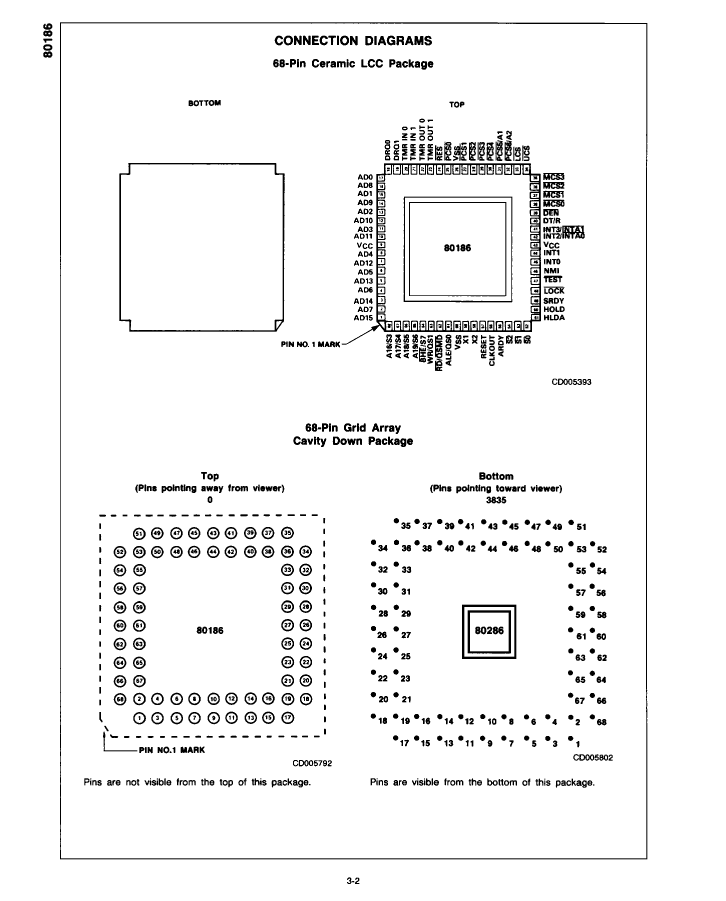

80186-6/BZC Related Products

80186-6/BZC 80186-6/BUC 80186/BZC 80186/BUC
Description 16-BIT, 6MHz, MICROPROCESSOR, CPGA68, CERAMIC, PGA-68 16-BIT, 6MHz, MICROPROCESSOR, CQCC68, CERAMIC, LCC-68 16-BIT, 8MHz, MICROPROCESSOR, CPGA68, CERAMIC, PGA-68 16-BIT, 8 MHz, MICROPROCESSOR, CQCC68, CERAMIC, LCC-68
Is it lead-free? Contains lead Contains lead Contains lead Contains lead
Is it Rohs certified? incompatible incompatible incompatible incompatible
Maker Rochester Electronics Rochester Electronics Rochester Electronics Rochester Electronics
Parts packaging code PGA LCC PGA LCC
package instruction CERAMIC, PGA-68 CERAMIC, LCC-68 CERAMIC, PGA-68 QCCN,
Contacts 68 68 68 68
Reach Compliance Code unknown unknown unknown unknown
Address bus width 20 20 20 20
bit size 16 16 16 16
boundary scan NO NO NO NO
maximum clock frequency 12 MHz 12 MHz 16 MHz 16 MHz
External data bus width 16 16 16 16
Format FIXED POINT FIXED POINT FIXED POINT FIXED POINT
Integrated cache NO NO NO NO
JESD-30 code S-CPGA-P68 S-CQCC-N68 S-CPGA-P68 S-CQCC-N68
JESD-609 code e0 e0 e0 e0
length 29.464 mm 24.13 mm 29.464 mm 24.13 mm
low power mode NO NO NO NO
Number of terminals 68 68 68 68
Maximum operating temperature 125 °C 125 °C 125 °C 125 °C
Minimum operating temperature -55 °C -55 °C -55 °C -55 °C
Package body material CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED
encapsulated code PGA QCCN PGA QCCN
Package shape SQUARE SQUARE SQUARE SQUARE
Package form GRID ARRAY CHIP CARRIER GRID ARRAY CHIP CARRIER
Peak Reflow Temperature (Celsius) NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
Certification status COMMERCIAL COMMERCIAL COMMERCIAL COMMERCIAL
Maximum seat height 4.953 mm 3.048 mm 4.953 mm 3.048 mm
speed 6 MHz 6 MHz 8 MHz 8 MHz
Maximum supply voltage 5.25 V 5.25 V 5.25 V 5.25 V
Minimum supply voltage 4.75 V 4.75 V 4.75 V 4.75 V
Nominal supply voltage 5 V 5 V 5 V 5 V
surface mount NO YES NO YES
technology MOS MOS MOS MOS
Temperature level MILITARY MILITARY MILITARY MILITARY
Terminal surface TIN LEAD TIN LEAD TIN LEAD TIN LEAD
Terminal form PIN/PEG NO LEAD PIN/PEG NO LEAD
Terminal pitch 2.54 mm 1.27 mm 2.54 mm 1.27 mm
Terminal location PERPENDICULAR QUAD PERPENDICULAR QUAD
Maximum time at peak reflow temperature NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
width 29.464 mm 24.13 mm 29.464 mm 24.13 mm
uPs/uCs/peripheral integrated circuit type MICROPROCESSOR MICROPROCESSOR MICROPROCESSOR MICROPROCESSOR
Base Number Matches 1 1 1 1
