Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
749050018
LAN-Übertrager WE-LAN 10G
LAN-Transformer WE-LAN 10G
DATUM / DATE : 2017-10-13
A

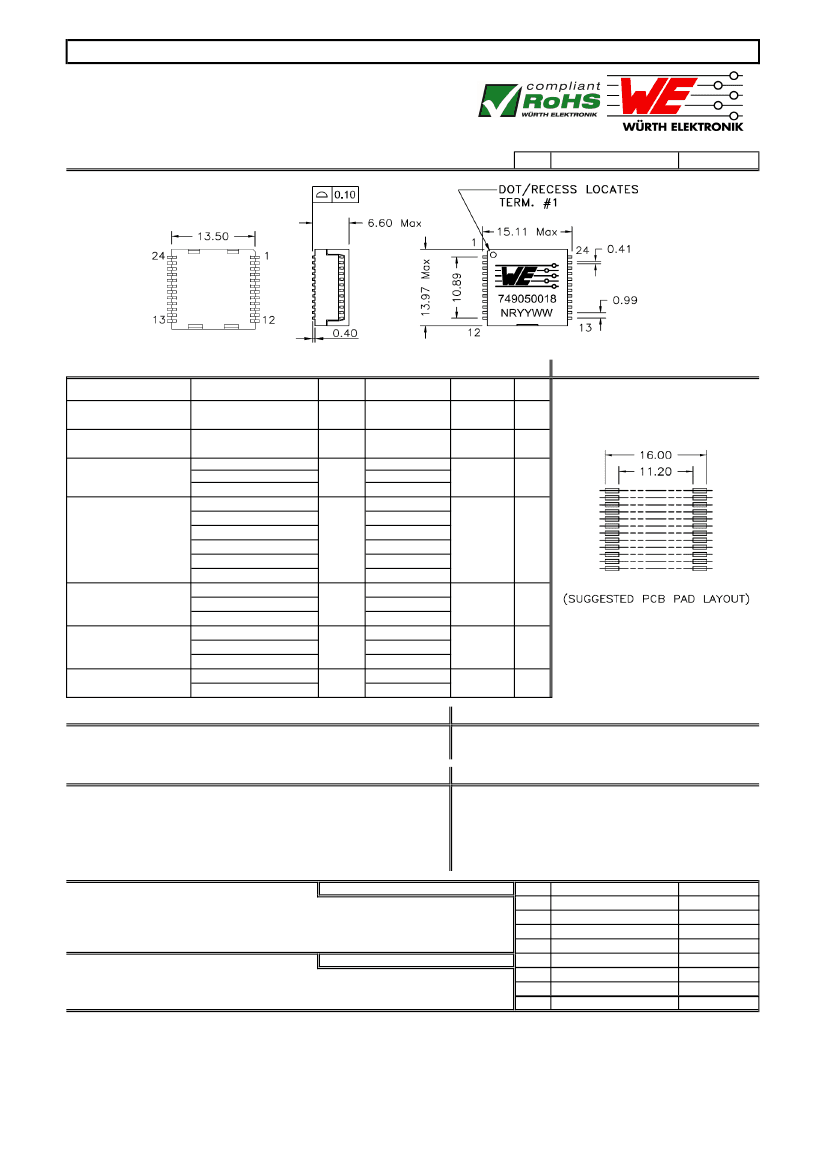

Mechanische Abmessungen / dimensions :
10G BaseT
B
Elektrische Eigenschaften / electrical properties :
Eigenschaften / properties
Induktivität /
Inductance
Übersetzungsverhältnis
/ Turns ratio
C
Lötpad / soldering spec. :
Wert / value
Einheit / unit
tol.
min.
±2%
Testbedingungen /
test conditions
100kHz / 100mV @ 8mA
DC-Bias
100kHz / 100mV
100KHz-1MHz
1MHz-250MHz
250MHz-500MHz
1-40MHz
100MHz
200MHz
250MHz
400MHz
500MHz
1MHz-100MHz
100MHz-300MHz
300MHz-500MHz
1MHz-100MHz
100MHz-250MHz
250MHz-500MHz
1MHz-100MHz
100MHz-500MHz
OCL
TR
120
1:1
-3,0
-1,0
-3,0
-18,0
-16,0
-13,0
-11,2
-10,0
-8,0
-35,0
-30,0
-25,0
-35,0
-30,0
-25,0
-40,0
-30,0
µH
Insertion Loss
IL
dB
max.
Return Loss
RL
dB
min.
Common to Differential
Mode Rejection
Common to Common
Mode Rejection
Crosstalk
CDMR
dB
min.
CMRR
CT
dB
dB
min.
min.
D
Prüfgeräte / test equipment :
Agilent E5071C
E
Testbedingungen / test conditions :
Luftfeuchtigkeit / Humidity:
Umgebungstemperatur / temperature:
33%
+25°C
F
Werkstoffe & Zulassungen / material & approvals :
Basismaterial / Base material:
Draht / Wire:
Kontaktmaterial / Contact plating:
Gehäuse / Case:
Verguss / Potting:
Ferrit / Ferrite
0UEW 180°C
Cu-Ni-Sn
UL94V-0
UL94V-0
Kunde / customer
G
Eigenschaften / general specifications :
Betriebstemp. / Operating temperature: -40°C - +85°C
Hochspannungsprüfung / Hipot test: 1500Vrms 1min.
Feuchteempfindlichkeit: MSL 1 / Humidity class: MSL 1
Geeignet für 10Gb BaseT gemäß IEEE 802.3an
Compliant with IEEE 802.3an for 10Gb BaseT
Freigabe erteilt / general release:
..................................................................................
..................................................................................
JaB
JaB
JaB
JaB
Version 04
Version 03
Version 02
Version 01
Version 00
Änderung / modification
2017-10-13
2016-08-09
2016-05-25
2015-10-20
2015-05-30
Datum / date
Datum / date
Unterschrift / signature
Würth Elektronik
..................................................
...............................................
JLiu
Name
Geprüft / checked
Kontrolliert / approved
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
SEITE 1 VON 3
Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
749050018
LAN-Übertrager WE-LAN 10G
LAN-Transformer WE-LAN 10G
DATUM / DATE : 2017-10-13

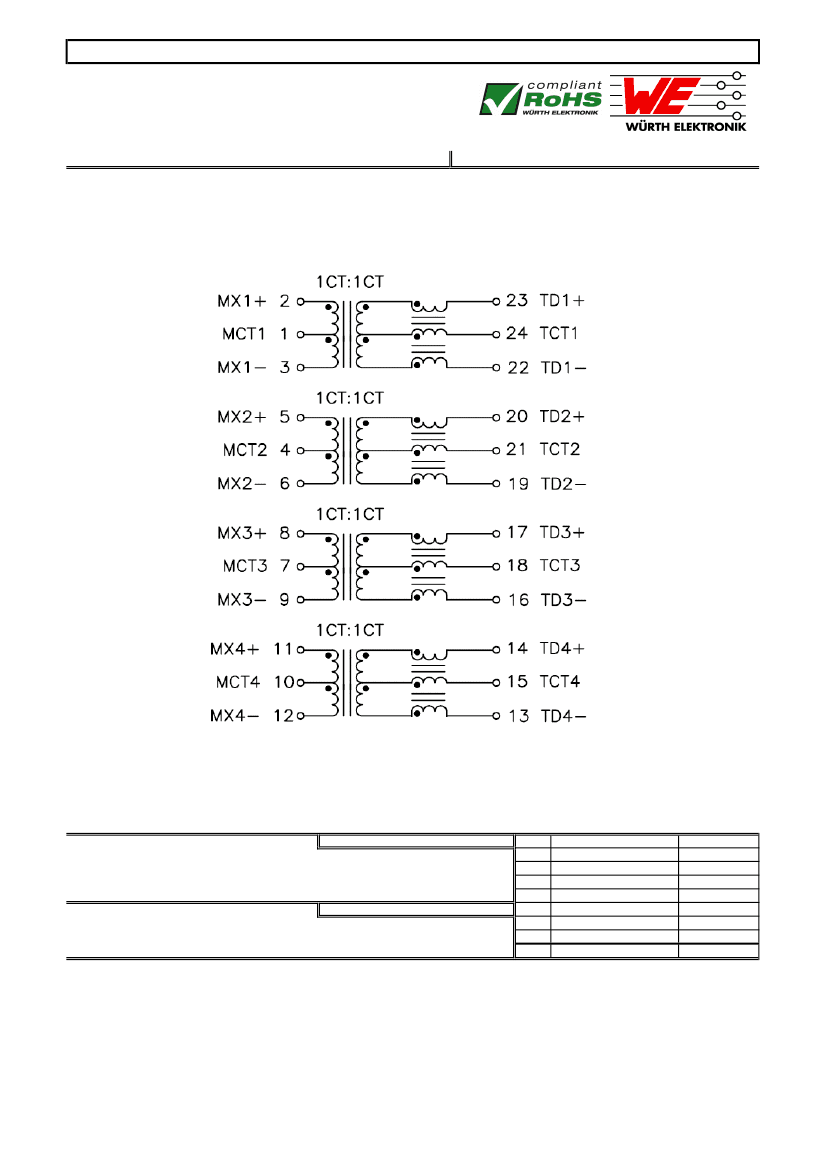

H Schaltbild / Schematics :
Freigabe erteilt / general release:
Kunde / customer
..................................................................................
..................................................................................
JaB
JaB
JaB
JaB
JLiu
Name
Version 04
Version 03
Version 02
Version 01
Version 00
Änderung / modification
2017-10-13
2016-08-09
2016-05-25
2015-10-20
2015-05-30
Datum / date
Datum / date
Unterschrift / signature
Würth Elektronik
..................................................
...............................................
Geprüft / checked
Kontrolliert / approved
This electronic component has been designed and developed for usage in general electronic equipment. Before incorporating this component into any equipment where higher safety and reliability is especially required or if
Würth Elektronik eiSos GmbH & Co.KG
http://www.we-online.com
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
SEITE 2 VON 3
Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
749050018
LAN-Übertrager WE-LAN 10G
LAN-Transformer WE-LAN 10G
DATUM / DATE : 2017-10-13
I

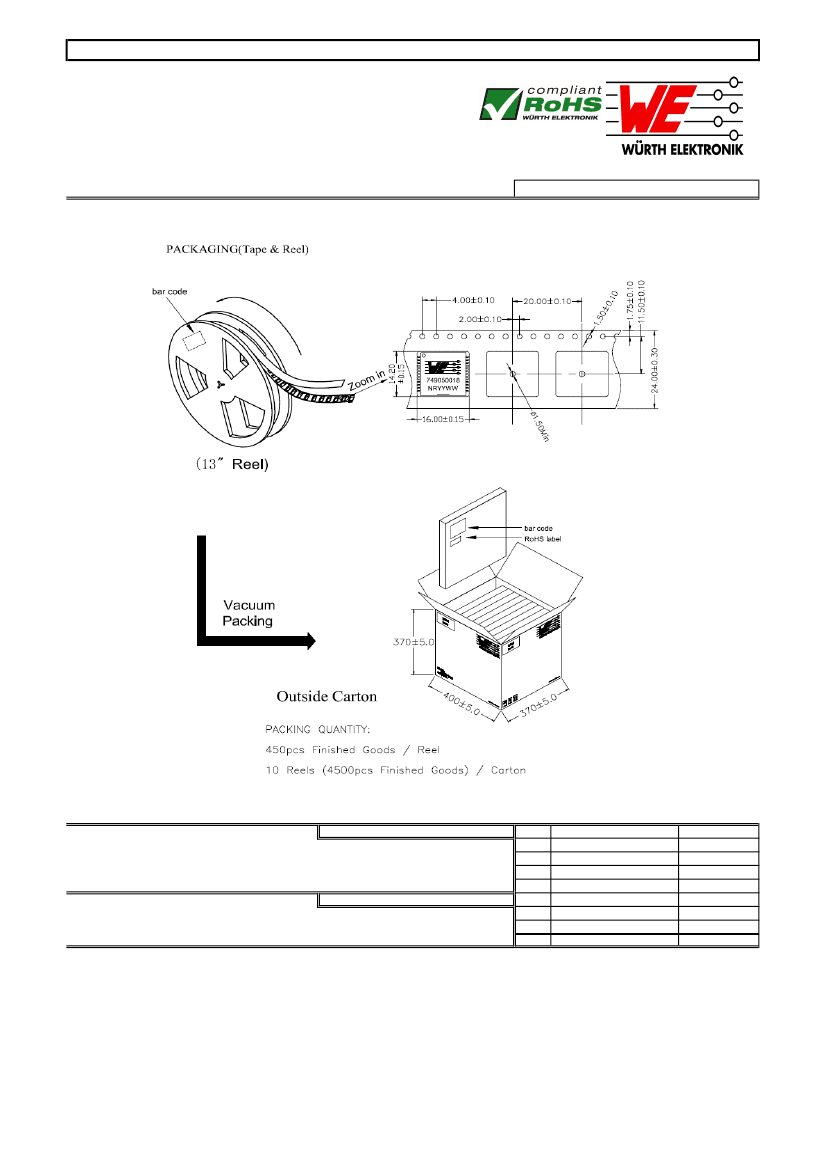

Rollenspezifikation / tape and reel specification :
Gurtspezifikation / Tape specification:
Freigabe erteilt / general release:
Kunde / customer
..................................................................................
............................................................................
JaB
JaB
JaB
JaB
JLiu
Name
Version 04
Version 03
Version 02
Version 01
Version 00
Änderung / modification
2017-10-13
2016-08-09
2016-05-25
2015-10-20
2015-05-30
Datum / date
Datum / date
Unterschrift / signature
Würth Elektronik
..................................................
...............................................
Geprüft / checked
Kontrolliert / approved
This electronic component has been designed and developed for usage in general electronic equipment. Before incorporating this component into any equipment where higher safety and reliability is especially required or if
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
SEITE 3 VON 3
