SANKEN ELECTRIC CO., LTD.
FMB-G14
１ 適用範囲
Scope
この規格は、FMB-G14 について適用する。
The present specifications shall apply to an FMB-G14.
２ 概要
Outline
種
Type
構
Structure
主
用
Applications
別
造
途
ショットキーバリアダイオード
Silicon Schottky Barrier Diode
樹脂封止型 不燃化度
:
規格
UL94V-0
相½品
Resin Molded
Flammability : UL94V-0 (Equivalent)
高周波整流
High Frequency Rectification
３ 絶対最大定格
Absolute maximum ratings
No.
1
2
3
4
5
6
7
8
項
Item
目
記号
Symbol
単½
Unit
定
45
40
3.0
60
18
格
条
件
Rating
Conditions
ピーク非繰返し逆電圧
Transient Peak Reverse Voltage
V
RSM
V
RM
I
F( AV)
I
FSM
I
2
t
T
j
T
stg
V
V
A
A
A
2
s
℃
℃
kV
ピーク繰返し逆電圧
Peak Reverse Voltage
平均順電流
Average Forward Current
Tc≦137℃, Sinewave
10msec.正弦半波単発
half sinewave, one shot
サージ順電流
Peak Surge Forward Current
I
2
t
限界値
I
2
t Limiting Value
1msec≦t≦10msec
接合部温度
Junction Temperature
-40∼+150
-40∼+150
A.C.1.0
ﾘ½ﾄﾞ・½½½½間
(1
分間)
Junction and case (1min)
保存温度
Storage Temperature
絶縁耐圧
Dielectric Strength
４ 電気的特性
Electrical characteristics
No.
1
2
項
Item
目
記号
Symbol
単½
Unit
特
性
I
F
= 3.0A
V
R
=V
RM
条
件
Value
Conditions
順方向降下電圧
Forward Voltage Drop
逆方向漏れ電流
Reverse Leakage Current
V
F
I
R
H½I
R1
H½I
R2
R
th (j-c)
V
mA
mA
mA
℃/W
0.60 max.
2.0 max.
20 max.
70 max.
4.0 max.
高温逆方向漏れ電流
3
Reverse Leakage Current Under
High Temperature
V
R
=V
RM
, T
j
=125℃
V
R
=V
RM
, T
j
=150℃
接合部−裏面取付穴周辺部間
Between Junction and case
4
熱抵抗
Thermal Resistance
040323
1／4
61426-01
SANKEN ELECTRIC CO., LTD.
５ 特性
Characteristics

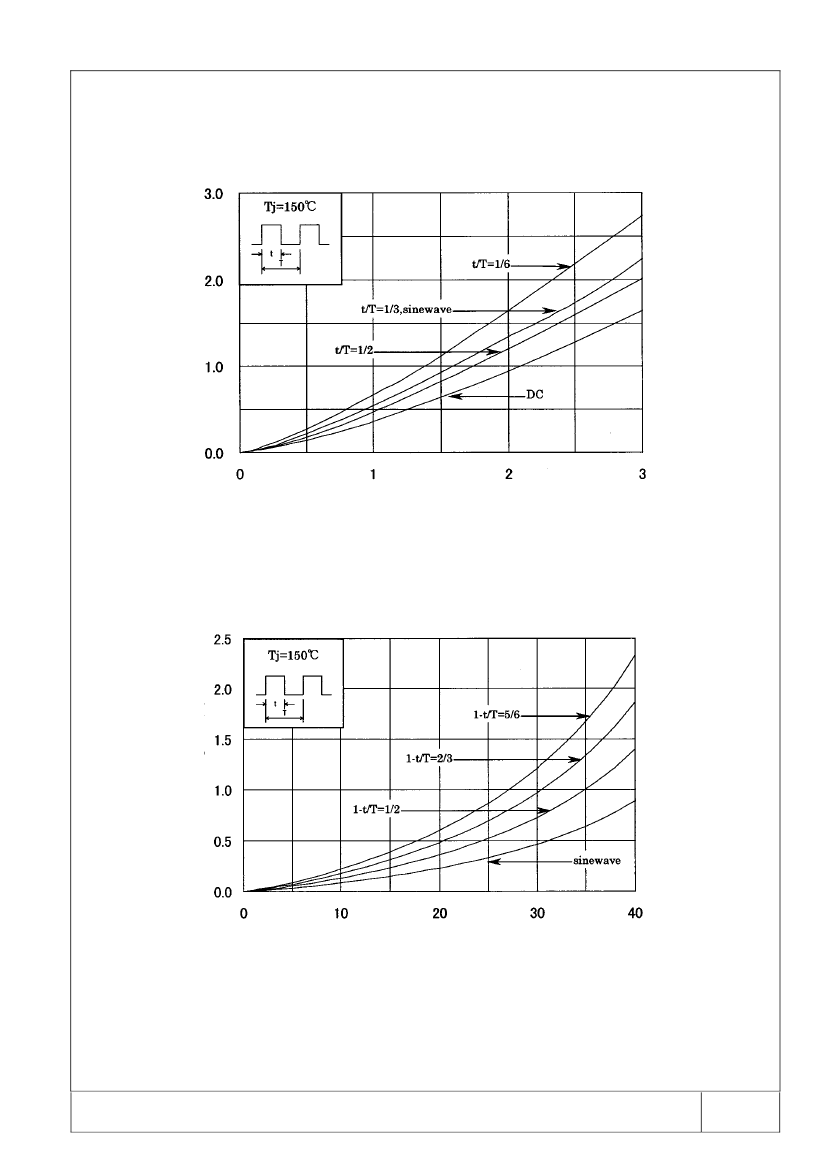

平均順電流―順電力損失
I
F(AV)
−
P
F
FMB-G14
Forward Power Dissipation (W)
順電力損失
P
F
(W)
平均順電流
I
F(AV)
(A)
Average Forward Current (A)
逆電圧―逆電力損失
V
R
−
P
R
Reverse Power Dissipation (W)
逆電力損失
P
R
(W)
逆電圧
V
R
(V)
Reverse Voltage (V)
040323
2／4
61426-01
SANKEN ELECTRIC CO., LTD.
６ 減定格
Derating
ケース温度―平均順電流
Tc
−
I
F(AV)
FMB-G14
V
R
=40(V)
Average Forward Current (A)
平均順電流
I
F(AV)
(A)
ケース温度
Tc (℃)
Case
Temperature (℃)
040323
3／4
61426-01
SANKEN ELECTRIC CO., LTD.
７ 外½
Package information
７-１外½、寸法および材質
Package type, physical dimensions and material
φ .3
3
4.0
8.4
16.9
0.8
3.9
(13.5)
※
1
*1
※
2
*2
※
3
FMB-G14
10.0
4.2
2.8
C 0.5
※2.6
1.35
※ ：根元寸法
※ ：root
dimension
0.85
0.45
指 示 な き 公 差 ± 0.2
tolerance − ±0.2
単½
mm
Dimensions in mm
※5.08
７-２外観
Appearance
本½は、汚れ、傷、亀裂等なく綺麗であること。
The body shall be clean and shall not bear any stain, rust or flaw.
７-３標示
Marking
標
品
名
＊1
品名
＊2
極性
Type Name
Polarity
Marking
Type Name
示
＊3
ロット番号
Lot number
第
1
文字：年(西暦年号下一桁)
1st letter: Last digit of year
第
2
文字：月
1∼9
月→1∼9
2nd letter: Month
From 1 to 9 for Jan. to Sep.,
FMB-G14
FMBG14
10
月→O、11 月→N、12 月→D
O for Oct., N for Nov., D for Dec.
第
3,4
文字：日
3rd & 4th letter: Day
例：4323
(2004
年
3
月
23
日½造)
ex. 4323 (Mar. 23, 2004)
040323
4／4
61426-01
