CO6100-32.000-GW

Description
HCMOS Output Clock Oscillator, 32MHz Nom, GULLWING-14/4
Categoryoscillator
File Size98KB,2 Pages
ManufacturerRaltron
Websitehttp://www.raltron.com/
Environmental Compliance
Download Datasheet Parametric View All

CO6100-32.000-GW Overview

HCMOS Output Clock Oscillator, 32MHz Nom, GULLWING-14/4

CO6100-32.000-GW Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerRaltron
Reach Compliance Codecompliant
maximum descent time6 ns
Frequency Adjustment - MechanicalNO
frequency stability100%
Installation featuresSURFACE MOUNT
Nominal operating frequency32 MHz
Maximum operating temperature70 °C
Minimum operating temperature
Oscillator typeHCMOS
Output load10 LS TTL, 15 pF
longest rise time6 ns
Maximum supply voltage5.5 V
Minimum supply voltage4.5 V
Nominal supply voltage5 V
surface mountYES
maximum symmetry60/40 %
Base Number Matches1

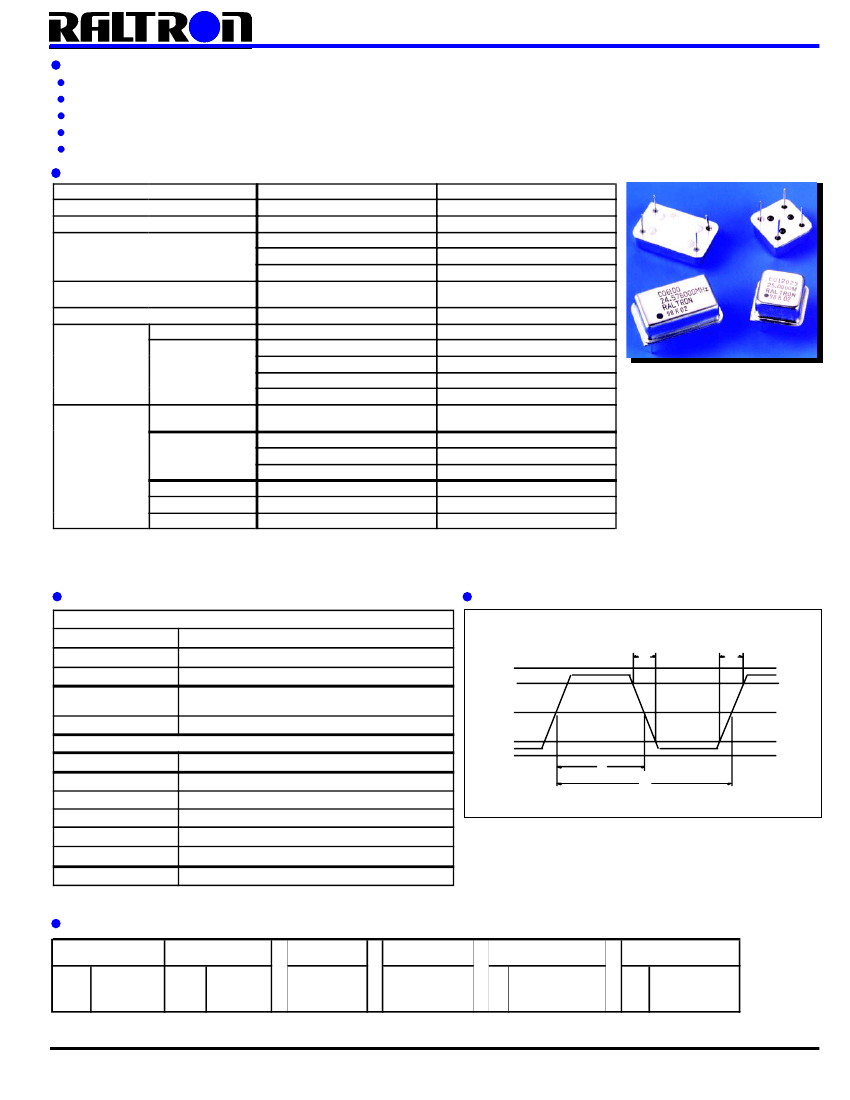

THROUGH HOLE CLOCK OSCILLATORS-HCMOS COMPATIBLE
FEATURES
STANDARD 8 AND 14 PIN DIP PACKAGE
TOLERANCE AND STABILITY TO
±
25 PPM
EXCELLENT CLOCK FOR 16 AND 32 BIT PROCESSORS
LOW COST
AVAILABLE IN 3.3 VOLT
SPECIFICATIONS
SERIES
PACKAGE
FREQUENCY RANGE
FREQUENCY STABILITY†
CO6
14 PIN DIP
500.00 KHz TO 125.00 MHz
CO6100 : ±100 PPM
CO6050 : ±50 PPM
CO6025 : ±25 PPM
OPERATING TEMPERATURE RANGE
STORAGE TEMPERATURE RANGE
VOLTAGE††
0° C TO +70° C STANDARD
-40° C TO 85° C EXTENDED
-55° C TO +125° C
+5 VDC ±0.5 VDC
500 KHz TO 19.999 MHz: 20 mA
INPUT
CURRENT (MAX)
20 MHz TO 34.999 MHz: 30 mA
35 MHz TO 69.999 MHz: 40 mA
70 MHz TO 125 MHz: 60 mA
SYMMETRY
RISE AND FALL TIME
(0.5 - 4.5 VDC)
LOGIC "0" LEVEL
LOGIC "1" LEVEL
LOAD†††
40 TO 60% NORMAL
45 TO 55% TIGHT
UNDER 24 MHz : ±10 ns MAX
24 MHz TO 70 MHz : ±6 ns MAX
70 MHz TO 125 MHz : ±3 ns MAX
+0.5 V MAX. (10% VDD)
+4.5 V MIN (90% VDD)
15 pF OR 10 LS TTL STANDARD
OUTPUT
CO12
8 PIN DIP
500.00 KHz TO 125.00 MHz
CO12100 : ±100 PPM
CO12050 : ±50 PPM
CO12025 : ±25 PPM
0° C TO +70° C STANDARD
-40° C TO 85° C EXTENDED
-55° C TO +125° C
+5 VDC ±0.5 VDC
500 KHz TO 19.999 MHz: 20 mA
20 MHz TO 34.999 MHz: 30 mA
35 MHz TO 69.999 MHz: 40 mA
70 MHz TO 125 MHz: 60 mA
40 TO 60% NORMAL
45 TO 55% TIGHT
UNDER 24 MHz : ±10 ns MAX
24 MHz TO 70 MHz : ±6 ns MAX
70 MHz TO 125 MHz : ±3 ns MAX
+0.5 V MAX. (10% VDD)
+4.5 V MIN (90% VDD)
15 pF OR 10 LS TTL STANDARD
SERIES CO6 AND CO12
† FREQUENCY STABILITY INCLUSIVE OF ROOM TOLERANCE , FREQUENCY STABILITY OVER TEMPERA
TURE,
10% POWER SUPPLY VARIATION, AGING, SHOCK, AND VIBRATION
†† +3.3 VOLT VERSION IS AVAILABLE. CONSULT RALTRON FOR SPECIFICATIONS
††† OUTPUT LOADS ALSO AVAILABLE AT 15 pF, 30 pF AND 50 pF. CONSULT RALTRON FOR SPECIFICATIONS
ENVIRONMENTAL AND TECHNICAL CONDITIONS
ENVIRONMENTAL
TEMPERATURE CYCLE
SHOCK
VIBRATION
RESISTANCE TO
SOLDERING HEAT
HUMIDITY
MIL-STD 883, METHOD 1010, 10 CYCLES -20° C TO 85° C
MIL-STD-202, METHOD 213, TEST CONDITION C
MIL-STD-202, METHOD 204, TEST CONDITION A
MIL-STD-202, METHOD 210, TEST CONDITION B
85% RELATIVE HUMIDITY AT 85° C 250 HOURS
MECHANICAL
GROSS LEAK TEST
FINE LEAK TEST
TERMINAL STRENGTH
MARKING INK
MIL-STD-883, METHOD 1014, TEST CONDITION C
MIL-STD-883, METHOD 1014, TEST CONDITION A
MIL-STD-202, METHOD 211, TEST CONDITION A AND C
EPOXY, HEAT CURED.

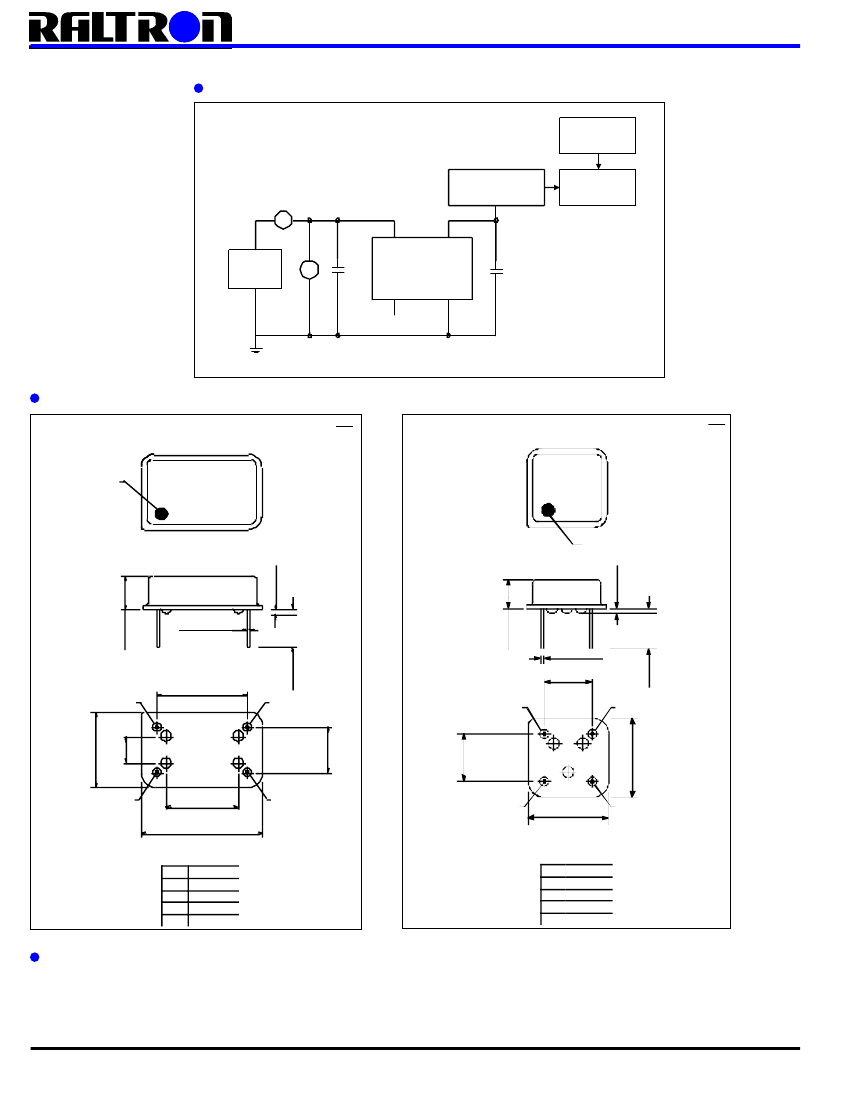

OUTPUT WAVEFORMS
tf
VCC
"1" LEVEL
tr
+4.5 VDC
+2.5 VDC
+0.5 VDC
t
T
1/2 VCC
"0" LEVEL
0 VDC
MOISTURE RESISTANCE MIL-STD 202, METHOD 106, OMIT STEP 7B
SOLDERABILITY
SOLVENT RESISTANCE
MIL-STD-202, METHOD 208, 95% COVERAGE
MIL-STD-202, METHOD 2002, METHOD 215
PART NUMBERING SYSTEM
SERIES
CO6
CO12
(14 PIN DIP)
(8 PIN DIP)
FREQUENCY
STA BIL ITY
10 0
±1 00 PPM
05 0
± 50 PPM
02 5
± 25 PPM
FREQUENCY
-
IN MHz
-
EXT
EXTENDED
TEMPERA TURE
-
T TIGHT SY MMETRY
S YMMETRY
-
OPTIONS
TR TA PE A ND REEL *
GW GULL WING
3. 3 +3 .3 V
EXAMPLE: CO6100-10.000-EXT-T, CO12050-32.000-EXT-T-TR
* Available for Gull Wing only
Raltron Electronics Corporation 10651 NW 19th St. Miami, Florida 33172 U.S.A.
Tel: 305-593-6033 Fax: 305-594-3973 e-mail: sales@raltron.com Internet: http://www.raltron.com
