3314-660T02TC

Description
Headers & Wire Housings 14P STRT SOLDER TAIL
CategoryThe connector    The connector
File Size845KB,4 Pages
Manufacturer3M
Websitehttp://3M.com/esd
Download Datasheet Parametric Compare View All

3314-660T02TC Online Shopping

Suppliers Part Number Price MOQ In stock
3314-660T02TC - - View Buy Now

3314-660T02TC Overview

Headers & Wire Housings 14P STRT SOLDER TAIL

3314-660T02TC Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
Reach Compliance Codecompliant
Other features3M, POLARIZED
Board mount optionsHOLE .099-.111
body width0.339 inch
subject depth0.681 inch
body length1.465 inch
Body/casing typeRECEPTACLE
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD (30) OVER NICKEL (100)
Contact completed and terminatedTIN LEAD (100) OVER NICKEL (100)
Contact point genderMALE
Contact materialCOPPER ALLOY
contact modeRECTANGULAR
Contact styleSQ PIN-SKT
DIN complianceNO
Dielectric withstand voltage1000VAC V
Filter functionNO
IEC complianceNO
Insulation resistance1000000000 Ω
Insulator colorGRAY
insulator materialGLASS FILLED POLYESTER
JESD-609 codee0
MIL complianceNO
Manufacturer's serial number3000
Plug contact pitch0.1 inch
Match contact row spacing0.1 inch
Mixed contactsNO
Installation option 1LATCH & EJECT
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature105 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
PCB contact row spacing2.54 mm
Plating thickness30u inch
polarization keyPOLARIZED HOUSING
Rated current (signal)1 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal length0.175 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts14
UL Flammability Code94V-0
Base Number Matches1
8
7
6
5
4
3
* MILITARY (WITH 3M'S N3518 POLARIZING KEY)
AND CENTERBUMP POLARIZATION.
* OPTIONAL EJECTOR LATCHES.
* MOUNTING HOLES FOR SECURING HEADER TO BOARD.
* DEPENDABLE EYE-OF-THE NEEDLE PIN DESIGN.
* OPTIONAL POLARIZING POSTS AVAILABLE.
* HIGH TERMERATURE INSULATOR.
2
NOTES
1
1. REGULATORY INFORMATION:
ROHS COMPLIANT. SEE THE
REGULATORY INFORMATION
APPENDIX (RIA) IN THE
"ROHS COMPLIANCE" SECTION
OF WWW.3MCONNECTORS.COM FOR
COMPLIANCE INFORMATION.
2 IN THE EVENT OF CONFLICT
BETWEEN THIS DATA AND THAT
CONTAINED IN THE PRODUCT
SPECIFICATION, THE PRODUCT
SPECIFICATION TAKES PRECEDENT.
3
NOTCHES A & C WILL ACCOMODATE
3M POLARIZING KEY: N3518.

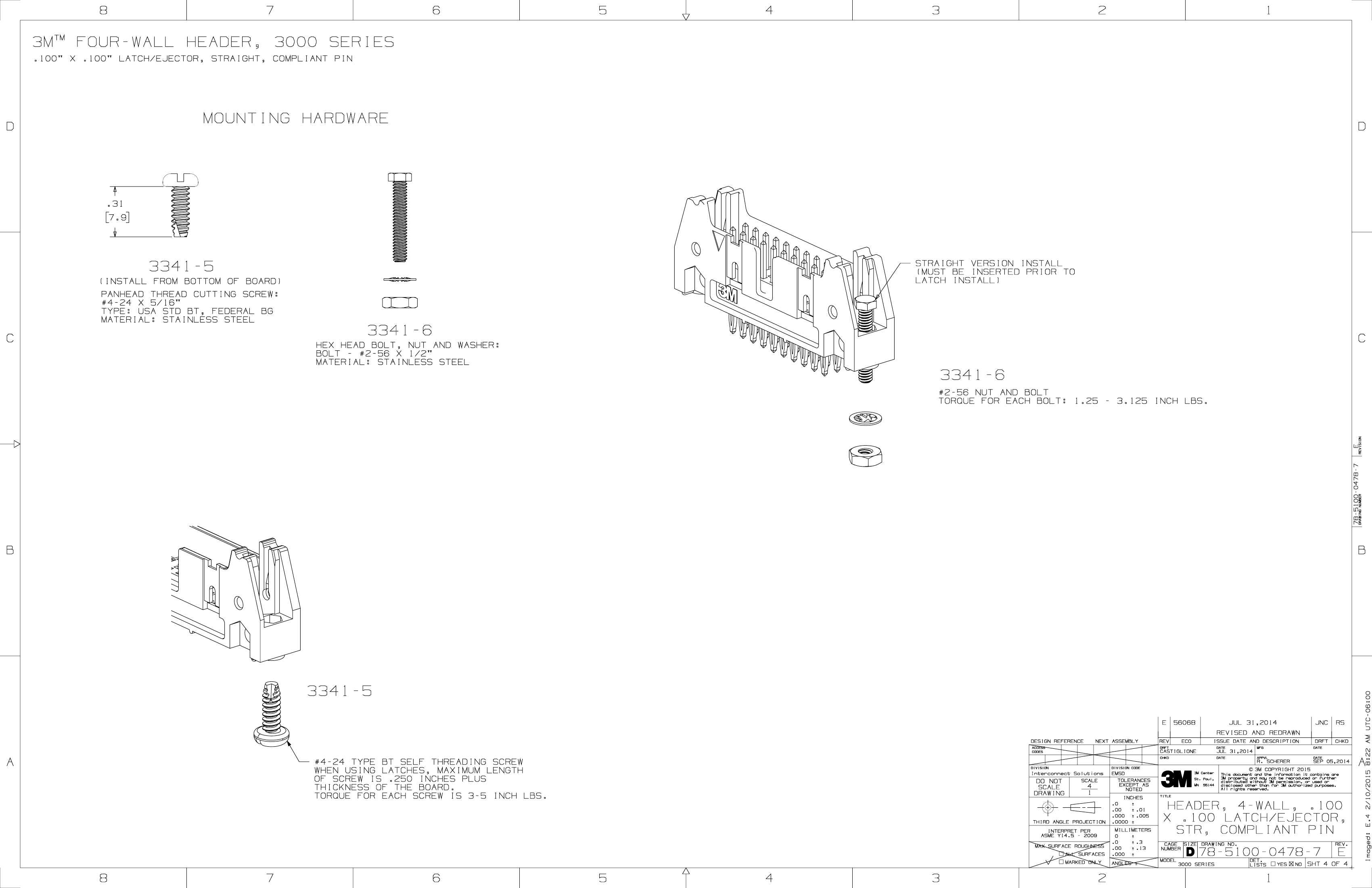

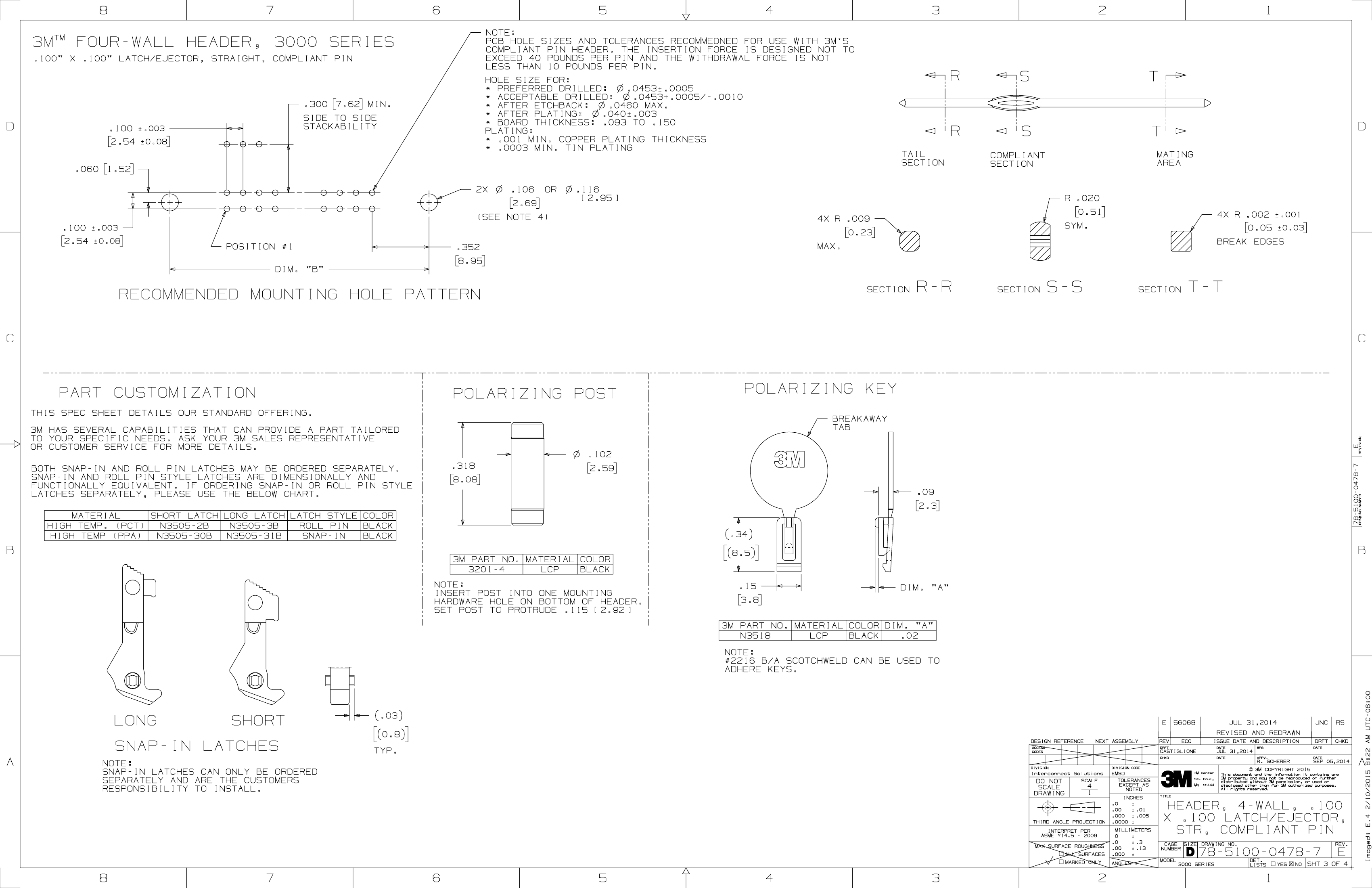

MOUNTING HARDWARE:
REAR ENTRY:
#4-24 THREAD CUTTING SCREW
(3M PART #3341-5) WITH
.116 [2.95] MOUNTING HOLE.
FRONT ENTRY:
(PRIOR TO INSTALLATION OF LATCH)
#2-56 BOLT AND NUT (3M PART
#3341-6) WITH
.106 [2.69]
MOUNTING HOLE.
3M
TM

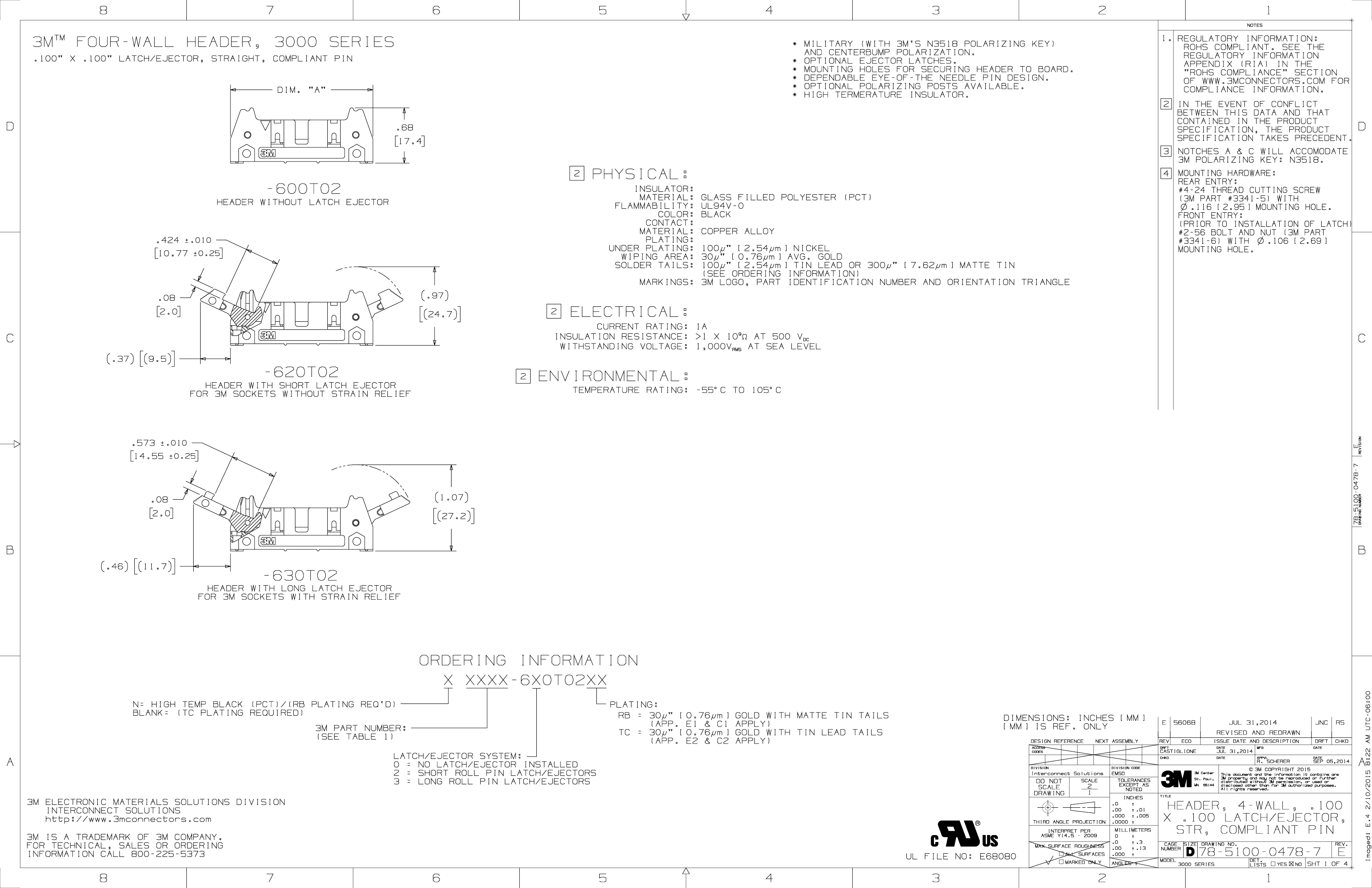

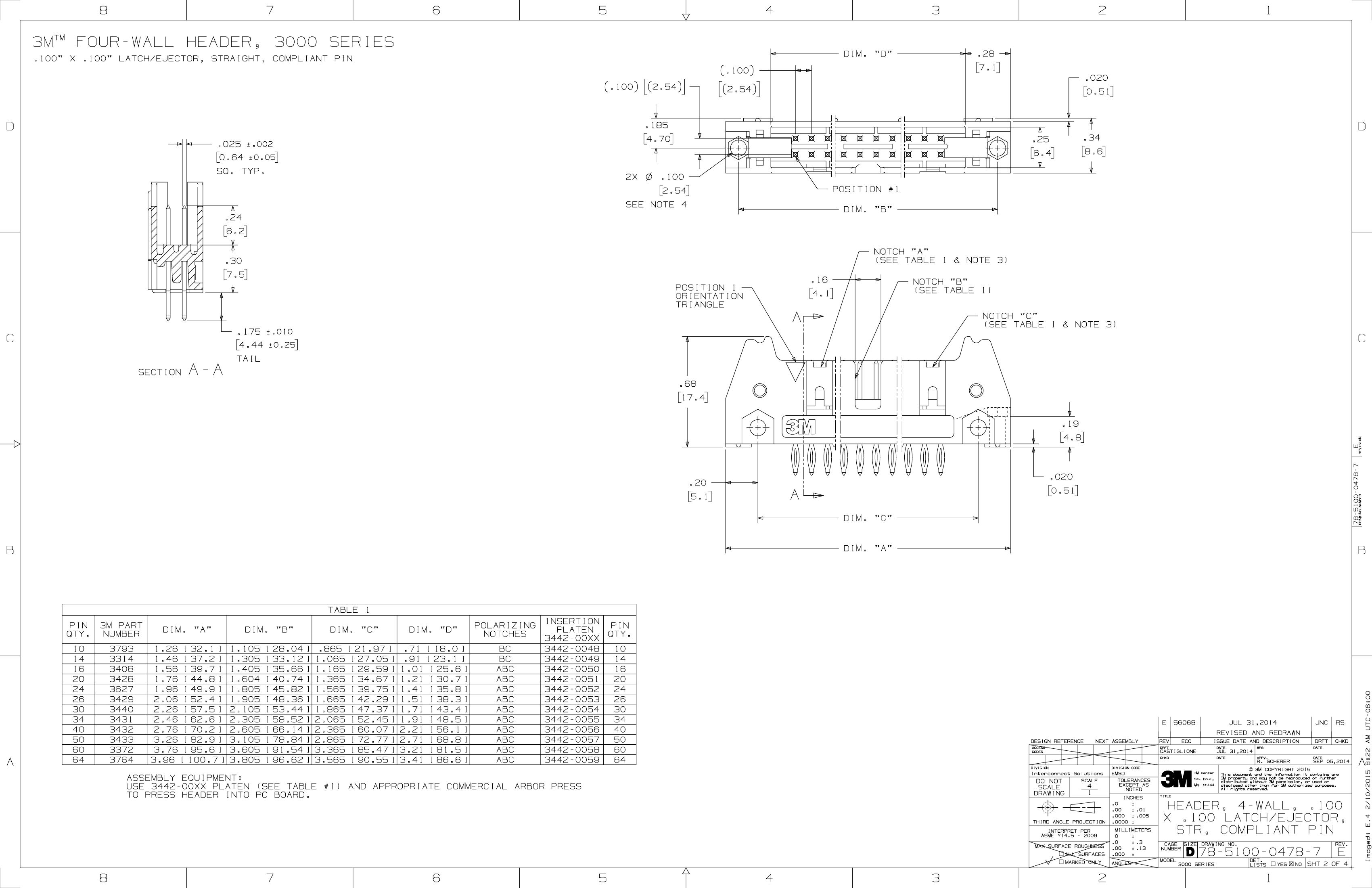

FOUR-WALL HEADER, 3000 SERIES
