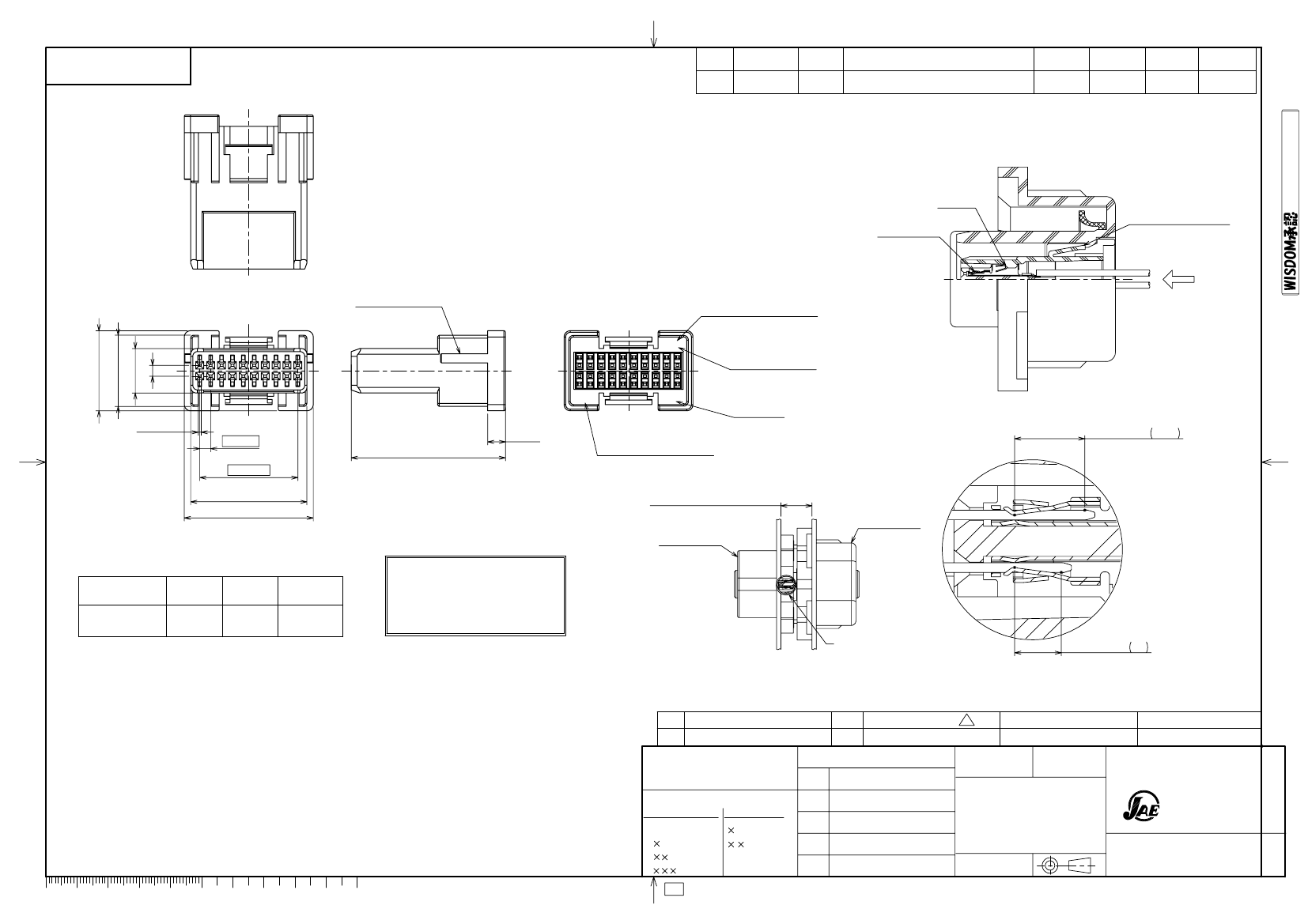

LANCE
ランス
DW1R04K4F1
(SJ111310)
HOUSING LOCK
ハウジングロック部
POLARIZING KEY
極性キー
YEAR AND MONTH DATE
½造年月
(NOTE2)
A
CONTACT INSERTION
DIRECTION
コンタクト挿入方向
10 9
2
10Z
1
CONTACT NUMBER
端子番号
(NOTE3)
PART NO.
品名
(NOTE3)
25.7
22.9
14.3
3.5
20 19
JAE
12 11
DW1
CONNECTOR MOUNTING(REF)
コネクタ取付状態図（参考）
4.5
DW1P04K4F1(SJ111311)
EFFECTIVE CONTACT LENGTH
FOR SIGNAL CONTACTS
信号用コンタクト有効接触長
0.95
3.5
5.7
49.5
±0.6
(PITCH)
31.5
RAISED COMPANY LOGO
社標
(NOTE3)
20
±1
DIMENSION BETWEEN PANELS
(3.5×9)
37.3
41.4
パネル間寸法
DW1R002ZH1
DW1P002ZH1
CONTACT PART
NUMBER
DW1S04K4F1
(
SJ111310
)
SIZE
AWG#22
OUTER
DIAMETER
φ1.5
REMARKS
SIGNAL
CONTACT
特別管理品目
SPECIAL CONTROL ITEM
Li電池
A
MATED CONDITION(REF)
嵌合状態図（参考）
（1:2）
1
符号
NO.
3
NOTE１. CONTACTS ARE SOLD SEPARATELY. THE APPLICABLE CONTACTS ARE LISTED IN THE TABLE-1.
NOTE２. YEAR AND MONTH OF MANUFACTURED SHALL BE SHOWN AT THE LOCATION.
(LEFT:ONE LAST DIGIT OF YEAR, RIGHT:MONTH 123456789XYZ)
EX. '10Z'→MANUFACTURED IN DEC. 2010
NOTE３. THE COMPANY NAME, THE PART NUMBER AND TERMINAL NUMBER SHALL BE MARKED
AS SHOWN IN THE DRAWING.
注１．本½品は½ﾝﾀ½ﾄ別売品であり、適用½ﾝﾀ½ﾄは表-1のとおりである。
注２．図示の½½に½造年月を表示する。
(左側：西暦3桁、4桁目、右側：月123456789XYZ)
例：'10Z'→½造年月2010年12月
注３．図示の½½に社標及び品名、端子番号を表示する½
DW1P04K4F2(SJ111312)
A部詳細図
EFFECTIVE CONTACT LENGTH
（尺度 5:1）
FOR DETECTED CONTACTS
検出用コンタクト有効接触長
GLASS FILLED PBT
2
尺度(SCALE)
RECEPTACLE HOUSING
名 称
DESCRIPTION
1
COLOR:BROWN
仕 上
FINISH
―
備 考
REMARKS
仕様書 (SPECIFICATION)
個 数
材 料
MATERIAL
QTY.
第1版(ORIGINAL DATE)
K.KIMURA
T.EBISAWA
―
Y.MIZUSAWA
名称(TITLE)
DCF-C-212F(05.08)
一般公差(GENERAL TOLERANCE)
寸法(DIMENSION)
．
．
．
．
±
0.8
±
0.4
±
0.1
±
角度(ANGLES)
DW1R020
Reference Only
JAPAN AVIATION
ELECTRONICS
INDUSTRY,LTD.
図面番号(DRAWING NO.)
°
°
’±
±
版数
(REV.)
質量(MASS)
-
SJ111308
JAE Connector DIV. Proprietary.
Copyright(C) 2011, Japan Aviation Electronics Industry, LTD.
0
10
20
30
40
50
60
70
80
90
100
S/W
SIZE A3
JACS-30177
JAHL-30177
05/JAN/2011
½図
DR.
担½
CHK.
査閲
APPD.
承認
APPD.
JAE-CONNECTOR.COM
シリーズ(SERIES)
1：1
DW1
日本航空電子工業株式会社
2
2011/11/17
図面番号(DRAWING NO.)
SJ111308
