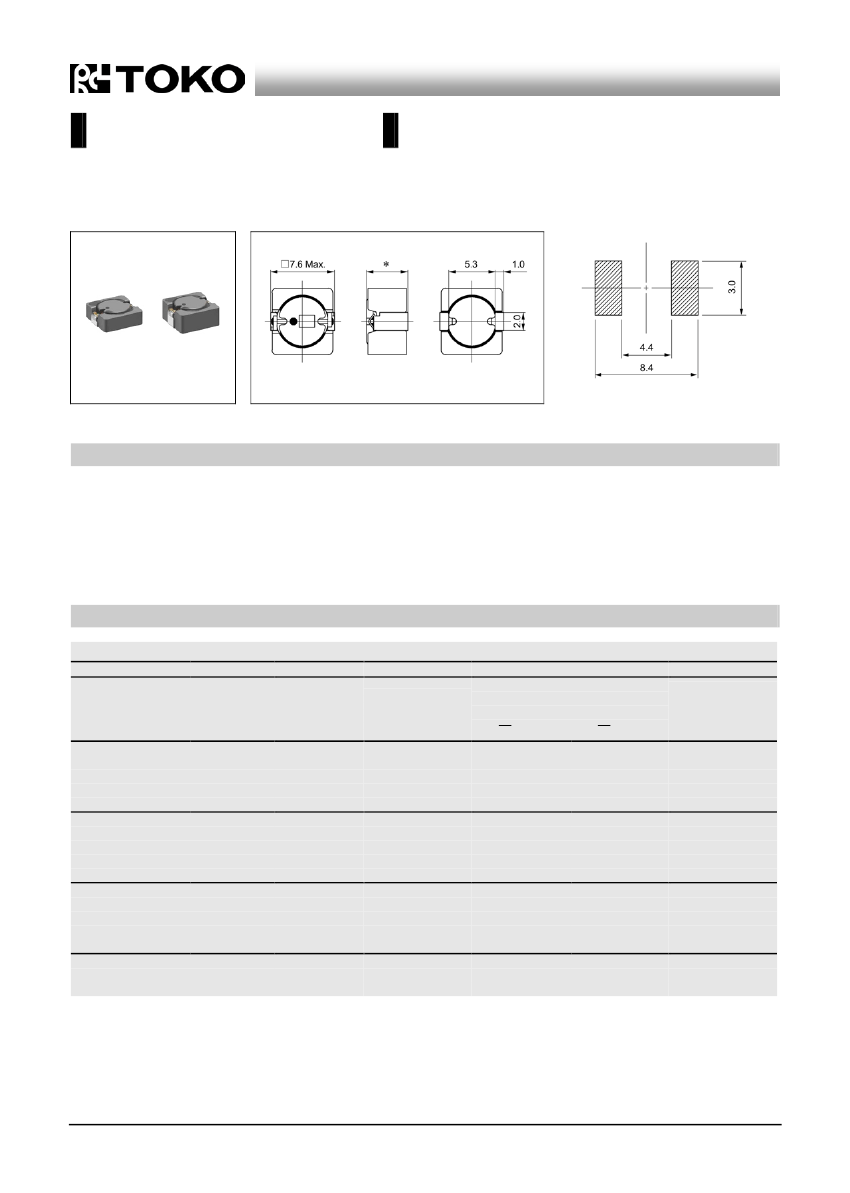

Ferrite Inductors
フェライトインダクタ
DS73LC / DS74LC
Inductance Range:
1.0~220µH (DS73LC ),
2.4~470µH (DS74LC)
Recommended patterns
推奨パターン図
DS73LC
DS74LC
(Unit: mm)
(Unit: mm)
*
: DS73LC ;
DS74LC ;
3.0mm Max.
4.0mm Max.
FEATURES
特長
•
•
•
•
•
½背（7.6mm角Max.、高さ3.0および4.0mm
Max.）
閉磁路構造
大電流対応
各種機器のDC-DCコンバータ用インダクタに最適
RoHS指令対応
•
Low-profile (7.6mm Max. square, 3.0 and 4.0mm Max.
height).
•
Magnetically shielded construction
•
Suitable for large current.
•
Ideal for a variety of DC-DC converter inductor applications.
•
RoHS compliant.
STANDARD PART NUMBERS
標準品一覧
TYPE DS73LC (Quantity/reel; 1000 PCS)
品番
Part
Number
B1079AS-1R0N=P3
B1079AS-1R5N=P3
B1079AS-2R0N=P3
B1079AS-2R7N=P3
B1079AS-3R3N=P3
B1079AS-3R9N=P3
B1079AS-4R7N=P3
B1079AS-6R8N=P3
B1079AS-100M=P3
B1079AS-150M=P3
B1079AS-220M=P3
B1079AS-330M=P3
B1079AS-470M=P3
B1079AS-560M=P3
B1079AS-680M=P3
B1079AS-101M=P3
B1079AS-151M=P3
B1079AS-221M=P3
インダクタンス
(1)
Inductance
(1)
(µH)
1.0
1.5
2.0
2.7
3.3
3.9
4.7
6.8
10
15
22
33
47
56
68
100
150
220
許容差
Tolerance
(%)
±
30
±
30
±
30
±
30
±
30
±
30
±
30
±
30
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
直流抵抗
(2)
DC
Resistance
(2)
(mΩ) Max. (Typ.)
11 (9.3)
13 (11)
19 (16)
25 (21)
29 (24)
32 (27)
40 (33)
54 (45)
77 (64)
114 (95)
150 (125)
228 (190)
300 (250)
348 (290)
492 (410)
696 (580)
1188 (990)
1512 (1260)
直流重畳許容電流
(3)
Inductance
Decrease Current
(3)
(A) Max. (Typ.)
∆L
∆L
=10%
L
L
=30%
5.25 (7.00)
4.35 (5.80)
3.60 (4.80)
3.15 (4.20)
2.75 (3.70)
2.55 (3.40)
2.30 (3.10)
1.95 (2.60)
1.60 (2.10)
1.25 (1.70)
1.05 (1.40)
0.90 (1.20)
0.75 (1.00)
0.70 (0.93)
0.62 (0.83)
0.50 (0.67)
0.41 (0.54)
0.35 (0.46)
6.75 (9.00)
5.60 (7.50)
4.70 (6.30)
4.05 (5.40)
3.60 (4.80)
3.30 (4.40)
3.00 (4.00)
2.50 (3.30)
2.00 (2.70)
1.65 (2.20)
1.40 (1.90)
1.10 (1.50)
1.00 (1.30)
0.91 (1.21)
0.80 (1.07)
0.65 (0.86)
0.53 (0.70)
0.44 (0.59)
温度上昇許容電流
(3)
Temperature
Rise Current
(3)
∆T=40°C
(A) Max. (Typ.)
6.50 (7.60)
6.00 (7.00)
4.60 (5.40)
3.80 (4.50)
3.70 (4.40)
3.30 (3.90)
3.00 (3.50)
2.30 (2.70)
2.00 (2.40)
1.45 (1.70)
1.35 (1.60)
1.10 (1.30)
0.87 (1.00)
0.80 (0.94)
0.70 (0.83)
0.54 (0.68)
0.47 (0.56)
0.36 (0.42)
continued on next page
次頁へ続く
Ferrite Inductors
フェライトインダクタ
continued from previous page
前頁より続く
STANDARD PART NUMBERS
標準品一覧
TYPE DS74LC (Quantity/reel; 1000 PCS)
品番
Part
Number
B1077AS-2R4N=P3
B1077AS-3R0N=P3
B1077AS-4R7N=P3
B1077AS-6R8N=P3
B1077AS-100M=P3
B1077AS-150M=P3
B1077AS-220M=P3
B1077AS-330M=P3
B1077AS-470M=P3
B1077AS-680M=P3
B1077AS-101M=P3
B1077AS-151M=P3
B1077AS-221M=P3
B1077AS-331M=P3
B1077AS-471M=P3
インダクタンス
(1)
Inductance
(1)
(µH)
2.4
3.0
4.7
6.8
10
15
22
33
47
68
100
150
220
330
470
許容差
Tolerance
(%)
±
30
±
30
±
30
±
30
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
±
20
直流抵抗
(2)
DC
Resistance
(2)
(mΩ) Max. (Typ.)
16 (13)
20 (17)
34 (28)
40 (33)
58 (48)
80 (66)
98 (82)
165 (135)
230 (190)
305 (255)
445 (370)
835 (695)
1150 (945)
1900 (1550)
2390 (1990)
直流重畳許容電流
(3)
Inductance
Decrease Current
(3)
(A) Max. (Typ.)
∆L
∆L
=10%
L
L
=30%
3.80 (5.00)
3.30 (4.40)
2.60 (3.50)
2.30 (3.10)
1.80 (2.40)
1.50 (2.00)
1.20 (1.60)
1.00 (1.40)
0.86 (1.10)
0.71 (0.94)
0.59 (0.79)
0.46 (0.61)
0.39 (0.52)
0.32 (0.42)
0.26 (0.35)
5.00 (6.70)
4.40 (5.90)
3.45 (4.60)
3.10 (4.10)
2.40 (3.20)
1.95 (2.60)
1.60 (2.10)
1.35 (1.80)
1.10 (1.50)
0.94 (1.25)
0.80 (1.06)
0.61 (0.81)
0.52 (0.69)
0.44 (0.58)
0.35 (0.46)
温度上昇許容電流
(3)
Temperature
Rise Current
(3)
∆T=40°C
(A) Max. (Typ.)
4.50 (5.30)
4.10 (4.90)
3.00 (3.50)
2.70 (3.20)
2.20 (2.60)
2.00 (2.40)
1.70 (2.10)
1.30 (1.50)
1.10 (1.30)
0.90 (1.10)
0.75 (0.88)
0.52 (0.61)
0.44 (0.52)
0.34 (0.41)
0.31 (0.37)
(1) Inductance is measured with a LCR meter 4284A (Agilent
Technologies) or equivalent.
Test frequency at 100kHz
(2) DC resistance is measured with 34420A (Agilent Technologies) or
3541(HIOKI). (Reference ambient temperature 25°C)
(3) Maximum allowable DC current is that which causes a 10%
inductance reduction from the initial value, or coil temperature to
rise by 40°C, whichever is smaller. (Reference ambient
temperature 20°C)
(1)
インダクタンスはLCRメータ4284A（Agilent
Technologies）
または同等品により測定する。
測定周波数は100kHz。
(2)
直流抵抗は測定器34420A（Agilent
Technologies）または3541
（HIOKI）と同等品により測定する。（周囲温度25°C）
(3)
最大許容電流は、直流重畳電流を流した時インダクタンスの値が
初期値より10％減少する直流電流値、または直流電流により、
コイルの温度が40°C上昇の½れか小さい値。（周囲温度20°Cを基
準とする。）
