0.47
0.86
3/8-32 UNEF-2B THREAD
0.33
0.42
0.187 MAX CABLE
NOTES:
1. MATERIALS:
SCREW - STEEL, NICKEL PLATED
HOUSING - BRASS, NICKEL PLATED
SPRING - STEEL, NICKEL PLATED
WASHER - PHENOLIC
EYELET - BRASS, TIN PLATED
COUPLING RING - NICKEL PLATED
2. ALL DIMENSIONS REFERENCE UNLESS OTHERWISE SPECIFIED.
3. THIS PRODUCT IS RoHS COMPLIANT.
0.31
CUSTOMER DRAWING
THIS DRAWING DESCRIBES A DESIGN CONSIDERED PROPRIETARY IN NATURE, DEVELOPED AND MANUFACTURED
BY SWITCHCRAFT INC. AND IS RELEASED ON A CONFIDENTIAL BASIS FOR IDENTIFICATION PURPOSES ONLY.
UNLESS OTHERWISE SPECIFIED
1. ALL DIMENSIONS IN INCHES
- TWO PLACE DECIMALS
- THREE PLACE DECIMALS
0.02
0.005
SIZE
FINISH
WIDTH
MULT
MATERIAL
SPEC No.
SCALE
LBS/M
TEMPER
SPEC No.
FIRST USED ON
DATE DRAWN
BY
CHKD
4:1
A
REV
26144
ECO NUMBER
8/31/06
DATE
RS
BY
TJK
APVD
2/16/09
RS
2/16/09
RS
2/16/09
TJK
PART No.
APVD
SHEET
1
OF
1
REV
REVISIONS
DO NOT SCALE DRAWING
NAME

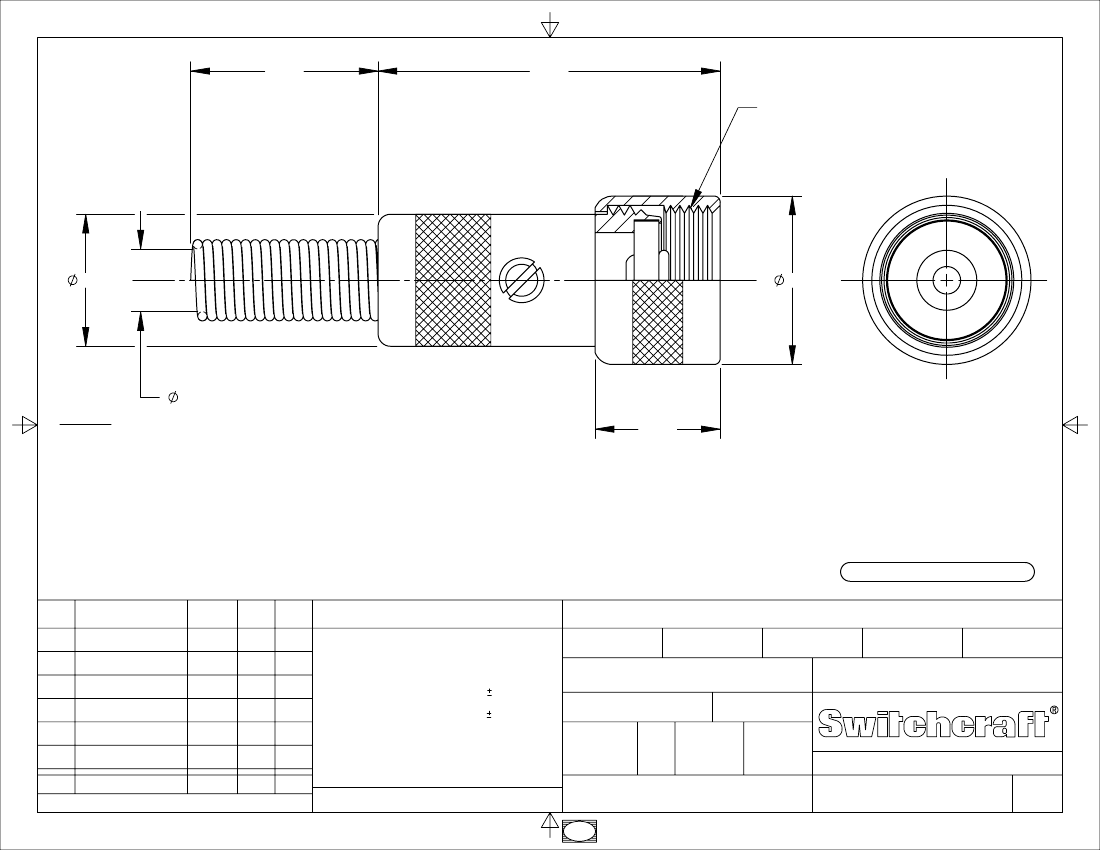

SINGLE-CONTACT MICROPHONE
CONNECTOR FEMALE TYPE, RoHS
5501FX
