PT7M8205
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LDO Regulator
Features
•
•
•
•
•
•
•
•
•
•
•
Output Current: 300mA or more
Dropout Voltage: 270mV @ 300mA for 3.3V
Operating Voltage Range: 1.8 to 5.5V
Output Voltage Range: 1.2 to 3.3V (100mV Step)
Low Power Consumption: 65µA
High Ripple Rejection: 75dB @ 1kHz
Output Current-Limit Protection
Thermal Shutdown Protection
Operating Temperature Range: -40°C to +85°C
Low ESR Capacitor Compatible: Ceramic Capacitor
Lead Free Package: SOT23-3L
Description
The PT7M8205 series are highly accurate, low dropout
voltage regulators with low noise, high ripple rejection
and low current consumption.
The PT7M8205 includes a reference voltage source, an
error amplifier, a driver transistor, a current limit
protection, a thermal protection and an internal phase
compensator.
The output voltage for the regulator is set by factory
trimming within a range of 1.2V to 3.3V in 100mV step
includes 2.85V. The PT7M8205 series are stable with
low ESR ceramic capacitors.
Applications
•
•
•
•
•
•
Mobile phones (GSM, CDMA, WCDMA,
CDMA2000 etc.)
Cordless phones and radio communication
Digital still cameras and video cameras
PDAs
MP3/MP4 players
Portable devices
Pin Configuration
GND
1
3
VOUT
2
SOT23-3L (Top View)
VIN
Pin Description
Pin No.
1
2
3
I/O
P
O
I
Name
GND
VOUT
VIN
Descriptions
Ground.
Output of Regulator. Bypass with a 1µF ceramic capacitor (X5R/X7R) to GND.
Regulator Supply Input. Supply voltage can range from 1.8V to 5.5V. Bypass with a 1µF
ceramic capacitor (X5R/X7R) to GND.
PT0368S
1
12/21/10
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PT7M8205
LDO Regulator
Maximum Ratings
Storage Temperature………………………………….. -55℃ to +125℃
Ambient Temperature with Power Applied......................-40℃ to +85℃
Input Voltage………………………………………….……..……+6.0V
Output Voltage …………………………………….....-0.3 to V
CC
+0.3V
DC Input/Output Current …………………………………………700mA
Power Dissipation………………………………………...SOT23/400mW
Note:
Stresses greater than those listed under MAXIMUM
RATINGS may cause permanent damage to the
device. This is a stress rating only and functional
operation of the device at these or any other condi-
tions above those indicated in the operational sec-
tions of this specification is not implied. Exposure
to absolute maximum rating conditions for extended
periods may affect reliability.
Recommended Operating Conditions
Symbol
V
CC
T
A
Parameter
Operating Voltage
Operating temperature
Min.
1.8
-40
Typ.
-
25
Max.
5.5
85
Unit
V
°C
Electrical Characteristics
(T
A
=25℃)
Parameter
Output Voltage
Maximum Output
Current
Dropout Voltage
Supply Current
Line Regulation
Load Regulation
Input Voltage
Output Voltage
Temperature
Characteristic
Ripple Rejection
Current Limit
Thermal Shutdown
Thermal Shutdown
Hysteresis
Symbol
V
OUT(E) *2
I
OUTMAX
V
DIF*3
I
SS
∆V
OUT
/
∆V
IN
*V
OUT
∆V
OUT2
V
IN
∆V
OUT
/
∆Topr*V
OUT
PSRR
I
LIM
T
SD
∆T
SD
Conditions
V
IN
=V
OUT(S) *1
+1.0V, I
OUT
=30mA
V
IN
=V
OUT(S)
+1.0V
1.7V≤V
OUT(S)
≤1.8V
1.9V≤V
OUT(S)
≤2.3V
I
OUT
= 300mA
2.4V≤V
OUT(S)
≤2.7V
2.8V≤V
OUT(S)
≤3.3V
V
IN
= V
OUT(S)
+1.0V, no load
V
OUT(S)
+1.0V≤V
IN
≤5.5V
I
OUT
=30 mA
V
IN
= V
OUT(S)
+1.0V,
1.0mA≤I
OUT
≤100mA300mA
-
I
OUT
=30 mA
-40℃≤Topr≤85℃
V
IN
=[V
OUT(S)
+1.0]V
DC
+1Vp-p AC
V
OUT
=1.5V, I
OUT
=30mA, f=1kHz
V
OUT
= V
OUT(S)
*0.9
-
-
Min.
V
OUT(S)
*0.98
300
-
-
-
-
-
-
-
1.8
-
-
-400
-
-
Typ.
V
OUT(S)
-
0.39
0.33
0.30
0.27
Max.
V
OUT(S)
*1.02
-
0.51
0.43
0.39
0.35
100
0.2
0.6
5.5
-
-
-600
-
-
Unit
V
mA
V
µA
%/V
%
V
ppm/℃
dB
mA
℃
65
0.05
-
-
+/-100
75
450
170
40
Note:
*1: V
OUT(S)
=Specified output voltage.
*2: V
OUT(E)
=Effective output voltage.
(I.e. the output voltage when "V
OUT(S)
+1.0V" is provided at the VIN pin while maintaining a certain I
OUT
value).
*3: Vdif={V
IN1(*5)
-V
OUT1(*4)
}.
*4: V
OUT1
=A voltage equal to 98% of the output voltage whenever an amply stabilized I
OUT
{V
OUT(S)
+1.0V} is input.
*5: V
IN1
=The input voltage when V
OUT1
appears as input voltage is gradually decreased.
*6: Unless otherwise statednoted, V
IN
=V
OUT(S)
+1.0V
PT0368S
2
12/21/10
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PT7M8205
LDO Regulator
Application Circuit
Power Input
VIN
VOUT
LDO OUTPUT
ON/OFF Input
EN
Cin
GND
Single GND
Cout
Note:
Cin=Cout=1µF
Typical Performance and Characteristics
1. Output Voltage vs. Output Current
PT7M8205 (1.2V)
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
1.5
3.0
2.5
1.0
Vo (V)
Vo (V)
Vin=2.5V
0.5
Vin=3.5V
Vin=5.5V
2.0
1.5
1.0
0.5
0.0
0
100
200
300
Io (mA)
400
500
600
0
100
200
300
400
500
600
700
Io (mA)
Vin=4.5V
Vin=5.5V
PT7M8205 (3.3V)
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
0.0
PT0368S
3
12/21/10
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PT7M8205
LDO Regulator
2. Output Voltage vs. Input Voltage
PT7M8205 (1.2V)
Topr=25℃
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
1.6
4.0
PT7M8205 (3.3V)
Topr=25℃
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
1.2
Vo (V)
Vo (V)
0mA
0.8
30mA
100mA
0.4
3.0
0mA
30mA
1.0
100mA
2.0
0.0
1.5
2.5
3.5
Vin (V)
4.5
5.5
0.0
1.5
2.5
3.5
Vin (V)
4.5
5.5
3. Supply Current vs. Input Voltage
PT7M8205 (1.2V)
PT7M8205 (3.3V)
100
80
Iss (µA)
Iss (µA)
1.5
2.5
3.5
Vin (V)
4.5
5.5
60
40
20
0
100
80
60
40
20
0
1.5
2.5
3.5
Vin (V)
4.5
5.5
PT0368S
4
12/21/10
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PT7M8205
LDO Regulator
4. Dropout Voltage vs. Output Current
PT7M8205 (3.3V)
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
350
300
250
Vdif (mV)
200
150
100
50
0
0
50
100
150
200
Io (mA)
250
300
85
℃
25
℃
-40
℃

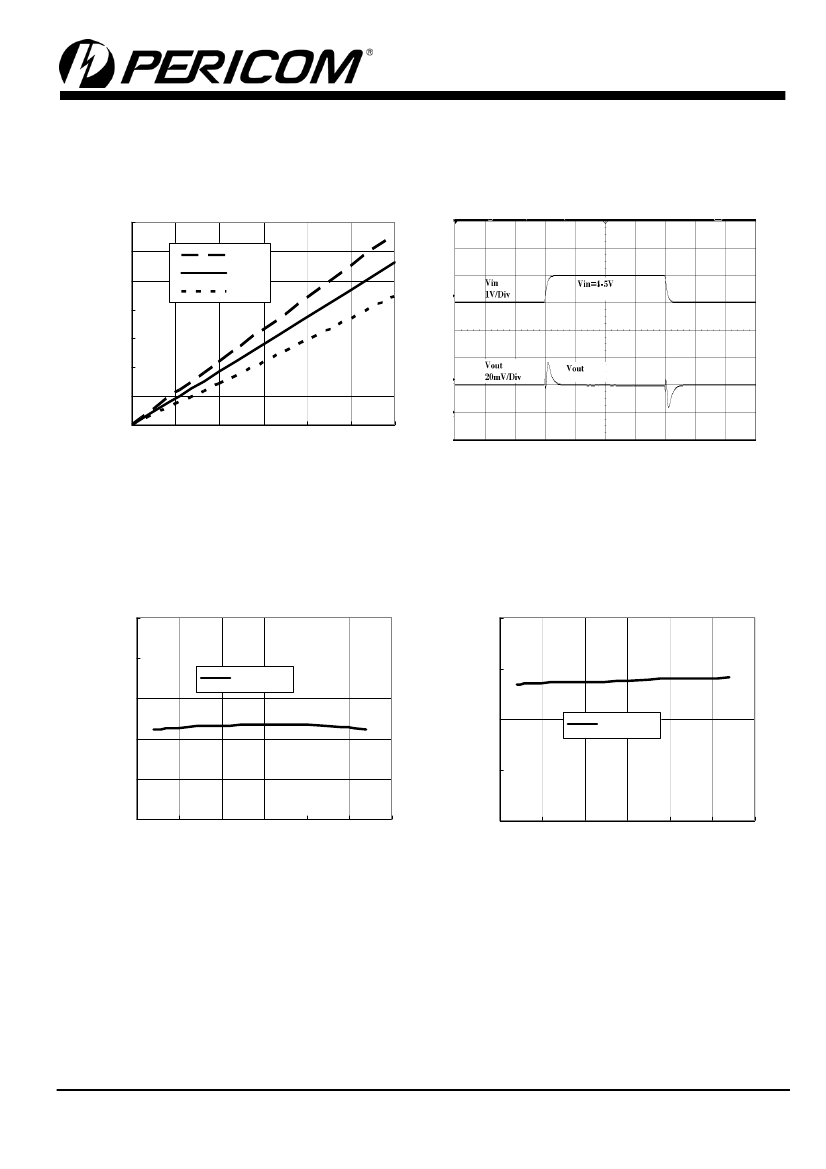

5. Input Transient Response
PT7M8205 (3.3V)
Cin=Cout=1µF(Ceramics), Iout=100mA
Time (50µs/Div)
6. Output Voltage vs. Ambient Temperature
PT7M8205 (1.2V)
Vin=2.2V
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
1.40
1.32
Vin=2.2V
Vo(V)
Vo (V)
1.24
1.16
1.08
1.00
-50
-25
0
25
50
T emperature (
℃
)
75
100
3.40
PT7M8205 (3.3V)
Vin=4.3V
Cin=1µF(Ceramics), Cout=1µF(Ceramics)
3.30
3.20
Vin=4.3V
3.10
3.00
-50
-25
0
25
50
T emperature (
℃
)
75
100
PT0368S
5
12/21/10
